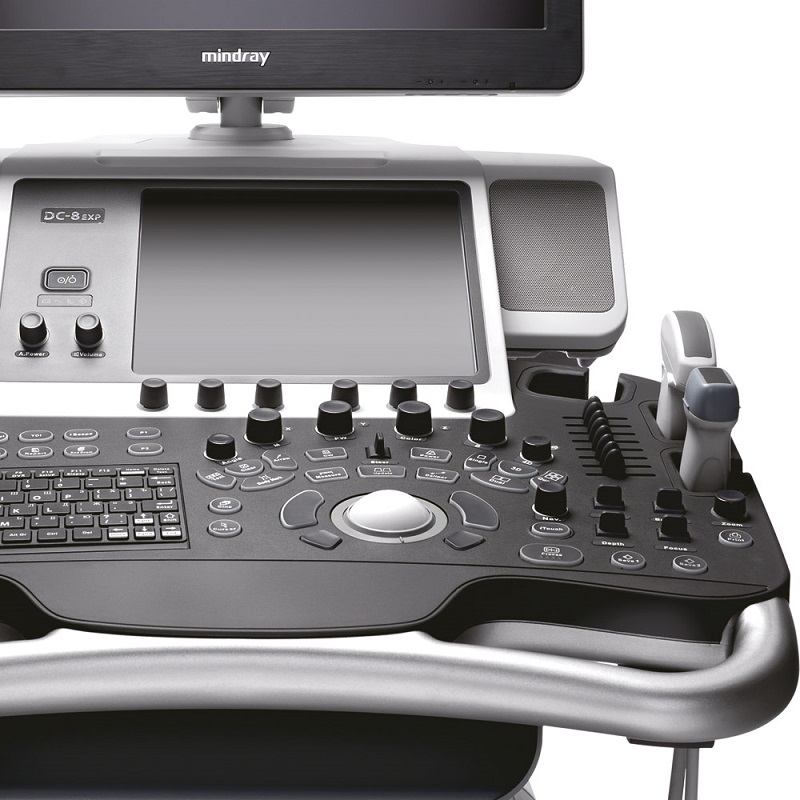

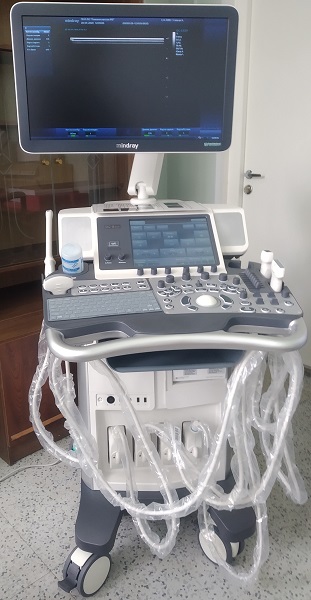

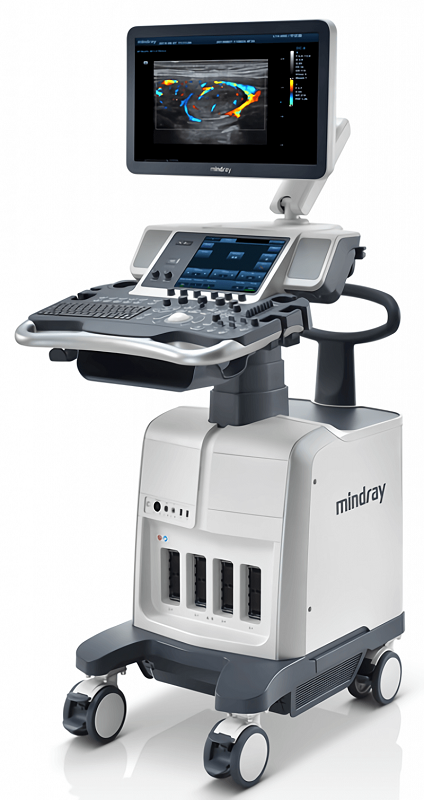

Mindray DC-8 EXP

Особенности и преимущества Mindray DC-8 EXP

Ультразвуковая система построена на абсолютно новой аппаратной платформе, выводящей возможности визуализации на качественно новый уровень.

Уникальная платформа mQuadro

Архитектура mQuadro, лежащая в основе аппарата DC-8 EXP объединяет 4 инновационных решения, поднимающих уровень диагностики на новую вершину:

• высокоскоростной аппаратный модуль;
• усовершенствованную систему фронтального приема и передачи сигнала;
• улучшенную систему параллельной обработки;
• новейшие интеллектуальные алгоритмы.

Еще более технологичный

Новые датчики. Новая монокристаллическая технология в сочетании с технологией 3T обеспечивает широкую полосу частот для лучшего проникновения и более высокого разрешения для качественного исследования сложных пациентов.

Более однородное изображение по всему полю зрения и лучшая видимость участков, находящихся вне фокуса за счет использования новой матричной технологии.

Новые аппаратные и программные опции делают исследование еще более качественным и удобным. LVO помогает обнаружить функциональные и структурные изменения левого желудочка. Авто IMT автоматически рассчитывает толщину комплекса интима-медиа. Smart Doppler позволяет быстро получить информацию в допплеровских режимах. Функция V-Mapping позволяет создавать карту патологий сосудов. Стандартные протоколы iWorks упрощают рабочий процесс. MedSight позволяет передавать отчёты и изображения через Wi-Fi на устройства с IOS.

Сферы использования Mindray DC-8 EXP

Новейшие технологии позволяют использовать УЗИ аппарат Mindray DC-8 EXP практически во всех областях, включая кардиологию, абдоминальные исследования, акушерство и гинекологию, исследование малых органов, урологию.

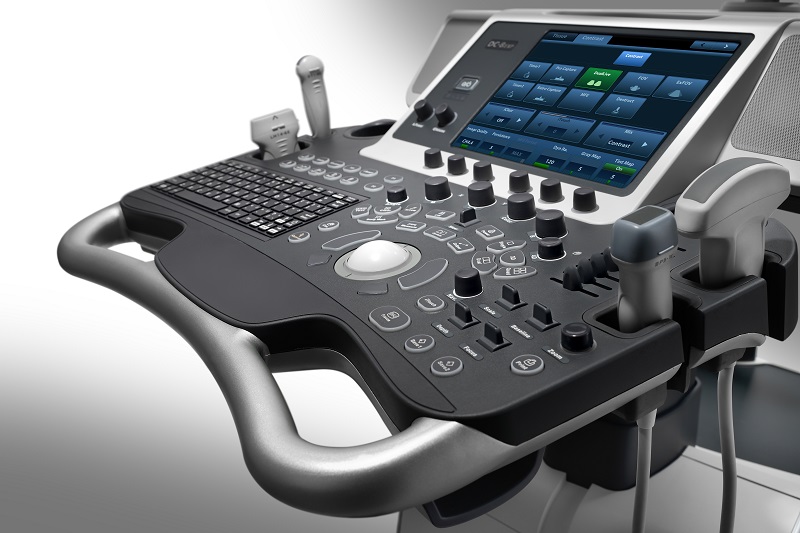

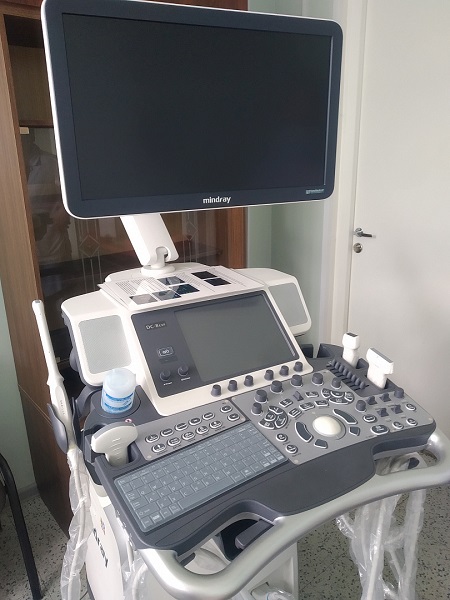

Эргономичность

• Большой монитор с высоким разрешением позволяет получить максимально качественное и информативное изображение.
• Шарнирный кронштейн монитора обеспечивает исчерпывающую гибкость позиционирования, позволяя отрегулировать положение монитора для максимального удобства.
• Сенсорная панель с антибликовым покрытием с диагональю 10,4 дюйма позволяет работать даже при ярком солнечном свете.
• 4 активных разъема для датчиков.
• Удобные держатели кабелей исключают их переплетение.
• Встроенная батарея для быстрой загрузки.
• Разъем USB на передней панели для быстрого подключения дополнительных устройств.
• Подогреватель геля для комфорта пациента.
• Удобный и надежный переключатель тормоза на колесных опорах.

Базовая конфигурация

• 21-дюймовый цветной ЖК-монитор с высоким разрешением;
• 10,4- дюймовый высоко-чувствительный антибликовый цветной сенсорный экран
• Импульсный допплер и HPRF
• Режимы сканирования: B/M/CFM/PDI/Направленный PDI/PW/Цветной M-режим;
• Режим частотного компаундинга
• Тканевая гармоника
• Тканевая гармоника с инверсией импульса
• iBeam ™ - многолучевое сложносоставное сканирование
• iClear ™ - адаптивный алгоритм подавления
• зернистости;
• ITouch ™ - автоматическая оптимизация изображений
• HR-flow™ - режим отображения кровотока с высоким временным и пространственным разрешением для точной и однородной визуализации сосудов, в том числе самых мелких
• iZoom ™ - увеличение изображения во весь экран
• Автоматическая трассировка допплеровского спектра с расчетом параметров и индексов
• Smart Doppler™ - автоматическая подстройка расположения рамки цветового допплера и контрольного объема импульсно-волнового допплера
• 1TБ (1024Гб) жесткий диск с программой ведения базы данных пациента iStation™
• Встроенный CD/DVD дисковод и порты USB портов
• 4 активных порта для датчиков

Возможные дополнительные аппаратные и программные опции

• Physio Module - модуль ввода физиологических сигналов (ЭКГ/ФКГ)
• 4D - блок объемного сканирования в реальном времени
• CW - блок постоянно-волнового допплер
• DVR (Digital Video Recorder) - встроенный модуль видео захвата и записи в реальном времени
• Wireless Lan - встроенный адаптер для беспроводной связи
• Gel Warmer - подогреватель геля
• Natural Touch Elastography - опция оценки эластичности ткани (эластография), с программой анализа. Действует на линейных и внутриполостных датчиках. Компрессионный метод.
• iScape™ View - панорамное сканирование – отображение на экране объектов большой протяженности (одновременное отображение на экране крупных объемных образований, структур и органов на большом протяжении и т.д.) с возможностью проведения расчетов и измерений.
• iWorks™ - автоматизированные рабочие протоколы для всех основных типов исследований
• Smart OB™ - программа автоматического расчета с возможностью ручного редактирования основных акушерских показателей: БПР, ДБ, ОГ, ЛЗР, с использованием алгоритмов автоматического оконтуривания и распознавания границ органов. (требуется наличие пакета программ измерений и расчетов OB)
• Smart NT - программа для автоматического определения и расчета толщины воротникового пространства у плода (требуется наличие пакета программ измерений и расчетов OB)
• Smart 3D™ - получение трехмерного (3D) ультразвукового изображения методом свободной руки без использования объемных датчиков.
• Auto IMT Package - измерения и анализ толщины комплекса интима-медиа (КИМ) сонной артерии.
• iNeedle™ - улучшенная визуализация игл при проведении биопсии линейными датчиками.
• Free Xros M™ - анатомический М-режим - это возможность вращения курсора в М-режиме под произвольным углом (при фиксированном положении датчика) и, соответственно, получения графика движения структур сердца в различных произвольных плоскостях.
• Free Xros CM™ - огибающий анатомический М-режим (необходима опция TDI)
• TDI (Tissue Doppler imaging, including TDI Color, Power, PW and M mode) - пакет тканевой допплерографии, включая цветное картирование, импульсный тканевой допплер, энергетический тканевой допплер и тканевой М-режим
• TDI Quantification Analysis Software - количественный анализ тканевого допплера  (необходима опция TDI)
• Stress Echo - пакет для проведения и оценки результатов стресс-эхокардиографии (необходим Physio Function)
• Tissue Tracking Quantification Analysis (Strain/Strain Rate) - пакет для количественной оценки движения и деформации миокарда на основе трехмерной регистрации смещения сегментов миокарда сердца (необходим Physio Function)
• iPage+ - мультисрезовое томографическое отображение (необходима опция 4D)
• iLive - режим построения объемного изображения с применением технологии виртуальной свето-теневой обработки с возможностью перемещения источника освещения (необходима опция 4D)
• Smart –V - программа для автоматического расчета объема и размеров структур, полученных при объемной эхографии (необходима опция 4D)
• Slice Contrast View + - получение произвольного (в т.ч. криволинейного) среза заданной толщины в объемном изображении с одновременным улучшением контрастности (необходима опция 4D)
• Color3D - опция получения трехмерного изображения в режиме цветового допплеровского картирования (необходима опция 4D)
• Niche/3Slice - произвольный выбор сканирующего среза в полученном объемном изображении с одновременным отображением трех плоскостей (необходима опция 4D)
• STIC - программный модуль получения объемного изображения сердца плода с высоким временным и пространственным разрешением (необходима опция 4D)
• Smart MCP - режим автоматического получения средне-сагиттального среза головы плода из объемного изображения для четкой визуализации мозжечка и мозолистого тела.
• Smart FLC - режим автоматического оконтуривания, подсчета и определения размеров фолликулов из объемного изображения.
• UWN Plus - опция для проведения обследования с применением контрастных веществ
• UWN Plus QA software - пакет для количественного анализа при проведении обследований с применением контрастных веществ (необходима опция UWN Plus)
• LVO - опция проведения исследования левого желудочка с применением контрастных веществ

Программы измерений и расчетов для различных типов исследований

• Shared Service Package (комплексный пакет, включающий следующие пункты до Emergency Medicine package) - предустановленные параметры, аннотации, маркеры, программы измерений для абдоминальных исследований, акушерства, гинекологии, кардиологии, ангиологии, исследований малых органов, урологии, педиатрии, неотложной медицины.
• Abdominal package - предустановленные параметры, аннотации, маркеры, программы измерений для абдоминальных исследований
• Obstetrics package - предустановленные параметры, аннотации, маркеры, программы измерений для акушерства
• Gynecology package - предустановленные параметры, аннотации, маркеры, программы измерений для гинекологии
• Cardiac package - предустановленные параметры, аннотации, маркеры, программы измерений для кардиологии
• Vascular package - предустановленные параметры, аннотации, маркеры, программы измерений для ангиологии, включая транскраниальные исследования
• Small parts package - предустановленные параметры, аннотации, маркеры, программы измерений для исследования малых (поверхностных) органов
• Urology package - предустановленные параметры, аннотации, маркеры, программы измерений для урологии
• Pediatrics package - предустановленные параметры, аннотации, маркеры, программы измерений для педиатрии
• Nerve package - программы для регионарной анестезии
• Emergency Medicine package - предустановленные параметры, аннотации, маркеры, программы измерений для неотложной помощи
• IVF package - предустановленные параметры, аннотации, маркеры, программы измерений и отчеты для ЭКО (требуется наличие пакета программ измерений и расчетов для гинекологии)

Возможное подключение к сети DICOM

• DICOM Basic - базовый набор опций DICOM: сохранение на сервер и медиа-носители, печать
• DICOM Worklist - опция загрузки списка задач с DICOM-сервера
• DICOM Query/Retrieve - запрос и получение данных пациента и изображений с сервера
• DICOM MPPS - опция DICOM MPPS
• DICOM OB/GYN S/R - структурированный отчет по АК/ГИН
• DICOM Cardiac S/R - структурированный отчет по Кардиологии
• DICOM Vascular S/R - структурированный отчет по Ангиологии
• DICOM Breast S/R - структурированный отчет по Молочной железе

Возможные датчики

• С5-2E - монокристальный конвексный датчик для абдоминальных исследований, акушерства, гинекологии, урологии и сосудистых исследований
• С7-3E - конвексный датчик для абдоминальных исследований, акушерства, гинекологии, урологии и сосудистых исследований
• C11-3E - микроконвексный высокочастотный датчик для педиатрии и неонатологии
• D6-2E - специализированный конвексный датчик для объёмного сканирования в реальном масштабе времени 3D/4D (необходима опция 4D)
• DE10-3E - специализированный микроконвексный внутриполостной датчик для объёмного сканирования в реальном масштабе времени 3D/4D (необходим модуль 4D)
• L12-3E - линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• L14-6NE - матричный высокочастотный линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• L14-6WE - высокочастотный линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии (с широкой апертурой)
• L7-3E - низкочастотный линейный датчик для глубокорасположенных структур и сосудов верхних и нижних конечностей
• P4-2E - монокристальный секторный фазированный датчик для кардиологических, транскраниальных и абдоминальных исследований
• P7-3E - педиатрический секторный фазированный датчик для кардиологических, транскраниальных и абдоминальных исследований
• P10-4E - неонатальный секторный фазированный датчик для кардиологических, транскраниальных и абдоминальных исследований
• P7-3ТЕ - чреспищеводный секторный фазированный датчик для кардиологических исследований (требуется 4D и CW модуль) Срок отгрузки: 6-8 месяцев.
• V11-3E - микроконвексный внутриполостной датчик для гинекологии, акушерства, урологии
• V11-3BE - микроконвексный внутриполостной датчик для гинекологии, акушерства, урологии (изогнутая рукоятка)
• V11-3WE - микроконвексный внутриполостной датчик с широким углом обзора для гинекологии, акушерства, урологии
• CB10-4E - эндоректальный биплановый датчик (конвекс+конвекс) для урологии
• CW2s - фазированный карандашный датчик для "слепых" кардиоваскулярных исследований, 2 МГц
• CW5s - фазированный карандашный датчик для "слепых" кардиоваскулярных исследований, 5 МГц

Возможные биопсийные насадки к датчикам

• NGB-004 - многоразовая (металлическая) биопсийная насадка для внутриполостных датчиков V11-3E, V11-3BE, V11-3WE, CB10-4E
• NGB-007 - многоразовая (металлическая) биопсийная насадка для линейных датчиков L14-6NE, L14-6WE, L12-3E , L7-3E
• NGB-007 - одноразовая (пластиковая) биопсийная насадка для линейных датчиков L14-6NE, L14-6WE, L12-3E, L7-3E
• NGB-011 - многоразовая (металлическая) биопсийная насадка для фазированного датчика P4-2E
• NGB-015 - многоразовая (металлическая) биопсийная насадка для конвексного датчика C5-2E
• NGB-018 - многоразовая (металлическая) биопсийная насадка для микроконвексного датчика С11-3E
• NGB-019 - многоразовая (металлическая) биопсийная насадка для конвексного датчика C7-3E
• NGB-020 - многоразовая (металлическая) биопсийная насадка для объемного конвексного датчика D6-2E
• NGB-021 - многоразовая (металлическая) биопсийная насадка для объемного внутриполостного датчика DE10-3E

Возможные дополнительные принадлежности

• Foot switch (2 keys) - водонепроницаемый ножной переключатель с двумя горячими клавишами (USB порт)
• Foot switch (3 keys) - водонепроницаемый ножной переключатель с тремя горячими клавишами (USB порт)
• PCG Transducer - датчик для ФКГ (необходим Physio Module)

Клинические изображения

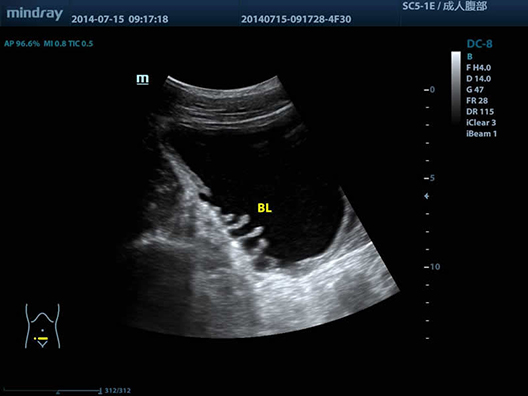

Мочевой пузырь

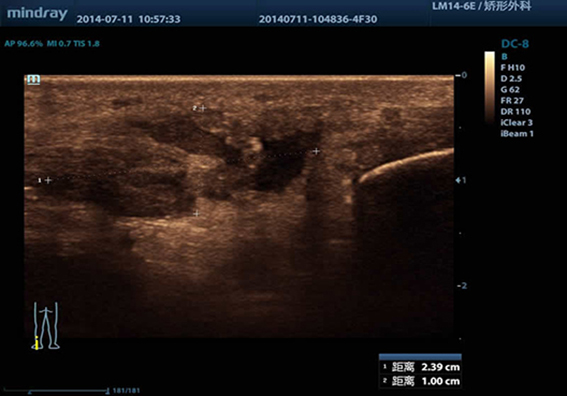

Разрыв сухожилий

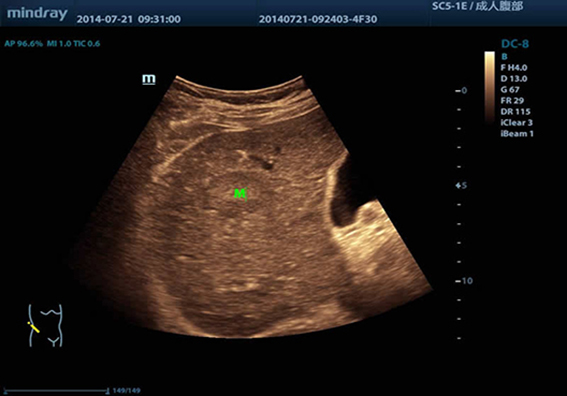

Опухоль печени с SC5-1E

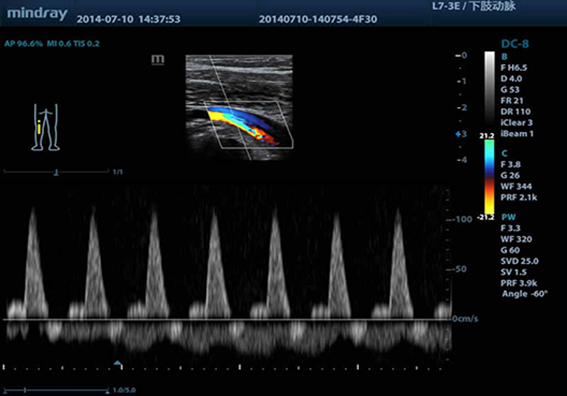

Стеноз LPOA

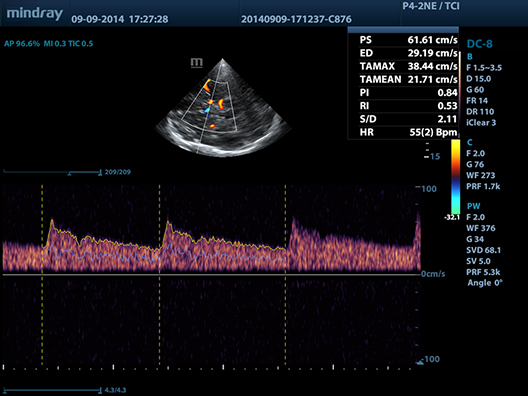

TCI

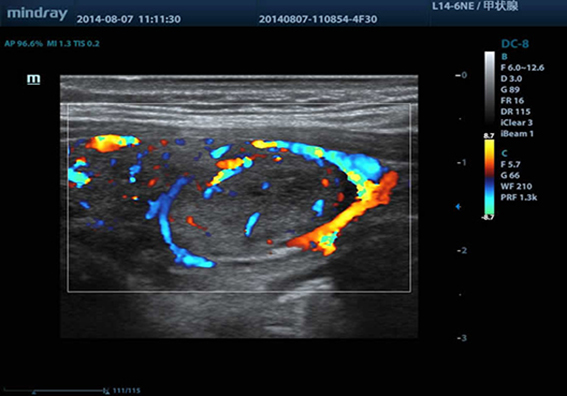

Опухоль щитовидной железы, CDI

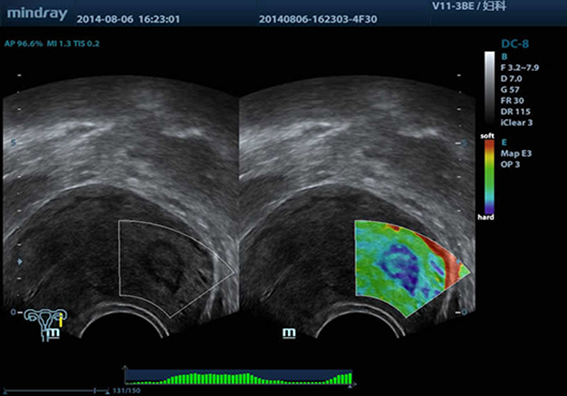

Фиброма матки с эластографией

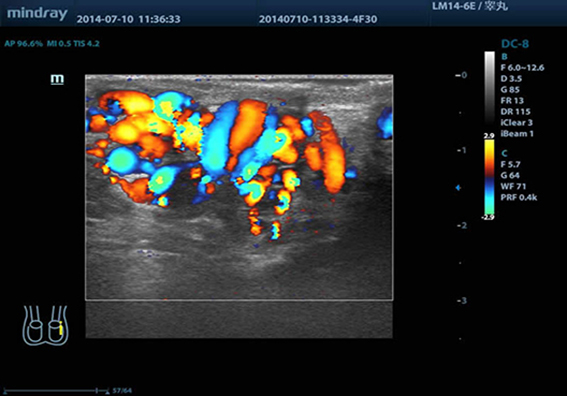

Варикоцеле, CDI

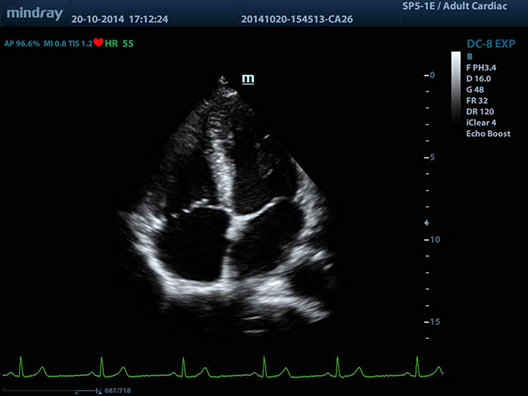

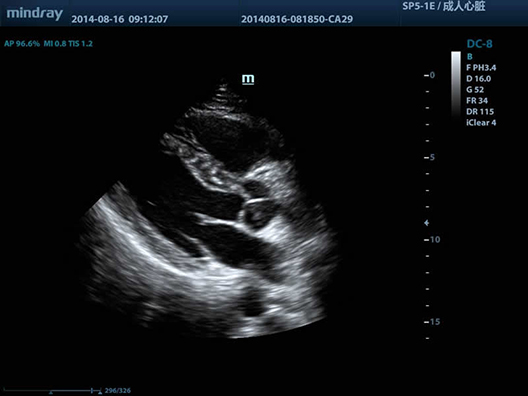

4-камерный срез

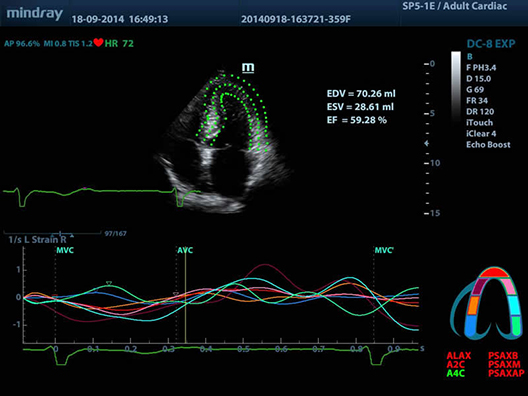

Отслеживание LV 2D спекл

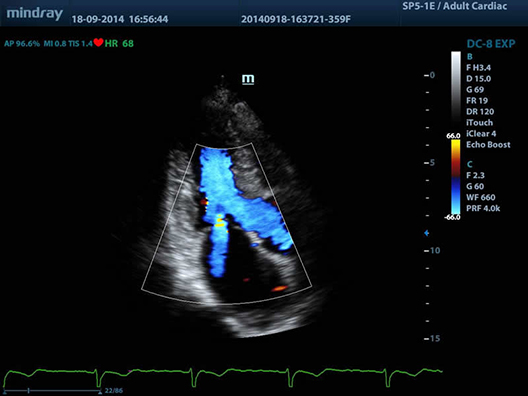

MR

Гипертрофия миокарда

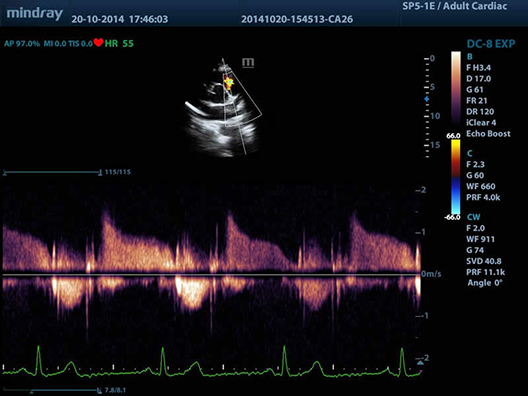

Регургитация

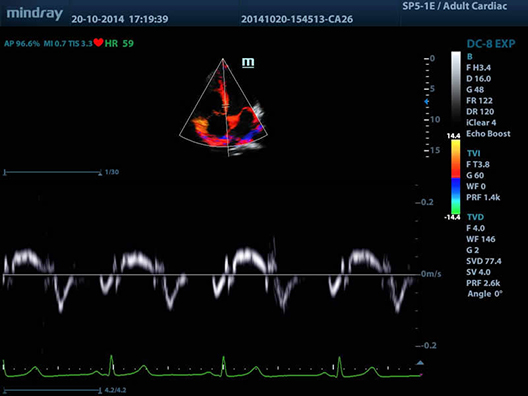

TDI
