Samsung Medison WS80

Области исследований УЗИ Samsung WS80

• акушерство/гинекология;
• педиатрия/неонатология;
• нефрология/урология;
• кардиология;
• транскраниальная эхография;
• исследования поверхностных структур, сосудов, молочной железы, костно-мышечной системы, абдоминальные.

Аппарат обеспечивает исключительную четкость изображения благодаря использованию технологиям S-Vision, CrystalLive, S-Vue, HDVI. Являясь пионером в области 3D/4D-ультразвука, Samsung доводит до совершенства объемную визуализацию в УЗИ-сканере WS80 с помощью Realistic Vue и 5D – набора новейших приложений, предназначенных для оптимизации рабочего процесса при одновременном повышении воспроизводимости для более достоверной клинической оценки.

Realistic Vue отображает трехмерную анатомию высокого разрешения с исключительной детализацией и реалистичным восприятием глубины. 5D Heart позволяет делать быструю оценку анатомии сердца плода, BiometryAssistant – с большой точностью измерять его рост.

Эргономичный дизайн, педаль ДУ, LED-монитор 23" с подсветкой, клавиатура с touch-screen, множество режимов визуализации, сетевая интеграция с PACS через DICOM – все это делает работу с УЗИ-сканером Samsung WS80 максимально легкой и продуктивной.

Особенности Samsung Medison WS80

• Широкоформатный LED монитор 23",
• 4 активных порта для подключения датчиков,
• Допплеры: HPRW, PW, PD, CD, DPD, CW,
• Тканевая гармоника S-Harmonic,
• Монокристальные датчики S-Vue,
• Автоматическая оптимизация QuickScan,
• Elastoscan для диагностики новообразований: S-Detect, E-Breast, E-Thyroid,
• Полный набор технологий для проведения экспертных 3D/4D исследований,
• 5D для автоматической и полуавтоматической фетометрии плода,
• Технология реконструкция объемного изображения по типу Crystal Vue,
• Передача результатов исследования на мобильные устройства Hello Mom.

Комплектация Samsung Medison WS80A-RUS

Базовая

• консоль,
• монитор 23",
• встроенные модули: цветного, энергетического, направленного энергетического и импульсно-волнового допплера,
• тканевая гармоника,
• SonoView,
• ClearVision,
• MultiVision,
• кинопамять,
• встроенный дисковод DVD-RW,
• USB-порты,
• сенсорная панель управления 10.1",
• подогреватель геля,
• встроенная клавиатура с подсветкой и трекболом,
• руководство оператора.

Дополнительные опции

• cистемы Static 3D и Live 3D,
• кардиопакет,
• ЭКГ модуль,
• панорамное сканирование,
• постоянно-волновой допплер,
• опции премиум класса: 3D XI, 3D MXI, 5D NT, 5D LB, 5D HEART, 5D LIMB VOL, 5D CNS, 5D FOLLICLE, Realistic Vue, Crystal Vue, STIC, HDVI, MPI, 2D NT,
• AutoIMT,
• SCI,
• Elastoscan, E-Thyroid, E-Breast, S-Detect Breast,
• ADVR,
• Mobile Export,
• педаль дистанционного управления,
• устройства хранения информации (USB флеш-карта, USB флеш-диск),
• система DICOM.

Режимы визуализации аппарата WS80A-RUS

• B (2D) - двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (в том числе пульс-инверсная).
• M - одномерный режим для исследования сердца, анатомический М-режим (необходим кардиопакет), CM - цветной М-режим (необходим кардиопакет).
• CD - цветное допплеровское картирование с возможностью изменения допплеровского угла.
• PD - энергетический допплер с возможностью изменения допплеровского угла.
• DPDI - двунаправленный энергетический допплер.
• TDI - тканевый допплер (необходим кардиопакет).
• PW - импульсно-волновой допплер, steering - изменение допплеровского угла в режимах CD и PD, автоматический анализ допплеровских кривых.
• HPRF - высокочастотный импульсно-волновой допплер.
• CW - постоянно-волновой допплер (опция).
• 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера (необходим Static 3D).
• 4D - трехмерное сканирование объемными датчиками в реальном масштабе времени (необходим Live 3D).
• Режимы одновременного отображения на экране 2-х, 4-х и более изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени.
• Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD).
• Трапециевидный режим (для линейных датчиков).
• Масштабирование.

Опции

• Система Static 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера.
• Система Live 3D - трехмерное сканирование объемными датчиками в реальном масштабе времени (4D).
• Кардиопакет: тканевый допплер (TDI) + анатомический М-режим + цветной М-режим (CM) + программное обеспечение.
• Модуль ЭКГ.
• Модуль панорамного сканирования.
• Модуль CW - постоянно-волновой допплер.
• Пакет опций 3D XI (объемная ультразвуковая томография).
• Пакет опций 3D MXI (мульти-объемная ультразвуковая томография).
• Пакет опций 5D (5D Heart, 5D CNS, 5D NT, 5D LB, 5D Follicle, 5D Limb Vol) - позволяет вывести наиболее значимые проекции структур мозга, сердца плода, а также длинные кости плода при выставлении нескольких маркерных точек и провести в объеме необходимые измерения автоматически.
• Модуль Realistic Vue - программа реконструкции реалистичного 3D УЗИ, при котором на объемное изображение накладывается виртуальный источник освещения. Специальный процессинговый алгоритм воспроизводит трехмерную анатомию плода с исключительной детализацией.
• Модуль Crystal Vue - программа реконструкции прозрачного 3D УЗИ, которое получается при одновременном усилении внутренних и наружных структур. Применяется для визуальной оценки состояния плода и матки, помогает лучше идентифицировать мягкие ткани и кости.
• Модуль STIC - объемная динамическая визуализация сердца плода.
• Модуль HDVI (High Definition Volume Imaging) - повышение четкости изображения границ тканей с разной эхо-плотностью в объемном изображении (диагностика тонких повреждений тканей, дефектов мозга плода, стенок и клапанов сердца плода).
• Модуль MPI - автоматическое измерение миокардиального индекса (индекса Tei) для оценки функции сердца плода.
• Модуль 2D NT - полуавтоматическое измерение толщины воротникового пространства (маркер синдрома Дауна).
• Модуль AutoIMT - автоматическое вычисление комплекса интима-медиа общей сонной артерии (Intima Media Thickness). Данная оценка имеет большое значение для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда.
• Модуль SCI (Spatial Compound Imaging) - детализация изображения и уменьшение артефактов за счет технологии получения изображения с учетом нескольких углов инсонации.
• Модуль Elastoscan - программы эластографии (качественная оценка) для исследований щитовидной железы, молочной железы у женщин и предстательной железы у мужчин.
• Модуль E-Thyroid - программа сравнительной количественной оценки эластичности тканей (необходим модуль Elastoscan).
• Mодуль E-Breast - программа автоматической количественной оценки эластичности тканей по выбранной зоне (необходим модуль Elastoscan).
• Модуль S-Detect Breast - программа автоматического обнаружения и анализа образований молочной железы у женщин, измерение и классификация по системе BI-RADS.
• Модуль ADVR - программа записи исследования на флеш-карту (подключение по USB) в режиме реального времени.
• Модуль Mobile Export - программа передачи ультразвуковых изображений и данных плода с ультразвукового сканера на смартфон.
• Педаль дистанционного управления.
• Система DICOM - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).

Пакет опций 3D XI (объемная ультразвуковая томография)

• MSV (Multi-Slice View или мультислайсинг) - возможность одновременного просмотра на экране множественных срезов, полученных при трехмерном сканировании.
• VolumeCT - трехмерная реконструкция изображений в виде куба (Cube Sectional View) или трех пересекающихся плоскостей (Cross View).
• OVIX (Oblique View eXtended) - получение фрагмента трехмерного изображения (в виде нескольких полупрозрачных сканов, последовательно наложенных один на другой) в направлении произвольного косого среза трехмерного объекта исследования.

Пакет опций 3D MXI (мульти-объемная ультразвуковая томография)

• Multi Volume Slice - одновременный просмотр на экране нескольких объемных срезов трехмерного объекта исследования.
• Mirror View (зеркальный режим) - режим отображения трехмерного объекта исследования, при котором одновременно представлены трехмерные изображения спереди, слева, справа и сверху.
• Multi OVIX - одновременный просмотр на экране нескольких изображений OVIX, полученных из трехмерного объекта исследования.

Инновационные технологии Samsung Medison WS80

• S-Vue датчики - некоторые датчики имеют улучшенный монокристаллический тип пьезоэлементов (технология изготовления пьезоэлементов из выращенных монокристаллов).
• Quick Scan - режим автоматической настройки изображения (нажатием одной кнопки) исследуемого органа в B-, C и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов).
• S-Harmonic - улучшенный вариант тканевой гармоники, повышающий качество визуализации глубоко расположенных структур.
• SRF (Speckle Reduction Filter) - фильтр подавления шума.
• VCE (Volume Contrast Enhancement) - функция усиления качества изображения трехмерного объекта за счёт удаления зон с неотчётливой визуализацией.
• VSI (Volume Shade Imaging) - "визуализация объемных оттенков" на 3D-изображении.
• FSI (Full Spectrum Imaging) - многоступенчатый алгоритм получения избирательного контрастирования изображения по всей глубине сканирования.
• See-Thru - технология, использующая объединение трехмерного энергетического допплера и серошкального 3D изображения.
• Inversion 3D - применение "инверсного 3D" обеспечивает более глубокую оценку сосудистых и кистозных структур, создавая объёмный "слепок" области интереса.
• Color STIC - цветная трехмерная реконструкция или мультиплановое изображение сокращений сердца плода в сочетании с цветным допплером в режиме реального времени (необходим модуль STIC).
• EZ Exam - программа протоколирования этапов ультразвукового исследования с последующим включением необходимых режимов при проведении исследования.

Основные измерения

• В-режим: расстояние, периметр, угол, площадь, эллипс, окружность, объем.
• D-режим: скорость, давление, ускорение, замедление.
• M-режим: время, расстояние, уклон.

Пакеты расчетов (измерения и отчеты)

• Гинекология:
  матка, левый и правый яичники, левый и правый фолликулы, левая и правая яичниковые артерии, левая и правая маточные артерии, эндометрий, киста, опухоль, объемное образование и др.
• Акушерство:
  биометрия плода (плодное яйцо (GS), теменно-копчиковая длина (CRL), бипариетальный размер головки (BPD), лобно-затылочное расстояние (OFD), окружности головы (НC), передне-задний размер живота (APD), поперечный размер живота (TAD), окружность живота (AC), длина бедра (FL) и др.), длинные кости плода (плечевая (Humerus), локтевая (Ulna), лучевая (Rad), большеберцовая (Tibia), малая берцовая, ключица (Clav) и позвоночник (LV), краниологическое исследование плода (мозжечок (CEREB), внешнее (OOD) и внутреннее (IOD) межглазничные расстояния, большая цистерна, шейная складка, боковые желудочки, носовая кость), другие показатели плода (ступня, ухо, средняя фаланга, почки, таз), индекс околоплодных вод (AFI), допплерометрия (пупочная артерия, средняя мозговая артерия, маточные артерии, плацентарная артерия, сонные артерии, аорта плода, венозный проток, ЧСС плода); уравнения для оценки веса плода (Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz)); таблицы, определяемые пользователем.
• Сердце плода:
  измерения в В-режиме (отношение площади сердца и грудной клетки), измерения в М-режиме (толщина межжелудочковой перегородки в диастолу, конечнодиастолический размер левого желудочка, толщина задней стенки левого желудочка в диастолу, толщина межжелудочковой перегородки в систолу, размер левого желудочка в систолу, толщина задней стенки левого желудочка в систолу, внутренний размер правого желудочка в диастолу), измерения в режиме спектрального допплера (легочный ствол, артериальный проток, нижняя полая вена, венозный проток, восходящая аорта, нисходящая аорта, трансмитральный кровоток, митральная регургитация, трикуспидальный кровоток, трикуспидальная регургитация, индекс преднагрузки, ЧСС).
• Пакет кардиологических исследований:
  - М-режим: измерение диаметра аорты, передне-заднего размера ЛП, толщины МЖП (систолическая и диастолическая), толщины ЗСЛЖ (систолическая и диастолическая), размеров ЛЖ и ПЖ (систолический и диастолический), ФВ (Teichholz).
  - B-режим: измерение диаметра аорты (восходящей, дуги, нисходящей, на уровне синусов Вальсальвы, на уровне створок аортального клапана), определение размеров ЛП и ПП (максимальный, минимальный, систолический, диастолический, переднее-задний, верхнее-нижний, медиально-латеральный), расчет объемов ЛП и ПП, объемов ЛЖ (метод "Площадь-Длина", метод дисков (Simpson)), массы миокарда ЛЖ, индекса массы миокарда ЛЖ.
  - CD-режим (ЦДК): измерение радиуса ПФСМР (PISA), полуколичественная оценка трансмитрального, транстрикуспидального, трансаортального и транспульмонального кровотока (оценка регургитации), оценка аномальных сбросов крови через МПП И МЖП.
  - PW-режим (импульсно-волновой допплер): автоматическая, полуавтоматическая и ручная трассировка допплеровского спектра митрального, аортального и трикуспидального клапанов, клапана легочной артерии, кровотока в выходном тракте ЛЖ и ПЖ (пиковая/средняя скорость, пиковый/средний градиент давления, время изоволюметрического расслабления ЛЖ, время ускорения, замедления, выброса), оценка кровотока легочных и печеночных вен.
  - CW-режим (постоянно-волновой допплер): программы расчета работы митрального, аортального и трикуспидального клапанов, клапана легочной артерии.
  - TD-режим (тканевой допплер): количественная оценка локальной сократительной функции стенок ЛЖ и ПЖ.
• Сонные артерии:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, средняя толщина интимы, объемный кровоток.
• Артерии верхних конечностей:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Артерии нижних конечностей:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Вены нижних конечностей:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; максимальная скорость, диаметр сосуда.
• Сосуды брюшной полости:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Урология:
  объем мочевого пузыря, остаточный объем, объем предстательной железы по WG, объем Т-зон, объем почки (методы измерения объема: три расстояния, три расстояния и коэффициент, эллипсоид).

Возможные ультразвуковые датчики для аппарата WS80A-RUS

Примеры клинических изображений УЗИ аппарата WS80 A-RUS (Samsung Medison)

Матка, датчик с широким углом обзора.

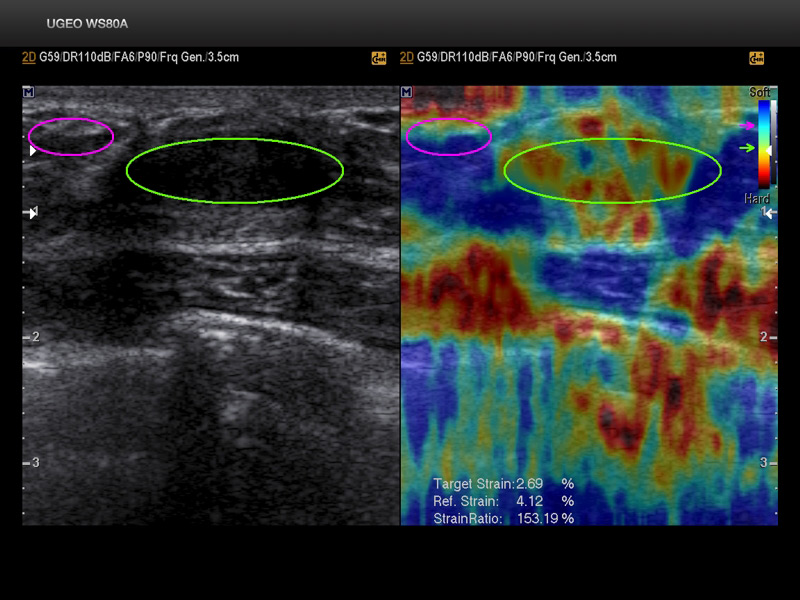

Молочная железа, эластография.

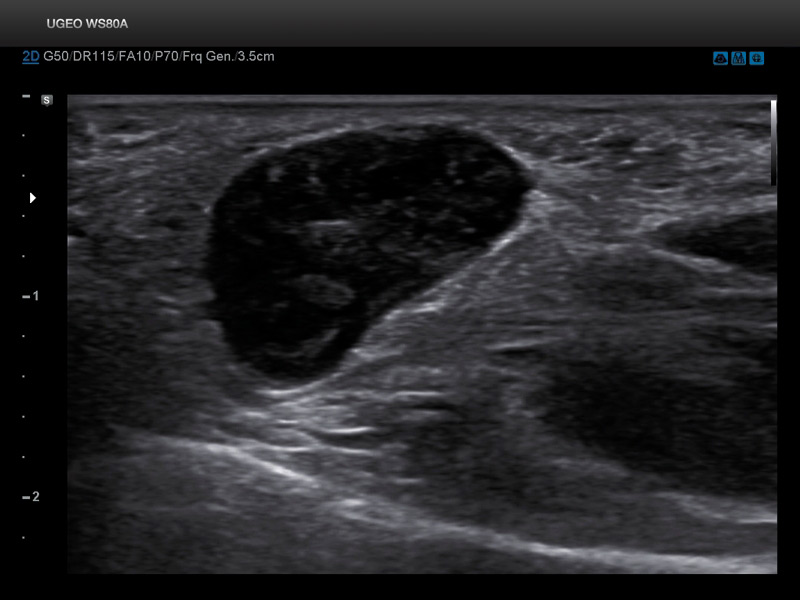

Мышца, объемное образование, B-режим.

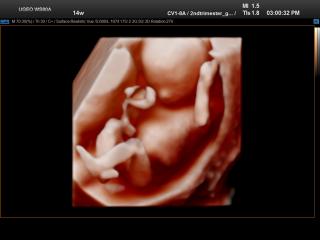

Плод, 14 недель, Realistic Vue, 3D.

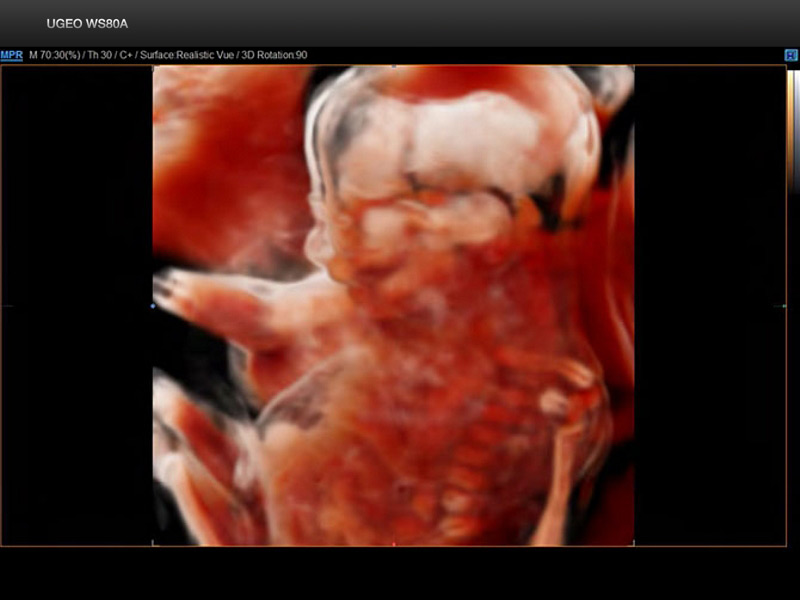

Плод, 21 неделя, Realistic Vue, 3D.

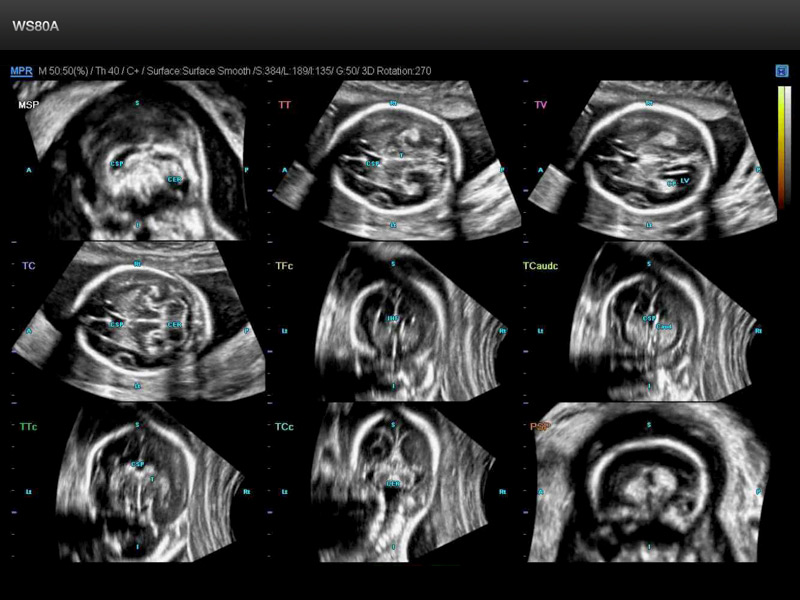

Плод, головной мозг, 5D CNS.

Плод, измерение ТВП, 5D NT.

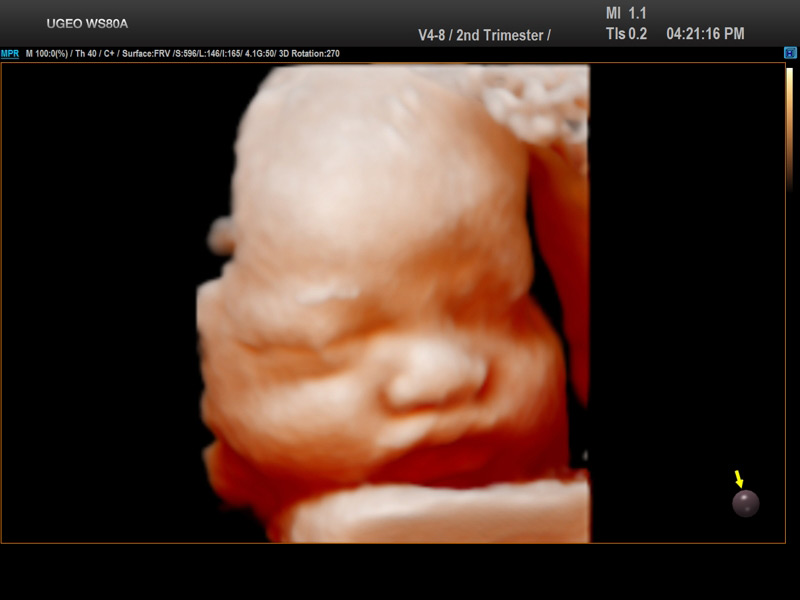

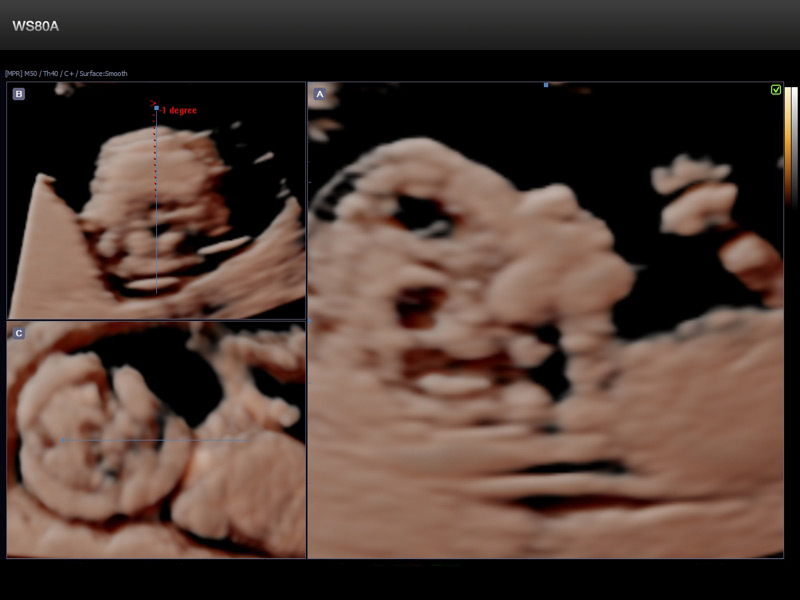

Плод, лицо, 3D.

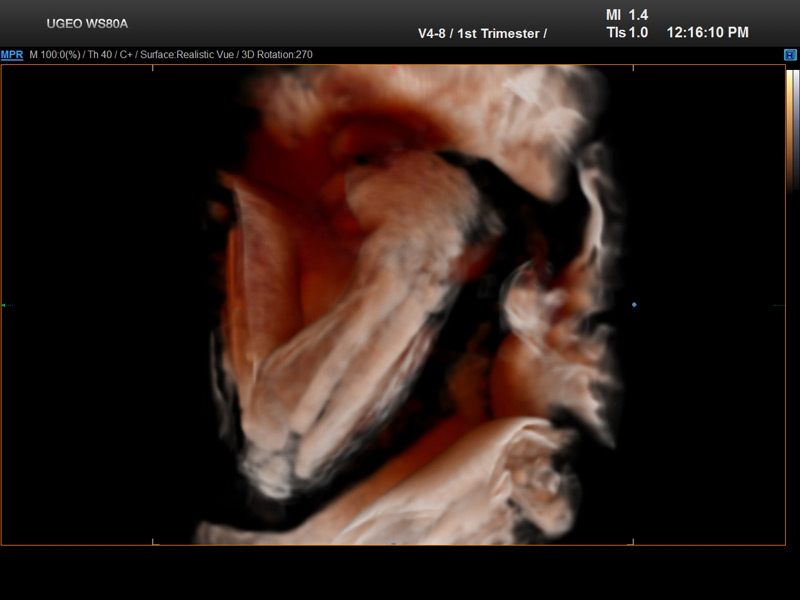

Плод, локтевая и лучевая кость, Crystal Vue, 3D.

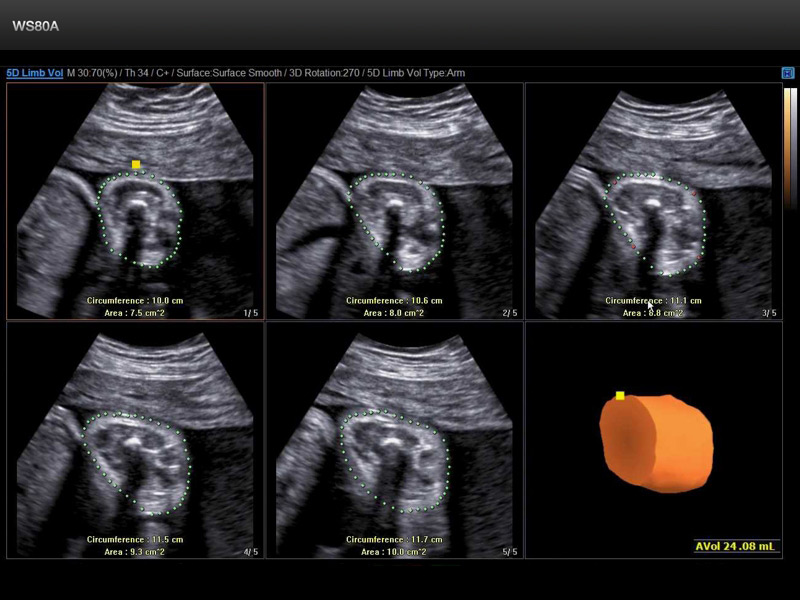

Плод, оценка веса, 5D Limb Vol.

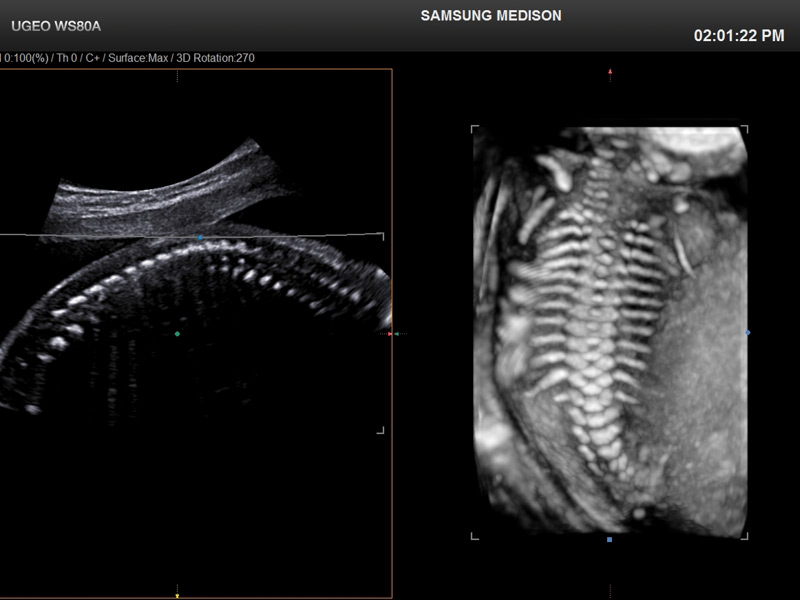

Плод, позвоночник, ClearVision.

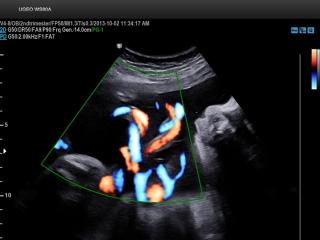

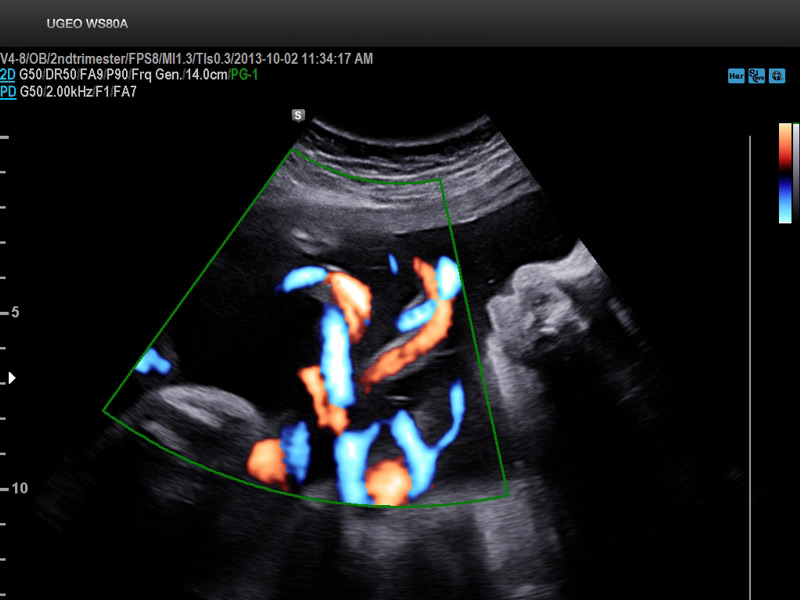

Плод, пуповина, S-Flow.

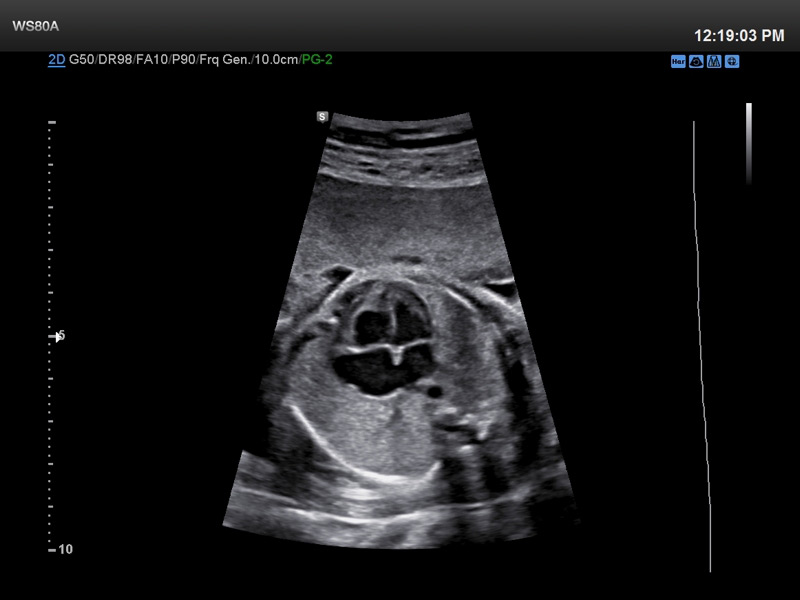

Плод, сердце, 4-х камерная проекция.

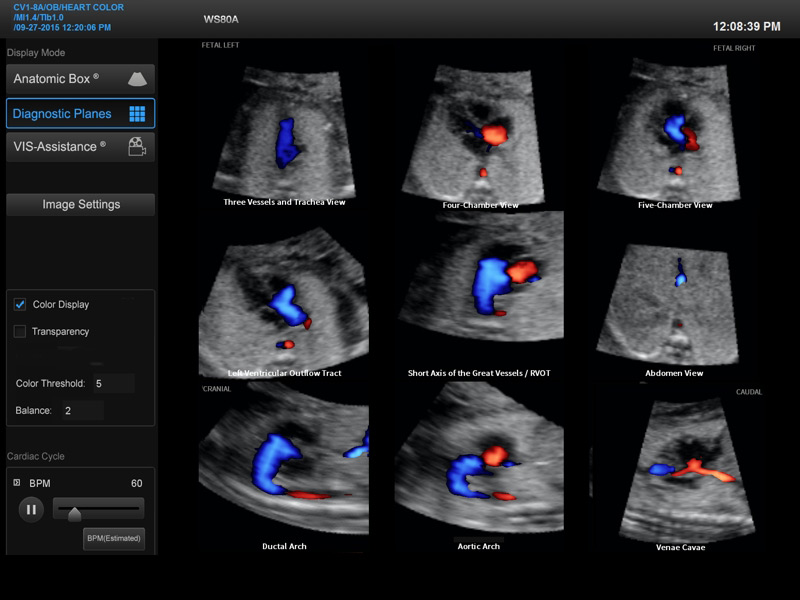

Плод, сердце, 5D Heart Color.

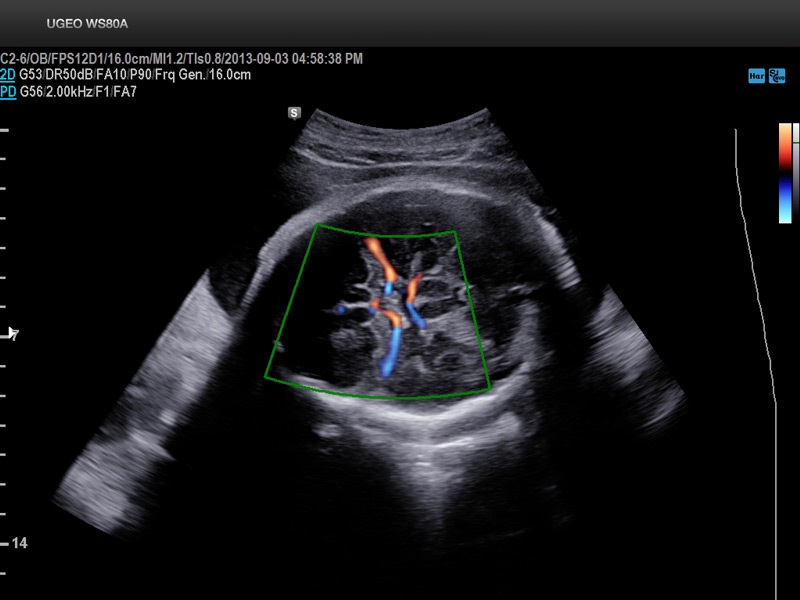

Плод, средняя мозговая артерия, S-Flow.

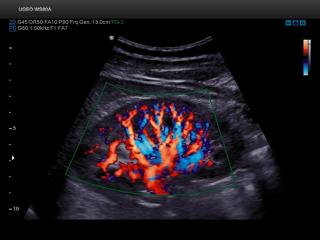

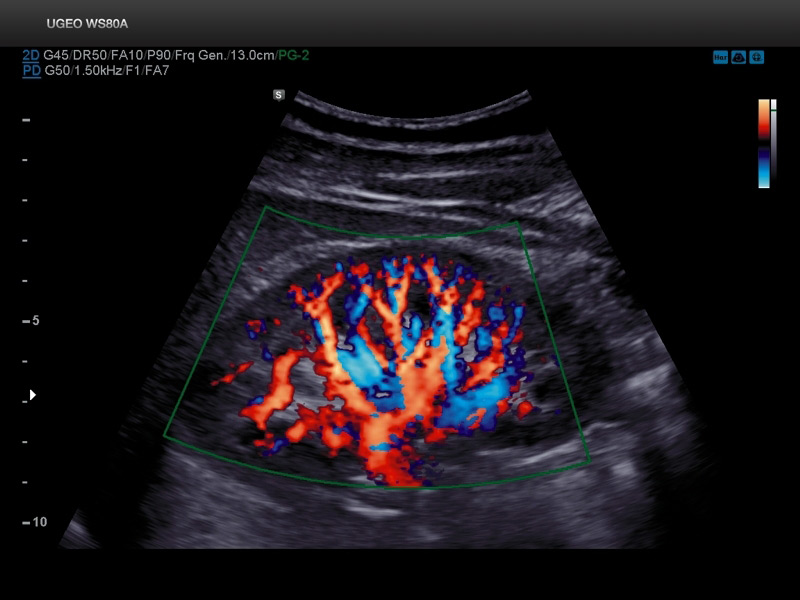

Почка, сосуды, S-Flow.

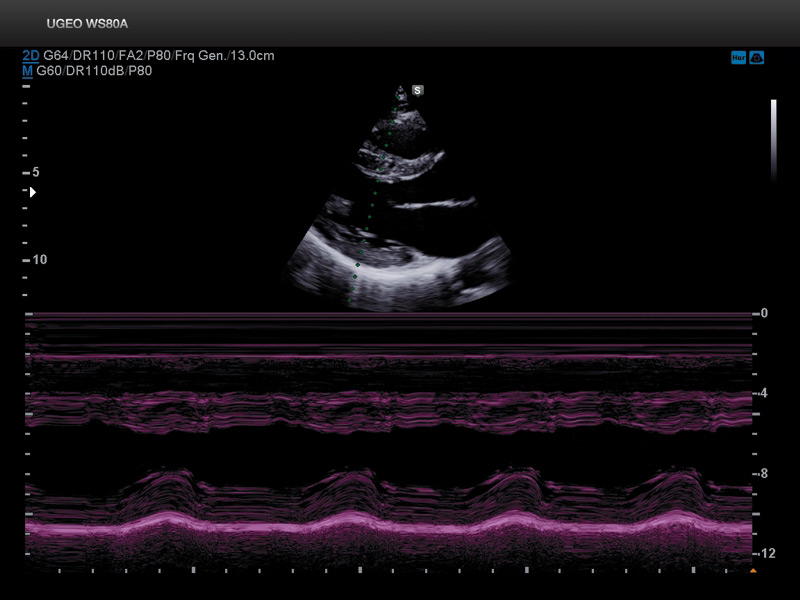

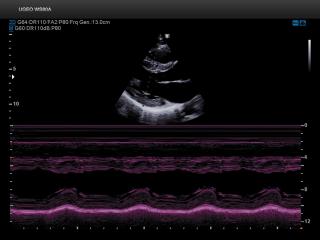

Сердце, левый желудочек, M-режим.

Фолликулы яичника, 5D follicle.

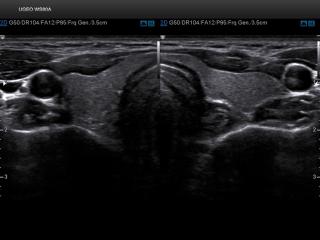

Щитовидная железа, режим В/В.

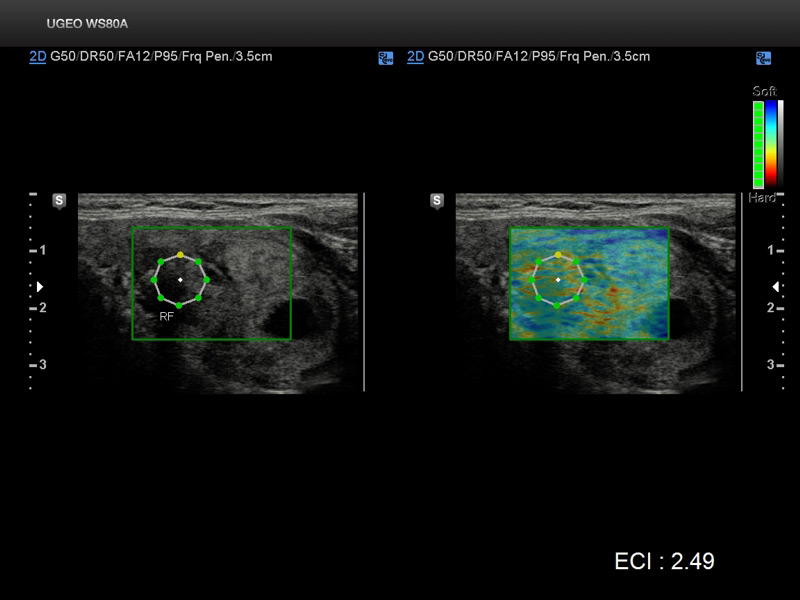

Щитовидная железа, эластография.

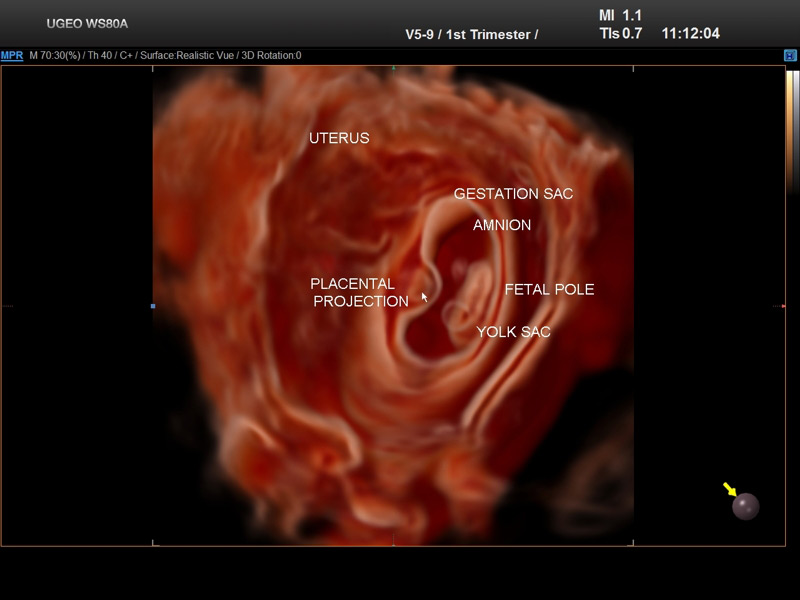

Эмбрион, Crystal Vue.
