pH зонды

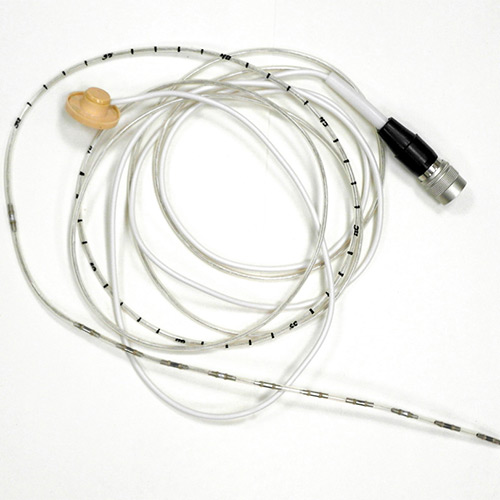

pH-зонд - преобразователь первичный гастроэнтерологический в полимерной оболочке с накожным хлорсеребряным электродом сравнения. Предназначен для измерения кислотности в пищеводе, желудке, двенадцатиперстной кишке, посредством измерения активности ионов водорода.
Регистрационное удостоверение № ФСР 2008/02669
Декларация о соответствии № РОСС RU.ИМ02.Д00776
pH-зонды предназначены для работы с приборами Гастроскан-5, АГМ-03, Гастроскан-24, Гастроскан-ИАМ. Диапазон измерения кислотности от 1,2 до 9,2 pH.
Прибор состоит из:
- эластичной трубки с установленными на ней цилиндрическими измерительными сурьмяными электродами, это рабочая часть рН-зонда;
- накожного хлорсеребряного электрода сравнения, соединённого с электродным проводом;
- электродной пасты ПЭ-2;
- разъёма для подключения к регистрирующему блоку.
pH-зонды по способу использования подразделяются на:
- пероральные (табл. 1), вводятся в ЖКТ через рот и предназначены для кратковременного исследования кислотности;
- трансназальные (табл. 2), вводятся в ЖКТ через нос и предназначены для длительного мониторирования кислотности или импеданса;
- эндоскопические (табл. 3), вводятся в ЖКТ через инструментальный канал эндоскопа и предназначены для проведения пристеночной рН-метрии во время эндоскопического исследования.
Схема перорального и трансназального рН-зондов
Таблица 1. Пероральные рН-зонды
Вид исполнения |
Возраст пациента, лет |
Кол-во измер. электродов |
Расст. между измерительными электродами, мм |
Наружн. диаметр, мм, не более |
Применение в приборах |
|
1-м и 2-м |
2-м и 3-м |
|||||
Г3 |
старше 15 |
3 |
120 |
120 |
4,2 |
"Гастроскан-5", "АГМ-03" |
Г3-Д1 |
от 1 до 6 |
3 |
50 |
50 |
3,1 |
|
Г3-Д2 |
от 7 до 11 |
3 |
70 |
70 |
3,1 |
|
Г3-Д3 |
от 12 до 14 |
3 |
90 |
90 |
3,1 |
|
Г3-Д4 |
старше 14 |
3 |
110 |
110 |
3,1 |
|
Г5 |
старше 15 |
5 |
50 |
120 |
4,2 |
|
Г5-Д1 |
от 1 до 6 |
5 |
50 |
50 |
3,2 |
|
Г5-Д2 |
от 7 до 11 |
5 |
50 |
70 |
3,2 |
|
Г5-Д3 |
от 12 до 14 |
5 |
50 |
90 |
3,2 |
|
Г5-Д4 |
старше 14 |
5 |
50 |
110 |
3,2 |
|
Примечание: Расстояние между 3-м и 4-м измерительными электродами рН-зондов Г5, Г5-Д1, Г5-Д2, Г5-Д3, Г5-Д4 составляет соответственно 120, 50, 70, 90 и 110 мм, между 4-м и 5-м – 50 мм. Нумерация электродов идёт от дистального конца рН-зонда.
Таблица 2. Трансназальные рН-зонды
|
Вид исполнения |
Возраст пациента, лет |
Кол-во измер. электродов |
Расст. между измерительными электродами, мм |
Наружн. диаметр, мм, не более |
Применение в приборах |
|
|
1-м и 2-м |
2-м и 3-м |
|||||
|
Г3-24 |
старше 15 |
3 |
120 |
120 |
2,2 |
"Гастроскан-24", "Гастроскан-ГЭМ", "Гастроскан-ИАМ" |
|
Г3-Д1-24 |
от 1 до 6 |
3 |
50 |
50 |
2,2 |
|
|
Г3-Д2-24 |
от 7 до 11 |
3 |
70 |
70 |
2,2 |
|
|
Г3-Д3-24 |
от 12 до 14 |
3 |
90 |
90 |
2,2 |
|
|
Г3-Д4-24 |
старше 14 |
3 |
110 |
110 |
2,2 |
|

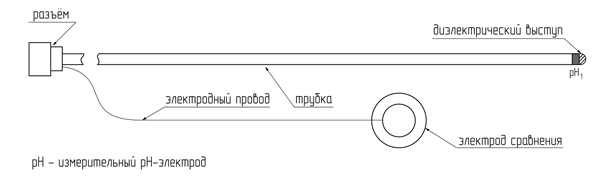

Схема эндоскопического рН-зонда
Таблица 3. Эндоскопические рН-зонды
|
Вид исполнения |
Количество измерительных электродов |
Наружный диаметр, мм, не более |
Применение в приборах |
|
Г1-Э |
1 |
2,4 |
"АГМ-03" |
|
Г1-Д-Э |
1 |
1,8 |
рН-зонды выпускаются с различными типами разъёмов
 Рис. 1. "Магнитофонный" разъём типа DIN (раньше он назывался ОНЦ-ВГ), применяется в пероральных и эндоскопических рН-зондах, работающих с приборами "Гастроскан-5" и "АГМ-03" |
 Рис. 2. "Телефонный" разъём типа RJ-45, применяется в трансназальных рН-зондах, работающих с приборами "Гастроскан-24", "Гастроскан-ГЭМ" и "Гастроскан-ЭКГ" |
 Рис. 3. "Пушпульный" разъём (push-pull), применяется в трансназальных рН-зондах, работающих с последними версиями приборов "Гастроскан-24", "Гастроскан-ГЭМ" |
 Рис. 4. "Байонетный" разъём, применяется в трансназальных рН-зондах, работающих с приборами "Гастроскан-24" первого выпуска |
