Giotto 3D / 3DL

Модификации маммографов

Giotto 3D

• скрининговая и диагностическая маммография

Giotto 3DL

• скрининговая и диагностическая маммография
• биопсия молочных желез (опция)
• трепанбиопсия (опция)
• вакуумная биопсия молочных желез (опция)
• предоперационная разметка (опция)
• маркировка образования (опция)

Особенности и преимущества маммографов Giotto 3D

• Селеновый детектор последнего поколения 24х30 см.
• Кольцевой штатив с 3d позиционированием.
• Удобное и точное позиционирование для максимально плотного соприкосновения детектора с грудной стенкой.
• Площадь снимка в среднем на 2см больше.
• Оператор и пациент могут стоять лицом к лицу.
• Полностью автоматическое определение параметров съемки основанное на предэкспозиции.
• Функция подсветки микрокальцинатов.
• Функция определения структуры и микрокальцинатов внутри плотных образований (даже имплантов).
• Возможность биопсии не только вертикально, но и горизонтально на том же самом маммографе (маммограф 2-в-1).
• Тот же детектор, трубка и геометрия пучка при биопсии после маммографии, дают максимальную идентичность изображения образования.
• Минимальная доза облучения.
• Отсутствие артефактов и шумов.
• Лучшее соотношение цена/функциональность.

Эффективность исследования и комфорт для пациентки

Точное позиционирование и большой обзор

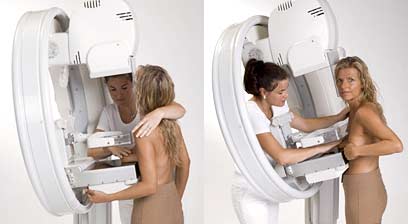

Позиционируйте маммограф, а не пациента. Универсальный штатив с возможностью позиционирования в трех плоскостях позволяет использовать наклон для максимального соприкосновения края детектора и грудной стенки. Отсутствие зазора позволяет визуализировать дополнительные сантиметры обследуемой ткани, зачастую пропускаемой другими аппаратам.

За счет гравитационного вытягивания Giotto 3D позволяет получить тот же эффект, который в других аппаратах достигается тракцией с помощью салфеток и других приспособлений.

Минимум компрессии – максимум комфорта
Запатентованная система сверхмягкой компрессии SCS уменьшает дискомфорт во время обследования. Система обратной связи и специальный алгоритм позволяют проводить компрессию максимально быстро и безболезненно.

Меньше доза – лучше визуализация
Маммограф Giotto 3DL дает короткий микродозовый импульс, в сочетании с современными алгоритмами исследования, обеспечивающий максимально качественное изображение в зависимости от типа исследуемой ткани. Железа молодых жешищин не большая по своим размерам, но очень плотная. У женщин пожилых с железой большого размера обычный маммограф ошибается, так как имея большую толщину железа состоит из жировой ткани, а следовательно, имеет минимальную плотность. Используя систему предэкспозиции Giotto 3D позволяет уберечь молодых женщин от снимка, выполненного при низких кВ, но длительной выдержкой ионизирующего излучения, который приводит к высокой дозовой нагрузке. Оптимальные мАс и кВ также напрямую влияют на постоянно высокое качество изображение, которым отличаются маммографы Giotto.

Новейший детектор – превосходная детализация изображения
Селеновый детектор третьего поколения 24х30 см в сочетании с современными алгоритмами обработки изображения ставит Giotto 3DL вне конкуренции по качеству снимков. Большое количество интеллектуальных функций программы постпроцессинга Giotto Insight помогает врачам вовремя ставить диагноз.

Стереотаксис и биопсия
Маммограф Giotto 3DL оснащен интерфейсом для подключении приставки для стереотаксиса и стола для биопсии, что позволяет его в течении пары минут превратить из вертикальной системы стеререотаксиса в горизотальный стол для биоспии (современный аналог фишеровского стола). Являясь золотым стандартом в биопсии молочной железы, горизонтальная биопсия несмотря на все ее преимущества в безопасности и точности не дает всех ответов в теме пункций молочной железы. Именно поэтому так важно иметь универсальную возможность горизонтальной и вертикальной биопсии.

Спецификации маммографа IMS Giotto 3D / 3DL

Рентгеновский генератор
Генератор с инверторной системой стабилизации и защитой от перепадов напряжения. Высокочастотный трансформатор позволяет выполнять короткие экспозиции без периодов нарастания и спада напряжения. Это особенно важно для предеэкспозиции и синхронизации отсеивающего растра с экспозицией. Микропроцессорное управление позволяет максимально точно контролировать все системы аппарата, а также рассчитывать параметры снимка в автоматическом режиме.

Пульт управления
Пульт расположен отдельно от штатива, что позволяет расположить его в наиболее удобном для наблюдения месте или вывести его в отдельную пультовую. Оператор находиться за рентгенозащитным стеклом. На пульте расположен ЖК-дисплей и кнопки управления аппаратом. Выводятся данные по состоянию системы, предупреждения, параметры выполненного исследования, доза на пациента. Снимки мгновенно выводятся на медицинский ЖК-дисплей, позволяя опытному лаборанту не только оценить правильность укладки и других параметров, но и увидеть зоны, подозрительные на опасные структурные изменения и еще в процессе исследования совместно с врачом изменить план работы, добавив специальные методы исследования под увеличением и локальной компрессией.

Штатив маммографа

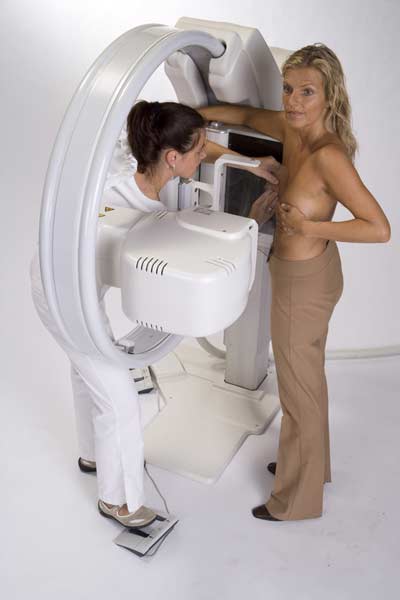

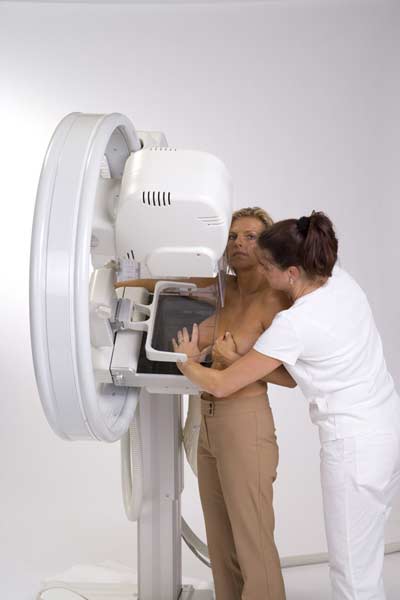

Штатив Giotto 3D имеет уникальный дизайн кольцевого гентри. Уникальное преимущество – появляется дополнительное измерение при позиционировании – 3D позиционирование. Наклон штатива дает дополнительные сантиметры ткани на снимке. Становится возможным аккуратно выполнять исследования пациенткам сидя на инвалидном кресле. Кольцевой штатив открывает свободный доступ лаборанта к укладки молочной железы двумя руками находясь напротив пациентки. Перевод штатива в горионтальное положение – это половина работы по трансвормации системы в горизональную систему для биопсии – уникальное преимущество Giotto которое ценят во всем мире.

Рентгеновская трубка
Обладает рядом технических инноваций, позволяющих получать высококонтрастные снимки с максимальным количеством деталей.

Опции для маммографа Giotto 3D L

Являясь аппаратом экспертного класса, Giotto 3DL имеет богатый выбор опций для решения множества клинических задач. Среди них

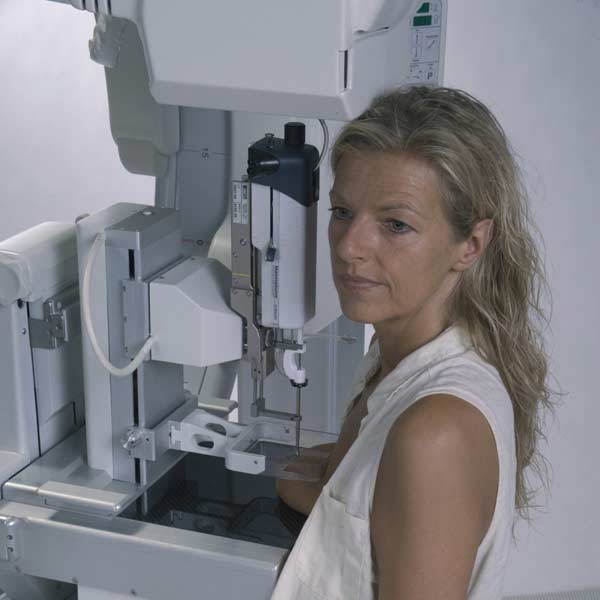

Цифровая стереотаксическая приставка для биопсии (система стереотаксиса)
Универсальный инструмент для выявления новообразования. Позволяет выполнять следующие виды процедур:

• Трепанбиопсия
• Вакуумная биопсия
• Предоперационная разметка
• Маркировка образования

Стереотаксическая биопсия зачастую является методом выбора, если участок, подозрительный на рак молочной железы, выявлен на маммографии. Предоперационная разметка, а также маркировка участка для динамического наблюдения также выполняется с помощью стереотаксиса. Все снимки, а также вся процедура отражается на мониторе станции для биопсии. Пластина для защиты детектора позволяет избежать даже гипотетического повреждения аппарата при нарушении выполнения процедуры.

Стол для горизонтальной биопсии
Золотой стандарт по удобству для врача и пациента. Пациент не видит зоны обследования, иглы, крови, исключены обмороки. Исчезает самая частая проблема при стереотаксисе – уход зоны маркировки в результате движений пациента, в том числе непроизвольных (из-за усталости, напряжения, щелчка пистолета, работы аппарата и прочее).

Устройство вакуумной аспирационной биопсии и/или биопсийный пистолет с набором игл
Позволяет получать столбики ткани из интересуемого участка для проведения гистологического или даже иммуногистохимического исследования.

Устройство увеличения
Позволяет приблизить/увеличить выбранный участок молочной железы. Это позволяет улучшить качество изображения, получить изображение мелких деталей (микрокальцинатов).

Комплект для прицельной маммографии
Возможность снимка определенного участка. Данный прием оставляет на снимке только интересующий участок молочной железы, обеспечивает разделение тканей, позволяет выявить дополнительные группы микрокальцинатов к уже обнаруженным или провести дополнительный анализ контуров объекта. Существуют две большие группы комплектов для прицельной маммографии – используемый совместно с устройством увеличения и без. Также они делятся по размеру исследуемых участков.

Также аппарат может оснащаться специальными компрессионными пластинами. Например, компрессионной пластиной для однопроекционной биопсии и т.д.

Источник бесперебойного питания
ИБП позволяет использовать аппарат в сетях с состоянием отличным от идеального, позволяет аварийного отключения маммографа при скачках напряжения и отключениях электричества.

Возможности позиционирования Giotto 3DL
