Телемедицинский спирометр MIR Spirotel с опцией оксиметрии

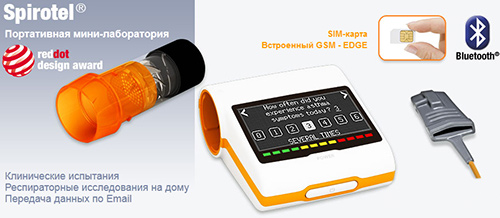

MIR Spirotel – это портативный спирометр со встроенным пульсоксиметром (опция) с функцией телемедицины. Прибор оптимален для самостоятельного использования пациентами и передачи данных врачу посредством телефонной связи (стационарной или мобильной).

Принцип работы

При помощи сприометра Spirotel пациент самостоятельно осуществляет тест и регистрацию параметров и функций внешнего дыхания, а также количество кислорода в крови (SpO2).

При необходимости данные могут быть переданы врачу посредством телефонного сигнала, встроенного модуля GSM/GPRS/EDGE по e-mail или на FTP-сервер. Также прибор способен отправлять и принимать SMS с предупредительными сообщениями или реконфигурацией данных (тревоги, пределы и т.д.). Таким образом специалист всегда может отслеживать состояние здоровья своего пациента.

MIR Spirotel был отмечен высшей наградой в области функционального дизайна RedDot design award.

Преимущества MIR Spirotel

• Первая в мире телемедицинская «мини-лаборатория» для домашнего контроля спирометрии и пульсоксиметрии.
• Исчерпывающий набор определяемых параметров.
• Дистанционный мониторинг и контроль Астмы и ХОБЛ через интернет.
• Простая передача результатов тестов.
• Подключение к компьютеру для наглядного отображения и хранения результатов.
• Возможность ведения электронного дневника.
• Современный литиевый аккумулятор с зарядкой через USB.

Эффективность спирометра Spirotel

• «защитная психологическая разгрузка» пациента посредством мониторирования респираторной функции;
• сокращение количества ремиссий;
• самоконтроль заболевания и самоуправление терапией (follow-up);
• информированность пациента о течении заболевания и степени тяжести состояния;
• тесное взаимодействие в диагностическом и терапевтическом процесса;
• вовлеченность пациента в терапию, пациент перестает пропускать приемы лекарственных препаратов, строже следует указаниям доктора (complies);
• система многоуровневой обратной связи между врачом, выполняющим спирометрическое исследование, главным пульмонологом региона, НИИ пульмонологии - возможность осуществления консультации высококвалифицированных специалистов, вне зависимости от степени удаленности пациента;

Основные функциональные особенности

• Измерение основных спирометрических параметров: FVC, FEV1, FEV1%, PEF, FEF 25-75, FET, Flow/Volume loop and Volume/time curve.
• Ведение «электронного дневника событий» в приборе: пациенту необходимо отвечать на заранее запрограммированные вопросы путем нажатия клавиш.
• ХОБЛ мониторинг, скрининг ночного Апноэ, анализ десатурации (кислородного «голодания»).
• 24-часовая запись SpO2 и ЧСС.
• Большая внутренняя память для хранения спирометрических и пульсоксиметрических данных.
• Передача результатов исследования через акустический модем.

Технические характеристики Spirotel

Технические параметры spirotel

Дисплей: ЖК-сенсорный со светоидной задней подсветкой (разрешение: 160x80).

Питание: перезаряжаемая батарея Li-ion 3.7В, 1100мA (40 часов автономной записи).

Интерфейсы: USB 2.0, (Bluetooth® опционально), (GPRS-EDGE опционально).

Aкселерометр: трехосный ± 2g, 400Гц.

Память: нелетучая флэш-память (емкость на более чем 10000 тестов спирометрии).

Типы тревог: несколько параметров тревоги с автоматическим включением ON для напоминания сессии.

Реконфигурация данных (тревоги, пределы и т.д.): по sms или с помощью безопасного соединения с веб-сервером (с опциональным модулем GPRS-EDGE).

Размеры и вес: 92x88x38мм, 124 грамм.

Съемная турбина (многоразовая): 89x35мм, 20 грамм.

Зарядное устройство (опционально): Вход 100VAC - 240VAC, 50Гц-60Гц. Выход 5VDC, 500мA, микро-USB типа B.

Технические параметры спирометра

Датчик потока: двунаправленная цифровая турбина.

Измерение потока: ±16л/с.

Точность измерения объема: ±3% или 50мл, что больше.

Точность измерения потока: ±5% o 200мл/с, что больше.

Динамическое сопротивление при 12 л/с: <0.5смH2O/л/с.

Датчик температуры: полупрoвoдниковый (0-45°C).

Измеряемые параметры спирометра

FVC, FEV1, FEV1/FVC%, FEV3, FEV3/FVC%, FEV6, FEV1/FEV6%, PEF, FEF25%, FEF50%, FEF75%, FEF25%-75%, FET,Предположительный возраст легких, Экстрапол. объем, FIVC, FIV1, FIV1/FIVC%, PIF, VC, IVC, IC, ERV, FEV1/VC%, VT, VE, Rf, ti, te, ti/t-tot, VT/ti, MVV измеренный, MVV расчетный.

Технические параметры 3D оксиметра

Диапазон измерений SpO2: 0-100%.

Точность измерений SpO2: ±2% (50-100% SpO2).

Диапазон измерений ЧСС: 20-254 уд/мин.

Точность измерений ЧСС: ±2 уд/мин или 2%, что больше.

Измеряемые параметры 3D оксиметра(стандарт)

SpO2 [Исходное, Мин, Макс, Среднее], ЧСС [Исходное, Мин, Макс, Среднее], T90% [SpO2<90%], T89% [SpO2<89%], T88% [SpO25%], ΔИндекс [12с], Эпизоды SpO2, Эпизоды ЧСС [Брадикардия, Tахикардия], Шагомер, [VMU] движения, Время записи, Время анализа.

Анализ сна (специфические параметры):

Положение тела, Эпизоды SpO2, Индекс десатурации (ODI), Десатурация [Среднее значение, Средн и Макс длительность, Низший уровень], ΔSpO2 [Мин падение, Макс падение], Колебания ЧСС, Индекс ЧСС, NOD89% [SpO25мин], NOD4% [SpO2 базовая-4%; >5мин], NOD90% [SpO2<90%; Низший уровень5мин]

6MWT (параметры теста во время 6-ти мин ходьбы):

O2-Гэп, Посчитанная дистанция, Пройденная дистанция, Расчетная дистанция [Мин, Стандартная], TΔ2% [SpO2≥2%], TΔ4% [ΔSpO2≥4%], Время [Отдых, Ходьба Восстановление], Площадь десатурации/Дистанция.

Дополнительные данные: Диспноэ по шкале Борга [Исх, Кон, Изменение], Усталость пошкале Борга [Исх,Кон, Изменение], Артериальноедавление [Систолическое, Диастолическое], Введенный кислород.

Технические параметры модуля Bluetooth (опционально)

• Bluetooth v2.1+EDR.
• SPP (serial port profile) и DUN (Dial-Up Networking Profilе) для прямого соединения с внутренним модемом мобильного телефона.
• Двойная роль (ведущий и ведомый).

Технические параметры модуля GPRS-EDGE (oпционально)

• Четырехдиапазонный 850/900/1800/1900 MГц.
• EDGE (E-GPRS) 10-ый мультислот-класс.
• GSM 850/900MГц 4-ого класса мощности (33дБм).
• GSM 1800/1900MГц 1-ого класса мощности (30дБм).
• Внутренняя антенна (усиление 2.42 дБи).
• SMS MT, MO.
• SMS CB.
• Хранение SMS в карте SIM.
• Интернет-протоколы: TCP/IP, SSMTP, FTP, HTTP, POP3.
• Протокол безопасного соединения: SSL.
• Симметричный ключ шифрирования: DES, 3DES, RC2,RC4.
• Ассиметричный ключ шифрирования: RSA, DSS.
• Сертифицированный R&TTE, FCC, PTCRB.
