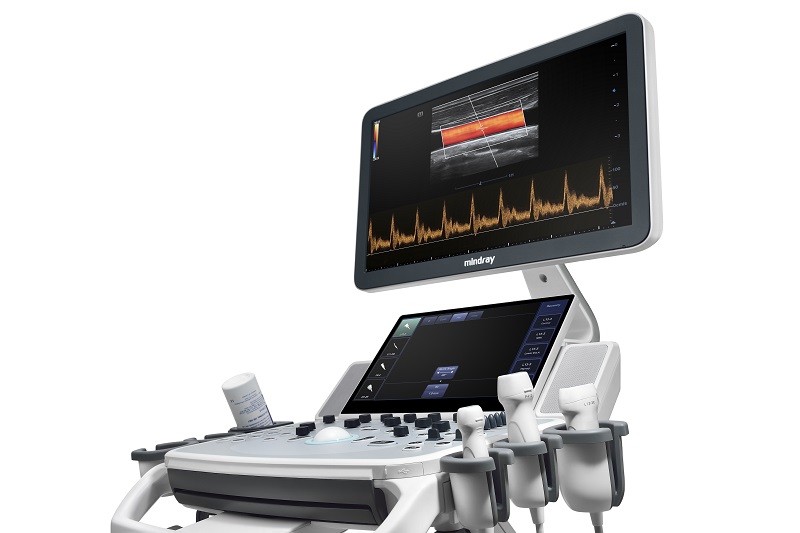

Mindray DC-45

Базовая конфигурация Mindray DC-45

• 21,5-дюймовый LED монитор

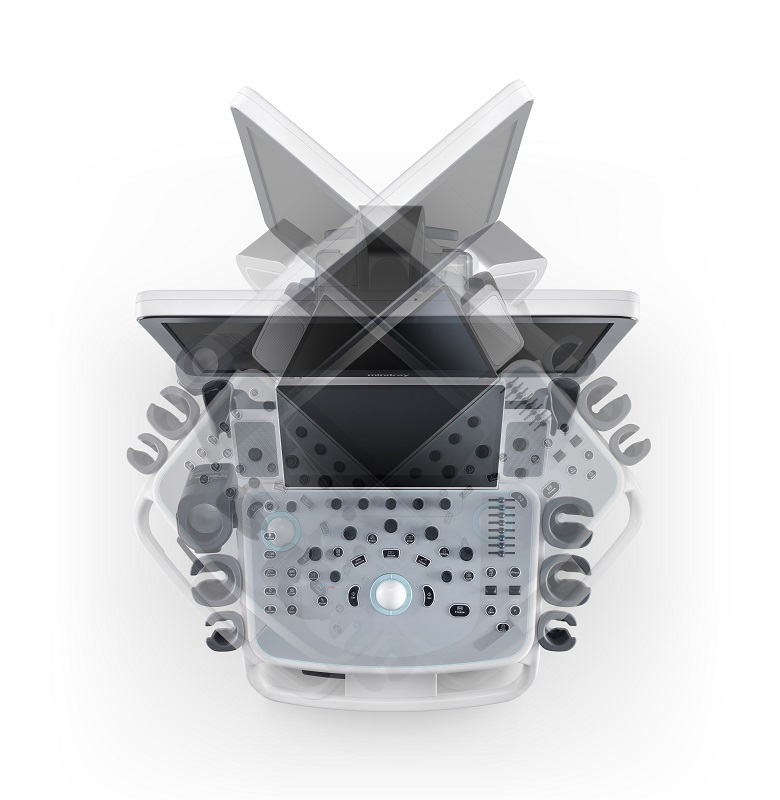

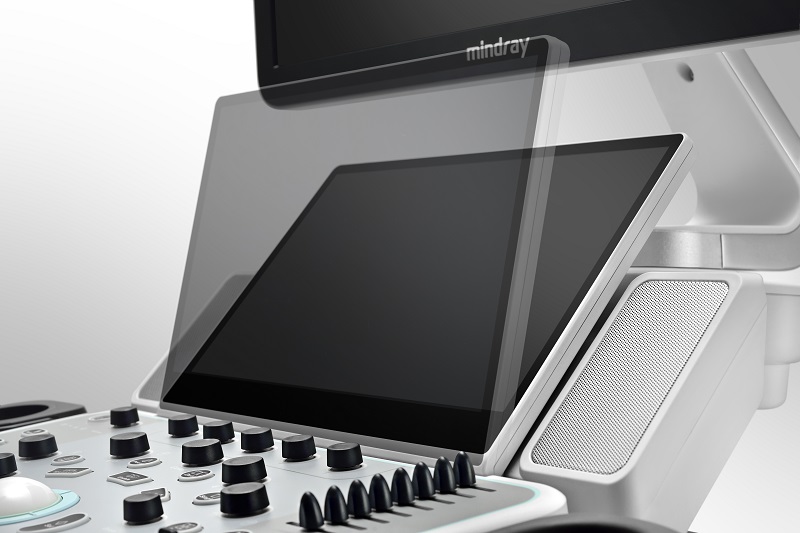

• Командный сенсорный экран 13.3" с возможностью регулировки угла наклона
• Импульсно-волновой доплер (PW)
• Импульсный доплер с высокой частотой повторения импульсов (HPRF)
• Цветной доплер (Color Doppler)
• Энергетический доплер (Power Doppler)
• Направленный доплер (Directional Power Doppler)
• Технология частотного компаундинга (Frequency compounding imaging)
• PSH™ (Phase Shift Harmonic Imaging) гармоническая визуализация со смещением фаз
• Трапецеидальное изображение
• iClear™технология, подавляющая помехи (артефакты) и обеспечивающая получений четких ультразвуковых изображений высокого разрешения для 2D-режима
• iBeam™режим многолучевого компаундинга
• iTouch™автоматическая оптимизация изображения
• iZoom™ (Full Screen View)полноэкранный режим ультразвукового изображения
• 1 ТБ жесткий диск с программой ведения базы данных пациента iStation™
• iScanHelper – программное обеспечение со специализированной встроенной системой с обучающим обширным материалом
• Raw Data – технология сохранения необработанных данных для дальнейшего исследования
• Shared Service Packageпредустановленные параметры, аннотации, маркеры, программы измерений для абдоминальных исследований, акушерства, гинекологии, кардиологии, ангиологии, исследований малых органов, урологии, педиатрии, неотложной медицины
• DVD-R/W и USB-порты (4 шт.)
• 4 разъема для подключения датчиков (штатная схема подключения: 3 обычных + 1 высокоплотный)
• Многоязычный интерфейс (8 языков, в т.ч. русский)
• MedSight™передача информации на электронные устройства пациента (доступна для операционных систем IOS/Android, опция DICOM Вasic на ультразвуковом сканере необходима для работы с устройствами на IOS)
• iPower ™система электропитания на основе перезаряжаемой аккумуляторной батареи, обеспечивающей непрерывную работу аппарата в течение 80 минут
• Держатель для внутриполостного датчика

Возможные аппаратные и программные опции Mindray DC-45

• ECG Module - панель ввода ЭКГ–сигналов (3 отведения) с возможностью подключения внешнего 12-ти канального ЭКГ-устройства
• CW - Блок постоянно-волнового допплера
• 4D - Блок объемного сканирования в реальном времени
• Built-in Wireless - Встроенный WI-FI адаптер
• Pedoff Probe Port - порт для подключения карандашного датчика (необходим CW)
• iScape™ View - панорамное сканирование – отображение на экране объектов большой протяженности (одновременное отображение на экране крупных объемных образований, структур и органов на большом протяжении и т.д.) с возможностью проведения расчетов и измерений.
• Auto IMT Package - измерения и анализ толщины комплекса интимамедии (КИМ) сонной артерии.
• Natural Touch Elastography - опция оценки эластичности ткани (эластография). Действует на линейных датчиках 7L4A, L12-3E и L14-6NE.
• UWN Contrast Imaging™ - опция для проведения обследования с применением контрастных веществ
• Smart Bladder - Программа для автоматического определения объема мочевого пузыря
• Smart 3D™ - получение трехмерного (3D) ультразвукового изображения методом свободной руки без использования объемных датчиков.
• iPage™ - мультисрезовое томографическое отображение с регулировкой толщины среза (необходим модуль 4D)
• Smart OB™ - программа автоматического расчета с возможностью ручного редактирования основных акушерских показателей: БПР, ДБ, ОГ, ЛЗР, с использованием алгоритмов автоматического оконтуривания и распознавания границ органов. (требуется наличие пакета программ измерений и расчетов OB)
• Smart NT - программа для автоматического определения и расчета толщины воротникового пространства у плода (требуется наличие пакета программ измерений и расчетов OB)
• IVF package - предустановленные параметры, аннотации, маркеры, программы измерений и отчеты для ЭКО.
• iLive - технология 3D/4D визуализация в HD качестве с функцией постобработки изображений (позволяет генерировать впечатляющие визуальные эффекты, такие как: интерактивное затенение, световое рассеяние для придания изображению эффекта реальной кожи человека. Использование iLive позволяет получить революционное реалистичное изображение плода
• Free Xros M™ - анатомический М-режим - это возможность вращения курсора в М-режиме под произвольным углом (при фиксированном положении датчика) и, соответственно, получения графика движения структур сердца в различных произвольных плоскостях.
• Free Xros CM™ - огибающий анатомический М-режим (необходима опция TDI)
• TDI (Tissue Doppler imaging, including TDI Color, Power, PW and M mode) - пакет тканевой допплерографии, включая цветное картирование, импульсный тканевой допплер, энергетический тканевой допплер и тканевой М-режим
• TDI Quantification Analysis Software - количественный анализ тканевого допплера  (необходима опция TDI)

Подключение к сети DICOM

• DICOM Basic - базовый набор опций DICOM: сохранение на сервер и медиа-носители, печать
• DICOM Worklist - опция загрузки списка задач с DICOM-сервера
• DICOM MPPS - опция DICOM, позволяющая загружать на сервер дополнительную информацию об условиях проведения обследования
• DICOM Query/Retrieve - запрос и получение данных пациента и изображений с сервера
• DICOM Cardiac S/R - структурированный отчет по кардиологии в формате DICOM
• DICOM Vascular S/R - структурированный отчет по ангиологии в формате DICOM
• DICOM Ob/Gyn S/R - структурированный отчет по акушерству и гинекологии в формате DICOM
• DICOM Breast S/R - структурированный отчет по обследованию молочной железы в формате DICOM

Возможные датчики для УЗИ аппарата Mindray DC-45

• C5-2 - Конвексный датчик для абдоминальных исследований, акушерства, гинекологии, урологии и сосудистых исследований
• 6C2 - Микроконвексный высокочастотный датчик для педиатрии и неонатологии
• D7-2E - Конвексный датчик объёмного сканирования в реальном масштабе времени (необходим модуль 4D)
• 7L4A - Линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• L12-3E - Линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• L14-6 - Высокочастотный линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• L14-6NE - Высокочастотный линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• 7L5 – Широкий линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• L7-3 – Низкочастотный линейный датчик для глубокорасположенных структур и сосудов верхних и нижних конечностей
• V11-3 - Микроконвексный внутриполостной датчик для гинекологии, акушерства, урологии
• V10-4B - Микроконвексный внутриполостной датчик с эргономичной изогнутой рукояткой для гинекологии, акушерства, урологии
• CB10-4 - Эндоректальный биплановый датчик (микроконвекс/микроконвекс) для урологии
• DE11-3 - Микроконвексный внутриполостной датчик объёмного сканирования в реальном масштабе времени (необходим модуль 4D)
• P4-2 - Секторный фазированный датчик для кардиологических, транскраниальных и абдоминальных исследований
• P7-3 - Секторный фазированный педиатрический датчик для кардиологических, транскраниальных и абдоминальных исследований
• CW5s - Фазированный карандашный датчик для "слепых" сосудистых исследований, 5 МГц

Возможные биопсийные насадки к датчикам

• NGB-004 - многоразовая (металлическая) биопсийная насадка для датчиков V11-3/B, размер 16G
• NGB-005 - многоразовая (металлическая) биопсийная насадка для датчиков 6C2
• NGB-006 - одноразовая (пластиковая) биопсийная насадка для датчика 3C5A
• NGB-006 - многоразовая (металлическая) биопсийная насадка для датчика 3C5A
• NGB-007 - одноразовая (пластиковая) биопсийная насадка для датчиков 7L4A,7L5, L7-3, L12-3Е, L14-6NE
• NGB-007 - многоразовая (металлическая) биопсийная насадка для датчиков 7L4A,7L5, L7-3, L12-3Е, L14-6NE
• NGB-011 - многоразовая (металлическая) биопсийная насадка для датчиков P4-2
• NGB-016 - многоразовая (металлическая) биопсийная насадка для датчика L14-6

Возможные дополнительные принадлежности

• Left transducer holder - держатель внутриполостного датчика с креплением с левой стороны сканера
• Right transducer holder - держатель внутриполостного датчика с креплением с правой стороны сканера
• Foot switch (2 keys) - водонепроницаемый ножной переключатель с двумя горячими клавишами (USB порт)
• Foot switch (3 keys) - водонепроницаемый ножной переключатель с тремя горячими клавишами (USB порт)
• 1D Barcode reader - сканер штрихкодов (USB)
• Gel Warmer - подогреватель геля с двумя степенями подогрева

Клинические изображения Mindray DC-45

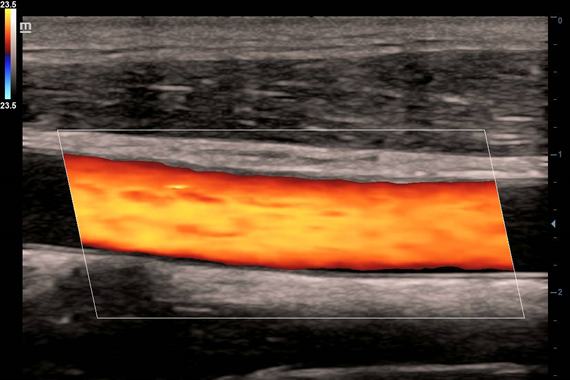

Carotid color

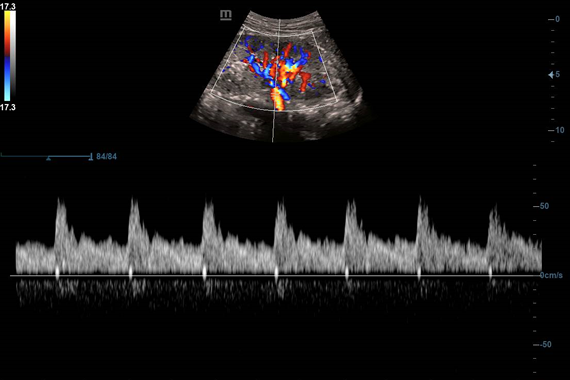

Kidney artery triplex

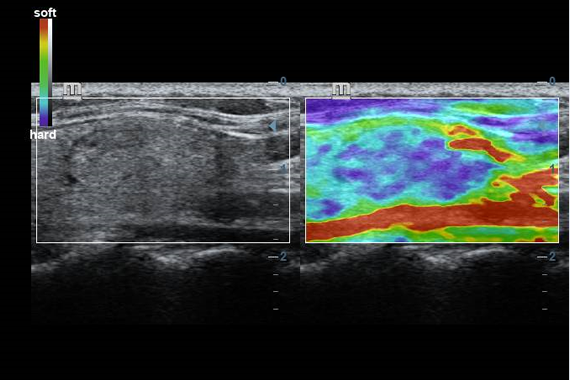

Natural touch elastography of thyroid mass

Normal Kidney, 2D

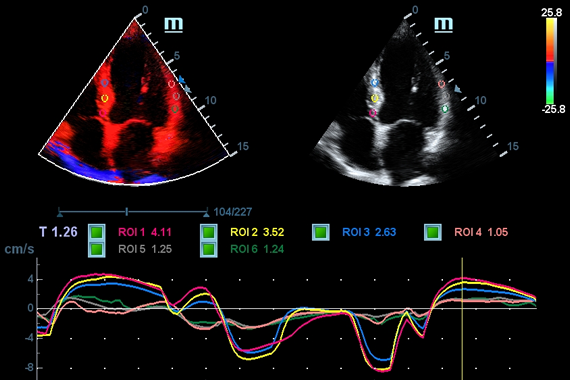

TDI QA

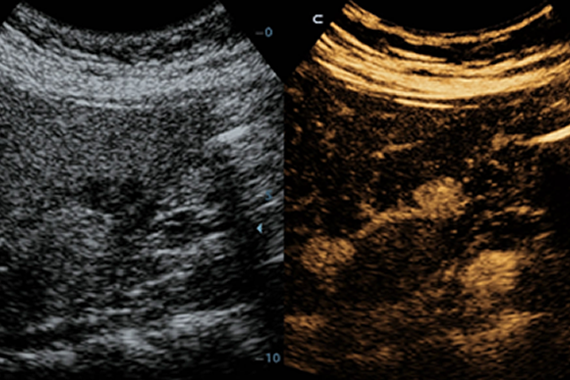

UWN contrast imaging, liver tumor

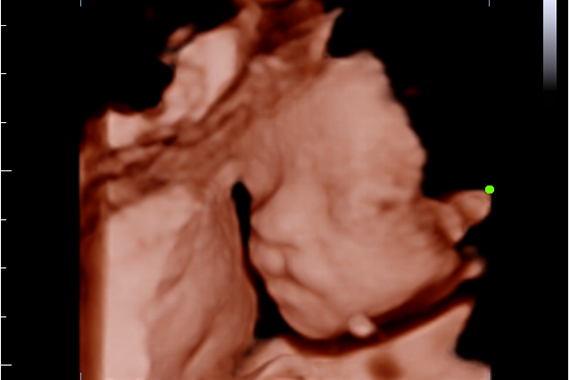

Baby face iLive

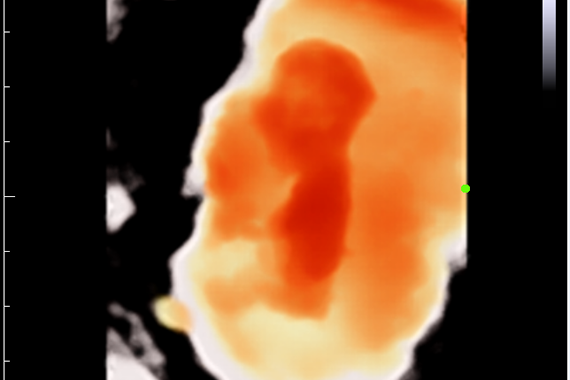

Fetal 4D with iLive

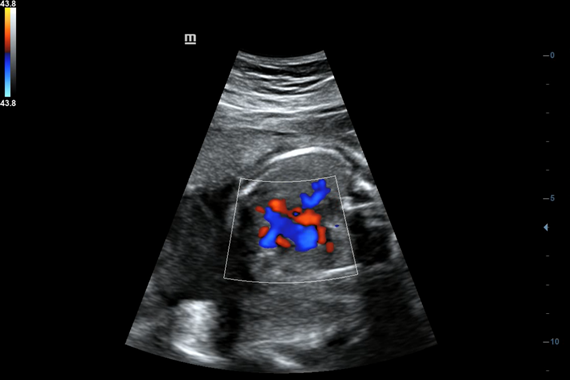

Fetal heart CFM

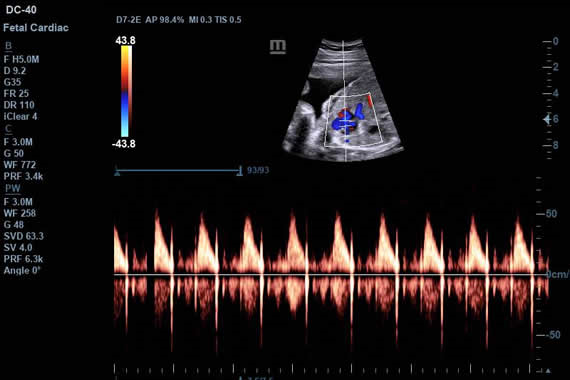

Fetal Heart PW

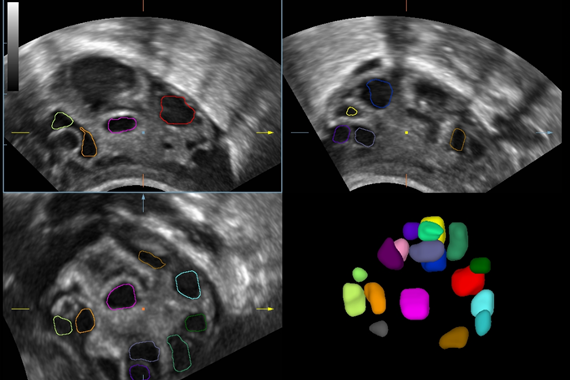

Smart FLC

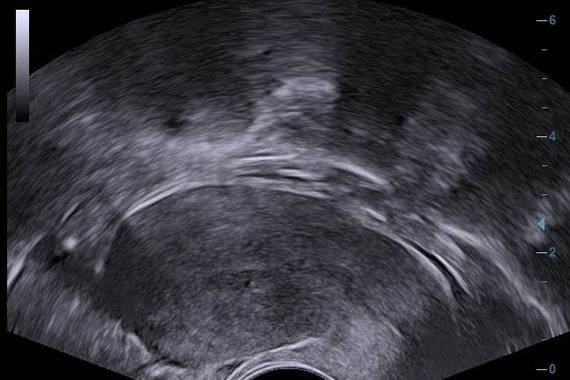

Uterus 2D

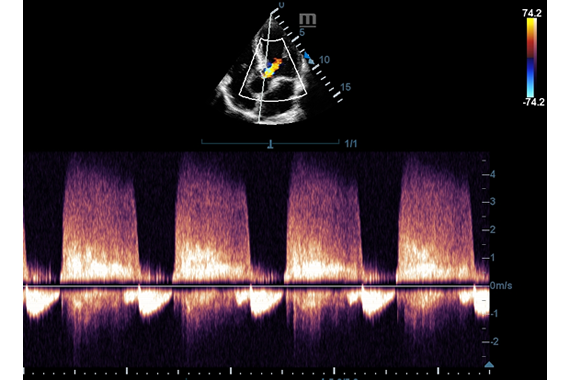

AR, CW

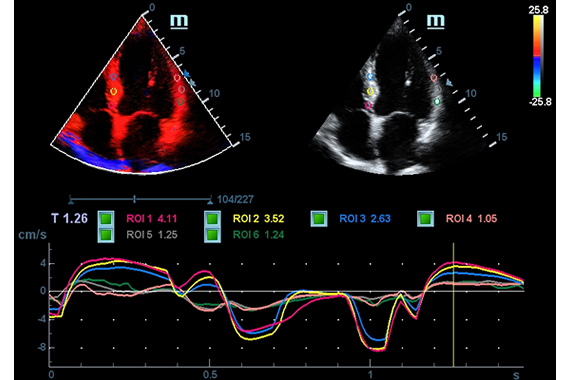

Cardiac TDI QA

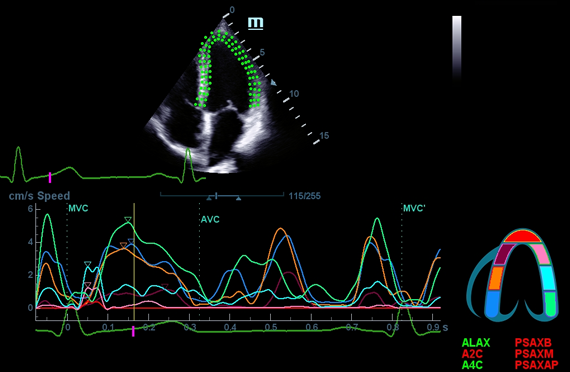

Cardiac TT QA

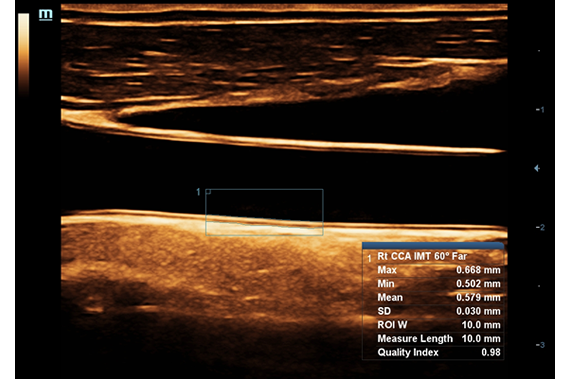

Common Carotid Artery IMT

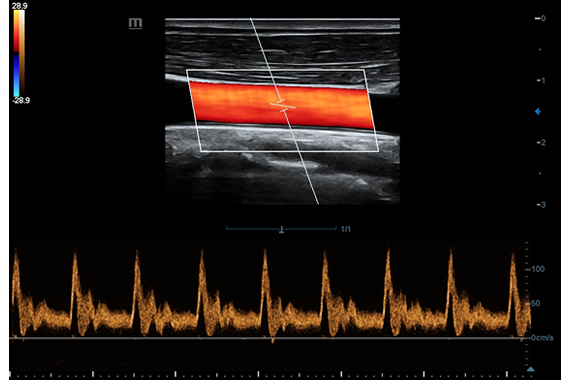

Common Carotid Artery PW

Видео обзор аппарата УЗИ Mindray DC-45
