Mindray M7

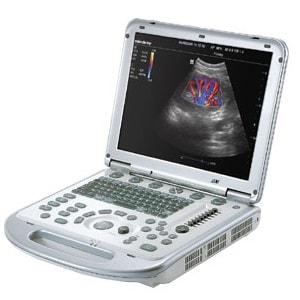

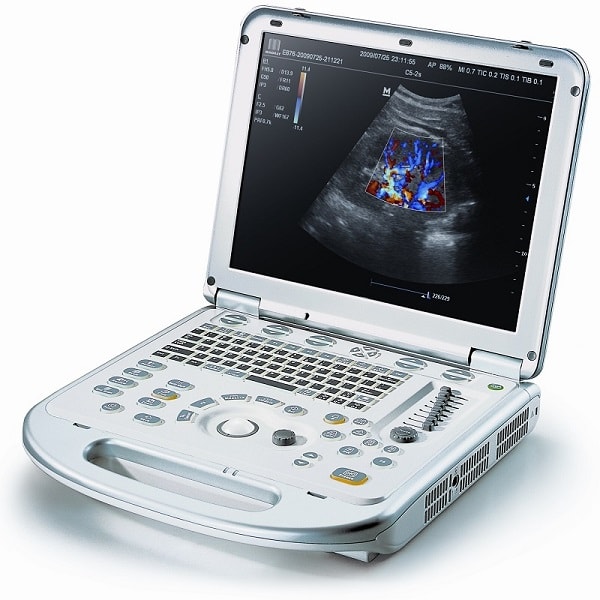

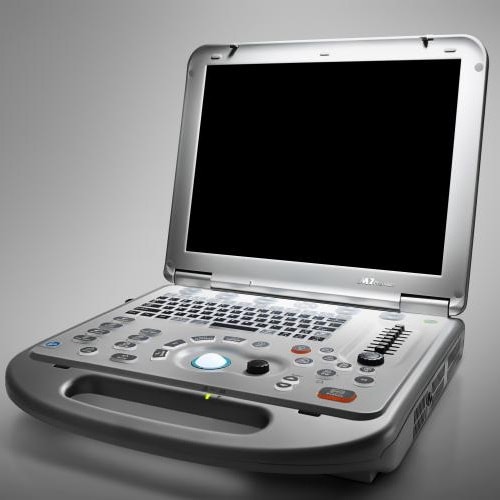

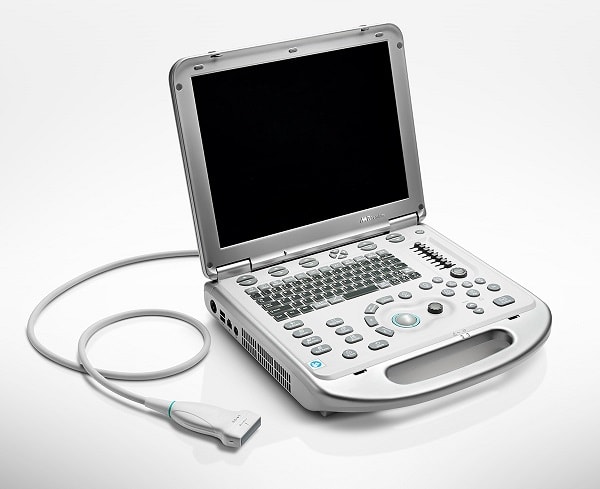

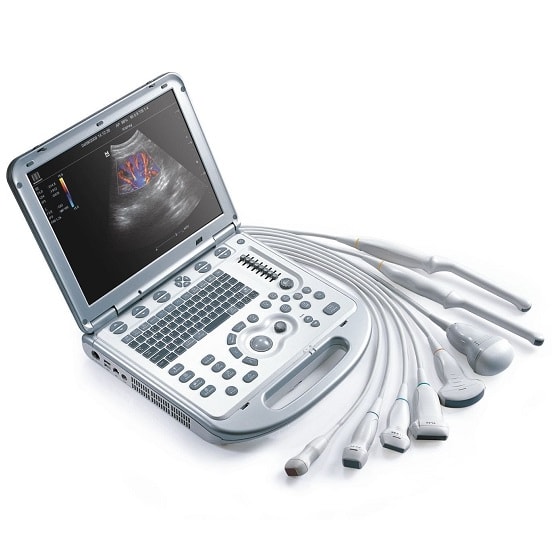

Портативный УЗИ аппарат Mindray M7

Видео обзор

Mindray M7 – это новая ультрасовременная модель УЗИ аппарата с цветным допплером, открывающая специалистам целый ряд новых диагностических возможностей.

Преимущества Mindray M7

• Такой же мощный, как профессиональная стационарная система DC-7.
• Такой же легкий и компактный, как младшая переносная модель М5.
• Разработан специально для работы в напряженных условиях крупных клиник.
• LCD монитор нового поколения с увеличенной яркостью дисплея на 25% позвляет получать еще более информативное изображение.

Области применения Mindray M7

Широкий список режимов и новейших технологий, позволяет использовать переносной УЗИ аппарат M7 для профессиональных исследований в любой области, в т. ч. кардиологии, акушерстве/гинекологии, и получать четкое изображение высокого качества, обладающее максимальной информативностью и высокой диагностической достоверностью.

Диагностические режимы и технологии

• B-режим;
• M-режим;
• анатомический М-режим (3 линии);
• цветной М-режим (CM);
• цветовое картирование (Color);
• энергетический и направленный доплер (Power и DirPower);
• импульсно-волновой доплер (PW);
• постоянно-волновой доплер (CW);
• получение трехмерного изображения методом свободной руки без использования объемных датчиков (Smart 3D);
• получение трехмерного изображения с помощью объемных датчиков (Static 3D);
• получение трехмерного изображения в реальном режиме времени (4D);
• получение панорамного изображения в реальном режиме времени (iScape);
• тканевая доплерография (TDI);
• функция высокой частоты повторения импульсов (HPRF);
• технология формирования тканевой гармоники (THI);
• фазово-инверсная тканевая гармоника;
• технология iBeam™ – технология увеличения пространственного разрешения изображения без изменения частоты кадров;
• технология iClear ™, которая обеспечивает значительное снижение зернистости изображения для лучшего различия тканей; улучшает детализацию, увеличивая при этом диагностическую достоверность; увеличивает контрастное разрешение без изменения пространственного разрешения;
• iTouch™ – интеллектуальная оптимизация изображения одним нажатием;
• iZoom™ – автоматическое увеличение изображения на размер экрана одной кнопкой без потери качества и детализации.

Портативный УЗИ сканер М7 производства Mindray позволяет выполнять многочисленные исследования, от абдоминальных до кардиологических, с высокой точностью и эффективностью.

Кардиология:

• постоянно-волновой доплер;
• анатомический М-режим Free Xros;
• тканевый допплер, включая цветной тканевый доплер, энергетический тканевый доплер, импульсно-волновой тканевый доплер и М-режим;
• модуль измерения комплекса интимамедии сонной артерии.

Акушерство/гинекология:

• 4D - трехмерная реконструкция в режиме реального времени;
• новый эргономичный дизайн и легкость датчиков позволяют использовать объемный конвексный датчик в режиме 2D так же, как и стандартный конвексный датчик;
• полный пакет измерений и вычислений.

Анестезиология / реанимационная медицина / мускулатура:

• полный набор измерений и расчетов;
• широкий диапазон датчиков: конвексные, линейные, внутриполостные, фазированные и объемные.

Пакеты прикладных программ вычислений и измерений для ультразвукового сканера MINDRAY M7

• общие исследования,
• абдоминальные исследования,
• акушерство,
• гинекология,
• кардиология,
• исследование малых органов,
• урология,
• ангиология,
• педиатрия,
• нервы,
• экстренная медицина.

С портативным УЗИ аппаратом Mindray M7 Вы можете эффективно вести базу данных пациента, быстро и легко сохранять и вводить новые данные, добавлять изображения, хранить кино-петли, искать пациента по различным полям данных или ключевому слову. Кнопки на панели управления расположены таким интеллектуальным образом, что врач без труда может быстро сохранить изображения, кино-петлю, войти в БД пациентов, перейти в необходимый режим. Современные технологии и высокое качество изображения М7 отвечают всем современным требованиям, обеспечивая точность получаемых данных и высокую скорость исследования, М7 позволяет достигнуть полной достоверности в проводимых исследованиях:

• Li-ion батарея обеспечивает долговременную работу в течение от 1,5 до 3 часов;
• покрытие корпуса сканера позволяет защитить от ударов и грязи, что позволяет использовать его в различных условиях;

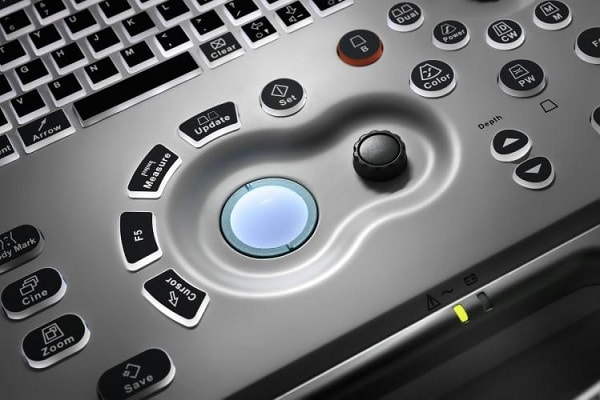

• увеличенный более чувствительный трек-бол с подсветкой и белая подсветка клавиатуры обеспечивают удобство работы с панелью управления;

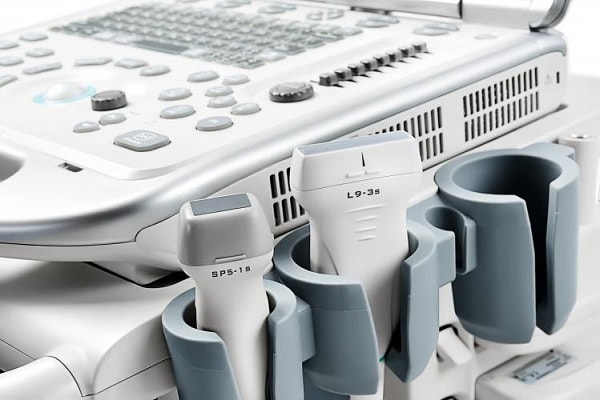

• легкие датчики, разработанные по новой технологии, облегчают работу специалиста, особенно при большом потоке пациентов;

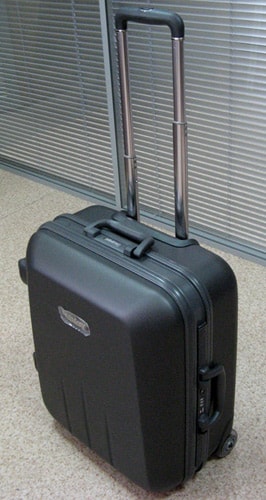

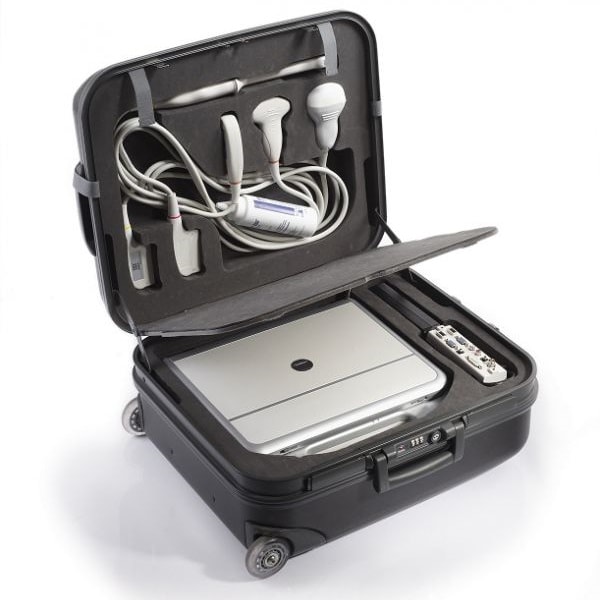

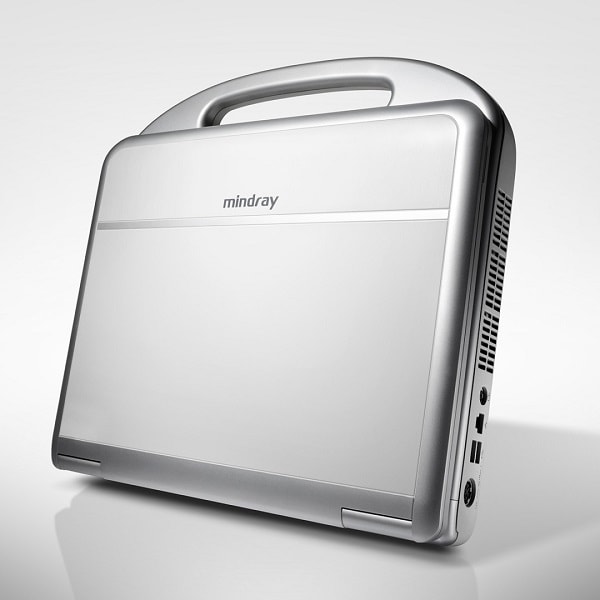

• удобная ручка корпуса сканера и кейс на колесиках для перевозки делают легкой и удобной транспортировку сканера;
• модуль iRoam беспроводной передачи данных, DICOM 3.0 и модуль M-Scan Pack позволят с легкостью передавать данные на совместимые устройства;

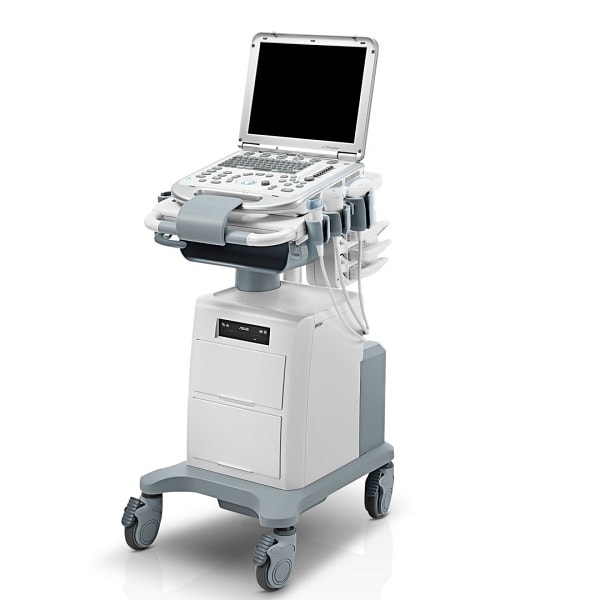

• специально разработанная тележка, позволяющая одновременно подключать к ультразвуковому сканеру Mindray M7 три датчика и дополнительный 15-дюймовый дисплей, позволяют использовать М7 при биопсии, хирургических операциях, проводимых под контролем ультразвука, или при акушерских исследованиях.

Комплектация портативного аппарата Mindray M7

Основная консоль ультразвукового сканера Mindray M7:

• 15-дюймовый жидкокристаллический (LCD) монитор высокого разрешения;
• B-режим;
• M-режим;
• импульсно-волновой доплер (PW);
• импульсный доплер для высоких скоростей потока (HPRF);
• цветной доплер (Color Doppler);
• энергетический доплер (Power Doppler);
• направленный доплер (Directional Power Doppler);
• технология формирования тканевой гармоники (THI);
• пульсово-реверсивная тканевая гармоника (Phase Invetsion THI);
• технология iClear, которая обеспечивает значительное снижение зернистости изображения для лучшего различия тканей; улучшает детализацию, увеличивая при этом диагностическую достоверность; увеличивает контрастное разрешение без изменения пространственного разрешения;
• технология iBeam (Spatial Compounding Imaging) – пространственно-составное изображение; технология увеличесния пространственного разрешения ультразвукового изображения без изменения частоты кадров;
• i-Touch – оптимизация изображения одной кнопкой;
• iZoom – автоматическое увеличение изображения на размер экрана одной кнопкой без потери качества и детализации;
• жесткий диск на 160 Гб и iStation – платформа управления базой данных пациентов;
• S-Video выход, 2 USB порта;
• аккумуляторные батареи и сетевой адаптер;
• кейс для переноски/перевозки.

Модули формирования изображения для УЗИ сканера Mindray M7

• модуль постоянно-волнового доплера (CW), поставляется только вместе с основной консолью;
• модуль 4D - 3D-режим (режим трехмерной реконструкции) в реальном времени с использованием объемных датчиков, поставляется только вместе с основной консолью.

Программное обеспечение для переносного ультразвукового аппарата Mindray M7

• Free Xros – анатомический М-режим;
• Free Xros, CM mode - Программа количественного анализа в режиме тканевого допплера (требуется установленная опция TDI);
• iScape View – модуль получения панорамного изображения;
• Smart 3D – получение трехмерного (3D) ультразвукового изображения методом свободной руки без использования объемных датчиков;
• IMT – измерения и анализ толщины комплекса интимамедии (КИМ) сонной артерии;
• TDI – тканевая доплерография: получение ультразвукового изображения в режиме тканевого доплера, включая цветной тканевый доплер (Color TDI), энергетический тканевый доплер (Power TDI), импульсно-волновой доплер(PW-TDI), М-режим (TDI M);
• TDI Quantification Analysis - Программа количественного анализа в режиме тканевого допплера (требуется установленная опция TDI).

Специализированные пакеты программ для ультразвукового сканера Mindray M7. Режимы обследований, аннотации, метки тела и пакеты измерений для:

• акушерства;
• гинекологических исследований;
• кардиологичсеких исследований;
• исследования малых органов;
• урологии;
• исследований периферических сосудов;
• педиатрии;
• применения для реанимационной медицины;
• исследования нервов.

Датчики для портативного УЗИ аппарата Mindray M7

DICOM для Mindray M7
• Basic Network – хранение и распечатка изображений и комментариев в формате DICOM, загрузка данных с DICOM-сервера, составление специализированных отчетов в акушерстве/гинекологии, ангиологии и кардиологии.

Принадлежности для ультразвукового сканера Mindray M7
• iRoam – адаптер беспроводной сети;
• IOM-21, iDock (USB, ЭКГ, последовательный порт, аудио-выход л/п, вход для микрофона, дистанционное управление, композитный видео-выход. DVI выход)
• ECG-21, ЭКГ-модуль (IEC или AHA), совместим только при подключении с IOM-21;
• VAM-11, Видео/аудио модуль (видео и аудио входы, композитный видео-вход, S-видео, аудио л/п);
• внешний DVD-R/W
• водонепроницаемый ножной переключатель (USB);
• аккумуляторные батареи;
• мобильная тележка UMT-200;
• мобильная тележка UMT-300.
