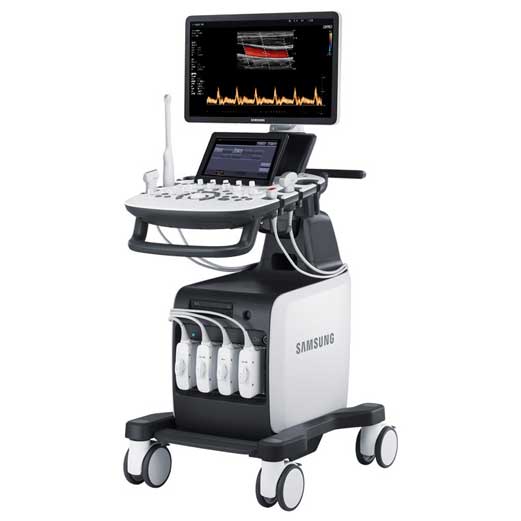

Samsung Medison HS50

Области применения Samsung HS50

• акушерство и гинекология;
• онкология;
• кардиология;
• педиатрия/неонатология;
• УЗИ сосудов, костно-мышечной системы, поверхностных структур, молочной железы, органов брюшной полости;
• эхография транскраниальная, чреспищеводная;
• урология/нефрология.

Особенности и преимущества Samsung HS50

Превосходное удобство

• компактный, эргономичный, маневренный;
• большой LED монитор 21,5” с высоким разрешением 1920x1080;
• 10,1" сенсорная панель управления для более комфортного рабочего процесса;
• разъемы для одновременного подключения до 5-х датчиков (4 + 1 CW);
• USB-порты (для подключения периферических устройств, внешних накопителей: флеш-карт);
• Кинопамять - автоматическая видео-запись фрагмента исследования с возможностями "перемотки", редактирования, проведения расчетов и последующей записи видео в файл.

Современные технологии для экспертных исследований

• полный набор технологий для проведения экспертных 3D/4D/5D исследований;
• расширенные функции визуализации (S-Harmonic, ClearVision, S-Flow);
• простое и точное измерение толщины интима-медиа (Auto IMT+);
• высокочувствительная эластография (ElastoScan);
• технология наведения иглы (NeedleMate+);
• автоматическая оптимизация (Quick Preset, EZ-Exam +, QuickScan);
• фильтр шумоподавления ClearVision для создания более четких 2D-изображений;
• технология направленной визуализации S-Flow с энергетическим допплером позволяет обнаруживать мельчайшие сосуды.

Базовая комплектация Samsung HS50

• консоль - сканер HS50 RUS,
• монитор 21.5",
• изменение положения панели управления,
• предустановленные и программируемые пользователем наборы параметров настройки, включая 1, 2 и 3-й триместры беременности,
• встроенные модули: цветного, энергетического, направленного энергетического и импульсно-волнового допплера,
• М-режим,
• 3D Freehand,
• автоматическая трассировка доплеровского спектра и автоматические расчеты в режиме реального времени,
• тканевая гармоника, гармоника с фазовой инверсией S-Harmonic,
• трапециевидное сканирование,
• ClearVision,
• MultiVision,
• QuickScan в В-режиме, режиме цветного и спектрального допплера,
• поддержка монокристальных (в том числе объемных) датчиков,
• программа управления данными пациентов, программа поиска данных по индексам, автоматическое и ручное составление протоколов и отчетов, форматирование отчетов с добавлением изображений, программы для расчетов в акушерстве, гинекологии, исследований сердечно-сосудистой системы плода, ангиологии, органов брюшной полости, щитовидной и молочной желез, суставов, тазобедренного сустава новорожденного,
• Biometry Assist,
• встроенный DVD-RW привод,
• 6 USB-портов,
• сенсорная панель управления,
• руководство по эксплуатации на русском языке.

Дополнительные опции

• кардиопакет (включает специализированные кардиологические расчеты, тканевой доплер, анатомический М-режим),
• модуль постоянно-волнового доплера CW,
• модуль 3D/4D (Static 3D + Live 3D), STIC, Realistic Vue, 2D NT, 5D NT, 5D Follicle,
• ElastoScan,
• E-Strain,
• Auto IMT+,
• Strain+,
• StressEcho,
• модуль ЭКГ,
• Panoramic,
• модуль NeedleMate+,
• модуль EZ Exam,
• DICOM,
• Mobile Export,
• аккумуляторная батарея,
• подогреватель геля,
• ножная педаль управления,
• лоток для принтера.

Режимы визуализации

• B (2D) - двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (в том числе пульс-инверсная).
• M - одномерный режим для исследования сердца, анатомический М-режим (необходим кардиопакет), CM - цветной М-режим (необходим кардиопакет).
• CD - цветное допплеровское картирование с возможностью изменения допплеровского угла.
• PD - энергетический допплер с возможностью изменения допплеровского угла.
• S-Flow – технология цветового допплеровского картирования с повышенной чувствительностью.
• TDI - тканевый допплер (необходим кардиопакет).
• PW - импульсно-волновой допплер, steering - изменение допплеровского угла в режимах CD и PD, автоматический анализ допплеровских кривых.
• HPRF - высокочастотный импульсно-волновой допплер.
• CW - постоянно-волновой допплер (опция).
• 3D Freehand - режим статической 3D реконструкции обычными двумерными датчиками.
• 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера (необходим Static 3D).
• 4D - трехмерное сканирование объемными датчиками в реальном масштабе времени (необходим Live 3D).
• Режимы одновременного отображения на экране 2-х, 4-х и более изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени.
• Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD).
• Трапециевидный режим (для линейных датчиков).
• Масштабирование.

Опции УЗИ аппарата Samsung HS50

• Система Static 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера.
• Система Live 3D - трехмерное сканирование объемными датчиками в реальном масштабе времени (4D).
• Кардиопакет: тканевый допплер (TDI) + анатомический М-режим + цветной М-режим (CM) + специализированные кардиологические расчеты.
• Модуль синхронизации с ЭКГ.
• Модуль CW - постоянно-волновой допплер.
• Модуль Strain+ - недоплеровская методика количественной оценки глобальной и локальной сократимости левого желудочка сердца.
• Модуль Stress Echo – программа для исследования сердца под нагрузкой.
• Пакет опций 3D XI (объемная ультразвуковая томография).
• Модуль 5D NT - программа автоматического измерения ТВП и интракраниального пространства плода в режиме объемного сканирования.
• Модуль 5D Follicle - программа автоматического определения и измерения размера и объема фолликулов в режиме объемного сканирования.
• Модуль Realistic Vue - программа реконструкции реалистичного 3D УЗИ, при котором на объемное изображение накладывается виртуальный источник освещения. Специальный процессинговый алгоритм воспроизводит трехмерную анатомию плода с исключительной детализацией.
• Модуль STIC - объемная динамическая визуализация сердца плода.
• Модуль 2D NT - полуавтоматическое измерение толщины воротникового пространства (маркер синдрома Дауна).
• Модуль Auto IMT - автоматическое вычисление комплекса интима-медиа общей сонной артерии (Intima Media Thickness). Данная оценка имеет большое значение для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда.
• Модуль Elastoscan - программы эластографии (качественная оценка) для исследований щитовидной железы, молочной железы у женщин и предстательной железы у мужчин.
• Mодуль E-Strain - программа количественной оценки эластичности тканей по выбранной зоне (необходим модуль Elastoscan).
• Модуль Panoramic – панорамное сканирование.
• Needle Mate+ - программа улучшения визуализации биопсийной иглы за счет увеличения ее контрастности на экране и изменения угла сканирования линейного датчика (Beam Steering).
• Модуль Mobile Export - программа передачи ультразвуковых изображений и данных плода с ультразвукового сканера на смартфон.
• Педаль дистанционного управления.
• Подогреватель геля.
• Аккумуляторная батарея.
• Система DICOM - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).

Пакет 3D XI (объемная ультразвуковая томография)

• MSV (Multi-Slice View или мультислайсинг) - возможность одновременного просмотра на экране множественных срезов, полученных при трехмерном сканировании.
• VolumeCT - трехмерная реконструкция изображений в виде куба (Cube Sectional View) или трех пересекающихся плоскостей (Cross View).
• OVIX (Oblique View eXtended) - получение фрагмента трехмерного изображения (в виде нескольких полупрозрачных сканов, последовательно наложенных один на другой) в направлении произвольного косого среза трехмерного объекта исследования.

Инновационные технологии

• S-Vue датчики - некоторые датчики имеют улучшенный монокристаллический тип пьезоэлементов (технология изготовления пьезоэлементов из выращенных монокристаллов).
• Quick Scan - режим автоматической настройки изображения (нажатием одной кнопки) исследуемого органа в B-, C и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов).
• S-Harmonic - улучшенный вариант тканевой гармоники, повышающий качество визуализации глубоко расположенных структур.
• SRF (Speckle Reduction Filter) - фильтр подавления шума.
• VCE (Volume Contrast Enhancement) - функция усиления качества изображения трехмерного объекта за счёт удаления зон с неотчётливой визуализацией.
• VSI (Volume Shade Imaging) - "визуализация объемных оттенков" на 3D-изображении.
• FSI (Full Spectrum Imaging) - многоступенчатый алгоритм получения избирательного контрастирования изображения по всей глубине сканирования.
• See-Thru - технология, использующая объединение трехмерного энергетического допплера и серошкального 3D изображения.
• Inversion 3D - применение "инверсного 3D" обеспечивает более глубокую оценку сосудистых и кистозных структур, создавая объёмный "слепок" области интереса.
• Color STIC - цветная трехмерная реконструкция или мультиплановое изображение сокращений сердца плода в сочетании с цветным допплером в режиме реального времени (необходим модуль STIC).
• EZ Exam - программа протоколирования этапов ультразвукового исследования с последующим включением необходимых режимов при проведении исследования.

Основные измерения

• В-режим: расстояние, периметр, угол, площадь, эллипс, окружность, объем.
• D-режим: скорость, давление, ускорение, замедление.
• M-режим: время, расстояние, уклон.

Пакеты расчетов (измерения и отчеты)

• Гинекология:
  матка, левый и правый яичники, левый и правый фолликулы, левая и правая яичниковые артерии, левая и правая маточные артерии, эндометрий, киста, опухоль, объемное образование и др.
• Акушерство:
  биометрия плода (плодное яйцо (GS), теменно-копчиковая длина (CRL), бипариетальный размер головки (BPD), лобно-затылочное расстояние (OFD), окружности головы (НC), передне-задний размер живота (APD), поперечный размер живота (TAD), окружность живота (AC), длина бедра (FL) и др.), длинные кости плода (плечевая (Humerus), локтевая (Ulna), лучевая (Rad), большеберцовая (Tibia), малая берцовая, ключица (Clav) и позвоночник (LV), краниологическое исследование плода (мозжечок (CEREB), внешнее (OOD) и внутреннее (IOD) межглазничные расстояния, большая цистерна, шейная складка, боковые желудочки, носовая кость), другие показатели плода (ступня, ухо, средняя фаланга, почки, таз), индекс околоплодных вод (AFI), допплерометрия (пупочная артерия, средняя мозговая артерия, маточные артерии, плацентарная артерия, сонные артерии, аорта плода, венозный проток, ЧСС плода); уравнения для оценки веса плода (Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz)); таблицы, определяемые пользователем.
• Сердце плода:
  измерения в В-режиме (отношение площади сердца и грудной клетки), измерения в М-режиме (толщина межжелудочковой перегородки в диастолу, конечнодиастолический размер левого желудочка, толщина задней стенки левого желудочка в диастолу, толщина межжелудочковой перегородки в систолу, размер левого желудочка в систолу, толщина задней стенки левого желудочка в систолу, внутренний размер правого желудочка в диастолу), измерения в режиме спектрального допплера (легочный ствол, артериальный проток, нижняя полая вена, венозный проток, восходящая аорта, нисходящая аорта, трансмитральный кровоток, митральная регургитация, трикуспидальный кровоток, трикуспидальная регургитация, индекс преднагрузки, ЧСС).
• Пакет кардиологических исследований.
  - М-режим: измерение диаметра аорты, передне-заднего размера ЛП, толщины МЖП (систолическая и диастолическая), толщины ЗСЛЖ (систолическая и диастолическая), размеров ЛЖ и ПЖ (систолический и диастолический), ФВ (Teichholz).
  - B-режим: измерение диаметра аорты (восходящей, дуги, нисходящей, на уровне синусов Вальсальвы, на уровне створок аортального клапана), определение размеров ЛП и ПП (максимальный, минимальный, систолический, диастолический, переднее-задний, верхнее-нижний, медиально-латеральный), расчет объемов ЛП и ПП, объемов ЛЖ (метод "Площадь-Длина", метод дисков (Simpson)), массы миокарда ЛЖ, индекса массы миокарда ЛЖ.
  - CD-режим (ЦДК): измерение радиуса ПФСМР (PISA), полуколичественная оценка трансмитрального, транстрикуспидального, трансаортального и транспульмонального кровотока (оценка регургитации), оценка аномальных сбросов крови через МПП И МЖП.
  - PW-режим (импульсно-волновой допплер): автоматическая, полуавтоматическая и ручная трассировка допплеровского спектра митрального, аортального и трикуспидального клапанов, клапана легочной артерии, кровотока в выходном тракте ЛЖ и ПЖ (пиковая/средняя скорость, пиковый/средний градиент давления, время изоволюметрического расслабления ЛЖ, время ускорения, замедления, выброса), оценка кровотока легочных и печеночных вен.
  - CW-режим (постоянно-волновой допплер): программы расчета работы митрального, аортального и трикуспидального клапанов, клапана легочной артерии.
  - TD-режим (тканевой допплер): количественная оценка локальной сократительной функции стенок ЛЖ и ПЖ.
• Сонные артерии:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, средняя толщина интимы, объемный кровоток.
• Артерии верхних конечностей:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Артерии нижних конечностей:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Вены нижних конечностей:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; максимальная скорость, диаметр сосуда.
• Сосуды брюшной полости:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Урология:
  объем мочевого пузыря, остаточный объем, объем предстательной железы по WG, объем Т-зон, объем почки (методы измерения объема: три расстояния, три расстояния и коэффициент, эллипсоид).

Возможные датчики для УЗИ аппарата HS50 RUS

Примеры клинических изображений УЗИ аппарата hs50 A-RUS (Samsung Medison)

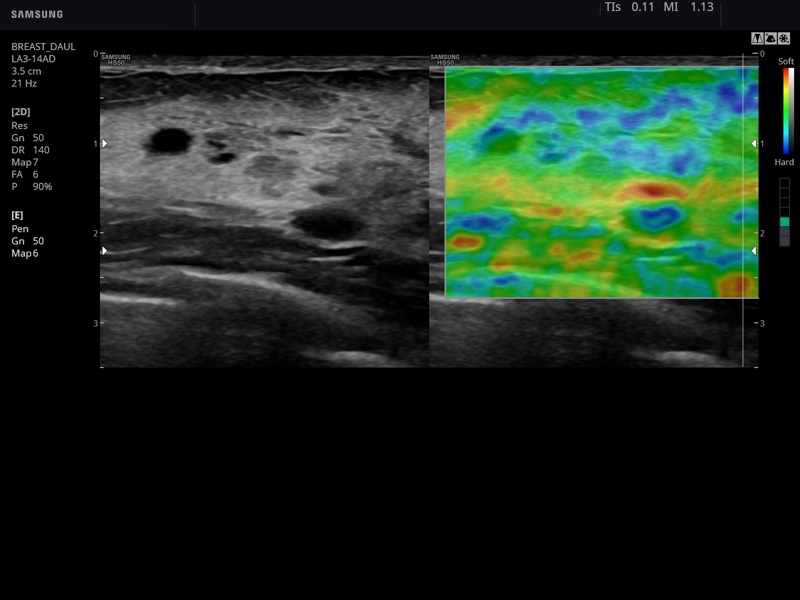

Молочная железа, Elastoscan.

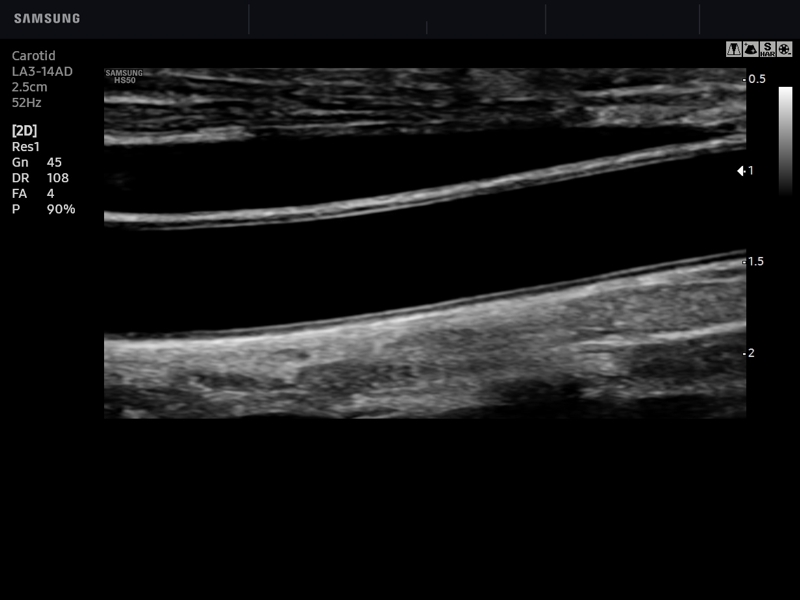

Общая сонная артерия.

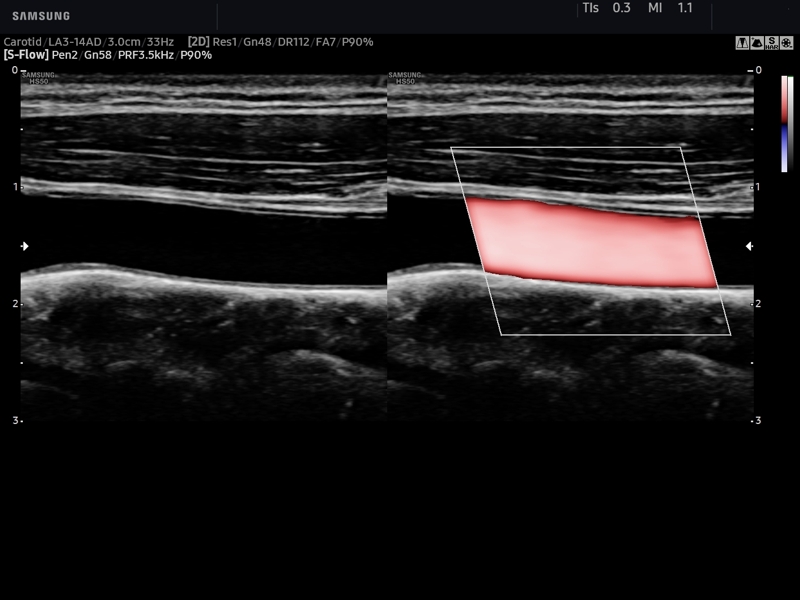

Общая сонная артерия, S-Flow™.

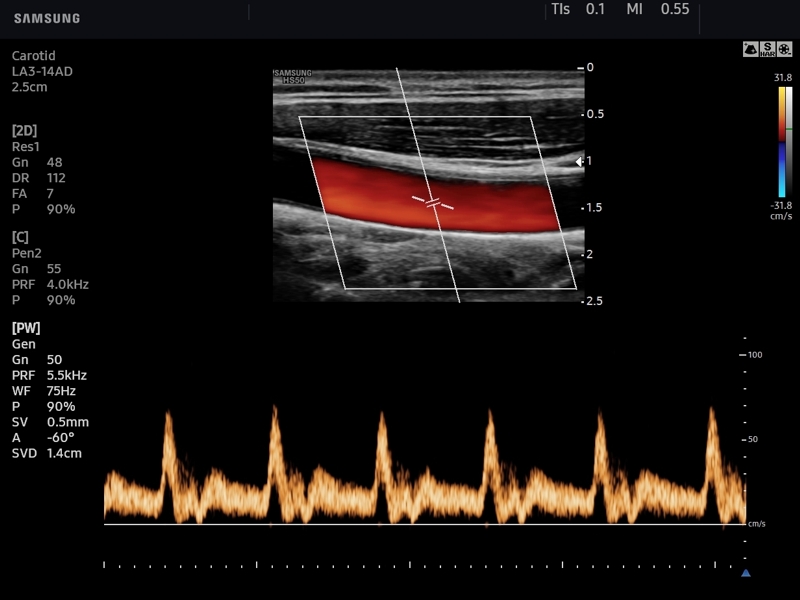

Общая сонная артерия, триплексный режим.

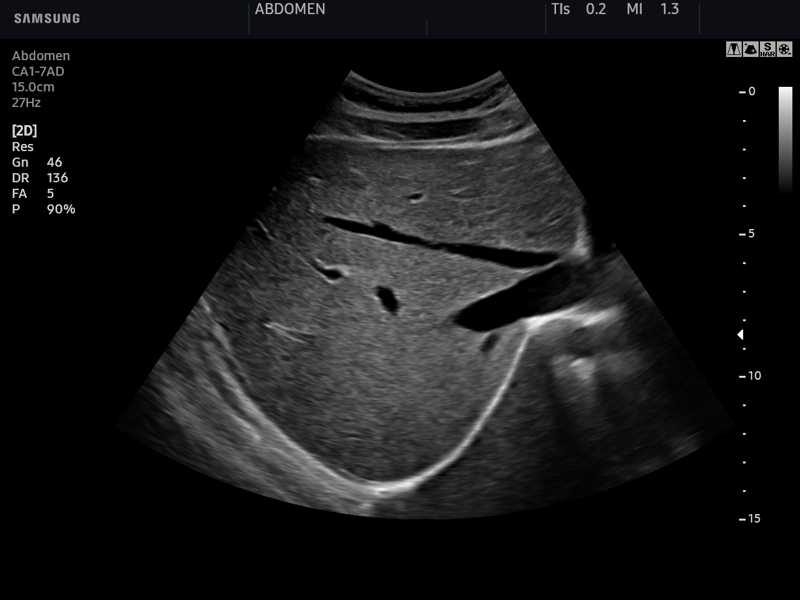

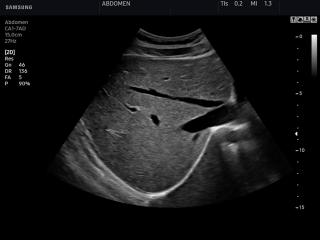

Печень.

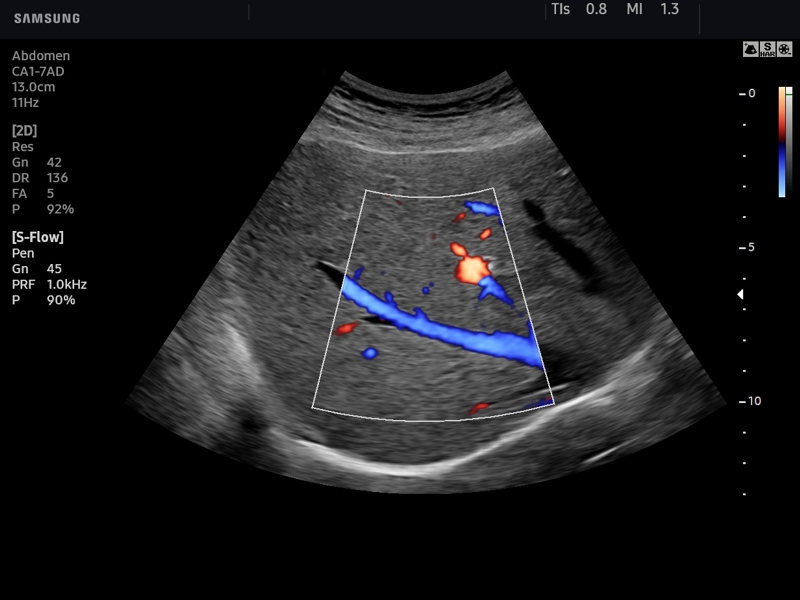

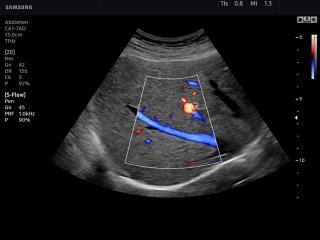

Печень, S-Flow™.

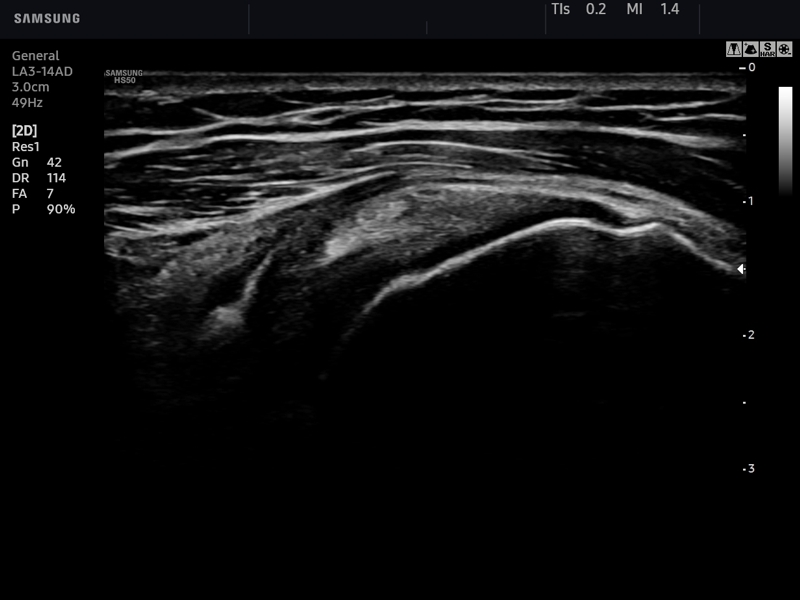

Плечевой сустав.

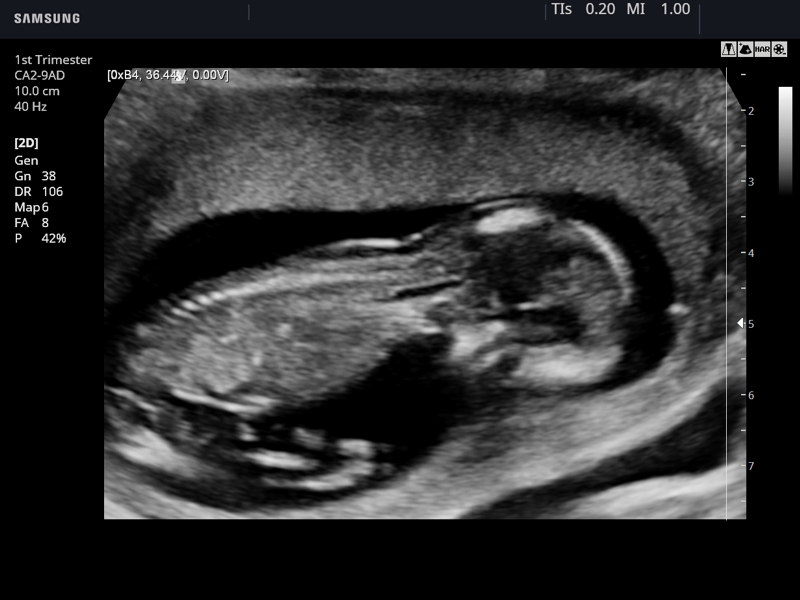

Плод, 1-ый триместр.

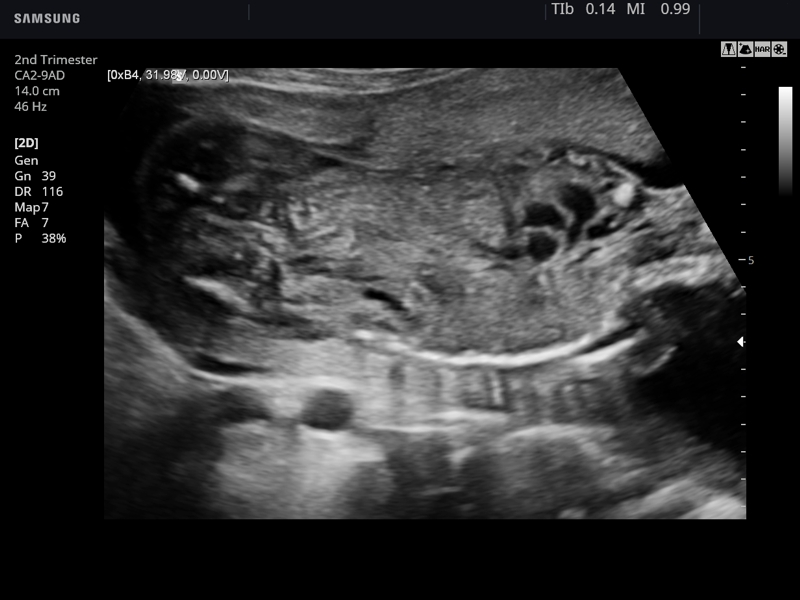

Плод, брюшная полость.

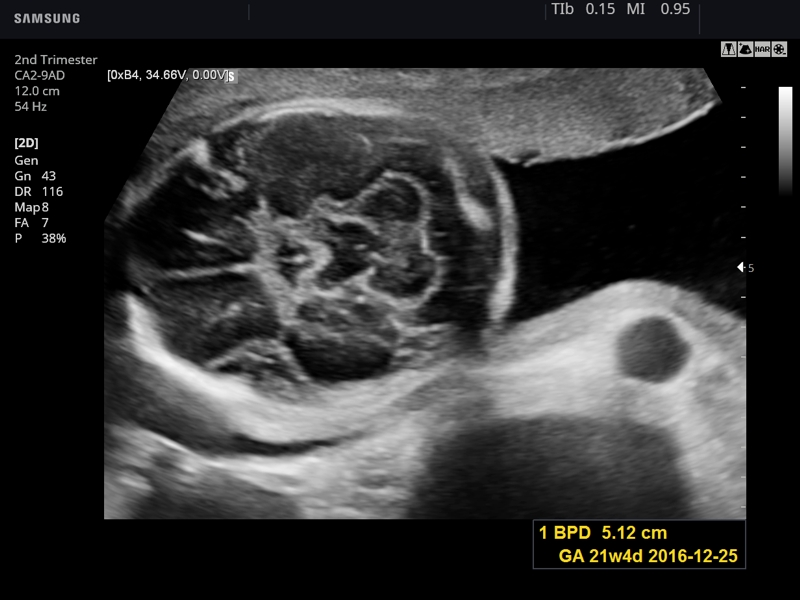

Плод, головной мозг.

Плод, пуповина, триплексный режим.

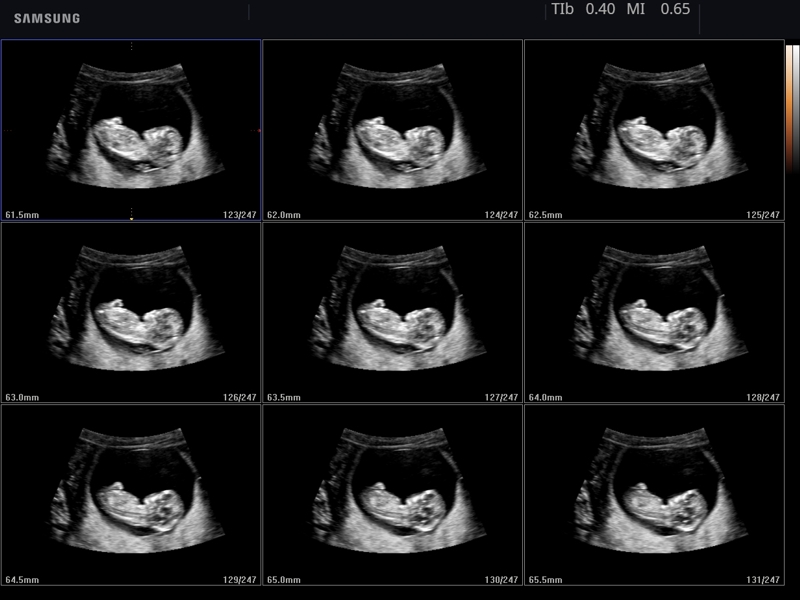

Плод, ранний срок беременности, MSV.

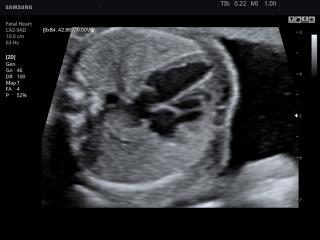

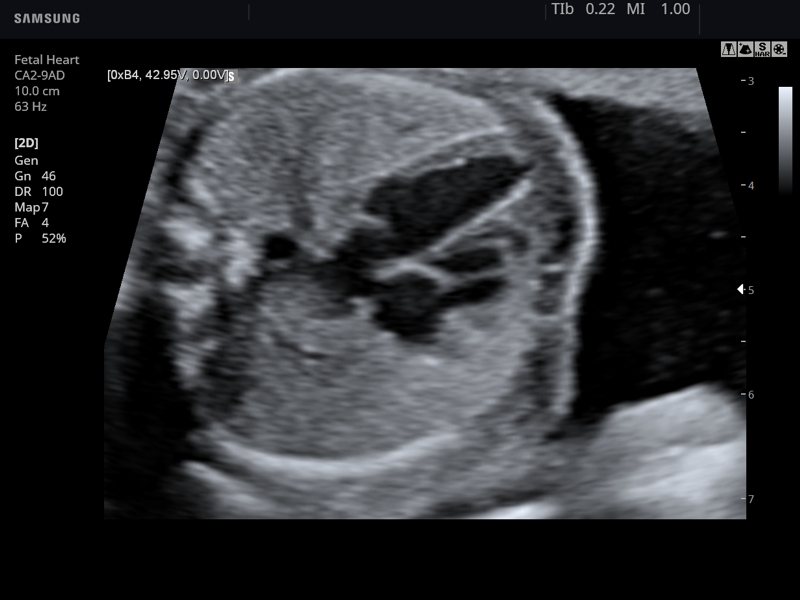

Плод, сердце.

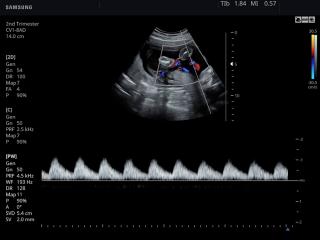

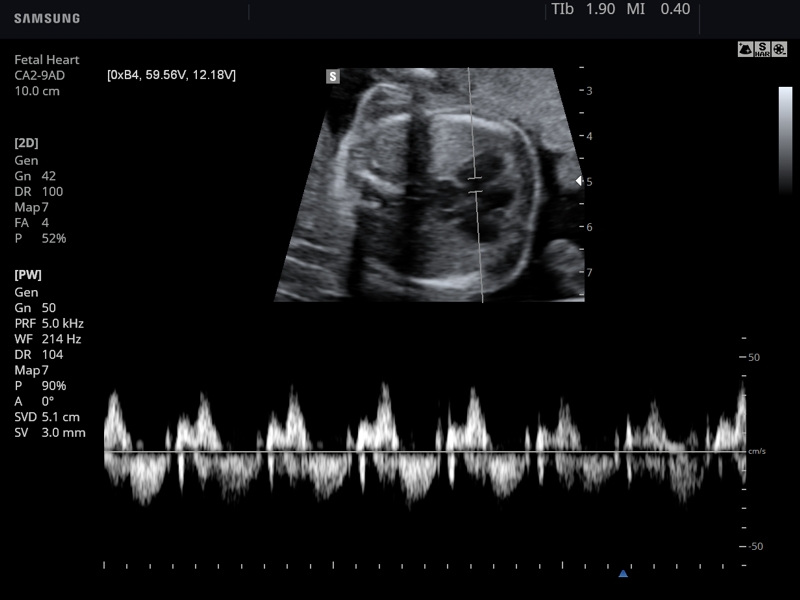

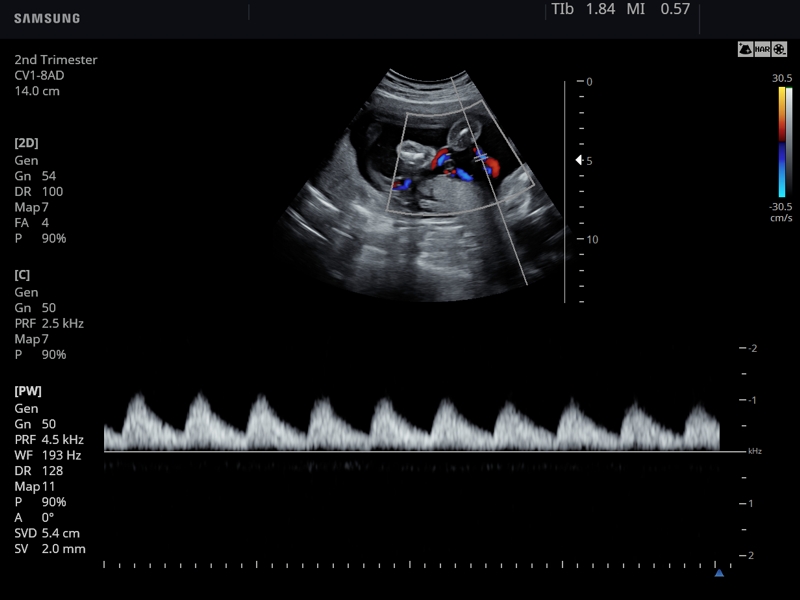

Плод, сердце, импульсно-волновой доплер.

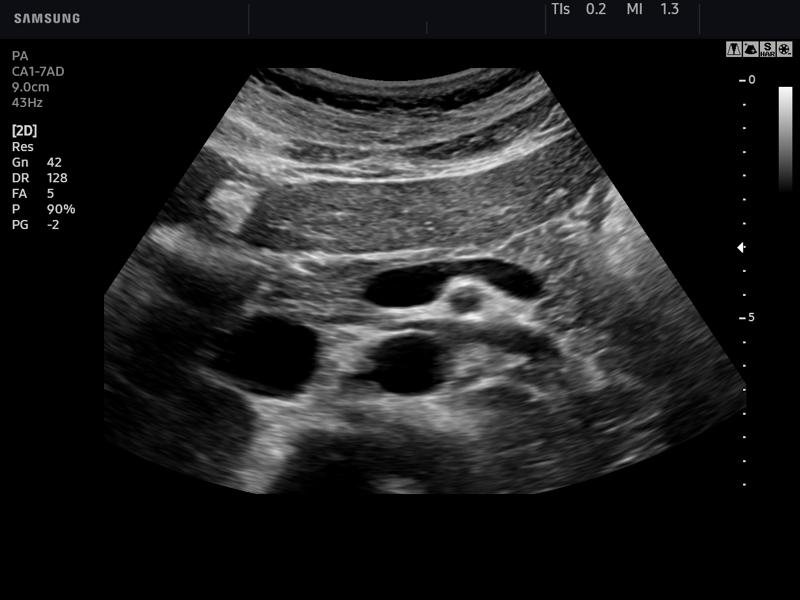

Поджелудочная железа.

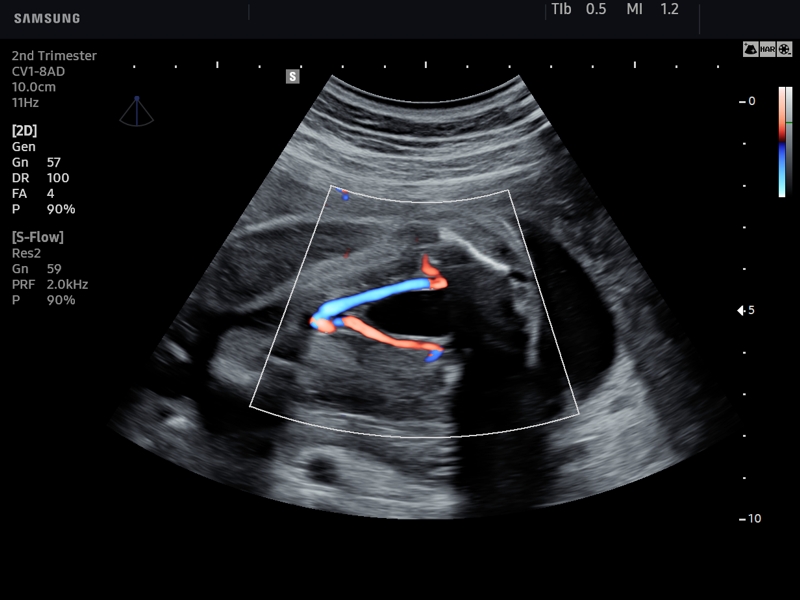

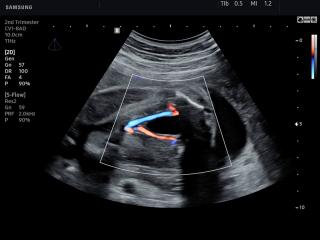

Пупочная артерия, S-Flow.

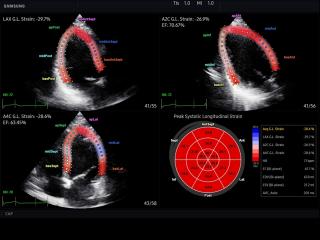

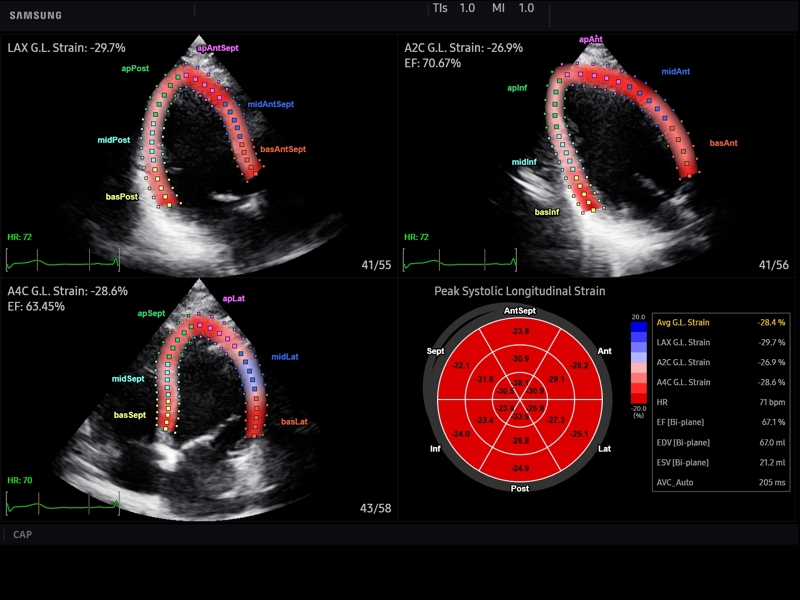

Сердце, Strain+.

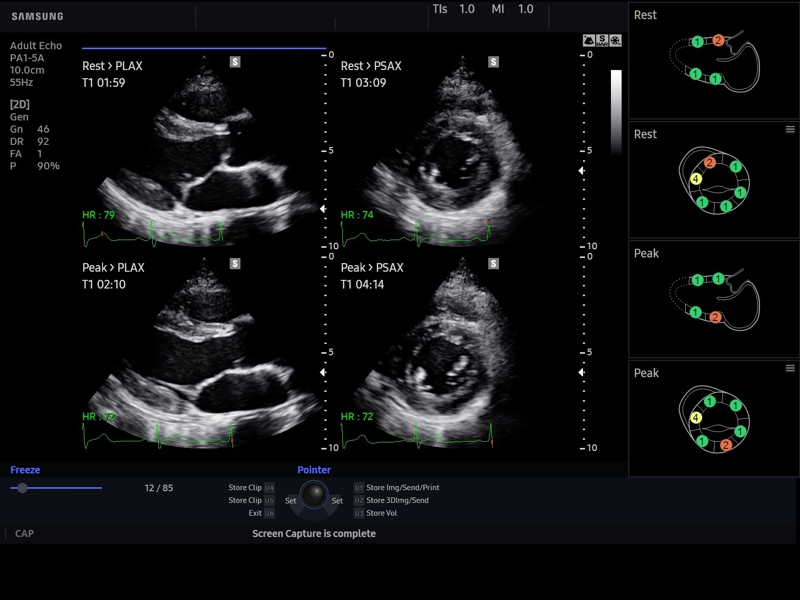

Сердце, стресс-эхо.

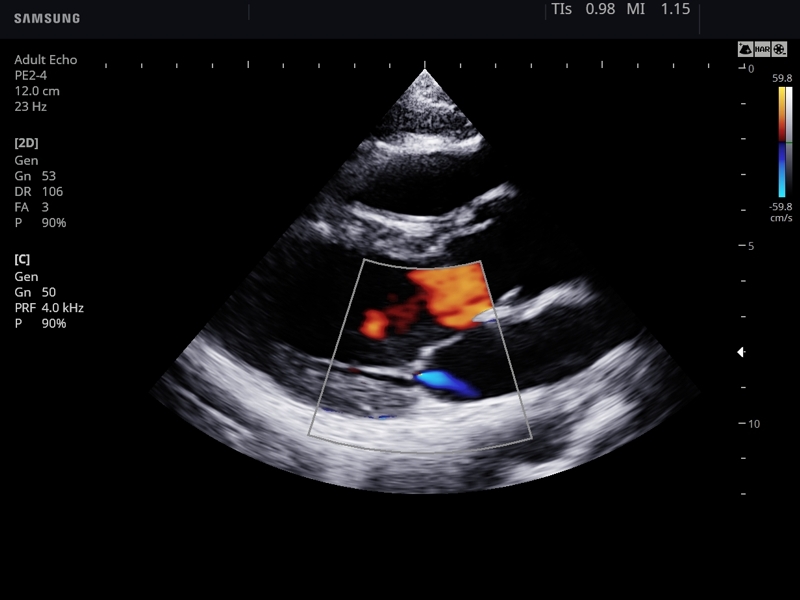

Сердце, цветной допплер.

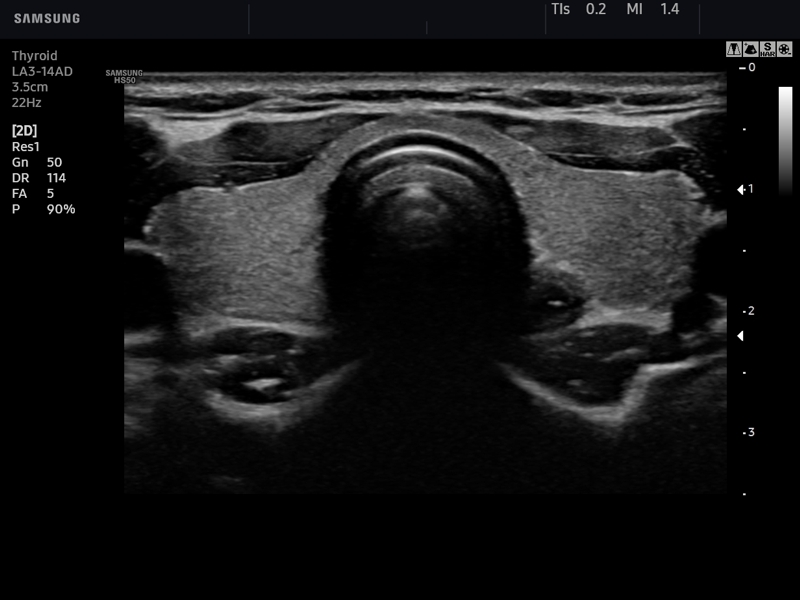

Щитовидная железа.

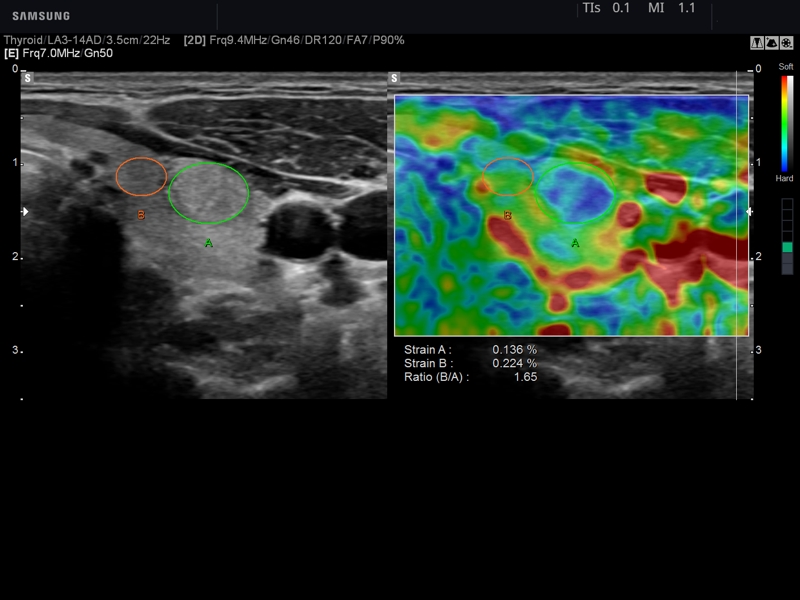

Щитовидная железа, E-Strain™.
