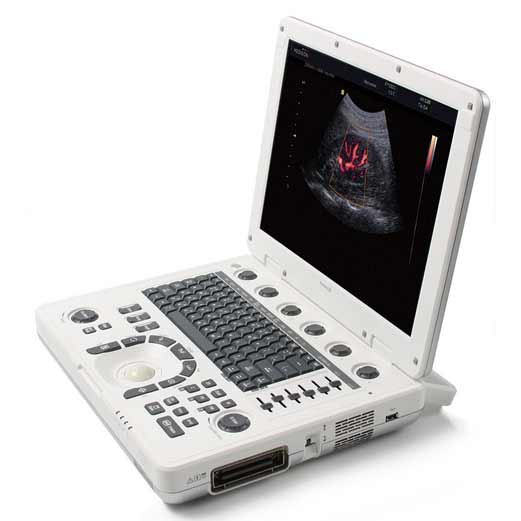

Samsung Medison MySono U5

Особенности и преимущества УЗИ-аппарата Samsung MySono-U5

Эта модель портативной ультразвуковой системы 4D оснащена 15-дюймовым ЖК-монитором с высоким разрешением, сосудистым измерительным пакетом, тремя портами USB, QuickScan с системой DICOM 3.0 и нескольким высокопроизводительными датчиками (в том числе высокочастотным импульсным допплером HPRF).

Области применения УЗИ-аппарата Samsung MySono-U5

• акушерство/гинекология;
• неонатология, педиатрия;
• кардиология;
• абдоминальные, торакальные, транскраниальные, мускулоскелетные исследования;
• 3D/4D визуализация мелких деталей, сосудов, поверхностных структур;
• неотложная, спортивная медицина.

Портативный УЗИ-аппарат Samsung MySono-U5 имеет ряд новейших технологий, которые доводят до совершенства качество изображений, позволяют быстро настраивать параметры визуализации и повышают эффективность, точность диагностики: 3D XI, SRF, FSI, Quick Operation, See-Thru, MagiCut, Quick Scan, DMR Lite, AutoIMT и другие. Эргономичный дизайн, небольшой вес, простой пользовательский интерфейс, автономная работа (питание от аккумулятора), немедленное включение и комплектация мобильной тележкой – все это позволяет проводить точную УЗИ-диагностику в любых условиях.

Комплектация MySono-U5

Базовая

• Консоль MySono U5
• ЖК-монитор;
• встроенные модули: цветного, энергетического, направленного энергетического и импульсного допплера, 2-я гармоника, FreeHand 3D, SonoView-II; кинопамять; 3 USB-порта
• тележка
• руководство оператора.

Дополнительные опции

• cистема Live 3D;
• опции премиум класса: 3D XI (3D eXtended Imaging™), Dynamic MR™,
• кардиопакет: тканевый допплер (TDI) + анатомический М-режим + цветной М-режим (CM) + программное обеспечение;
• система DICOM.

Основные характеристики аппарата MySono U5

• Портативный ультразвуковой сканер.
• ЖК-монитор.
• Кардиопакет (опция).
• Режимы сканирования: B, 2B, M, B+M, 4B;
  - CFM - цветное допплеровское картирование;
  - PD - энергетический допплер (в т.ч. 3D);
  - PW - импульсный допплер;
  - HPRF - высокочастотный импульсный допплер.
• Особенности сканирования:
  - тканевая гармоника (регистрация 2-й гармоники эхосигнала, в том числе с помощью инверсивной технологии);
  - автоматический анализ допплеровских кривых;
  - глубина сканирования до 30 см;
  - steering - возможность изменения допплеровского угла в режимах CFM и PD;
  - дуплексный и триплексный режим.
• Разъем для подключения 1-го датчика.
• Система FreeHand 3D - восстановление объемной структуры поверхностей тканей (функции увеличения, вращения и т.д.) при работе с обычными датчиками.
• Система Stat 3D - работа трехмерными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме энергетического допплера.
• Система Live 3D - трехмерное УЗИ в реальном времени (4D УЗИ).
• Система SonoView - система архивации и дальнейшего просмотра статических и динамических изображений (база данных изображений), имеется возможность копирования изображений на внешние накопители (подключение по USB), проводить измерения в архиве.
• Система DICOM (опция) - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).
• Bluetooth, Wireless LAN, USB 2.0 (3 порта).

Инновационные технологии

• Multi-beam, Optimum Tissue Imaging, Tissue Harmonic Imaging, Optimized Harmonic Imaging, Pulse Inversion Harmonic.
• FSI (Full Spectrum Imaging) - технология, которая объединяет ультразвуковую информацию от акустических полос разной частоты, что резко снижает количество артефактов и формирует превосходное изображение с плотной контрастностью и значительно лучшей степенью проникновения.
• See-Thru - технология, использующая объединение трехмерного энергетического допплера и серошкального изображения для улучшения визуализации сосудов в области патологии (опухоли).
• MagiCut - удаление нежелательных фрагментов изображения по всей глубине сканирования в трехмерном режиме.
• DMR (опция) - фильтр, который в реальном времени удаляет спекл-шумы и артефакты, усиливает контуры, делая ультразвуковое изображение чётче и контрастней.
• Dual Live Mode (двойной динамический дисплей) - одновременное отображение на мониторе двух изображений в режимах В и В-цвет, в реальном масштабе времени.
• Quick Operation - программный модуль, позволяющий просматривать, сравнивать и анализировать изображения 4-х режимов сканирования на 1 экране.
• Quick Scan - ускоренный режим (нажатием одной кнопки) настройки изображения исследуемого органа в B-режиме и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов).
• Система 3D XI:
  - Multi-Slice View (мультислайсинг) - возможность одновременного просмотра на экране множественных срезов, полученных при трехмерном сканировании (технология КТ, МРТ).
  - Oblique - возможность получения различных срезов с объемного изображения.
  - VolumeCT (Volume Computer Tomography) - объемная ультразвуковая компьютерная томография, в том числе фильтры 3D image optimizing.
• Auto IMT (опция) - автоматическое определение толщины комплекса интима-медиа общей сонной артерии.

Пакеты расчетов

• Основные измерения:
  измерения расстояния, окружности, площади, объема; измерение тазобедренного сустава; измерение расстояния в M-режиме; измерение скорости в спектральном допплеровском режиме и др.
• Гинекология:
  матка, левый и правый яичники, левая и правая почки, артерии левого и правого яичников, левый и правый фолликулы.
• Акушерство:
  биометрия плода, краниологическое исследование плода, исследование длинных костей плода, измерение индекса околоплодных вод (AFI), допплер плода и др. Биометрия плода включает измерения теменно-копчиковой длинны (CRL), размера плодного пузыря (GS), бипариетальный размера головки плода (BPD), затылочно-лобного расстояния (OFD), длины окружности головы плода (НC), передне-заднего размера брюшной полости (APD), поперечного размера брюшной полости (TAD), окружности живота (AC), площади сечения тела (FTA), длины бедра (FL), поперечного (TTD) и передне-заднего (APTD) размеров тела плода. Краниологическое исследование плода включает измерения параметров мозжечка (CEREB), а также внешнего (OOD) и внутреннего (IOD) межглазных расстояний. Исследование длинных костей плода включает измерения длины плечевой кости (Humerus), локтевой кости (Ulna), большеберцовой кости (Tibia), лучевой кости (Rad), ключицы (Clav) и позвоночника (LV).
Кроме того, семь уравнений для оценки веса плода: Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz); ЧСС плода (Fetal HR); таблицы, определяемые пользователем.
• Урология:
  разностный объем, объем предстательной железы, вычисление плотности простатспецифического антигена (PSA).
• Кардиология:
  - в 2D-режиме рассчитываются значения таких параметров, как объем по методу Симпсона (Simpson), объем по площади и длине, двумерные характериcтики (например, фракция выброса левого желудочка) и масса левого желудочка;
  - в M-режиме вычисляются значения параметров для левого желудочка, аорты и левого предсердия, митрального клапана, а также частота сердечных сокращений.
  - специальный пакет программ для исследования сердечно-сосудистой системы плода (расчет сократительной способности миокарда, оценка клапанного аппарата, магистральных артерий и вен).
• Исследованяи сосудов:
  вычисления объемного кровотока, процента стеноза, индекса сопротивления (RI), пульсационного индекса (PI) и др.
