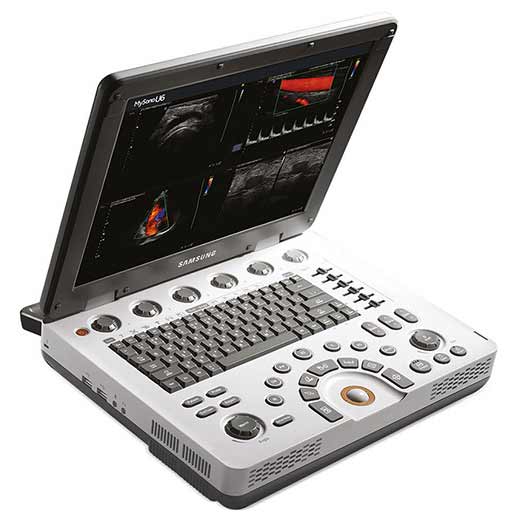

Samsung Medison MySono U6

Особенности и преимущества Samsung MySono U6

Широкий спектр исследований

Сканер охватывает широкий спектр клинических применений благодаря множеству датчиков и режимов сканирования. УЗИ-аппарат Samsung MySono U6 предназначен для исследований в областях:

• акушерство/гинекология;
• кардиология;
• неонатология, педиатрия;
• транскраниальные, абдоминальные, торакальные, мускулоскелетные исследования;
• визуализация мелких деталей, сосудов, поверхностных структур;
• неотложная, спортивная медицина.

Еще более высокое качество изображения

Инновационные функции УЗИ-аппарата Samsung MySono U6 позволяют получить максимально качественное изображение во всех режимах 2D, 3D, 4D:

• мощное ПО DMR + 2.0 улучшает контрастное разрешение;
• технология SRF™ улучшает качество картинки, устраняя спекл-шумы;
• QuickScan оптимизирует контраст и уровни яркости одним кликом;
• SCI™ обеспечивает замечательное пространственное и контрастное разрешение с еще большим подавлением шумов, чем когда-либо прежде;
• набор программных и аппаратных опций позволяют проводить широчайший спектр исследований, а также выполнять множество рассчетов нажатием одной клавиши.

Удобный и мобильный

Полная интеграция с PACS через DICOM 3.0. Позволяет наладить удобный и эффективный документооборот внутри клиники или сети клиник.

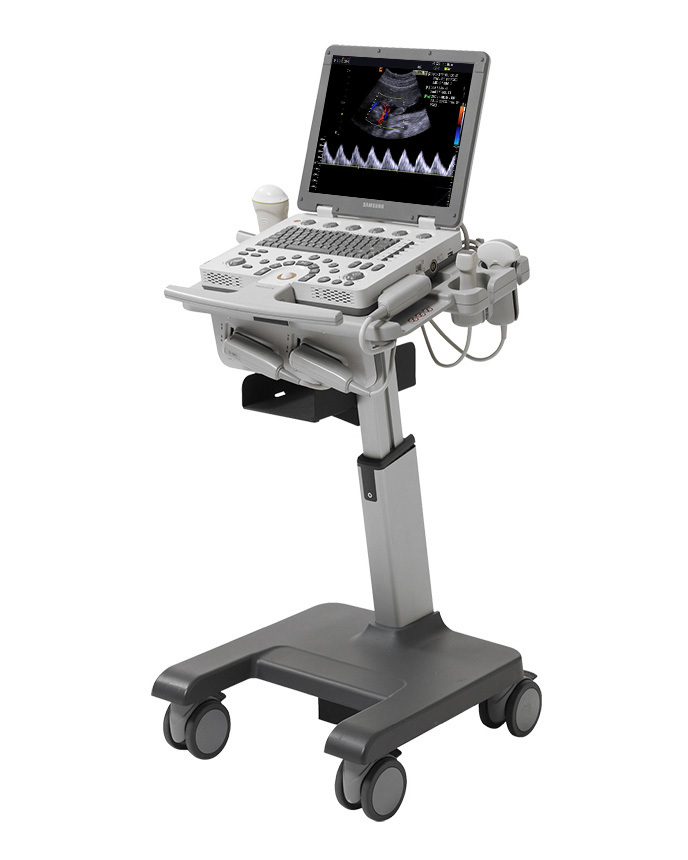

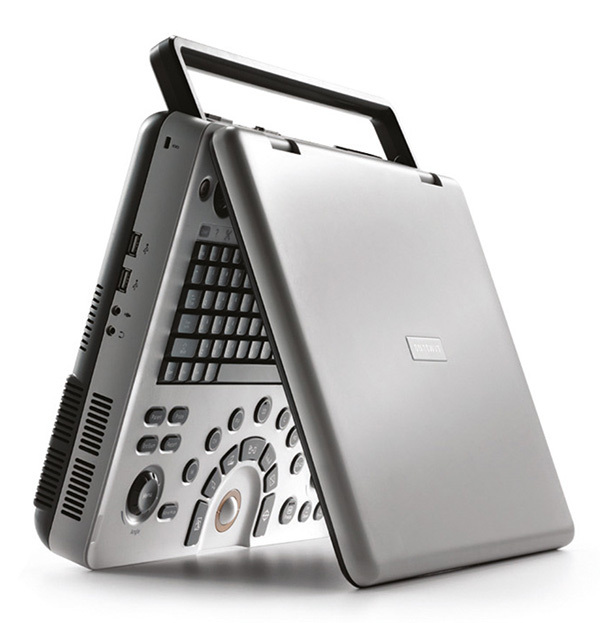

Тонкий дизайн УЗИ-аппарата Samsung MySono U6 и вес 5,6 кг делают его удобным для переноски.

Опциональная тележка позволяет разместить аппарат, датчики, дополнительное оборудование и инструменты. Легкая и удобная, она позволит комфортно перемещать аппарат в пределах кабинета и целой клиники.

Наличие аккумуляторной батареи обеспечивает автономность работы.

Светодиодная клавиатуру и панель управления с подсветкой позволяют работать в темноте УЗИ кабинета.

Базовая комплектация Samsung MySono U6

• консоль U6,
• монитор 15",
• разъемы для одновременного подключения до 3-х датчиков (2 + 1 CW).
• встроенные модули: цветного, энергетического, направленного энергетического, импульсно- и постоянно-волнового допплера,
• тканевая гармоника,
• SonoView - система архивации и дальнейшего просмотра статических и динамических изображений (база данных изображений), имеется возможность копирования изображений на USB флеш-накопители, проводить измерения в архиве,
• кинопамять автоматическая видео-запись фрагмента исследования с возможностями "перемотки", редактирования, проведения расчетов и последующей записи видео в файл,
• USB-порты (для подключения периферических устройств и внешних дисковых накопителей),
• встроенная клавиатура с подсветкой и трекболом,
• тележка,
• флакон геля 250 мл,
• руководство оператора.

Дополнительные опции Medison MySono U6

• cистемы Static 3D и Live 3D,
• кардиопакет,
• ЭКГ модуль,
• опции премиум класса: 3D XI, DMR, AutoIMT,
• педаль дистанционного управления,
• устройства хранения информации (USB флеш-карта, USB флеш-диск),
• система DICOM.

Режимы визуализации MySono U6

• B (2D) - двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (в том числе пульс-инверсная);
• M - одномерный режим для исследования сердца, анатомический М-режим (необходим кардиопакет), CM - цветной М-режим (необходим кардиопакет);
• CD - цветное допплеровское картирование;
• PD - энергетический допплер;
• DPD - направленный энергетический допплер;
• DPDI - двунаправленный энергетический допплер;
• TDI - тканевый допплер (необходим кардиопакет);
• PW - импульсно-волновой допплер, steering - изменение допплеровского угла в режимах CD и PD, автоматический анализ допплеровских кривых;
• HPRF - высокочастотный импульсно-волновой допплер;
• CW - постоянно-волновой допплер;
• 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера (необходим Static 3D);
• 4D - трехмерное сканирование объемными датчиками в реальном масштабе времени (необходим Live 3D);
• Режимы одновременного отображения на экране 2-х, 4-х и более изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени;
• Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD);
• Трапециевидный режим (для линейных датчиков);
• Масштабирование.

Опции

• Системы Static 3D и Live 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера, трехмерное сканирование объемными датчиками в реальном масштабе времени (4D).
• Кардиопакет: тканевый допплер (TDI) + анатомический М-режим + цветной М-режим (CM) + программное обеспечение.
• Модуль ЭКГ. Пакет опций 3D XI (объемная ультразвуковая томография).
• Модуль DMR - фильтр, который в реальном времени удаляет спекл-шумы и артефакты, усиливает контуры, делая ультразвуковое изображение контрастней на границе сред разной эхо-плотности.
• Модуль AutoIMT - автоматическое вычисление комплекса интима-медиа общей сонной артерии (Intima Media Thickness). Данная оценка имеет большое значение для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда.
• Педаль дистанционного управления.
• Система DICOM - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).

Пакет опций 3D XI (объемная ультразвуковая томография)

• MSV (Multi-Slice View или мультислайсинг) - возможность одновременного просмотра на экране множественных срезов, полученных при трехмерном сканировании.
• VolumeCT - трехмерная реконструкция изображений в виде куба (Cube Sectional View) или трех пересекающихся плоскостей (Cross View).

Инновационные технологии

• SRF (Speckle Reduction Filter) - фильтр подавления шума.
• Dual Live Mode (двойной динамический дисплей) - одновременное отображение на мониторе двух изображений в режимах В и В-цвет, в реальном масштабе времени.
• Quick Operation - программный модуль, позволяющий просматривать, сравнивать и анализировать изображения 4-х режимов сканирования на 1 экране.
• Quick Scan - режим автоматической настройки изображения (нажатием одной кнопки) исследуемого органа в B- и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов).

Основные измерения MySono U6

• В-режим: расстояние, периметр, угол, площадь, эллипс, окружность, объем.
• D-режим: скорость, давление, ускорение, замедление.
• M-режиме: время, расстояние, уклон.

Пакеты ультразвуковых диагностических программ

• Основные измерения: измерения расстояния, окружности, площади, объема; измерение тазобедренного сустава; измерение расстояния в M-режиме; измерение скорости в спектральном допплеровском режиме и др.
• Гинекология:
  матка, левый и правый яичники, левый и правый фолликулы, левая и правая яичниковые артерии, левая и правая маточные артерии, эндометрий, киста, опухоль, объемное образование и др.
• Акушерство:
  биометрия плода (плодное яйцо (GS), теменно-копчиковая длина (CRL), бипариетальный размер головки (BPD), лобно-затылочное расстояние (OFD), окружности головы (НC), передне-задний размер живота (APD), поперечный размер живота (TAD), окружность живота (AC), длина бедра (FL) и др.), длинные кости плода (плечевая (Humerus), локтевая (Ulna), лучевая (Rad), большеберцовая (Tibia), малая берцовая, ключица (Clav) и позвоночник (LV), краниологическое исследование плода (мозжечок (CEREB), внешнее (OOD) и внутреннее (IOD) межглазничные расстояния, большая цистерна, шейная складка, боковые желудочки, носовая кость), другие показатели плода (ступня, ухо, средняя фаланга, почки, таз), индекс околоплодных вод (AFI), допплерометрия (пупочная артерия, средняя мозговая артерия, маточные артерии, плацентарная артерия, сонные артерии, аорта плода, венозный проток, ЧСС плода); уравнения для оценки веса плода (Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz)); таблицы, определяемые пользователем.
• Сердце плода:
  измерения в В-режиме (отношение площади сердца и грудной клетки), измерения в М-режиме (толщина межжелудочковой перегородки в диастолу, конечнодиастолический размер левого желудочка, толщина задней стенки левого желудочка в диастолу, толщина межжелудочковой перегородки в систолу, размер левого желудочка в систолу, толщина задней стенки левого желудочка в систолу, внутренний размер правого желудочка в диастолу), измерения в режиме спектрального допплера (легочный ствол, артериальный проток, нижняя полая вена, венозный проток, восходящая аорта, нисходящая аорта, трансмитральный кровоток, митральная регургитация, трикуспидальный кровоток, трикуспидальная регургитация, индекс преднагрузки, ЧСС).
• Кардиология:
  М-режим: измерения - диаметра аорты, передне-заднего размера ЛП, толщины МЖП (систолич и диастолич), толщины ЗСЛЖ (систолич и диастолич), размера ЛЖ и ПЖ (систолич и диастолич), ФВ (Teichholz).
  B-режим: измерения - диаметра аорты (восходящей, дуги, нисходящей, на уровне синусов Вальсальвы, на уровне створок аортального клапана), размеров ЛП (макс, мин, систолич, диастолич, переднее-задний, верхнее-нижний, медиально-латеральный), размеров ПП (ЛП (макс, мин, систолич, диастолич, верхнее-нижний, медиально-латеральный).
  Рассчет объемов ЛП, ПП, объемов ЛЖ (метод "Площадь-Длина", метод дисков (Simpson)), массы миокарда ЛЖ, индекса массы миокарда ЛЖ.
  PW-режим: автоматич, полуавтоматич и ручная трассировка допплеровского спектра митрального, аортального, трикуспидального клапанов и клапана легочной артерии, кровотока в выходном тракте ЛЖ и выходном тракте ПЖ (скорость (пиковая, средняя), градиент давления (пиковый, средний, время изоволюметрического расслабления ЛЖ, время ускорения, замедления, выброса), оценка кровотока легочных вен, печеночных вен.
  CW-режим: программы расчета работы митрального, аортального, трикуспидального клапанов и клапана легочной артерии.
  TD-режим: количественная оценка локальной сократительной функции стенок ЛЖ и ПЖ.
• Сонные артерии:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, средняя толщина интимы, объемный кровоток.
• Артерии нижних конечностей:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Артерии верхних конечностей:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Вены нижних конечностей:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; максимальная скорость, диаметр сосуда.
• Сосуды брюшной полости:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Урология:
  объем мочевого пузыря, остаточный объем, объем предстательной железы по WG, объем Т-зон, объем почки (методы измерения объема: три расстояния, три расстояния и коэффициент, эллипсоид).

Ультразвуковые датчики для аппарата My Sono U6

Примеры клинических изображений УЗИ аппарата MySono U6-RUS (Samsung Medison)

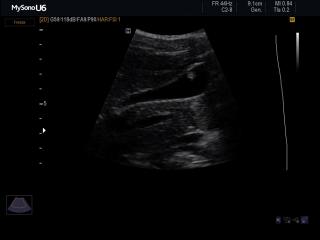

Желчный пузырь, полип, B-режим, масштабирование.

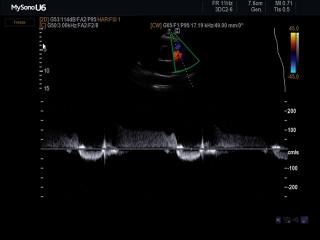

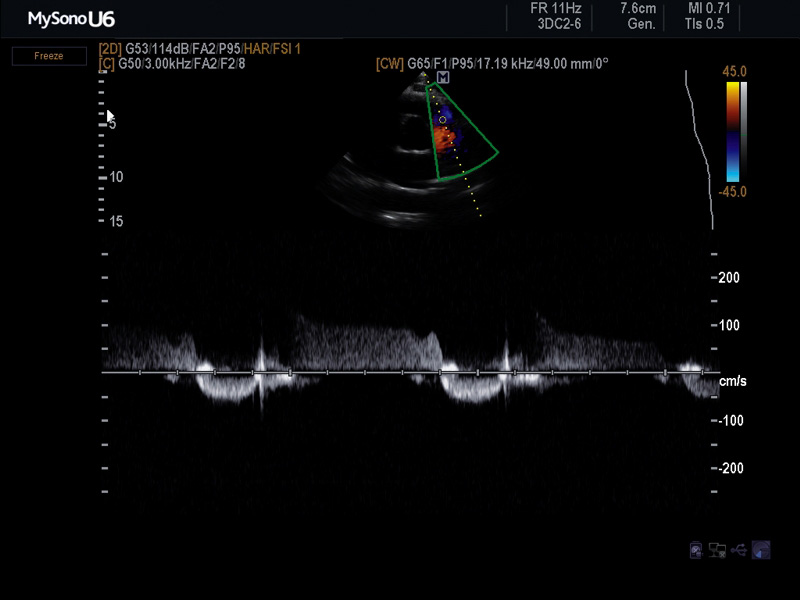

Легочная регургитация, триплексный режим.

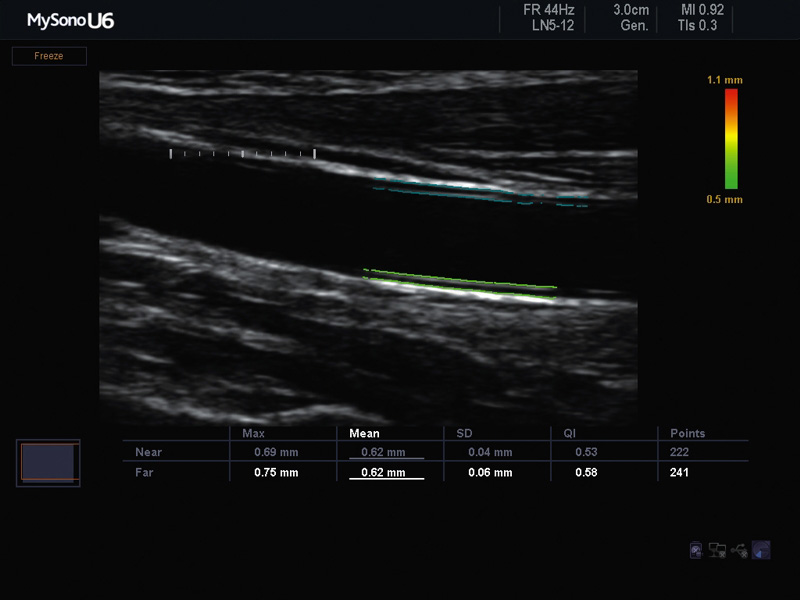

Общая сонная артерия, AutoIMT.

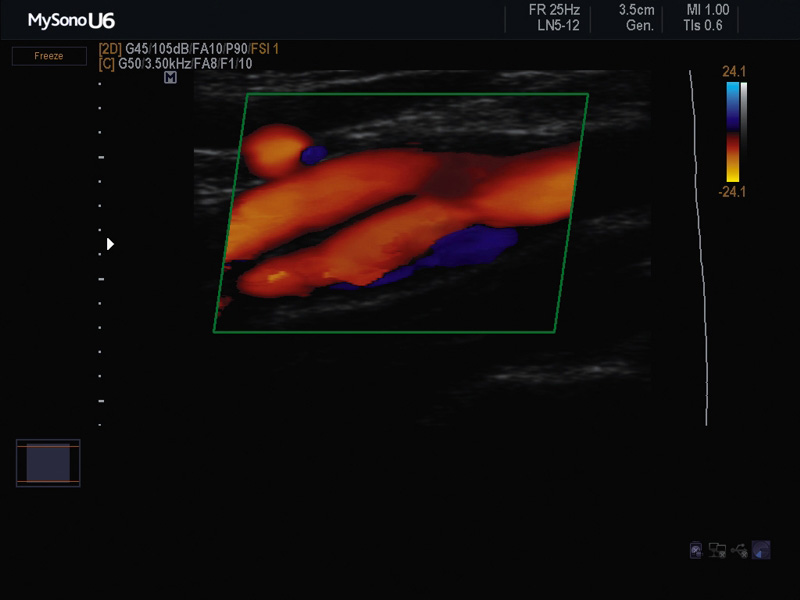

Общая сонная артерия, бифуркация, ЦДК.

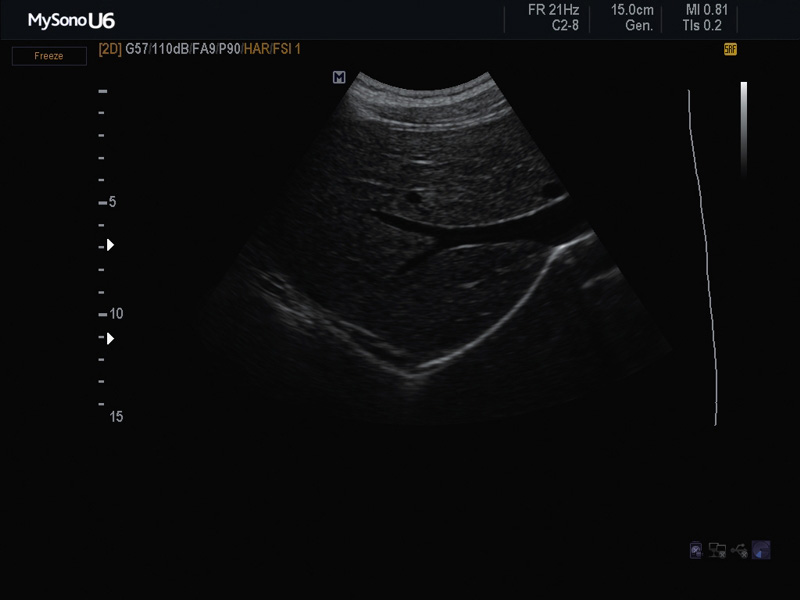

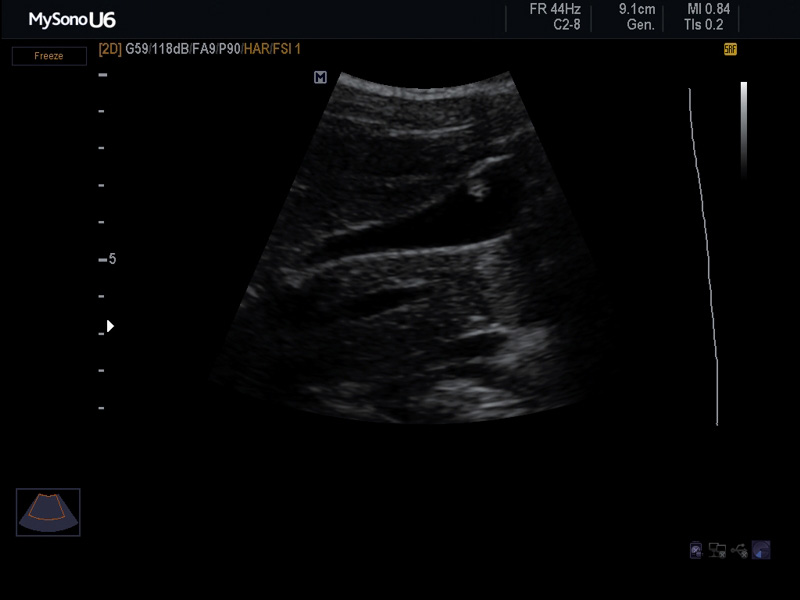

Печень, B-режим + SRF.

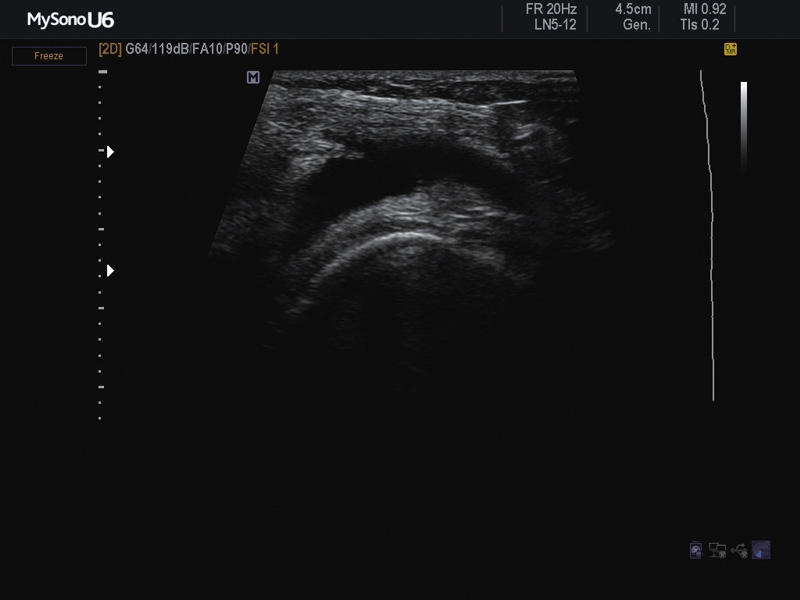

Ревматоидный артрит.

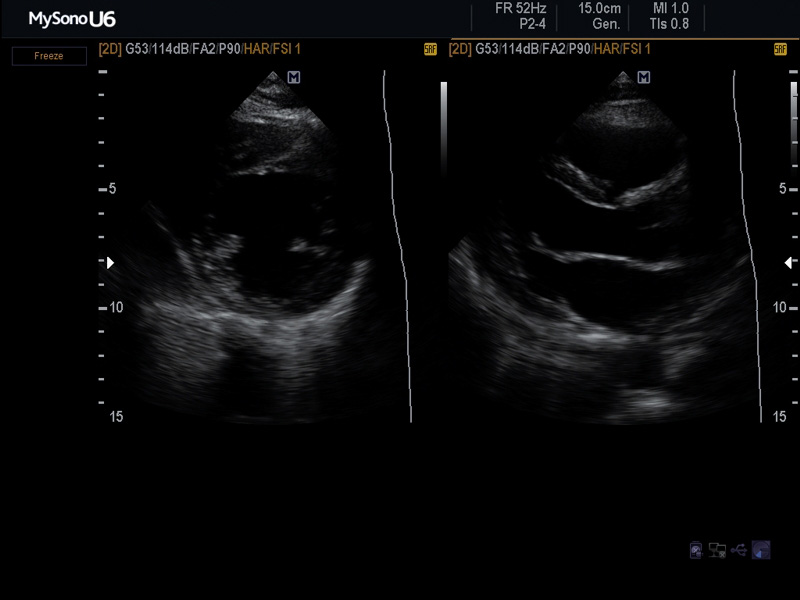

Сердце, парастернальный доступ, короткая и длинная ось ЛЖ.

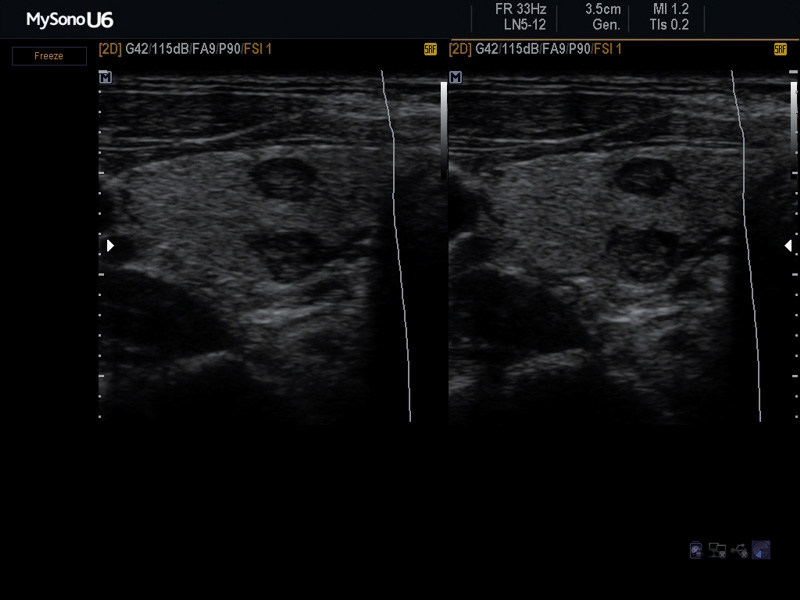

Щитовидная железа, узлы, двойной режим.
