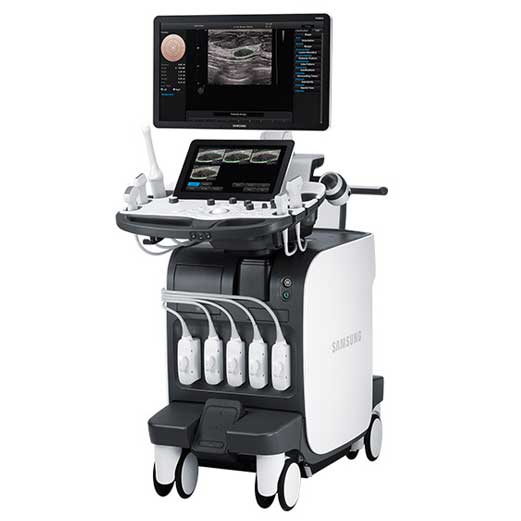

Samsung Medison RS80

Области УЗИ-исследований Samsung RS80

• акушерство/гинекология;
• педиатрия/неонатология;
• нефрология/урология;
• кардиология;
• чреспищеводная эхокардиография;
• транскраниальная эхография;
• исследования поверхностных структур, сосудов, молочной железы, костно-мышечной системы, абдоминальные.

Отличительные особенности Samsung Medison RS80

Расширенная диагностика сердца и сосудов

Артериальный анализ
Определяет функциональные изменения сосудов, рассчитывает жесткость, толщину интима-медиа и скорость распространения пульсовой волны общей сонной артерии.

Артериальный 3D анализ
Позволяет легко и быстро определить объем бляшки артерии даже в самых сложных случаях. Позволяет отслеживать морфологические изменения стенки сосуда.

Strain+
Программа не векторной оценки степени сократимости миокарда с выведением автоматически расчетов и графиков на экране отдельно по каждому сегменту.

Stress Echo
Оценка движения стенки желудочка. Позволяет проводить стресс-эхокардиографию с фармакологической и физической нагрузкой по стандартным протоколам.

Auto IMT+
Автоматическое вычисление комплекса интима-медиа общей сонной артерии. Важная функция для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда.

Диагностика новообразований

S-Shearwave
Эластография печени (сдвиговой волны), позволяющая автоматически определять индекс жесткости различных участков печени в кПа или м/с, получая при этом еще и индекс достоверности данных RMI.

E-Strain
Полуавтоматическая количественная оценка эластичности тканей по двум выбранным зонам.

E-Thyroid
Сравнительная количественная оценка эластичности тканей (необходим модуль Elastoscan) без компрессии.

E-Breast
Программа автоматической количественной оценки эластичности тканей по выбранной зоне (необходим модуль Elastoscan).

S-Detect Breast
Программа автоматического обнаружения и анализа образований молочной железы у женщин, измерение и классификация по системе BI-RADS.

S-Detect Thyroid
Программа автоматического обнаружения образований и анализа щитовидной железы, измерение и классификация по системе системе TI-RAD.

Инструменты для интервенционных процедур

S-Fusion
Программа, позволяющая одновременную визуализацию участков печени, полученную при помощи ультразвукового исследования и данные КТ или МРТ автоматически на одном экране и в разных режимах.

S-Tracking
Пакет программ, позволяющих точную навигацию введения биопсийной иглы в реальном времени без визуализации ее на экране (видна только мишень) за счет специальных магнитных сенсоров.

Needle Mate
Программа улучшения визуализации биопсийной иглы засчет увеличения ее контрастности на экране и изменения угла сканирования линейного датчика (Beam Steering).

Особенности и преимущества УЗИ-сканера Samsung RS80

Инновационные технологии S-Vision, S-Vue, Single Crystal Probe обеспечивает стабильное качество изображения с высоким разрешением без шумов, с улучшенной четкостью. УЗИ-сканер Samsung RS80 обеспечивает высочайшую производительность благодаря расширенному набору 3D-технологий Realistic Vue, позволяющих выбирать направление источника света для отображения трехмерной анатомии с исключительной детализацией и реалистичным восприятием глубины.

Система также предлагает широкий выбор 2D, 3D и 4D датчиков, инструменты количественного измерения (S-Shearwave, S-3D Arterial Analysis) и наведения иглы (S-Tracking, NeedleMate +), модуль Elastoscan, надежность твердотельного накопителя.

Эргономичная конструкция, 23 "светодиодный монитор / 13,3" наклонный сенсорный экран, простой интерфейс делают работу с УЗИ-сканером Samsung RS80 комфортной и эффективной.

Технологические особенности RS80 A-RUS

• 5 активных порта для подключения датчиков,
• Широкоформатный LED монитор 23",
• Допплеры: HPRW, PW, PD, CD, DPD, CW,
• Тканевая гармоника S-Harmonic
• Улучшение визуализации биопсийной иглы Needle Mate,
• Elastoscan для диагностики новообразований: S-Detect, E-Breast, E-Thyroid,
• Полный набор технологий для диагностики сердечно-сосудистой системы,
• Новые инструменты для выполнения инвазивных процедур,
• Программа для работы с контрастными веществами CEUS+,
• Технология реконструкция объемного изображения по типу Natural Vue,
• Монокристальные датчики S-Vue.

Базовая комплектация аппарата RS80 Samsung Medison

• консоль - сканер RS80,
• монитор 23",
• встроенные модули: цветного, энергетического, направленного энергетического и импульсно-волнового допплера,
• тканевая гармоника, S-гармоника,
• SonoView,
• ClearVision,
• MultiVision,
• кинопамять,
• встроенный дисковод DVD-RW,
• USB-порты,
• сенсорная панель управления 13.3",
• держатель для геля с функцией подогрева,
• автоматически регулируемая высота панели под каждого оператора,
• встроенная клавиатура с подсветкой и трекболом,
• руководство оператора.

Дополнительные опции

• cистемы Static 3D и Live 3D,
• кардиопакет,
• ЭКГ модуль,
• панорамное сканирование,
• постоянно-волновой допплер,
• опции премиум класса: 3D XI, 3D MXI, HDVI, Realistic Vue, Natural Vue, STIC, AutoIMT, Elastoscan, E-Strain, E-Thyroid, E-Breast, S-Shearwave, S-Detect Breast, S-Detect Thyroid, S-Fusion, S-Tracking,
• CEUS+,
• Arterial Analysis,
• S-3D Arterial Analysis,
• Strain+;
• ADVR,
• педаль дистанционного управления,
• устройства хранения информации (USB флеш-карта, USB флеш-диск),
• система DICOM.

Режимы визуализации узи аппарата RS 80A RUS

• B (2D) - двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (в том числе пульс-инверсная).
• M - одномерный режим для исследования сердца, анатомический М-режим (необходим кардиопакет), CM - цветной М-режим (необходим кардиопакет).
• CD - цветное допплеровское картирование с возможностью изменения допплеровского угла.
• PD - энергетический допплер с возможностью изменения допплеровского угла.
• DPDI - двунаправленный энергетический допплер.
• TDI - тканевый допплер (необходим кардиопакет).
• PW - импульсно-волновой допплер, steering - изменение допплеровского угла в режимах CD и PD, автоматический анализ допплеровских кривых.
• HPRF - высокочастотный импульсно-волновой допплер.
• CW - постоянно-волновой допплер (опция).
• 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера (необходим Static 3D).
• 4D - трехмерное сканирование объемными датчиками в реальном масштабе времени (необходим Live 3D).
• Режимы одновременного отображения на экране 2-х, 4-х и более изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени.
• Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD).
• Трапециевидный режим (для линейных датчиков).
• Масштабирование.

Опции

• Система Static 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера.
• Система Live 3D - трехмерное сканирование объемными датчиками в реальном масштабе времени (4D).
• Кардиопакет: тканевый допплер (TDI) + анатомический М-режим + цветной М-режим (CM) + программное обеспечение.
• Модуль ЭКГ.
• Модуль панорамного сканирования.
• Модуль CW - постоянно-волновой допплер.
• Пакет опций 3D XI (объемная ультразвуковая томография).
• Пакет опций 3D MXI (мульти-объемная ультразвуковая томография).
• Модуль HDVI (High Definition Volume Imaging) - повышение четкости изображения границ тканей с разной эхо-плотностью в объемном изображении (диагностика тонких повреждений тканей, дефектов мозга плода, стенок и клапанов сердца плода).
• Модуль Realistic Vue - программа реконструкции реалистичного 3D УЗИ, при котором на объемное изображение накладывается виртуальный источник освещения. Специальный процессинговый алгоритм воспроизводит трехмерную анатомию плода с исключительной детализацией.
• Модуль Natural Vue - программа реконструкции естественного 3D УЗИ (необходим модуль Realistic Vue), усиливает детализацию поверхностных структур, изображение становится еще более реалистичным. Применяется для виртуальной амниоскопии, морфологических исследований таких структур, как стенки сосудов, полипы желчного пузыря и др.
• Модуль STIC - объемная динамическая визуализация сердца плода.
• Модуль AutoIMT - автоматическое вычисление комплекса интима-медиа общей сонной артерии (Intima Media Thickness). Данная оценка имеет большое значение для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда.
• Модуль Elastoscan - программы эластографии (качественная оценка) для исследований щитовидной железы, молочной железы у женщин и предстательной железы у мужчин.
• Mодуль E-Strain - программа полуавтоматической количественной оценки эластичности тканей по двум выбранным зонам (необходим модуль Elastoscan).
• Модуль E-Thyroid - программа сравнительной количественной оценки эластичности тканей (необходим модуль Elastoscan) без компрессии.
• Mодуль E-Breast - программа автоматической количественной оценки эластичности тканей по выбранной зоне (необходим модуль Elastoscan).
• Модуль S-Shearwave - программа эластографии печени (сдвиговой волны), позволяющая автоматически определять индекс жесткости различных участков печени в кПа или м/с, получая при этом еще и индекс достоверности данных RMI.
• Модуль S-Detect Breast - программа автоматического обнаружения и анализа образований молочной железы у женщин, измерение и классификация по системе BI-RADS.
• Модуль S-Detect Thyroid - программа автоматического обнаружения образований и анализа щитовидной железы, измерение и классификация по системе системе TI-RADS.
• Модуль S-Fusion - программа, позволяющая одновременную визуализацию участков печени, полученную при помощи ультразвукового исследования и данные КТ или МРТ автоматически на одном экране и в разных режимах (в том числе в режиме реального времени) с помощью специальных магнитных сенсоров на датчике.
• Модуль S-Tracking - пакет программ, позволяющих точную навигацию введения биопсийной иглы в реальном времени без визуализации ее на экране (видна только мишень) за счет специальных магнитных сенсоров.
• Модуль CEUS+ (Contrast Enchansment UltraSound) - программа позволяющая проводить обследование с применением контрастных агентов.
• Модуль Arterial Analysis программа, позволяющая автоматически провести анализ толщины и эластичности стенок разных участков сонной артерии, с выведением результатов в графической форме в движении (кинопетле) аналогично программе Strain для эхокардиографии.
• Модуль S-3D Arterial Analysis - программа позволяющая провести автоматические измерения толщины стенки сонной артерии в объеме с последующей обработкой и различными режимами визуализации.
• Модуль Strain+ - программа не векторной оценки степени сократимости миокарда с выведением автоматически расчетов и графиков на экране отдельно по каждому сегменту.
• Модуль ADVR - программа записи исследования на флеш-карту (подключение по USB) в режиме реального времени.
• Педаль дистанционного управления.
• Система DICOM - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).

Пакет опций 3D XI (объемная ультразвуковая томография)

• MSV (Multi-Slice View или мультислайсинг) - возможность одновременного просмотра на экране множественных срезов, полученных при трехмерном сканировании.
• VolumeCT - трехмерная реконструкция изображений в виде куба (Cube Sectional View) или трех пересекающихся плоскостей (Cross View).
• OVIX (Oblique View eXtended) - получение фрагмента трехмерного изображения (в виде нескольких полупрозрачных сканов, последовательно наложенных один на другой) в направлении произвольного косого среза трехмерного объекта исследования.

Пакет опций 3D MXI (мульти-объемная ультразвуковая томография)

• Multi Volume Slice - одновременный просмотр на экране нескольких объемных срезов трехмерного объекта исследования.
• Mirror View (зеркальный режим) - режим отображения трехмерного объекта исследования, при котором одновременно представлены трехмерные изображения спереди, слева, справа и сверху.
• Multi OVIX - одновременный просмотр на экране нескольких изображений OVIX, полученных из трехмерного объекта исследования.

Инновационные технологии Samsung Medison RS80

• S-Vue датчики - некоторые датчики имеют улучшенный монокристаллический тип пьезоэлементов (технология изготовления пьезоэлементов из выращенных монокристаллов).
• Матричные датчики - технология изготовления датчиков с многомерной матрицей элементов.
• Quick Scan - режим автоматической настройки изображения (нажатием одной кнопки) исследуемого органа в B-, C и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов).
• S-Harmonic - улучшенный вариант тканевой гармоники, повышающий качество визуализации глубоко расположенных структур.
• SRF (Speckle Reduction Filter) - фильтр подавления шума.
• VCE (Volume Contrast Enhancement) - функция усиления качества изображения трехмерного объекта за счёт удаления зон с неотчётливой визуализацией.
• VSI (Volume Shade Imaging) - "визуализация объемных оттенков" на 3D-изображении.
• FSI (Full Spectrum Imaging) - многоступенчатый алгоритм получения избирательного контрастирования изображения по всей глубине сканирования.
• Inversion 3D - применение "инверсного 3D" обеспечивает более глубокую оценку сосудистых и кистозных структур, создавая объёмный "слепок" области интереса.
• Color STIC - цветная трехмерная реконструкция или мультиплановое изображение сокращений сердца плода в сочетании с цветным допплером в режиме реального времени (необходим модуль STIC).
• EZ Exam - программа протоколирования этапов ультразвукового исследования с последующим включением необходимых режимов при проведении исследования.
• S-Vision - формирователь луча нового поколения, позволяющий снизить шумы, повысить четкость и глубину ультразвукового изображения.
• HQ-Vision - предустановка для программы скелетно-мышечной системы, разработанная для улучшения визуализации анатомических структур в ближней и дальней зоне.
• Needle Mate - программа улучшения визуализации биопсийной иглы засчет увеличения ее контрастности на экране и изменения угла сканирования линейного датчика (Beam Steering).

Основные измерения

• B-режим: расстояние, периметр, угол, площадь, эллипс, окружность, объем.
• D-режим: скорость, давление, ускорение, замедление.
• M-режим: время, расстояние, уклон.

Пакеты расчетов (измерения и отчеты)

• Гинекология:
  матка, левый и правый яичники, левый и правый фолликулы, левая и правая яичниковые артерии, левая и правая маточные артерии, эндометрий, киста, опухоль, объемное образование и др.
• Акушерство:
  биометрия плода (плодное яйцо (GS), теменно-копчиковая длина (CRL), бипариетальный размер головки (BPD), лобно-затылочное расстояние (OFD), окружности головы (НC), передне-задний размер живота (APD), поперечный размер живота (TAD), окружность живота (AC), длина бедра (FL) и др.), длинные кости плода (плечевая (Humerus), локтевая (Ulna), лучевая (Rad), большеберцовая (Tibia), малая берцовая, ключица (Clav) и позвоночник (LV), краниологическое исследование плода (мозжечок (CEREB), внешнее (OOD) и внутреннее (IOD) межглазничные расстояния, большая цистерна, шейная складка, боковые желудочки, носовая кость), другие показатели плода (ступня, ухо, средняя фаланга, почки, таз), индекс околоплодных вод (AFI), допплерометрия (пупочная артерия, средняя мозговая артерия, маточные артерии, плацентарная артерия, сонные артерии, аорта плода, венозный проток, ЧСС плода); уравнения для оценки веса плода (Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz)); таблицы, определяемые пользователем.
• Сердце плода:
  измерения в В-режиме (отношение площади сердца и грудной клетки), измерения в М-режиме (толщина межжелудочковой перегородки в диастолу, конечнодиастолический размер левого желудочка, толщина задней стенки левого желудочка в диастолу, толщина межжелудочковой перегородки в систолу, размер левого желудочка в систолу, толщина задней стенки левого желудочка в систолу, внутренний размер правого желудочка в диастолу), измерения в режиме спектрального допплера (легочный ствол, артериальный проток, нижняя полая вена, венозный проток, восходящая аорта, нисходящая аорта, трансмитральный кровоток, митральная регургитация, трикуспидальный кровоток, трикуспидальная регургитация, индекс преднагрузки, ЧСС).
• Пакет кардиологических исследований.
  - М-режим: измерение диаметра аорты, передне-заднего размера ЛП, толщины МЖП (систолическая и диастолическая), толщины ЗСЛЖ (систолическая и диастолическая), размеров ЛЖ и ПЖ (систолический и диастолический), ФВ (Teichholz).
  - B-режим: измерение диаметра аорты (восходящей, дуги, нисходящей, на уровне синусов Вальсальвы, на уровне створок аортального клапана), определение размеров ЛП и ПП (максимальный, минимальный, систолический, диастолический, переднее-задний, верхнее-нижний, медиально-латеральный), расчет объемов ЛП и ПП, объемов ЛЖ (метод "Площадь-Длина", метод дисков (Simpson)), массы миокарда ЛЖ, индекса массы миокарда ЛЖ.
  - CD-режим (ЦДК): измерение радиуса ПФСМР (PISA), полуколичественная оценка трансмитрального, транстрикуспидального, трансаортального и транспульмонального кровотока (оценка регургитации), оценка аномальных сбросов крови через МПП И МЖП.
  - PW-режим (импульсно-волновой допплер): автоматическая, полуавтоматическая и ручная трассировка допплеровского спектра митрального, аортального и трикуспидального клапанов, клапана легочной артерии, кровотока в выходном тракте ЛЖ и ПЖ (пиковая/средняя скорость, пиковый/средний градиент давления, время изоволюметрического расслабления ЛЖ, время ускорения, замедления, выброса), оценка кровотока легочных и печеночных вен.
  - CW-режим (постоянно-волновой допплер): программы расчета работы митрального, аортального и трикуспидального клапанов, клапана легочной артерии.
  - TD-режим (тканевой допплер): количественная оценка локальной сократительной функции стенок ЛЖ и ПЖ.
• Сонные артерии:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, средняя толщина интимы, объемный кровоток.
• Артерии верхних конечностей:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Артерии нижних конечностей:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Вены нижних конечностей:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; максимальная скорость, диаметр сосуда.
• Сосуды брюшной полости:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Урология:
  объем мочевого пузыря, остаточный объем, объем предстательной железы по WG, объем Т-зон, объем почки (методы измерения объема: три расстояния, три расстояния и коэффициент, эллипсоид).

Примеры клинических изображений УЗИ аппарата RS80 A RUS (Samsung Medison)

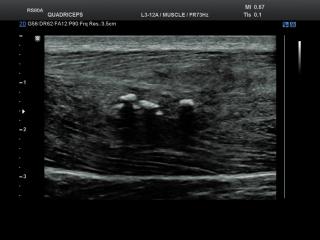

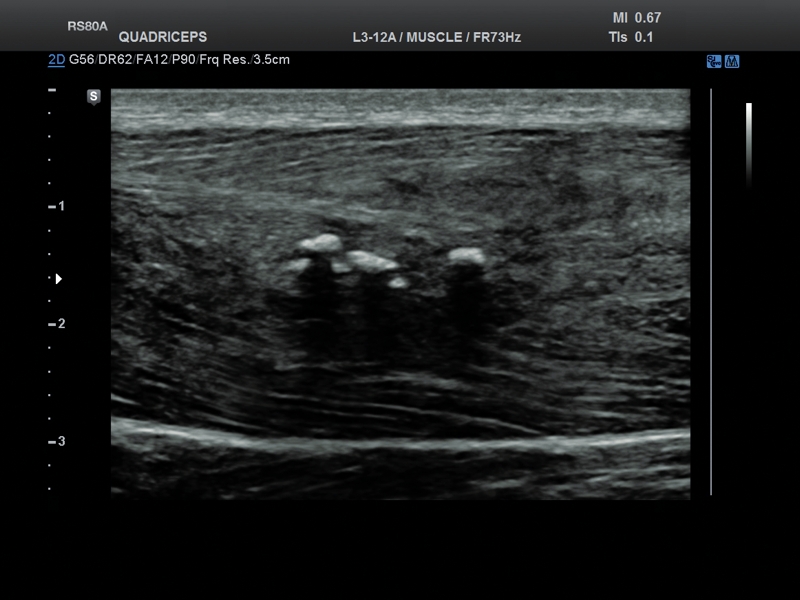

Бедро, четырехглавая мышца.

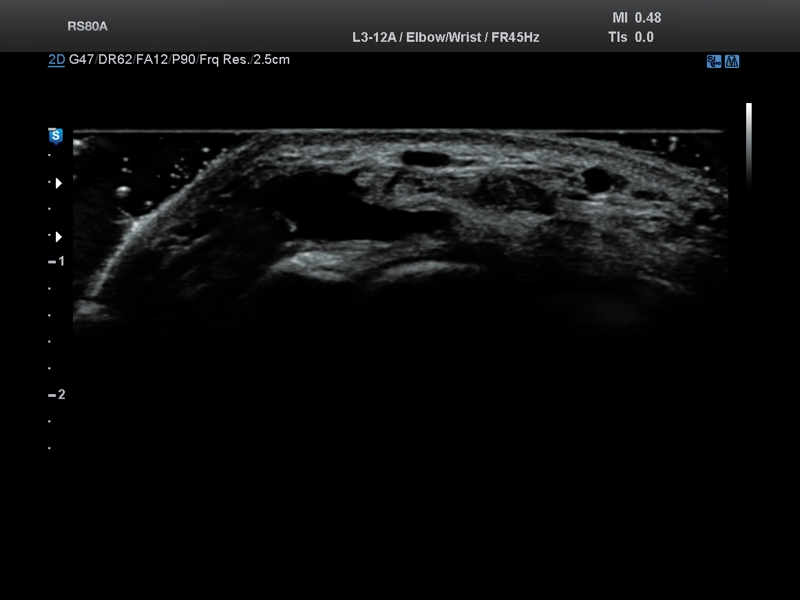

Запястье, сухожильный ганглий.

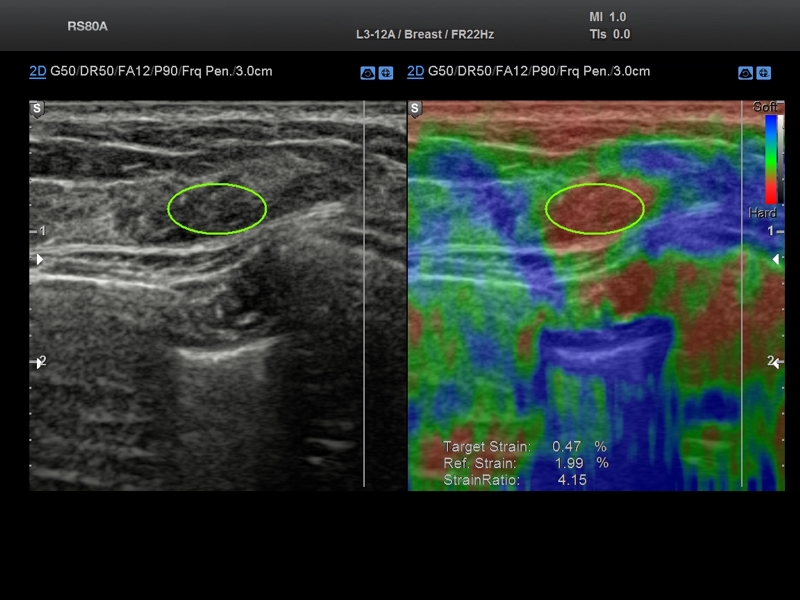

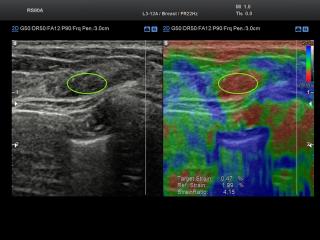

Молочная железа, E-Breast.

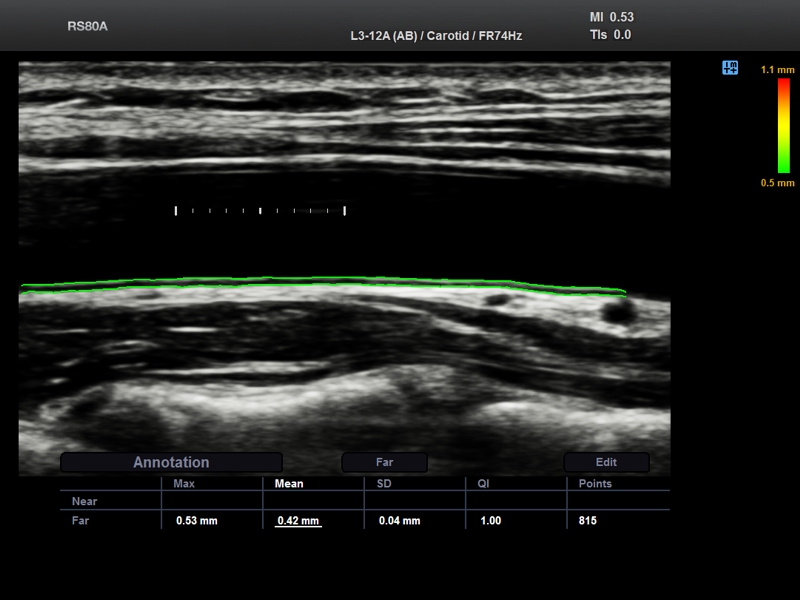

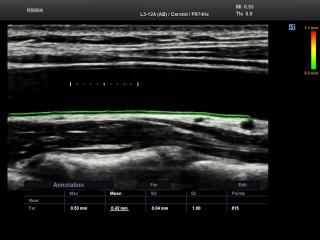

Общая сонная артерия, AutoIMT.

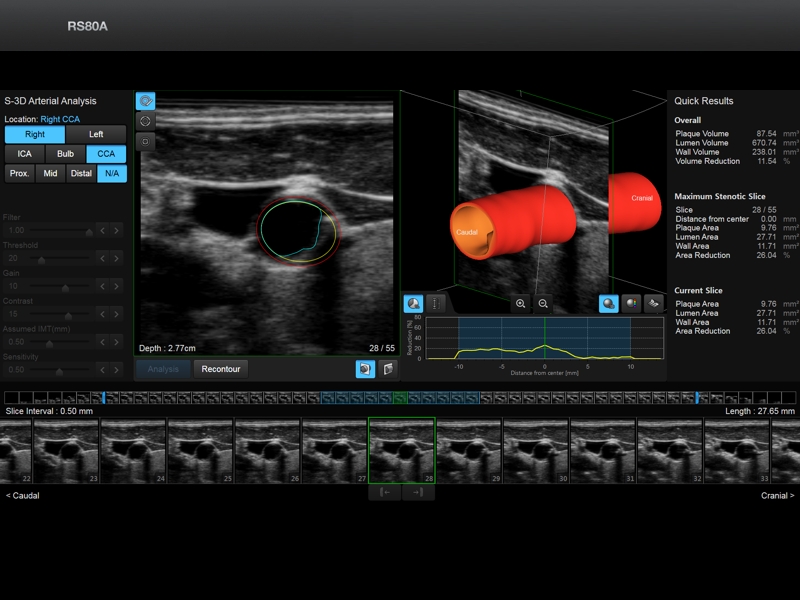

Общая сонная артерия, S-3D Arterial Analysis.

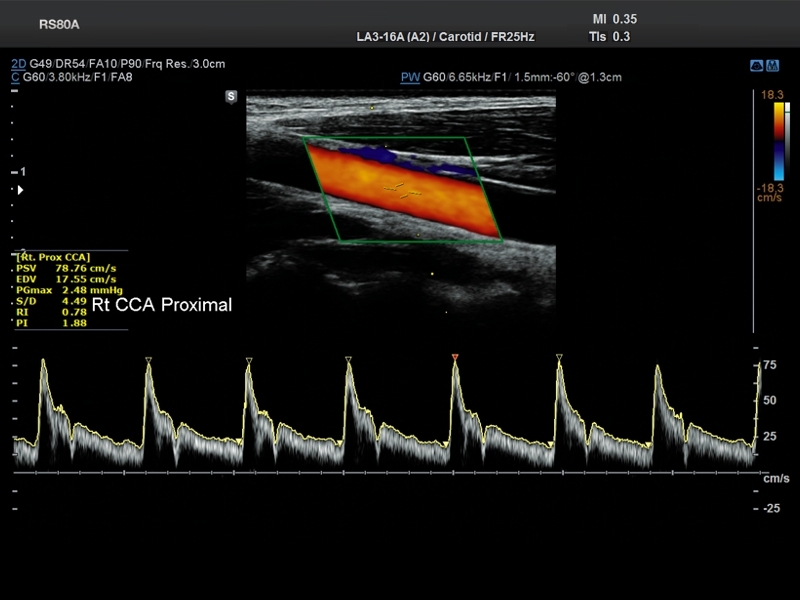

Общая сонная артерия, триплексный режим.

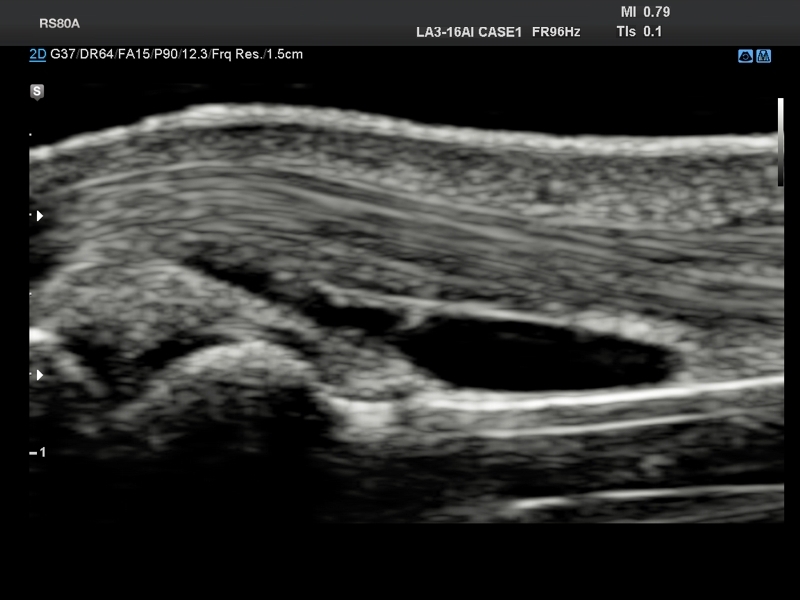

Палец, сухожильный ганглий.

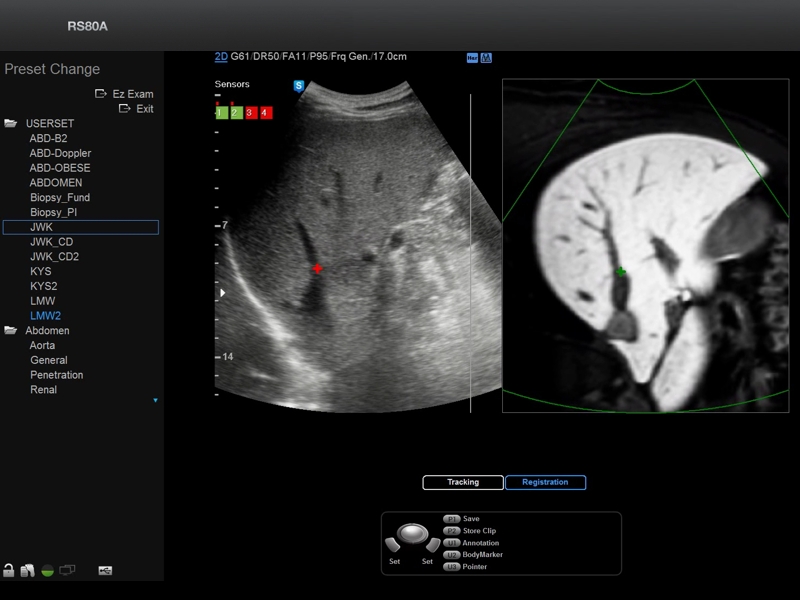

Печень, S-Fusion.

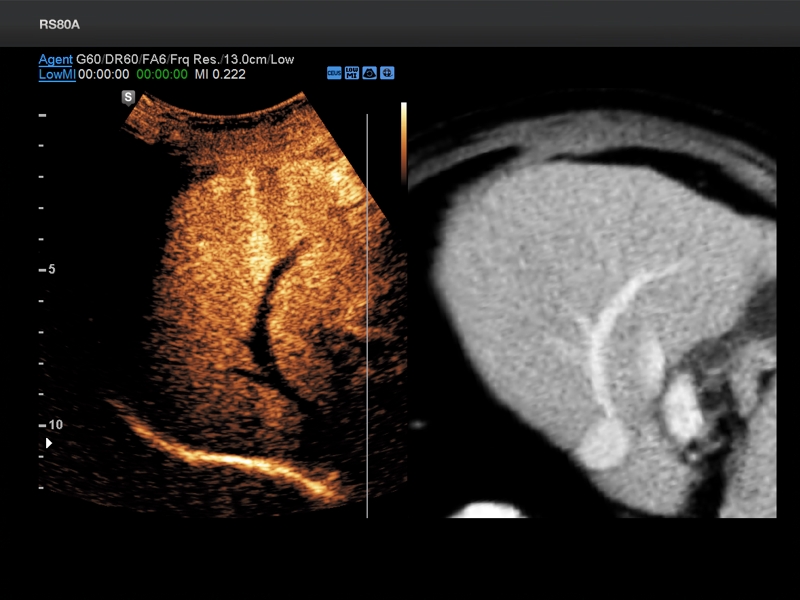

Печень, S-Fusion и CEUS+.

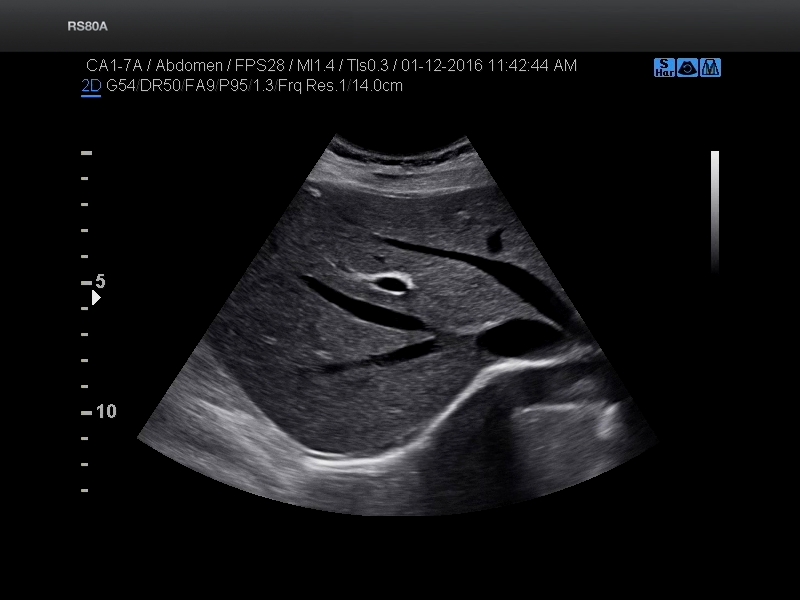

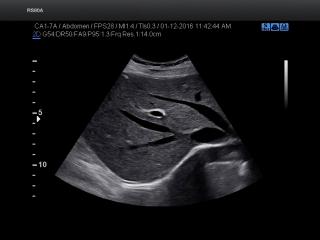

Печень, S-Harmonic.

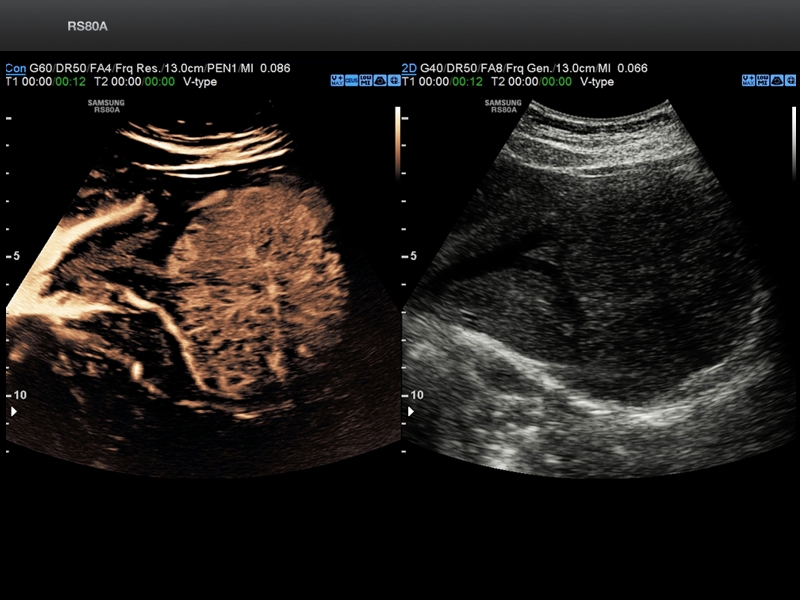

Печень, контрастирование.

Печень, контрастирование, VesselMax.

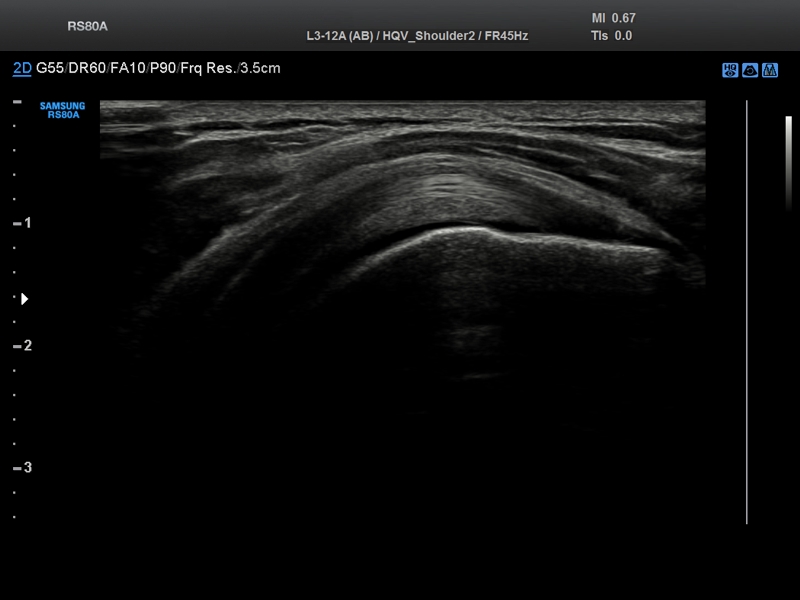

Плечо, HQ Vision.

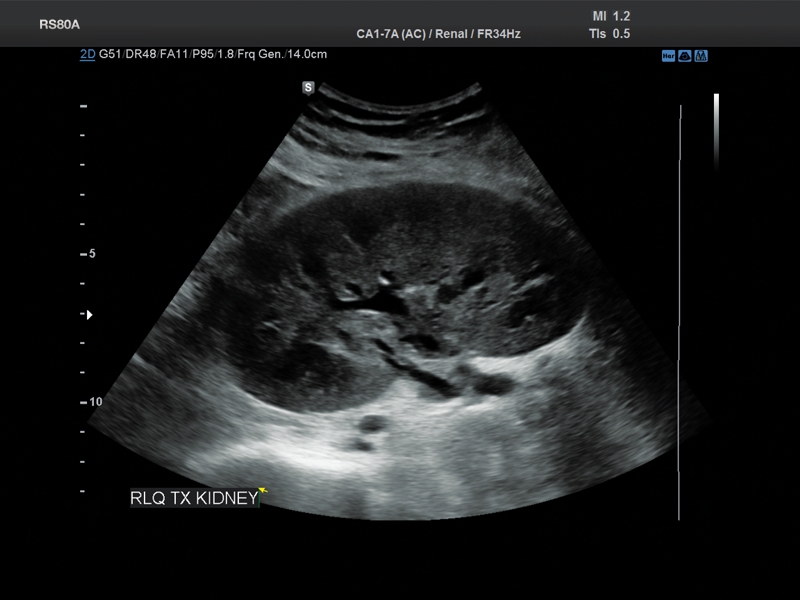

Почка, B-режим.

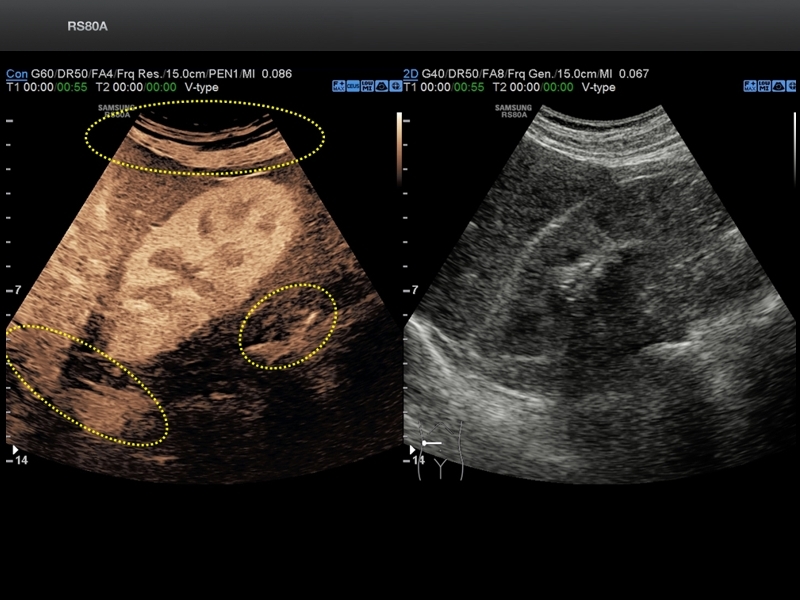

Почка, контрастирование.

Почка, контрастирование, FlowMax.

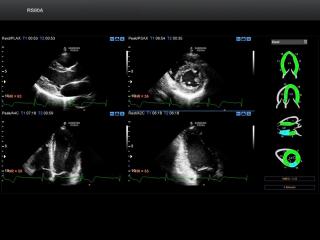

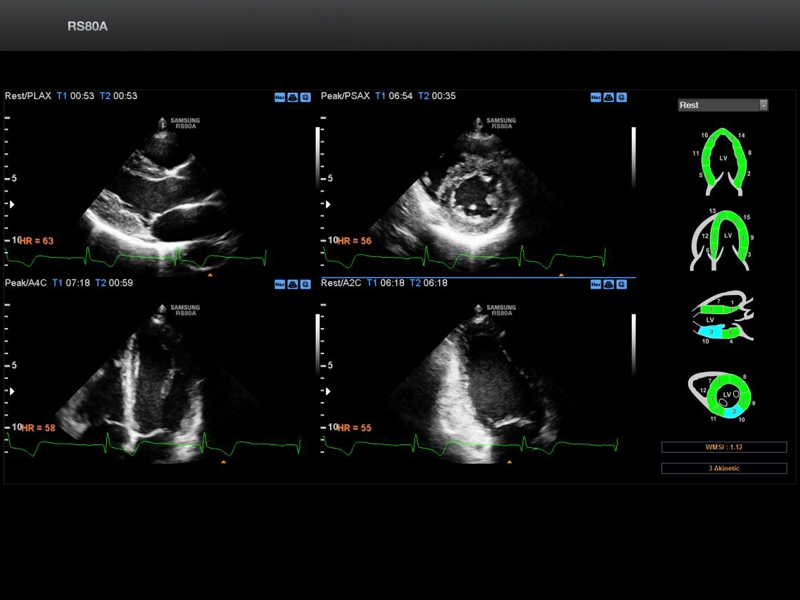

Сердце, Stress Echo.

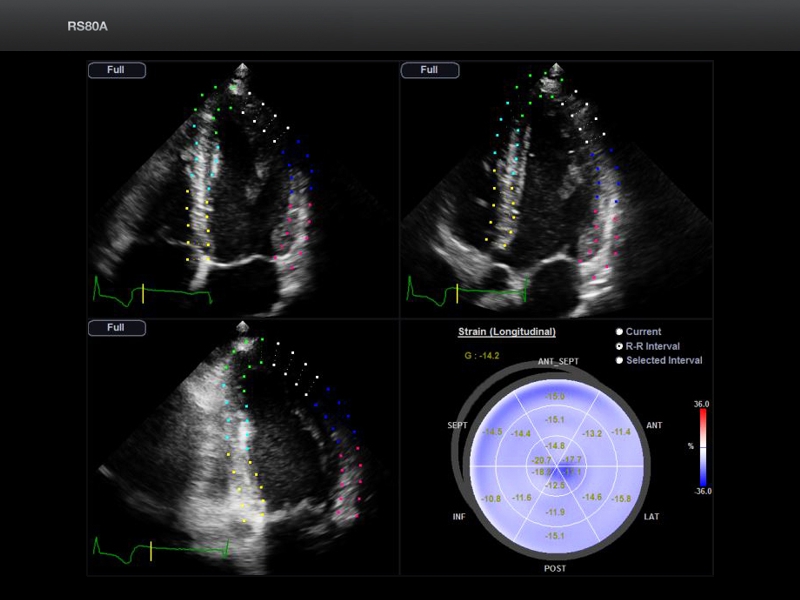

Сердце, левый желудочек, Strain+.

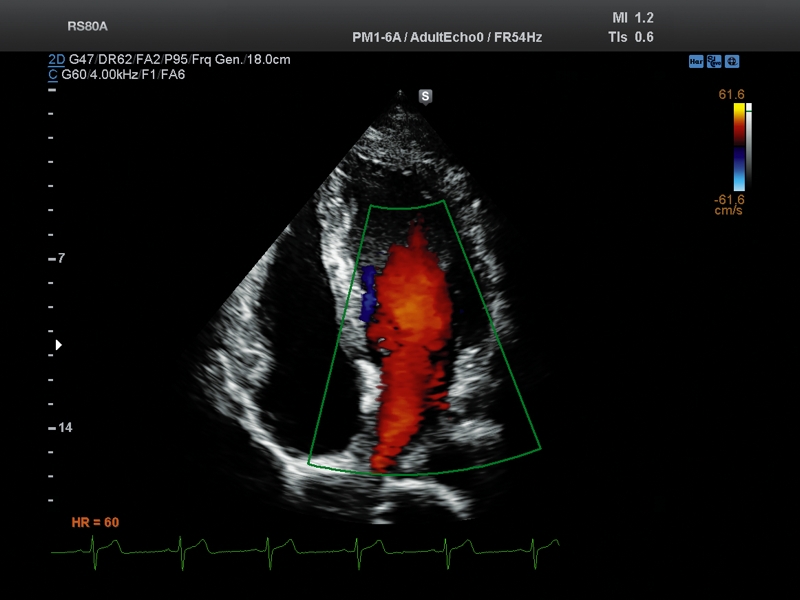

Сердце, цветной допплер.

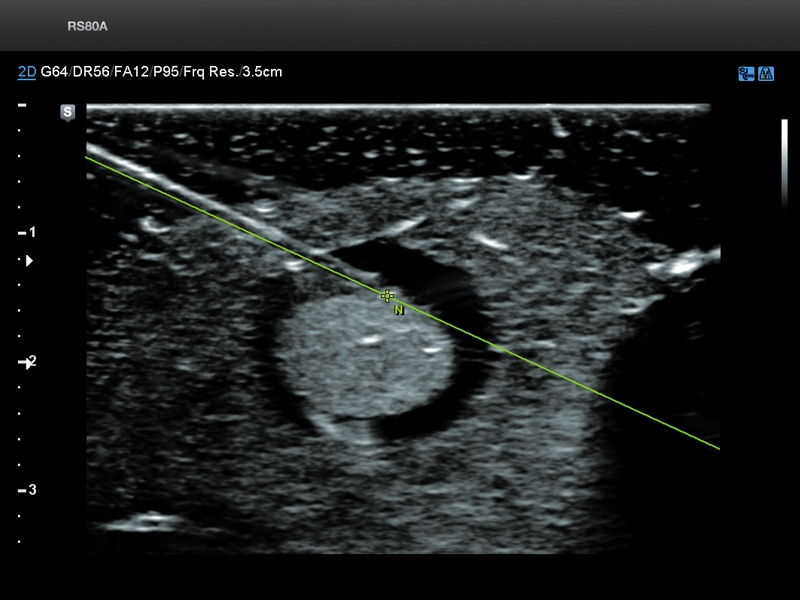

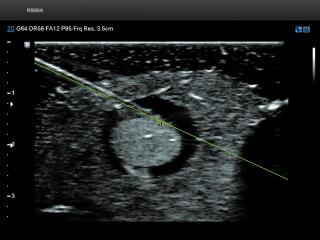

Щитовидная железа, S-Tracking.

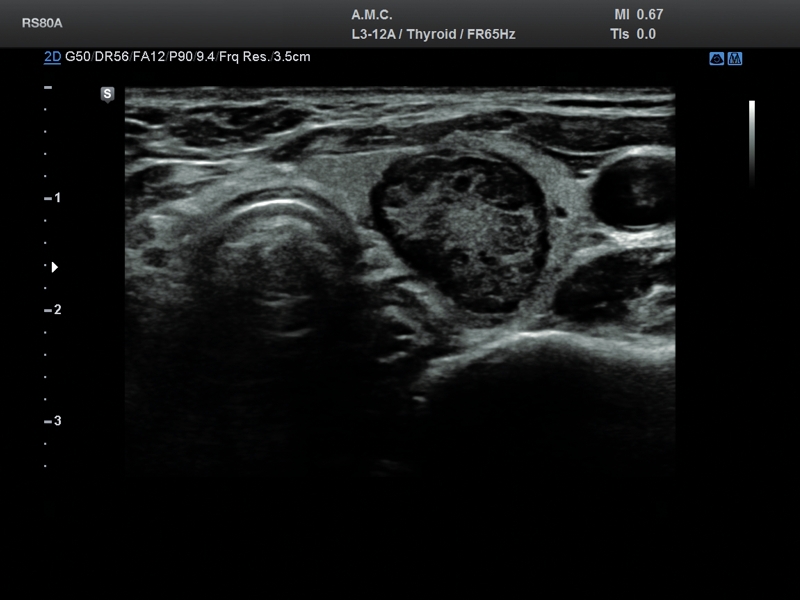

Щитовидная железа, узел.

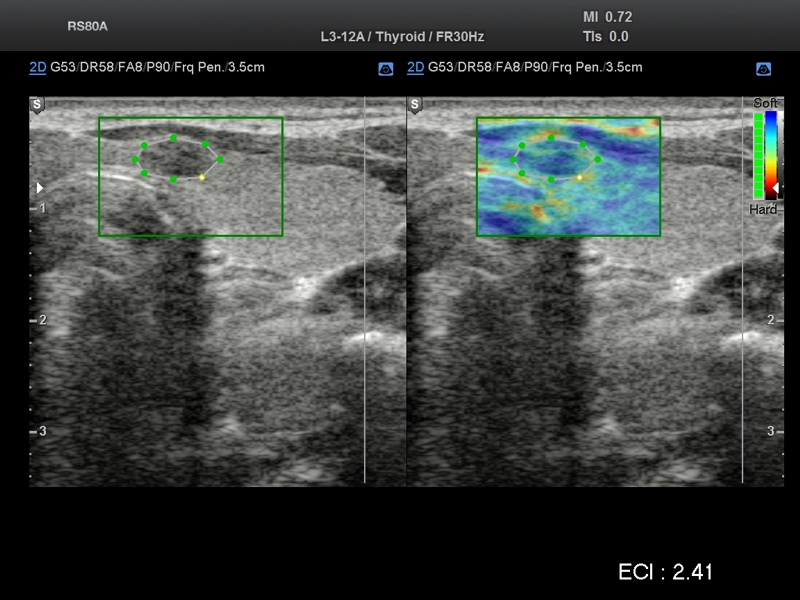

Щитовидная железа, узел, E-Thyroid.

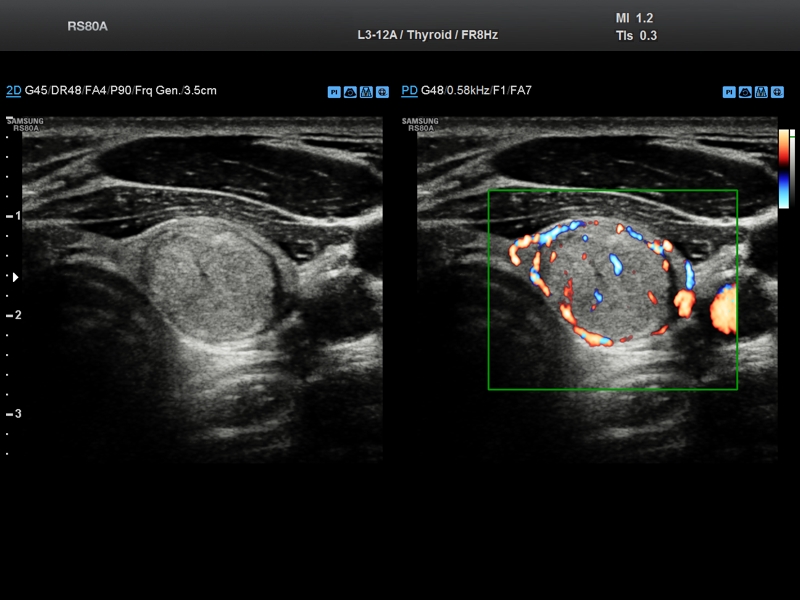

Щитовидная железа, узел, направленный энергетический допплер.
