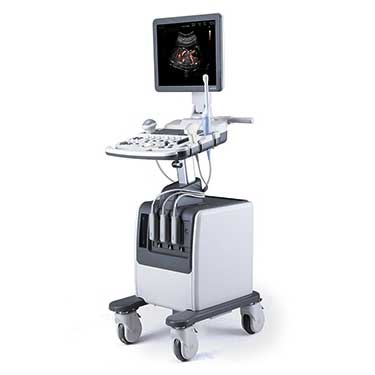

Samsung Medison SonoAce R7

Области использования Samsung SonoAce R7

• акушерство и гинекология,
• абдоминальные исследования,
• маммология,
• урология и эхокардиография,
• поверхностно расположенные органы и исследования сосудов,
• мускуло-скелетные исследования,
• педиатрия,
• неонаталогия,
• транскраниальные исследования.

Отличительные особенности аппарата УЗИ SonoAce R7

Широкие возможности и качественное изображение

Ультразвуковой аппарат SonoAce R7 оснащен самыми современными технологиями для получения максимально качественного изображения в самых различных областях.

• Spatial Compounding Image™ (SCI™) – улучшенное соотношение сигнал-шум и контрастное разрешение путем получения изображений объекта под различными углами и объединения этих изображений в одно.
• Улучшенные 4D изображения - Качество 3D/4D визуализации на SonoAce R7 позволяет проводить любые акушерские исследования с объемными датчиками. Скорость обработки изображения более 50 к/с.
• Full Spectrum Imaging™ (FSI) - Расширение диапазона работы датчика позволяет увеличить проникновение и контрастное разрешение, уменьшить зернистость, улучшить соотношение сигнал/шум.
• ElastoScan™ - для выявления плотных образований, картируя различным цветом отличающиеся по плотности области.
• Расширенная диагностика сердца и сосудов: Auto IMT™, Strain™, Stress Echo™.
• Качественная 3D/4D реконструкция – технология 3D XI™ позволяет получить из объемного изображения серию срезов с заданным шагом во фронтальной, сагитальной или аксиальной плоскости или под любым необходимым вам углом.
• и другие технологии.

Простой, легкий, удобный

• Монотор 19”.
• Исчерпывающий набор регулировок панели управления для удобной работы специалиста.
• Маневренность. Стойка оснащена ручками для удобного перемещения сканера в пределах клиники.

Технические особенности аппарата SonoAce R7

• Стационарный ультразвуковой сканер.
• LCD монитор - 19" (40,8 см).
• Кардиопакет (опция).
• ЭКГ модуль (опция).
• Режимы сканирования: B, 2B, M, B+M, 4B;
  - CFM - цветное допплеровское картирование;
  - PD - энергетический допплер (в т.ч. 3D);
  - направленный энергетический допплер;
  - PW - импульсный допплер;
  - HPRF - высокочастотный импульсный допплер;
  - CW - непрерывноволновой допплер.
• Особенности сканирования:
  - тканевая гармоника (регистрация 2-й гармоники эхосигнала, в том числе с помощью инверсивной технологии);
  - цветной М-режим;
  - тканевый допплер - тканевая цветовая допплерография для оценки сократительной способности миокарда (опция);
  - автоматический анализ допплеровских кривых;
  - глубина сканирования до 32 см;
  - steering - возможность изменения допплеровского угла в режимах CFM и PD;
  - дуплексный и триплексный режим.
• Разъемы для одновременного подключения до 4-х датчиков (3 + 1 CW).
• Система Stat 3D - работа трехмерными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме энергетического допплера.
• Система Live 3D - трехмерное УЗИ в реальном времени (4D УЗИ).
• Скорость объемного сканирования - до 55 объемов в секунду.
• Система SonoView - система архивации и дальнейшего просмотра статических и динамических изображений (база данных изображений), имеется возможность копирования изображений на внешние накопители (подключение по USB), проводить измерения в архиве.
• Система DICOM (опция) - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).
• Система DICOM.

Инновационные технологии

• FSI (Full Spectrum Imaging) - технология, которая объединяет ультразвуковую информацию от акустических полос разной частоты, что резко снижает количество артефактов и формирует превосходное изображение с плотной контрастностью и значительно лучшей степенью проникновения.
• DMR (опция) - фильтр, который в реальном времени удаляет спекл-шумы и артефакты, усиливает контуры, делая ультразвуковое изображение чётче и контрастней.
• Quick Scan - ускоренный режим (нажатием одной кнопки) настройки изображения исследуемого органа в B-режиме и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов).
• Система 3D XI:
  - Multi-Slice View (мультислайсинг) - возможность одновременного просмотра на экране множественных срезов, полученных при трехмерном сканировании (технология КТ, МРТ).
  - Oblique - возможность получения различных срезов с объемного изображения.
  - VolumeCT (Volume Computer Tomography) - объемная ультразвуковая компьютерная томография, в том числе фильтры 3D image optimizing.

Пакеты расчетов (измерения и отчеты)

• Основные измерения:
  измерения расстояния, окружности, площади, объема; измерение тазобедренного сустава; измерение расстояния в M-режиме; измерение скорости в спектральном допплеровском режиме и др.
• Пакет гинекологических исследований:
  матка, левый и правый яичники, левая и правая почки, артерии левого и правого яичников, левый и правый фолликулы.
• Пакет акушерских исследований:
  биометрия плода, краниологическое исследование плода, исследование длинных костей плода, измерение индекса околоплодных вод (AFI), допплер плода и др. Биометрия плода включает измерения теменно-копчиковой длинны (CRL), размера плодного пузыря (GS), бипариетальный размера головки плода (BPD), затылочно-лобного расстояния (OFD), длины окружности головы плода (НC), передне-заднего размера брюшной полости (APD), поперечного размера брюшной полости (TAD), окружности живота (AC), площади сечения тела (FTA), длины бедра (FL), поперечного (TTD) и передне-заднего (APTD) размеров тела плода. Краниологическое исследование плода включает измерения параметров мозжечка (CEREB), а также внешнего (OOD) и внутреннего (IOD) межглазных расстояний. Исследование длинных костей плода включает измерения длины плечевой кости (Humerus), локтевой кости (Ulna), большеберцовой кости (Tibia), лучевой кости (Rad), ключицы (Clav) и позвоночника (LV). Кроме того, семь уравнений для оценки веса плода: Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz); ЧСС плода (Fetal HR); таблицы, определяемые пользователем.
• Пакет урологических расчетов:
  разностный объем, объем предстательной железы, вычисление плотности простатспецифического антигена (PSA).
• Пакет кардиологических исследований:
  - в 2D-режиме рассчитываются значения таких параметров, как объем по методу Симпсона (Simpson), объем по площади и длине, двумерные характериcтики (например, фракция выброса левого желудочка) и масса левого желудочка;
  - в M-режиме вычисляются значения параметров для левого желудочка, аорты и левого предсердия, митрального клапана, а также частота сердечных сокращений.
  - специальный пакет программ для исследования сердечно-сосудистой системы плода (расчет сократительной способности миокарда, оценка клапанного аппарата, магистральных артерий и вен).

Возможные датчики для УЗИ аппарата SonoAce R7-RUS

Примеры клинических изображений УЗИ аппарата SonoAce-R7 (Samsung Medison)

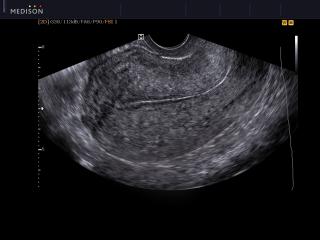

Матка, ТВЭ.

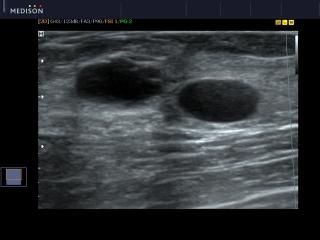

Молочная железа, кисты, SCI.

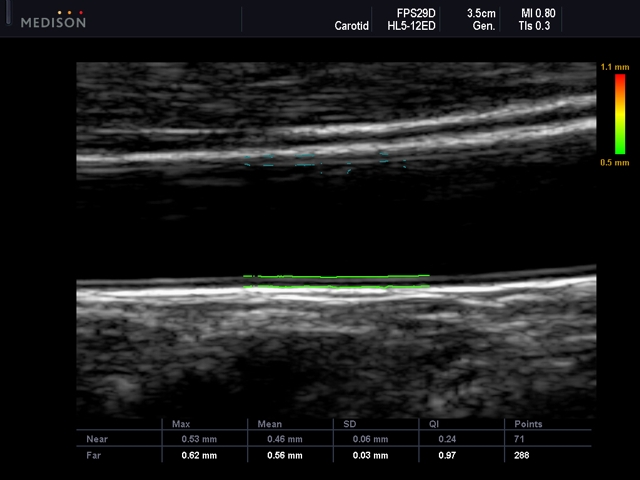

Общая сонная артерия, AutoIMT.

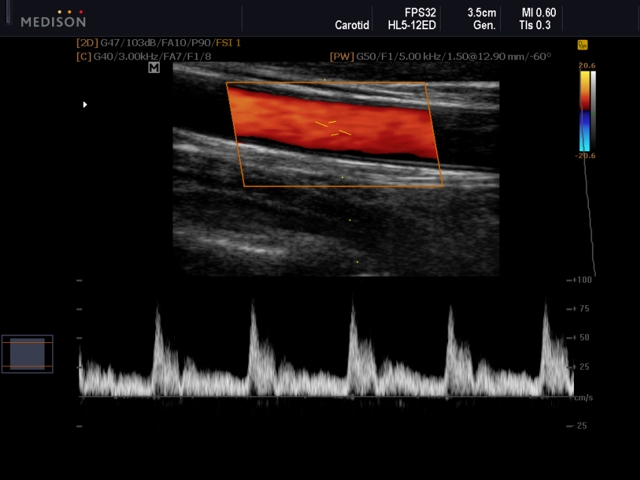

Общая сонная артерия, триплексный режим.

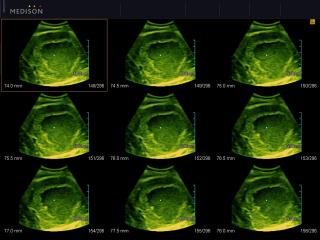

Печень, опухоль, MSV.

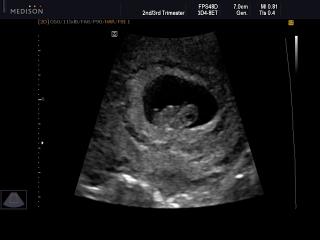

Плод, 8 недель.

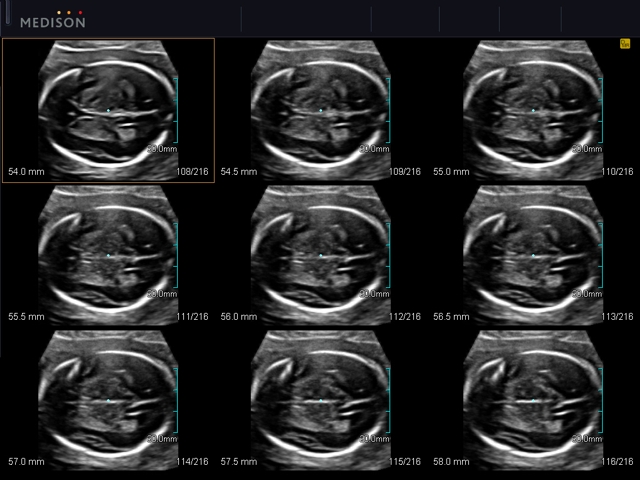

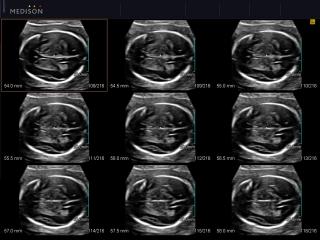

Плод, головной мозг, MSV.

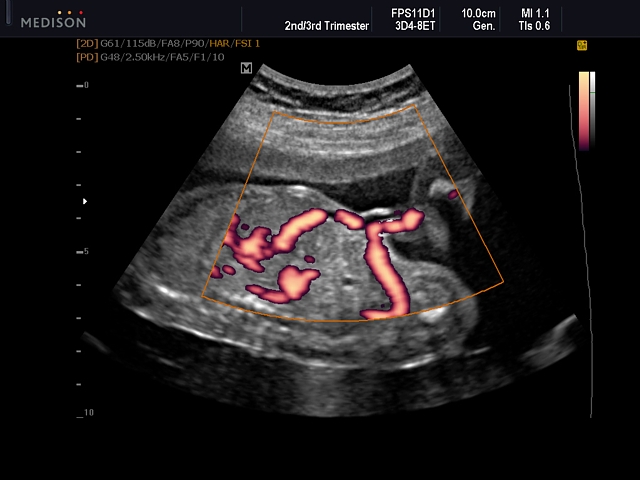

Плод, кровообращение, энергетический допплер.

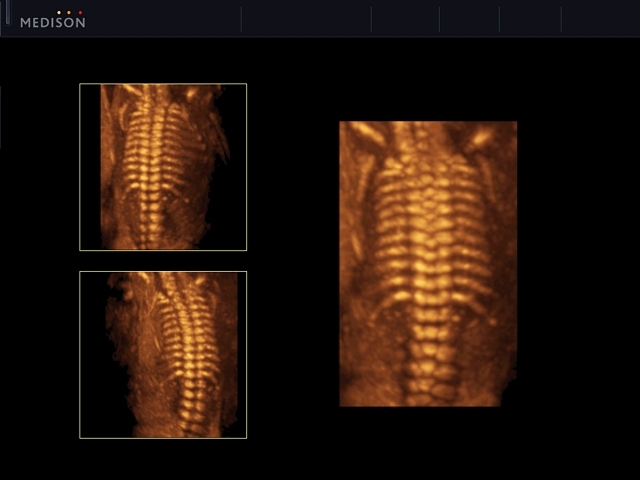

Плод, позвоночник, 3D.

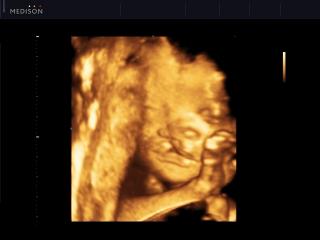

Порок развития плода - дефект верхнего неба, волчья пасть, 3D.

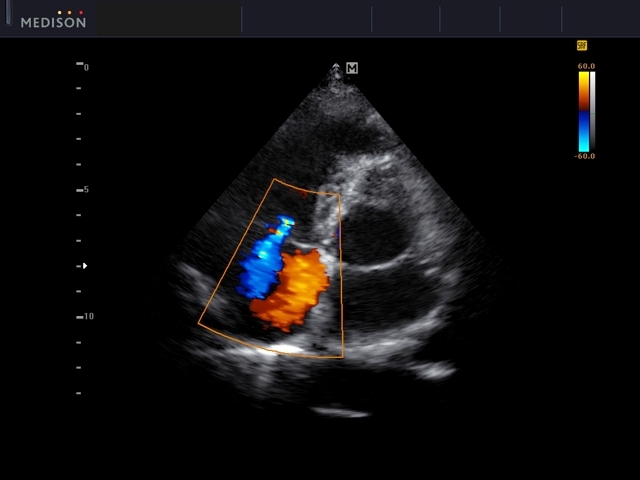

Сердце, митральный клапан, регургитация, цветной допплер.

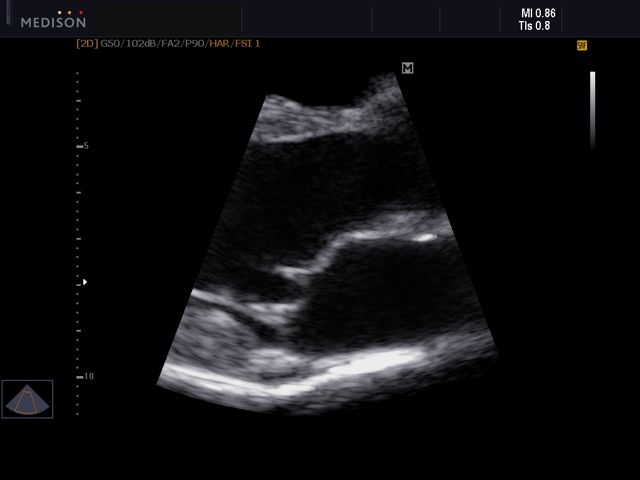

Сердце, парастернальный доступ, длинная ось ЛЖ.

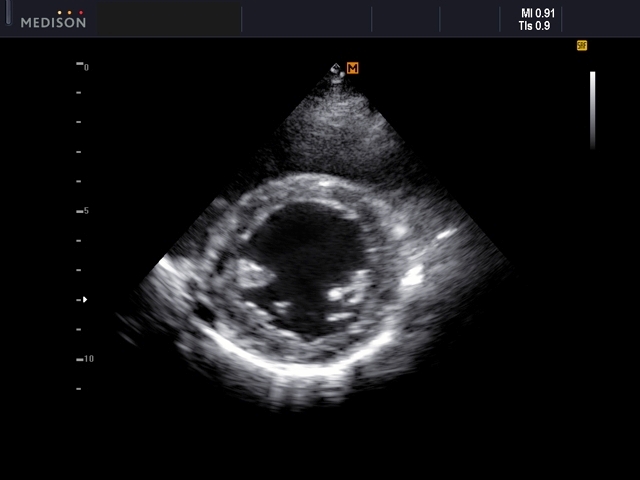

Сердце, парастернальный доступ, короткая ось ЛЖ.

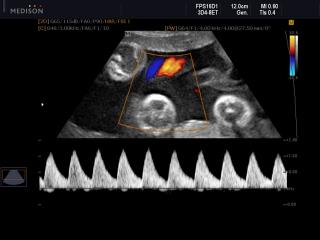

Сосуды пуповины, триплексный режим.

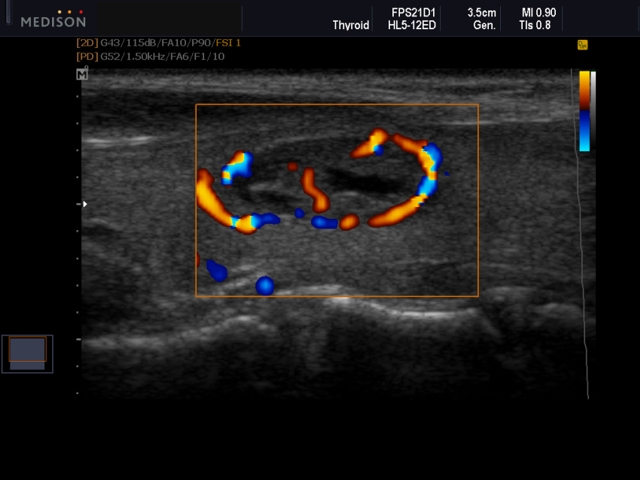

Щитовидная железа, узел, двунаправленный энергетический допплер.

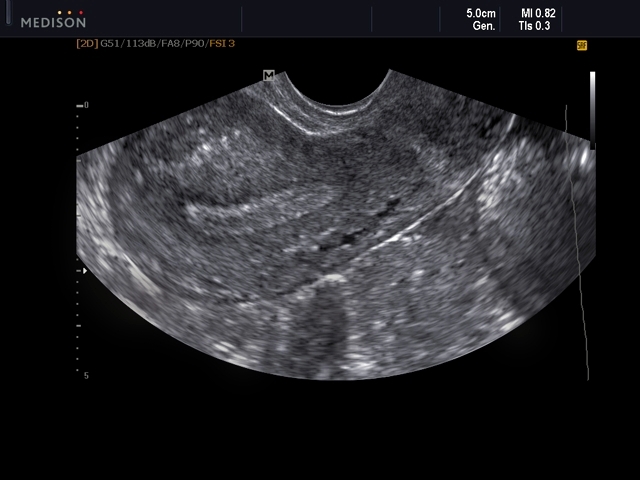

Эндометрий, ТВЭ.

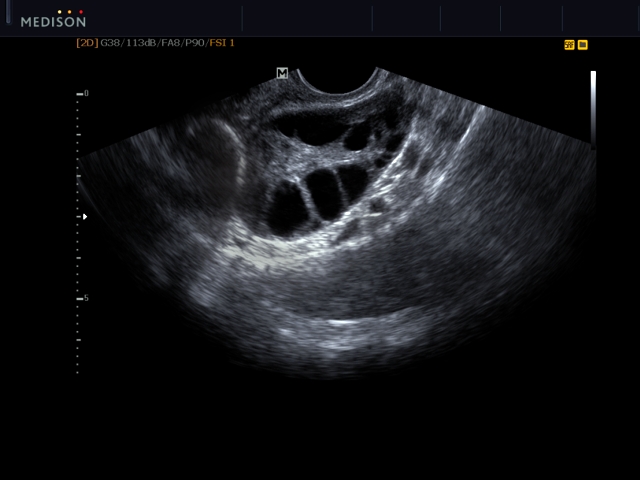

Яичник с фолликулами, ТВЭ.
