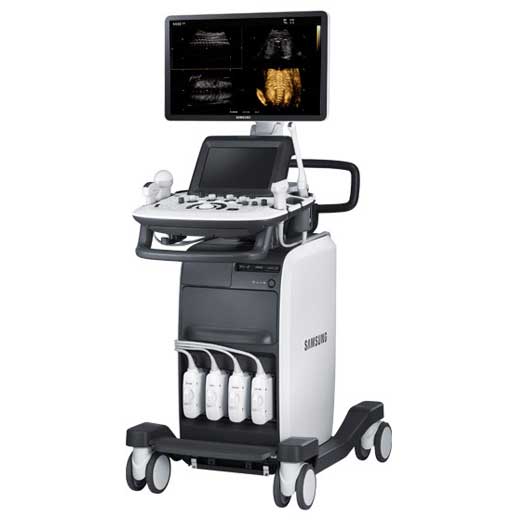

Samsung Medison UGEO H60

Области применения Samsung H60

• акушерство и гинекология,
• абдоминальные исследования,
• маммология,
• урология,
• эхокардиография,
• поверхностно расположенные органы,
• исследования сосудов,
• мускуло-скелетные исследования,
• нефрология,
• онкология,
• транскраниальная допплерография.

Отличительные особенности Medison UGEO H60

Современные технологии визуализации

• Технология улучшенной визуализации биопсийной иглы Needle Mate,
• Технологии для повышения качества визуализации - монокристальные датчики S-Vue, FSI, MultiVision, S-flow,
• Автоматический расчет комплекса интима-медиа AutoIMT,
• Качественная оценка жесткости образований молочной, щитовидной и предстательной желез, шейки матки - ElastoScan,
• Технология обработки изображения по алгоритму МРТ - Clear Vision,
• Цифровая предустановка TGC

Удобный и эффективный интерфейс

• Широкоформатный LED монитор 21,5".
• 4 порта для датчиков.
• Допплеры: HPRW, PW, PD, CD, DPD, CW.
• Полный набор инструментов для проведения исследований 3D/4D.
• Сенсорная панель управления (touch-screen).
• Настраиваемый сенсорный экран для максимально гибкого управления.
• Настраиваемые клавиши – 6 программируемых клавиш для быстрого и удобного доступа к нужным функциям.

Эргономичный дизайн

• Большой монитор.
• Сенсорная панель управления.
• Максимум возможностей позиционирования для комфортной работы специалиста.
• Тонкий, легкий и мобильный. УЗИ аппарат UGEO H60 легко перемещается в пределах кабинета или клиники и позволяет работать непосредственно у постели пациента.

Базовая комплектация Samsung H60-RUS

• Консоль - сканер UGEO H60,
• встроенные модули: цветного, энергетического, направленного энергетического и импульсно-волнового допплера,
• тканевая гармоника,
• SonoView,
• кинопамять,
• встроенный дисковод DVD-RW,
• USB-порты,
• встроенная клавиатура с подсветкой и трекболом,
• четыре активных порта,
• гибридный бимформер (блок формирования изображения),
• флакон геля 250 мл и руководство оператора.

Дополнительные опции

• система Live 3D,
• кардиопакет,
• ЭКГ модуль,
• панорамное сканирование,
• постоянно-волновой допплер,
• опции 3D XI,
• SDMR,
• CEUS+,
• AutoIMT,
• SCI,
• система DICOM,
• педаль дистанционного управления,
• нагреватель геля.

Режимы визуализации UGEO H60

• B - двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (в том числе пульс-инверсная).
• M - одномерный режим для исследования сердца, анатомический М-режим (необходим кардиопакет), цветной М-режим (необходим кардиопакет).
• CD - цветное допплеровское картирование.
• PD - энергетический допплер.
• S-Flow - инновационная технология цветового картирования кровотока позволяет увидеть и детально оценить кровоток в мельчайших периферических сосудах, что гарантирует наиболее точную диагностику в самых сложных случаях.
• TDI - тканевый допплер (необходим кардиопакет).
• PW - импульсно-волновой допплер.
• Steering - изменение допплеровского угла в режимах CD и PD, изменение угла сканирования в В-режиме на линейных датчиках.
• HPRF - высокочастотный импульсно-волновой допплер.
• CW - постоянно-волновой допплер (опция).
• 4D - трехмерное сканирование объемными датчиками в реальном масштабе времени (необходима опция "Live 3D").
• Режимы одновременного отображения на экране 2-х, 4-х и более изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени.
• Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD).
• Трапециевидный режим (для линейных датчиков).
• Масштабирование.

Опции

• Система Live 3D - трехмерное сканирование объемными датчиками в реальном масштабе времени (4D).
• Кардиопакет: тканевый допплер (TDI) + анатомический М-режим + цветной М-режим (CM) + программы расчетов.
• Модуль ЭКГ.
• Модуль панорамного сканирования.
• Модуль CW - постоянно-волновой допплер.
• Пакет опций 3D XI (объемная ультразвуковая томография).
• Модуль VOCAL - автоматический расчет объемов, объемных гистограмм и сосудистых индексов (VI, FI, VFI) объемных изображений.
• Модуль SDMR (Samsung Dynamic Magnetic Resonance) - программа оптимизации изображения по магнитно-резонансному алгоритму для усиления контрастного разрешения и улучшения четкости контуров.
• Модуль VolumeNT&IT - полуавтоматическое измерение толщины воротникового пространства (маркер синдрома Дауна) и интракраниального пространства (четвертый желудочек, маркер спина бифида) в объемном изображении.
• Модуль CEUS+ (Contrast Enchansment UltraSound) - исследования с применением контрастных веществ.
• Модуль AutoIMT - автоматическое вычисление комплекса интима-медиа общей сонной артерии (Intima Media Thickness). Данная оценка имеет большое значение для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда.
• Модуль SCI (Spatial Compound Imaging) - детализация изображения и уменьшение артефактов за счет технологии получения изображения с учетом нескольких углов инсонации.
• Система DICOM - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).
• Педаль дистанционного управления.
• Нагреватель геля.

Пакет опций 3D XI (объемная ультразвуковая томография)

• MSV (Multi-Slice View или мультислайсинг) - возможность одновременного просмотра на экране множественных срезов, полученных при трехмерном сканировании.
• VolumeCT - трехмерная реконструкция изображений в виде куба (Cube Sectional View) или трех пересекающихся плоскостей (Cross View).
• OVIX (Oblique View eXtended) - получение фрагмента трехмерного изображения (в виде нескольких полупрозрачных сканов, последовательно наложенных один на другой) в направлении произвольного косого среза трехмерного объекта исследования.

Инновационные технологии

• Quick Scan - режим автоматической настройки изображения (нажатием одной кнопки) исследуемого органа в B- и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов).
• SRF (Speckle Reduction Filter) - фильтр подавления шума.
• VCE (Volume Contrast Enhancement) - функция усиления качества изображения трехмерного объекта за счёт удаления зон с неотчётливой визуализацией.
• VSI (Volume Shade Imaging) - "визуализация объемных оттенков" на 3D-изображении.
• FSI (Full Spectrum Imaging) - многоступенчатый алгоритм получения избирательного контрастирования изображения по всей глубине сканирования.
• Digital TGC - цифровая регулировка усиления по глубине.
• See-Thru - технология, использующая объединение трехмерного энергетического допплера и серошкального 3D изображения.
• Технология доступа к необработанным ("сырым") данным, сохраненным в архиве с возможностью изменения параметров сканирования.

Основные измерения

• В-режим: расстояние, периметр, угол, площадь, эллипс, окружность, объем.
• D-режим: скорость, давление, ускорение, замедление.
• M-режиме: время, расстояние, уклон.

Пакеты расчетов (измерения и отчеты)

• Гинекология:
  матка, левый и правый яичники, левый и правый фолликулы, левая и правая яичниковые артерии, левая и правая маточные артерии, эндометрий, киста, опухоль, объемное образование и др.
• Акушерство:
  биометрия плода (плодное яйцо (GS), теменно-копчиковая длина (CRL), бипариетальный размер головки (BPD), лобно-затылочное расстояние (OFD), окружности головы (НC), передне-задний размер живота (APD), поперечный размер живота (TAD), окружность живота (AC), длина бедра (FL) и др.), длинные кости плода (плечевая (Humerus), локтевая (Ulna), лучевая (Rad), большеберцовая (Tibia), малая берцовая, ключица (Clav) и позвоночник (LV), краниологическое исследование плода (мозжечок (CEREB), внешнее (OOD) и внутреннее (IOD) межглазничные расстояния, большая цистерна, шейная складка, боковые желудочки, носовая кость), другие показатели плода (ступня, ухо, средняя фаланга, почки, таз), индекс околоплодных вод (AFI), допплерометрия (пупочная артерия, средняя мозговая артерия, маточные артерии, плацентарная артерия, сонные артерии, аорта плода, венозный проток, ЧСС плода); уравнения для оценки веса плода (Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz)); таблицы, определяемые пользователем.
• Сердце плода:
  измерения в В-режиме (отношение площади сердца и грудной клетки), измерения в М-режиме (толщина межжелудочковой перегородки в диастолу, конечнодиастолический размер левого желудочка, толщина задней стенки левого желудочка в диастолу, толщина межжелудочковой перегородки в систолу, размер левого желудочка в систолу, толщина задней стенки левого желудочка в систолу, внутренний размер правого желудочка в диастолу), измерения в режиме спектрального допплера (легочный ствол, артериальный проток, нижняя полая вена, венозный проток, восходящая аорта, нисходящая аорта, трансмитральный кровоток, митральная регургитация, трикуспидальный кровоток, трикуспидальная регургитация, индекс преднагрузки, ЧСС).
• Пакет кардиологических исследований:
  - М-режим: измерение диаметра аорты, передне-заднего размера ЛП, толщины МЖП (систолическая и диастолическая), толщины ЗСЛЖ (систолическая и диастолическая), размеров ЛЖ и ПЖ (систолический и диастолический), ФВ (Teichholz).
  - B-режим: измерение диаметра аорты (восходящей, дуги, нисходящей, на уровне синусов Вальсальвы, на уровне створок аортального клапана), определение размеров ЛП и ПП (максимальный, минимальный, систолический, диастолический, переднее-задний, верхнее-нижний, медиально-латеральный), расчет объемов ЛП и ПП, объемов ЛЖ (метод "Площадь-Длина", метод дисков (Simpson)), массы миокарда ЛЖ, индекса массы миокарда ЛЖ.
  - CD-режим (ЦДК): измерение радиуса ПФСМР (PISA), полуколичественная оценка трансмитрального, транстрикуспидального, трансаортального и транспульмонального кровотока (оценка регургитации), оценка аномальных сбросов крови через МПП И МЖП.
  - PW-режим (импульсно-волновой допплер): автоматическая, полуавтоматическая и ручная трассировка допплеровского спектра митрального, аортального и трикуспидального клапанов, клапана легочной артерии, кровотока в выходном тракте ЛЖ и ПЖ (пиковая/средняя скорость, пиковый/средний градиент давления, время изоволюметрического расслабления ЛЖ, время ускорения, замедления, выброса), оценка кровотока легочных и печеночных вен.
  - CW-режим (постоянно-волновой допплер): программы расчета работы митрального, аортального и трикуспидального клапанов, клапана легочной артерии.
  - TD-режим (тканевой допплер): количественная оценка локальной сократительной функции стенок ЛЖ и ПЖ.
• Сонные артерии:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, средняя толщина интимы, объемный кровоток.
• Артерии верхних и нижних конечностей:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Вены верхних и нижних конечностей:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; максимальная скорость, диаметр сосуда.
• Сосуды брюшной полости:
  автоматическая, полуавтоматическая, ручная трассировка доплеровского спектра; ПСС, КДС, %СтПлощ, %Ст Диам, площадь сосуда, диаметр сосуда, объемный кровоток.
• Урология:
  размеры почек, объем мочевого пузыря, остаточный объем, объем предстательной железы по WG, объем Т-зон, объем почки (методы измерения объема: три расстояния, три расстояния и коэффициент, эллипсоид).
• Измерение угла тазобедренного сустава (новорожденные).
• Щитовидная железа.
• Молочная железа.

Возможные датчики для УЗИ аппарата UGEO H60-RUS

Примеры клинических изображений УЗИ аппарата UGEO H60 A-RUS (Samsung Medison)

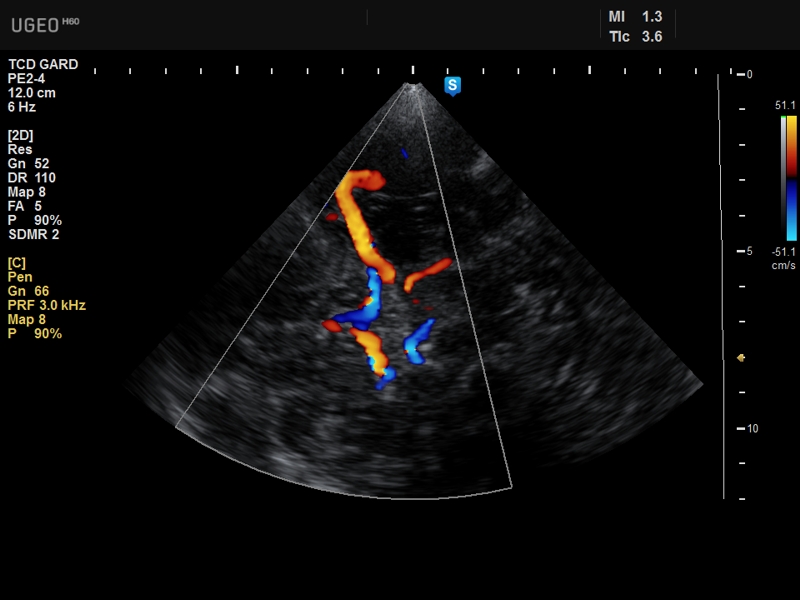

Вилизиев круг, TCD.

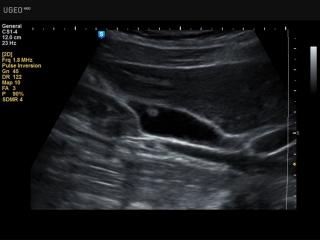

Желчный пузырь, полип, режим SDMR.

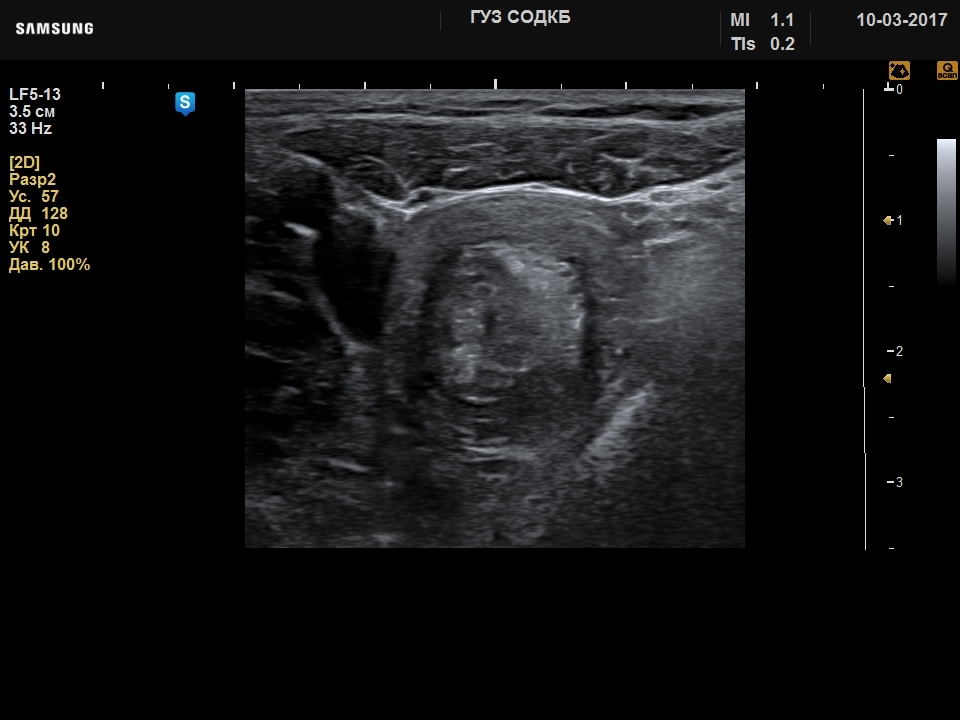

Кишечник, инвагинация.

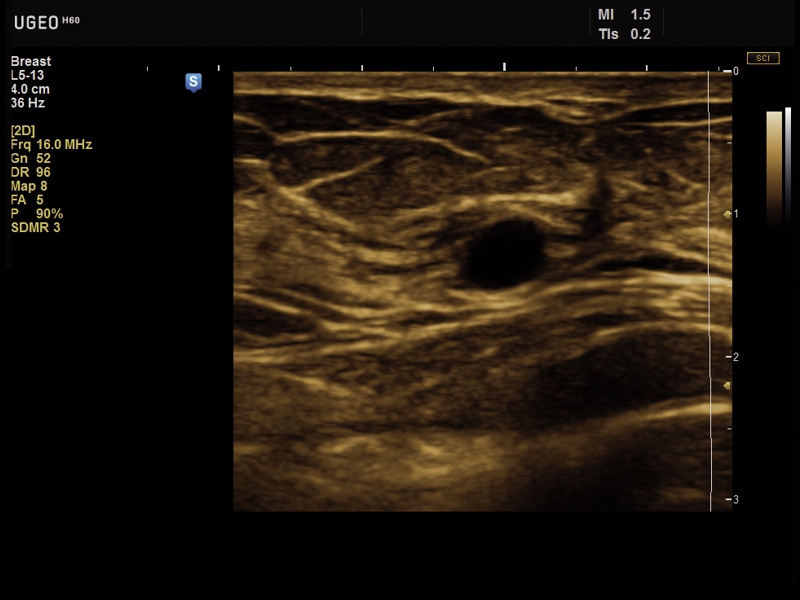

Молочная железа, киста.

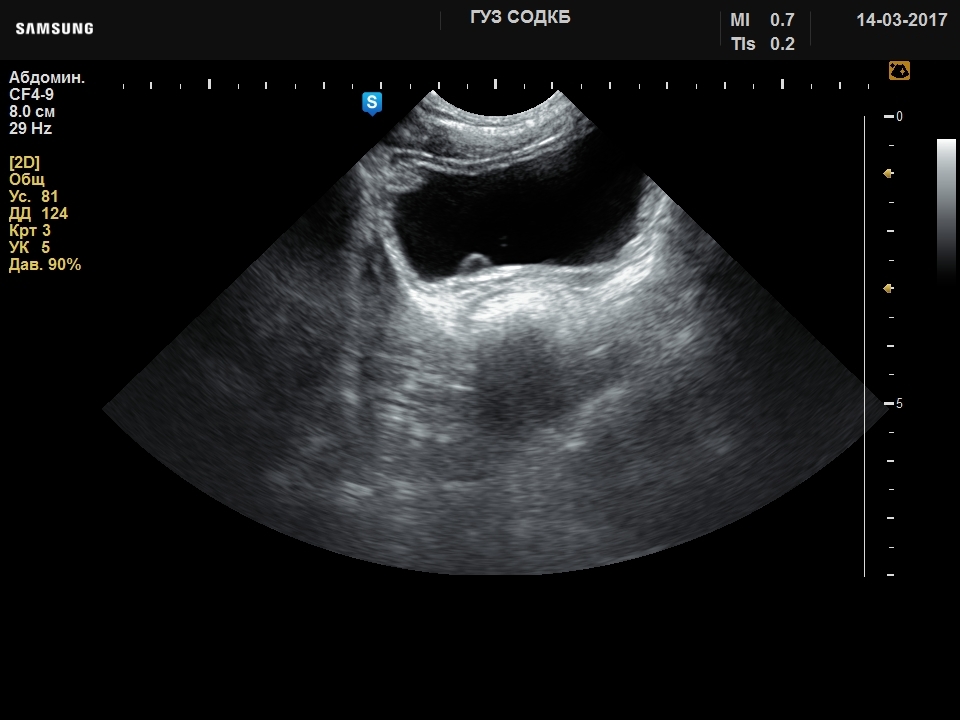

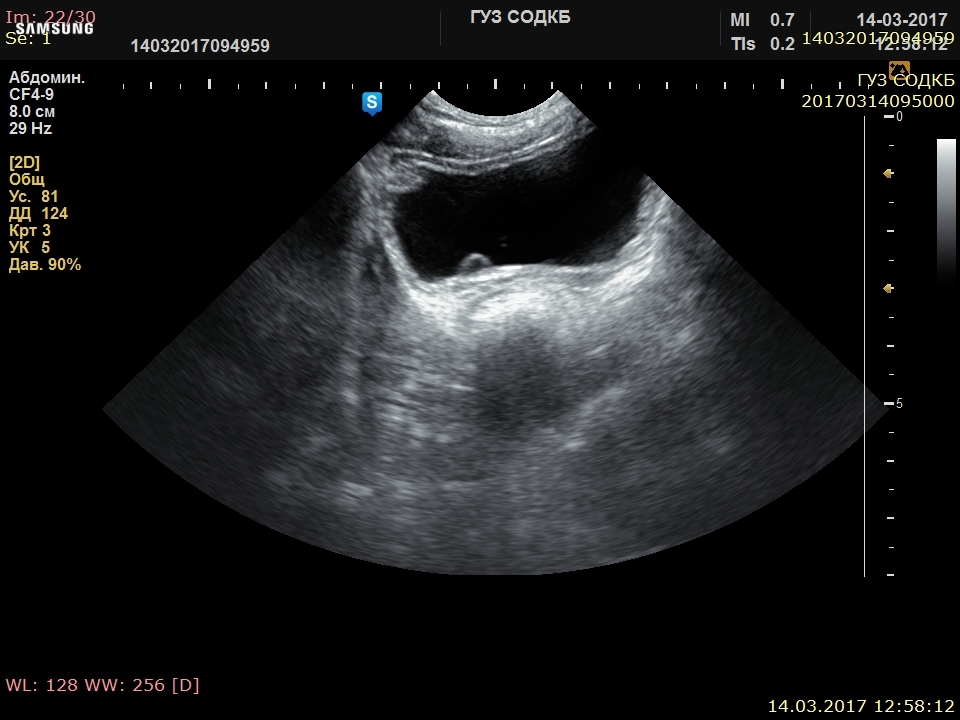

Мочевой пузырь, уретероцеле.

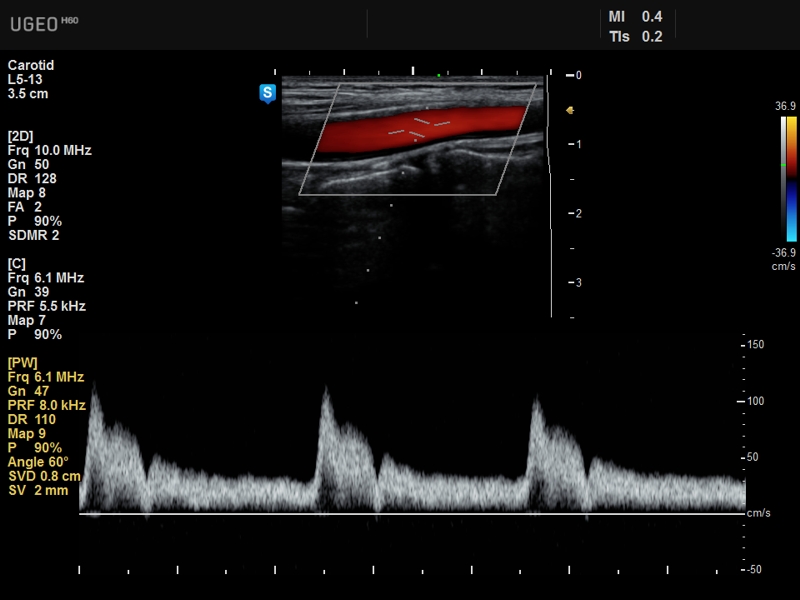

Общая сонная артерия, триплексный режим.

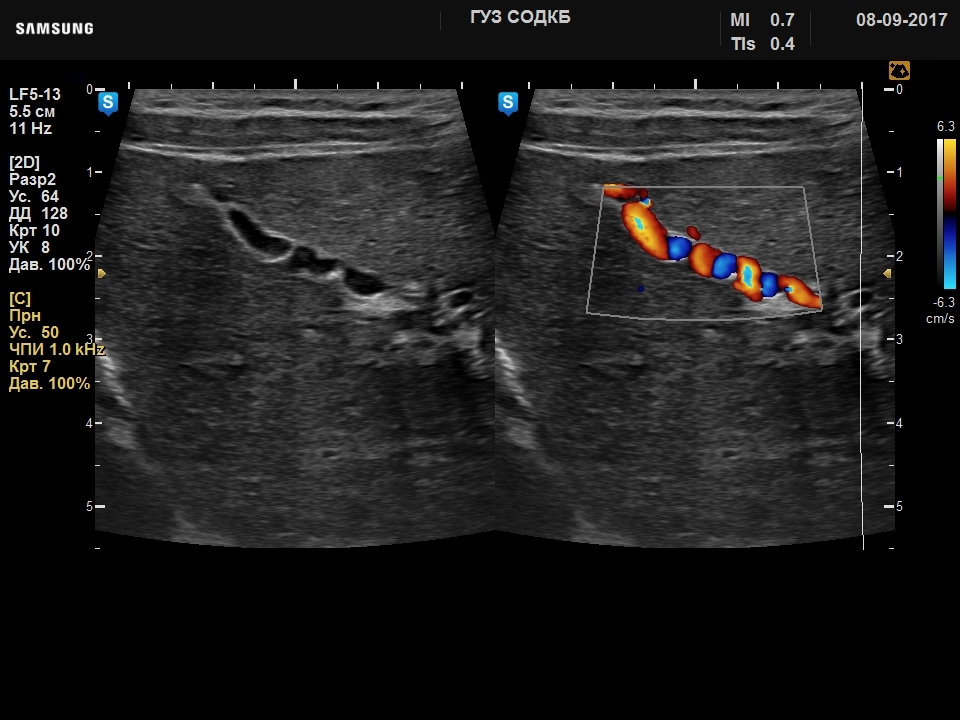

Печень, аутоиммунный гепатит, В-режим и ЦДК.

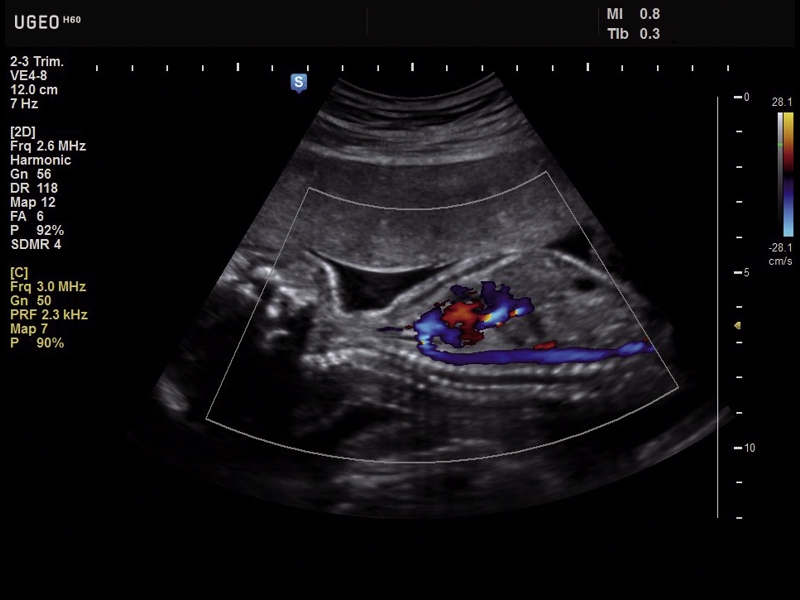

Плод, аорта, режим ЦДК.

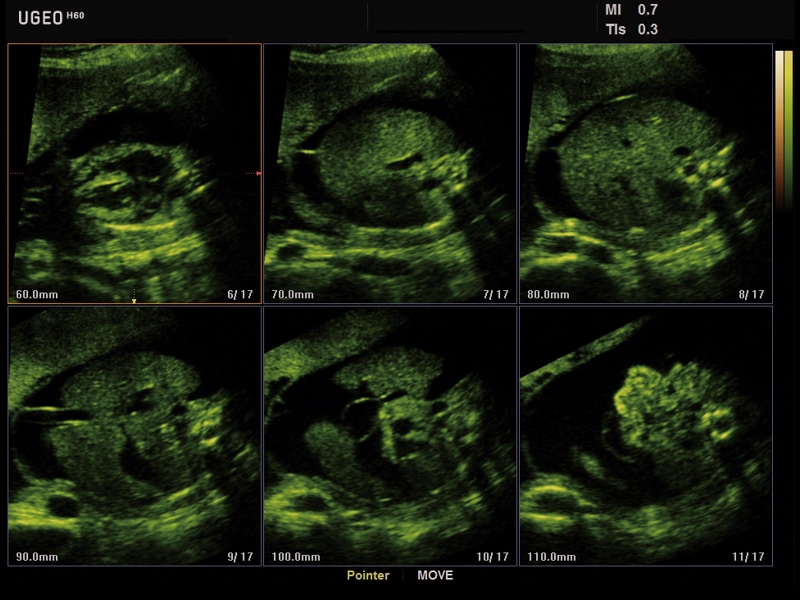

Плод, асцит, режим MSV.

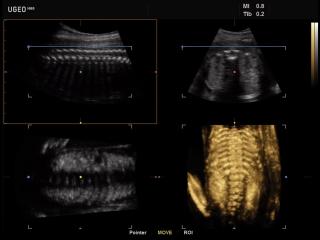

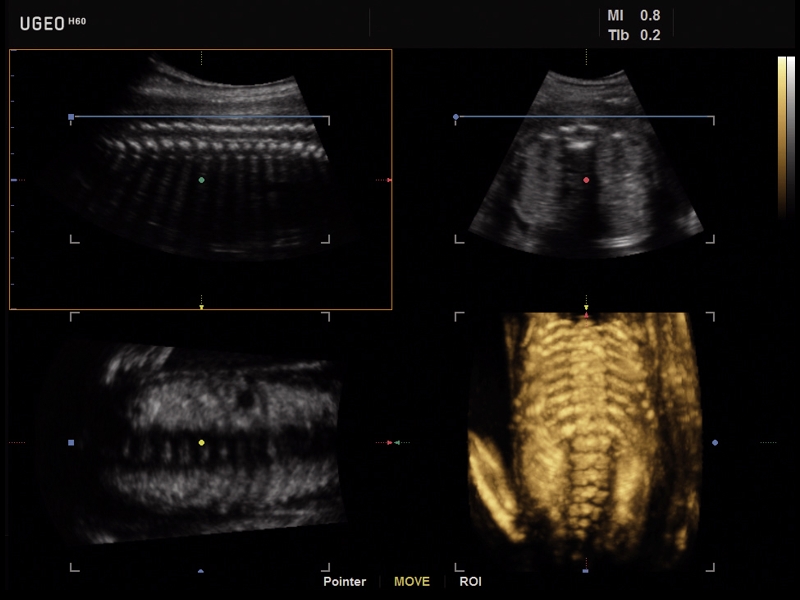

Плод, позвоночник, режим MPR, 3D.

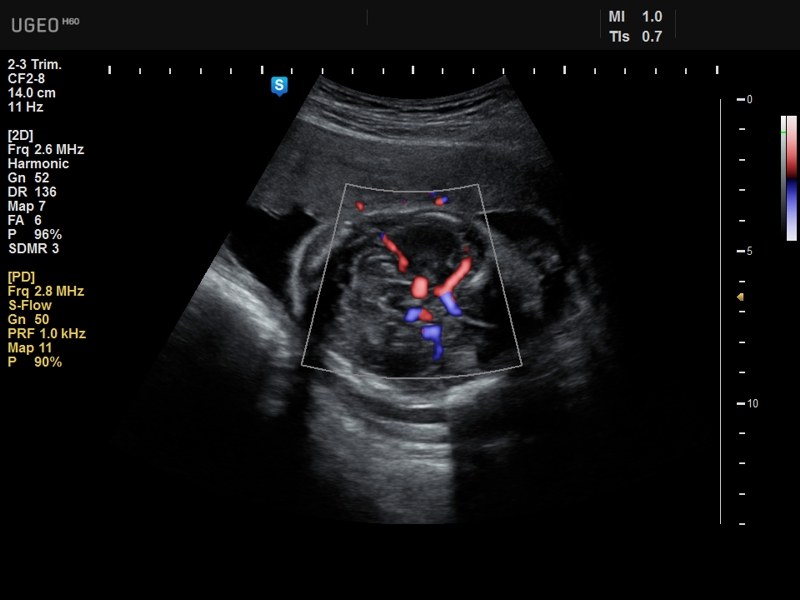

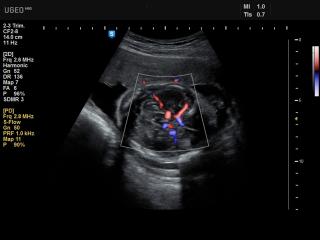

Плод, сосуды головного мозга, режим ЦДК.

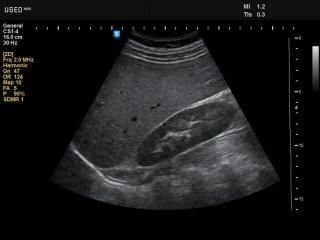

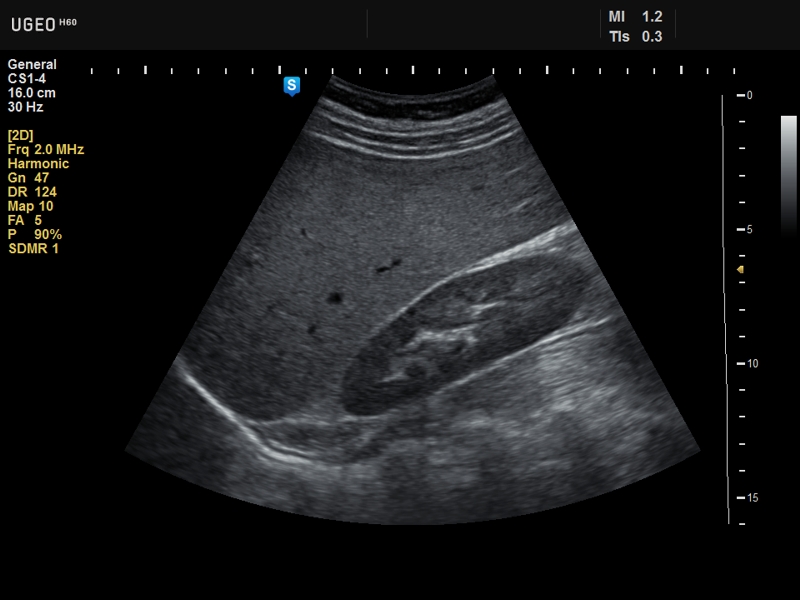

Почка, B-режим.

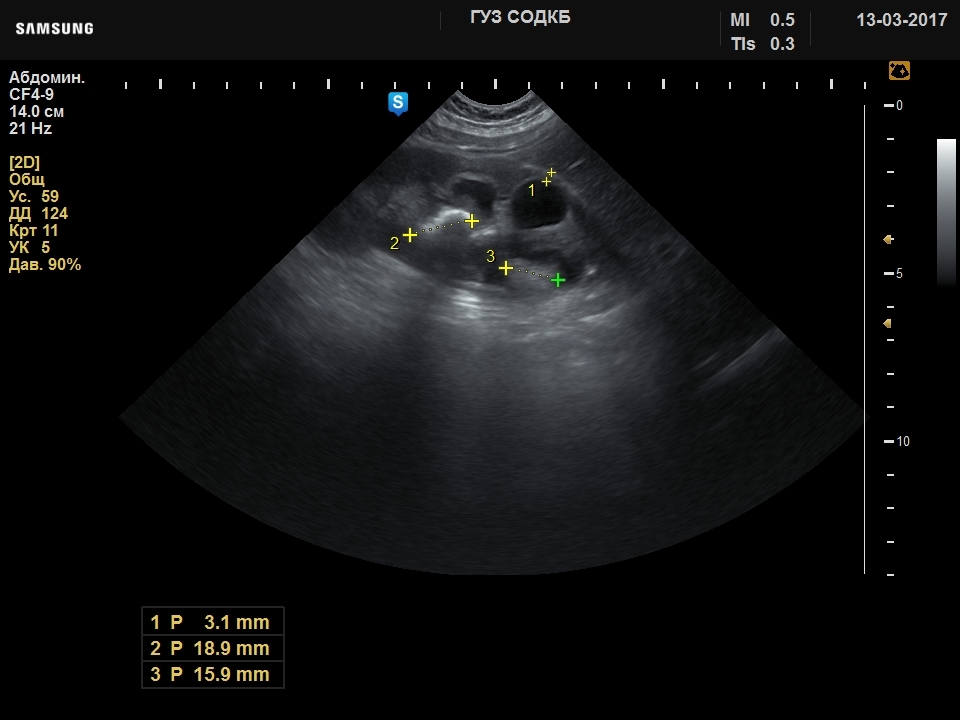

Почка, конкременты и расширение ЧЛС.

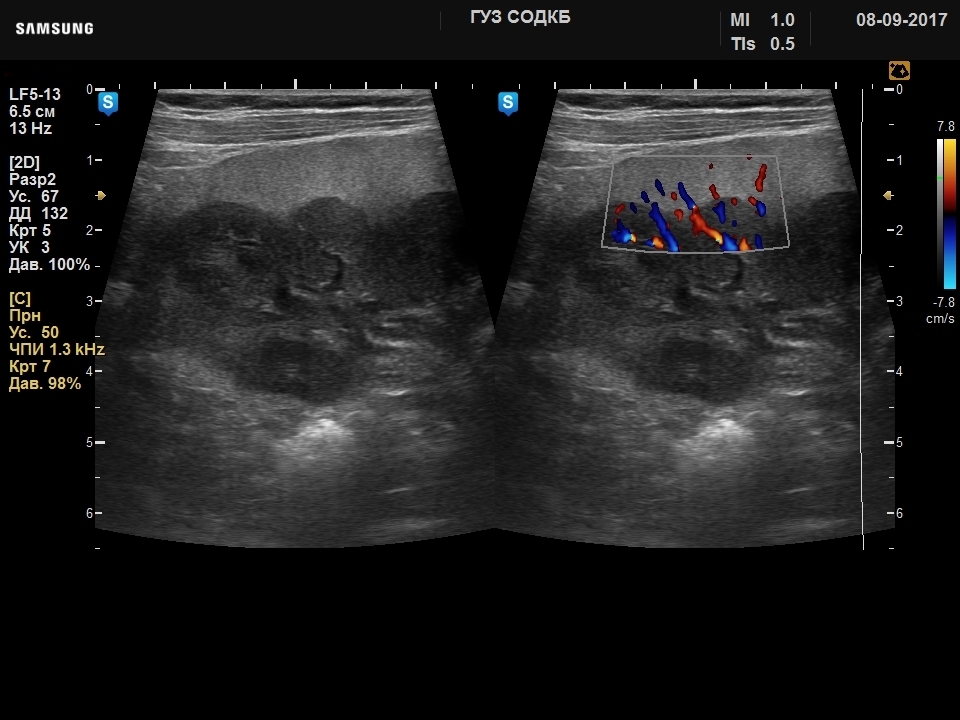

Почка, нефробластоматоз, В-режим и ЦДК.

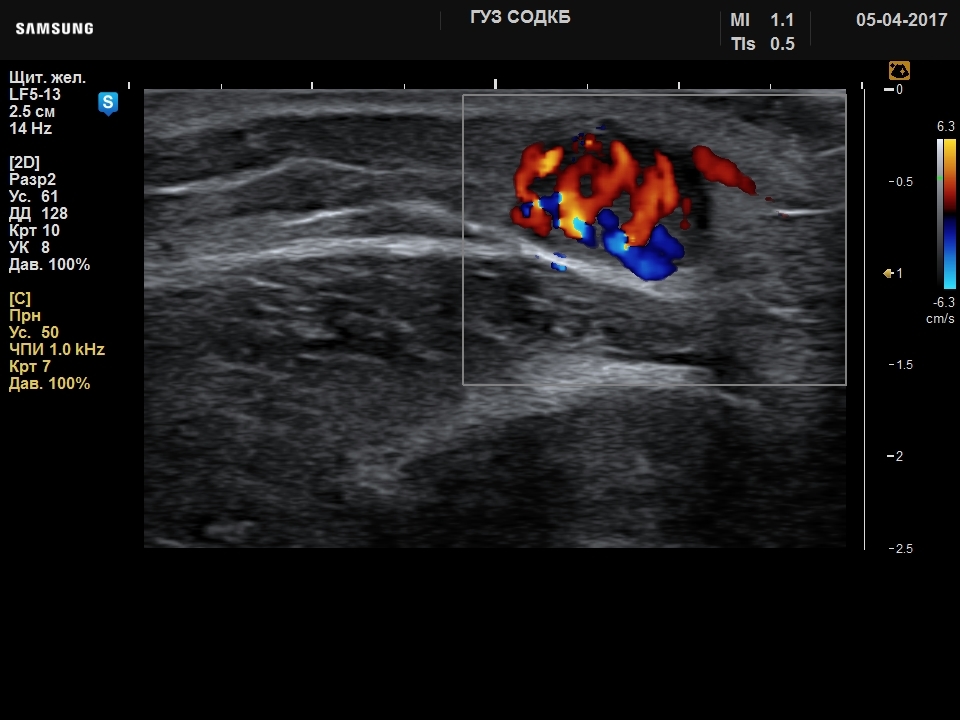

Предплечье, поражение мягких тканей, B-режим и ЦДК.

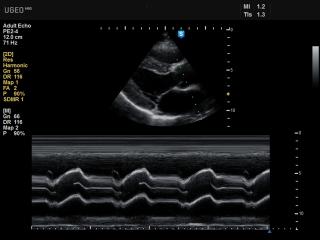

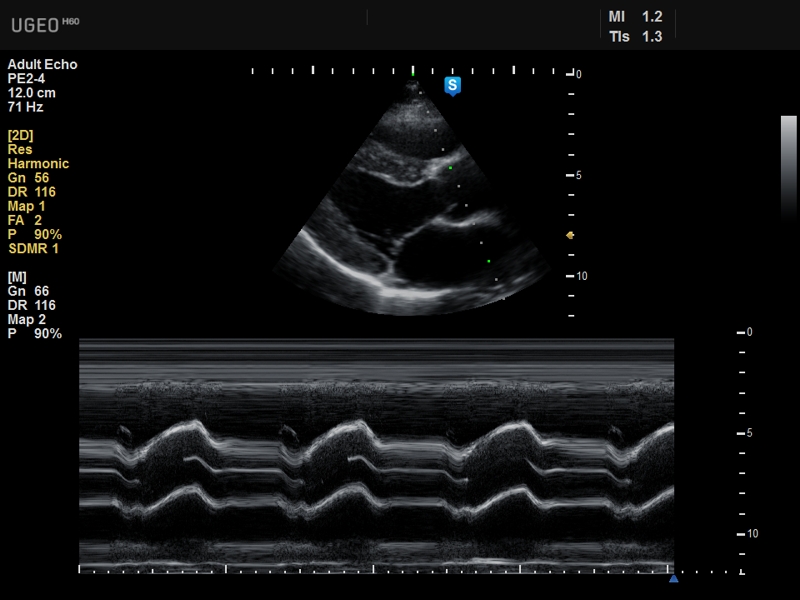

Сердце, M-режим.

Яичко, дермоидная киста.

Яичко, варикоцеле.

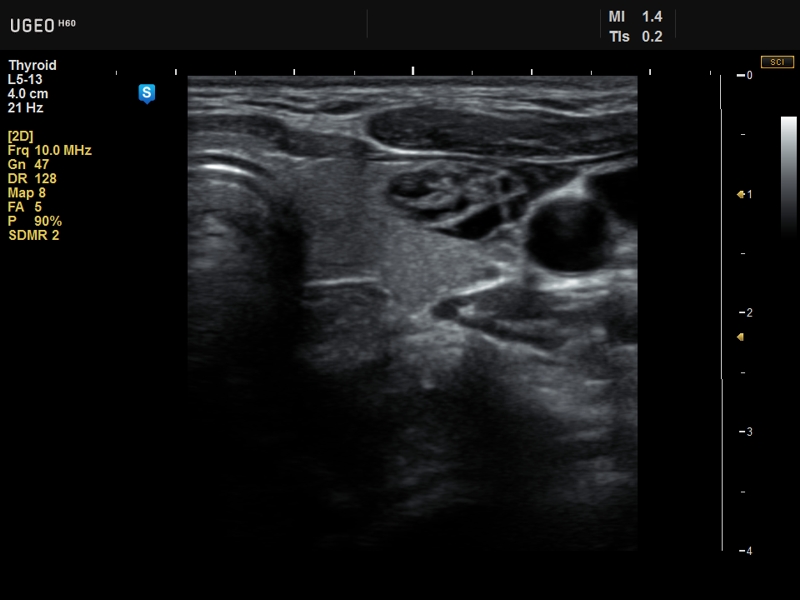

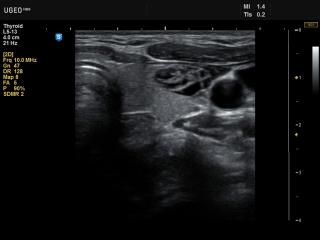

Щитовидная железа, режим SDMR.

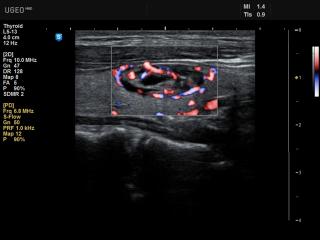

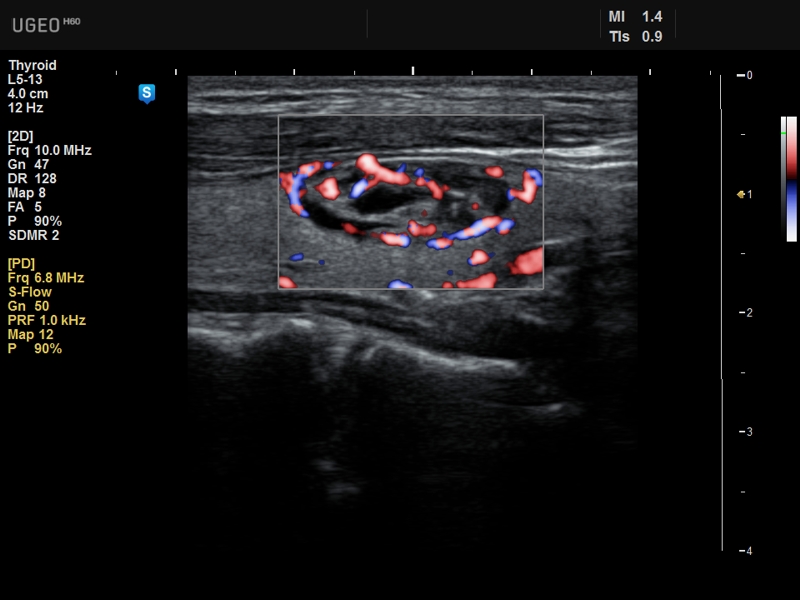

Щитовидная железа, режим S-Flow.

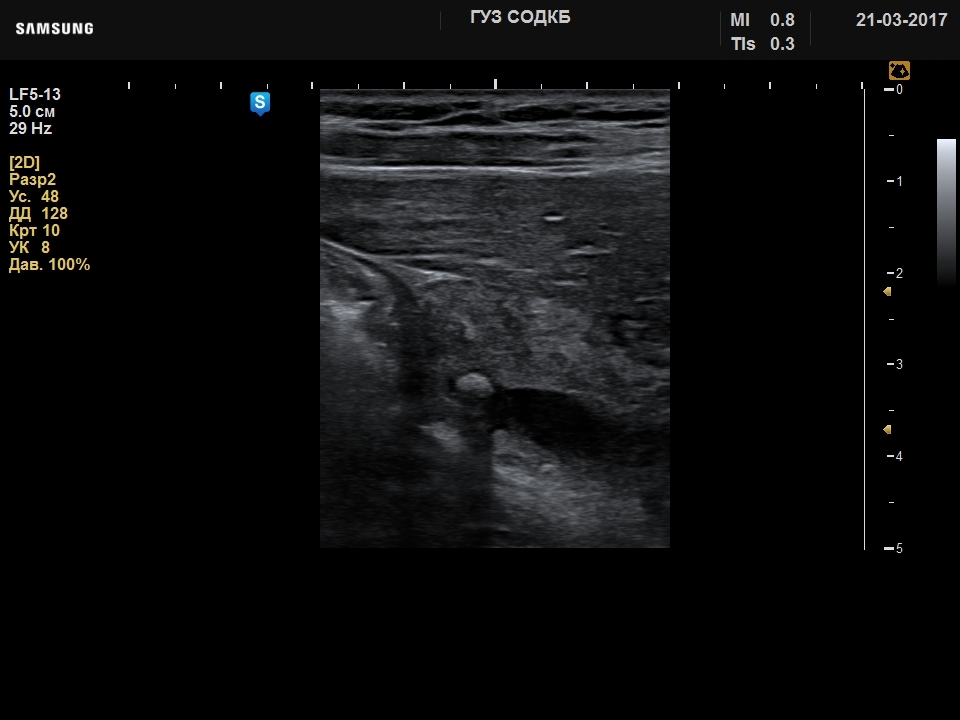

Холедох, конкремент в просвете.

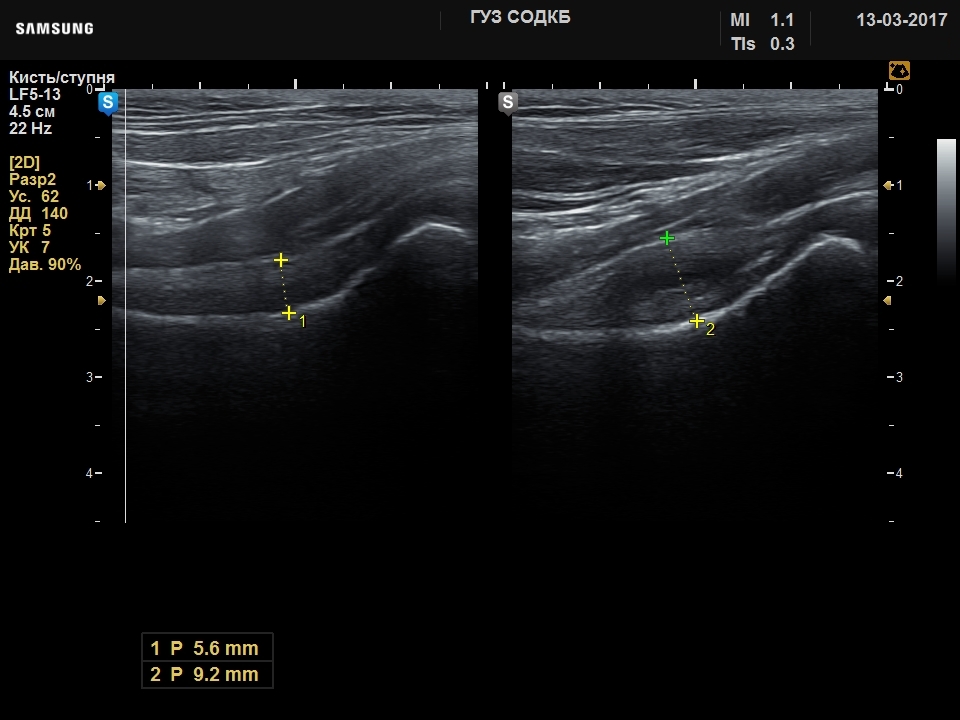

Тазобедренный сустав, коксит.

Тимус, киста.
