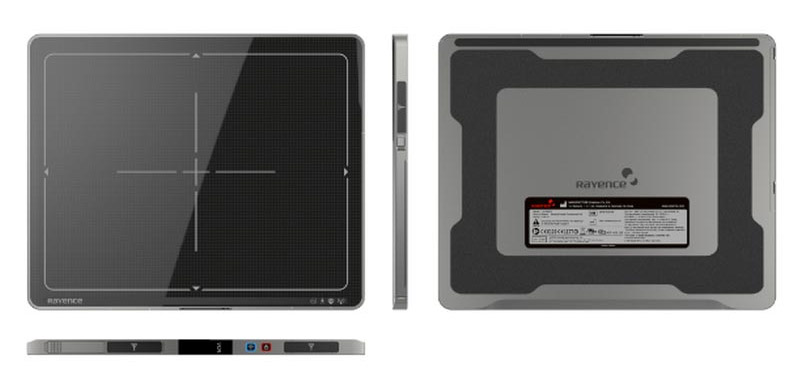

Плоскопанельный детектор или DR-детектор (от англ. Digital Radiography) — это ключевой элемент цифровой рентгенографии. Он заменяет традиционную кассету и сразу формирует цифровое изображение. В основе его работы лежит сцинтиллятор — чувствительный слой, который преобразует рентгеновское излучение в свет. Сенсоры улавливают этот свет, переводят его в цифровой сигнал, а система тут же передает его на компьютер для обработки.
DR-детекторы используют не только в новых цифровых установках. Их можно встроить и в аналоговый рентген-аппарат: панель полностью повторяет размер стандартной кассеты, поэтому достаточно заменить кассету на DR-панель — и кабинет получает мгновенную цифровизацию без сложной модернизации.
Содержание:
- Причины востребованности цифровой радиографии
- Типы рентген-детекторов
- Разрядность оцифровки
- Технические требования
- Режимы работы DR-детекторов
- Как выбрать цифровой плоскопанельный детектор
- От чего зависит стоимость DR-панелей
- Выводы
Причины востребованности цифровой радиографии
Масштабная цифровизация рентген-оборудования набирает обороты, и причины здесь вполне прагматичные:[1]
Безопасность. DR-системы более чувствительны, чем рентгеновская пленка, поэтому позволяют получать качественное изображение при меньшей дозовой нагрузке и времени экспозиции.
Оперативность. Цифровой формат передачи данных обеспечивает практически мгновенное выведение снимка на экран компьютера или монитора и его распечатку без временных затрат на проявочные работы. Это особенно удобно при работе с передвижными и переносными рентген-установками.
Высокая производительность. Плоскопанельные детекторы сокращают период экспозиции и, следовательно, время, необходимое на проведение обследования.
Экономичность. Несмотря на то что цифровое оборудование стоит дороже аналогового, приобретение DR-системы позволит сократить расходы и получить экономическую выгоду в будущем благодаря отсутствию необходимости закупать и обслуживать проявочные машины, реагенты, сушилки и пленочные носители. Кроме того, освободившееся от проявочной лаборатории место можно использовать для других целей.
Расширенный функционал. Качество цифровых изображений можно улучшать с помощью специального программного обеспечения, режима генерации нескольких снимков с их усреднением, томосинтеза, сшивки и т. д.
Надежность. Цифровые снимки можно копировать, передавать на другие устройства и сохранять неограниченно долго без потери качества изображения. Пленочные снимки, к сожалению, тускнеют со временем, а при их потере или порче восстановлению не подлежат.
Типы рентген-детекторов
TFT-технология
DR-панели на основе TFT (Thin Film Transistor — тонкопленочный транзистор) устойчивы к высокому гамма-излучению, поэтому подходят для мощных рентген-установок и исследования объектов большой толщины. Благодаря большой площади активной зоны такие детекторы применяют даже в КТ-системах.[2]
Основа панели — тонкопленочная матрица из фотодиодов на аморфном кремнии или селене в сочетании со сцинтиллятором на основе йодистого цезия (CsI). Каждый фотодиод изначально заряжен до определенного уровня. Когда на него попадает излучение, заряд падает. В момент считывания TFT-транзистор открывается, фотодиод возвращается к исходному потенциалу через усилитель, а сила тока фиксируется аналогово-цифровым преобразователем. Полученное значение переводится в оттенок серого — так формируется изображение.[3]
Каждый фотодиод формирует один пиксель на конечном изображении. Размер пикселя особенно важен для рентгеновских детекторов с большой рабочей поверхностью: чем меньше пиксель, тем больше шумов и ниже качество изображения. Современные TFT-детекторы используют пиксель с шагом 100–200 мкм. Так, например, DR-система PZ Medical имеет размер пикселя 140 мкм, а AeroDR P-52 — 175 мкм.
CMOS-технология
В русскоязычной литературе CMOS (Complementary Metal-Oxide-Semiconductor) часто обозначают как КМОП — «комплементарная структура металл-оксид-полупроводник».
Главная особенность CMOS-детекторов — высокая скорость формирования изображения. Но за это приходится платить уменьшенным размером пикселя: он составляет менее 10 мкм. На больших панелях это снижает качество снимков из-за роста шумов, однако для малых детекторов — наоборот плюс: изображение получается максимально детализированным.
Кроме того, CMOS-детекторы чувствительны к рентгеновскому излучению высокой мощности, поэтому могут комплектоваться только с маломощными рентген-аппаратами. Данное качество нашло применение во флюорографических установках, маммографах, дентальных рентген-аппаратах и ангиографах.[4]
Технология CMOS основана на применении полупроводниковых светочувствительных элементов, выполненных с использованием оксидсульфида гадолиния вместо йодида цезия. При попадании света от сцинтиллятора на светочувствительный сенсор в CMOS-матрице происходит зарядка внутреннего конденсатора. В процессе считывания этот конденсатор разряжается, а изменения тока, возникающего при этом, фиксируются сенсором. Полученное значение преобразуется в шкалу серых оттенков, а сумма данных со всех пикселей формирует цифровое изображение.[5]
Разрядность оцифровки
Разрядность оцифровки — это число бит, которым кодируется сигнал каждого пикселя. От нее зависит, сколько оттенков серого сможет различить система: чем выше разрядность, тем точнее передаются полутона и тем информативнее итоговый снимок.
Данный параметр определяется диапазоном чисел, которые могут быть сопоставлены с аналоговым сигналом. В настоящее время оптимальной считается 16-битная разрядность — это 65 535 уровней серого. Такой диапазон позволяет уверенно работать с низкоконтрастными структурами и получать стабильное изображение даже при небольшой дозовой нагрузке.
16-битная оцифровка реализована в цифровых детекторах Rayence, PZ Medical и моделях серии AeroDR P-52.
Технические требования
Основным нормативным документом, регулирующим параметры цифровых детекторов, является стандарт ГОСТ Р 57084-2016.[6] Этот документ конкретизирует более общий стандарт ГОСТ Р 55719, который устанавливает обязательные требования к содержанию и оформлению технических заданий на приобретение высокотехнологичного медицинского оборудования в рамках государственных закупок.
Эти стандарты описывают, как именно должны храниться рентгеновские детекторы, в каких условиях их экспонируют, как измеряется функция передачи модуляции (MTF) и другие параметры, влияющие на качество и безопасность работы цифровых систем.
Режимы работы DR-детекторов
Несмотря на различия между моделями и производителями, большинство цифровых плоскопанельных детекторов работают в трех базовых режимах:
Режим накопления. DR-панель собирает сигнал в течение экспозиции и формирует один снимок — стандартный вариант для большинства рентгенологических исследований.
Режим накопления с усреднением. Система делает несколько кадров подряд и усредняет уровень серого в каждом пикселе. Такой подход снижает шумы и повышает качество изображения, особенно при исследованиях с низкой контрастностью.
«Видеорежим». DR-система формирует серию последовательных изображений, позволяя наблюдать процесс в динамике: движение контрастного вещества в сосудах, работу ЖКТ и другие функциональные изменения.
Режим работы DR-детектора выбирается оператором в зависимости от диагностических целей.
Как выбрать цифровой плоскопанельный детектор
При выборе плоскопанельного DR-детектора важно учитывать не только цену, но и реальную совместимость системы с вашим оборудованием, задачи кабинета и требования к качеству снимков.
Ключевые параметры следующие:
Совместимость с рентгеновским оборудованием. Большинство универсальных панелей — например, AeroDR P-52 и Rayence — подходят к любым системам. Часть моделей оптимизирована под конкретные сценарии: Rayence 1717SCC/SGC предназначена для установки в стол или на вертикальную стойку, Rayence 1012WCA разработана для мобильных устройств.
Перед покупкой уточните совместимость вашего оборудования с плоскопанельным детектором у производителя или менеджера по продажам.
Размеры пиксельной матрицы. Стандартный вариант — 43х35 сммм. Он реализован в устройствах AeroDR P-52, AeroDR P-51 и PZ Medical. Для специализированных задач доступны и другие размеры — например, компактные варианты Rayence или панели AeroDR SKR3000.
Количество пикселей на матрице. Чем их больше, тем выше качество получаемого снимка.
Шаг пикселя — расстояние между соседними пикселями, влияющее на разрешение. Обычно для стандартной цифровой рентгенографии выбираются значения в диапазоне 100–200 мкм.
Квантовая эффективность детектирования (DQE). Она показывает, насколько эффективно детектор преобразует входящее излучение в полезный сигнал. Чем выше DQE, тем меньше шума на снимке и тем лучше передаются низкоконтрастные структуры. Для клиники это двойная выгода: изображение получается качественным даже при сниженной дозовой нагрузке, что повышает безопасность и для пациента, и для персонала. Именно поэтому DQE считают одним из ключевых показателей уровня цифрового детектора.
Износостойкость. Панель должна выдерживать активную эксплуатацию: влагозащита не ниже IPX6, ударопрочный корпус. Например, модели AeroDR P-52, AeroDR P-51 и Rayence выдерживают фронтальную нагрузку до 300 кг благодаря углеродному волокну в конструкции.
Долговечность. Надежный литий-ионный конденсатор продлевает срок службы панели. Такой подход используется в AeroDR P-51 и SKR3000.
Время работы от батареи и скорость зарядки. Детекторы Rayence могут работать без подзарядки до 8 часов, а мобильный Aero DR CS-7 — до 11 часов.
От чего зависит стоимость DR-панелей
Цена на плоскопанельные детекторы определяется прежде всего их техническими характеристиками и конструктивными особенностями. DR-панели обеспечивают высокое качество изображений, повышают скорость исследования и оптимизируют работу кабинета, что делает их покупку экономически оправданной для медицинских организаций с большим потоком пациентов.
На стоимость влияют следующие параметры:
Тип матрицы и технология производства — TFT- и CMOS-детекторы отличаются по чувствительности, скорости работы и устойчивости к излучению.
Разрядность, DQE, шаг пикселя и размеры рабочей области. Чем выше требования к детализации и контрастности изображения, тем сложнее и дороже конструкция.
Прочность корпуса и степень влагозащиты. Усиленные материалы, углеродное волокно, защита IPX6 и высокая нагрузочная стойкость повышают цену, но увеличивают срок службы оборудования.
Автономность и ресурс аккумулятора — длительная работа без подзарядки важна для мобильных систем и также влияет на стоимость.
Выбор DR-панели должен основываться на реальных задачах кабинета, типе рентгеновской установки и требуемом уровне диагностического качества. Такой подход позволяет подобрать оптимальное решение с учетом бюджета и эксплуатационной нагрузки.
Выводы
Цифровые плоскопанельные детекторы постепенно вытесняют аналоговые решения, поскольку позволяют получать изображения более высокого качества при меньших временных и эксплуатационных затратах.
Их применение повышает производительность рентген-кабинета, улучшает диагностическую точность и снижает совокупную стоимость владения оборудованием.
С учетом технологического прогресса и растущих требований к эффективности медицинской визуализации можно уверенно прогнозировать, что именно плоскопанельные детекторы в ближайшие годы станут стандартом для большинства рентгенологических исследований.
