MediLED Symphony

MediLED представляет собой передовое решение в области хирургических осветительных систем, основанное на последних достижениях светодиодной технологии. Хирургические осветительные системы имеют решающее значение для обеспечения оптимального зрительного восприятия в условиях, когда точность цветопередачи и показатели интенсивности светового излучения непосредственно влияют на четкость и тщательность хирургических операций.

Светодиодная технология, применяемая MediLED, является настоящим прорывом для современных хирургических осветительных систем. В сравнении с традиционным галогеновым оборудованием инновационные светодиодные разработки обладают несомненными преимуществами с точки зрения долговечности, энергосбережения и теплового излучения.

Производству MediLED предшествовали годы кропотливых оптических исследований, клиническая практика и полное понимание требований, предъявляемых к хирургическому осветительному оборудованию. Тайвань широко известен исследованиями в области светодиодных технологий и обширными производственными возможностями, благодаря этому корпорация Mediland (Тайвань) производит MediLED, имея доступ к технологическим ресурсам, что позволяет представить клиентам самые выгодные предложения.

MediLED, отвечая самым высоким мировым стандартам хирургических осветительных систем, обеспечивает точность освещения, функциональность и эксплуатационную адаптируемость в современных условиях оказания хирургической помощи.

Высокая оптическая производительность

Совершенство светового поля
MediLED формирует обширное, четкое и равномерное световое поле. Световой режим можно настроить с помощью электроприводной системы управления и приспособить его для любых хирургических операций и условий операционных помещений. MediLED обеспечивает стабильную интенсивность светового излучения на расстоянии от 70 до 150 см. MediLED образует однородный световой цилиндр, способный осветить и проникнуть на различную глубину любых хирургических ран. Абсолютным преимуществом MediLED является проницаемость освещения в глубокие полости и однородность светового потока, что соответствует осветительным системам мирового класса.

Чёткое операционное поле с естественными цветами
MediLED обеспечивает 160,000 лк естественного белого света, способного высветить, четко и ярко визуализировать операционное поле для медицинских специалистов. MediLED сохраняет цветовую температуру 4,300K при любом режиме интенсивности светового излучения, имитирует естественный свет и максимально достоверно и естественно отображает цвета. Коэффициент цветопередачи (CRI) MediLED – 95, что дает возможность хирургу без труда рассмотреть, как мелкие детали без искажений, так и контраст между примыкающими тканями.

Индекс R9 – передача красного цвета
Индекс передачи красного цвета (R9) MediLED составляет 95, что свидетельствует о точности цветопередачи красного цвета, что существенно важно для дифференциации полутонов красного цвета в области хирургического вмешательства, при смешении красных тканей и окрашивании поверхности кровью.

Неагрессивное воздействие на операционные раны
MediLED отличается исключительно низкой теплоотдачей (излучаемая мощность 3.3/ интенсивность, мВт/м2 лк), что является важным фактором для предотвращения обезвоживания открытых тканей и последующего благоприятного заживления послеоперационных ран.

Отсутствие тени
MediLED применяет специальную методику компоновки линз. Особое расположение линз на светоизлучающей поверхности MediLED обеспечивает отсутствие тени и является существенным преимуществом над традиционным освещением для хирургов, медицинского оборудования и инструментов. Для четкого и равномерного освещения операционного поля инновационная система настройки фокуса может фокусировать свет 7-ми лепестков в единое световое пятно.

Сочетание медицинской эстетичности с безупречной функциональностью

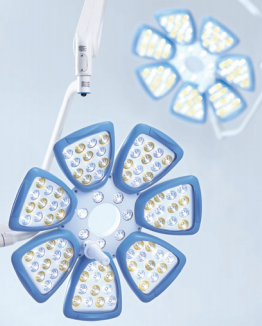

Конструкторы MediLED стремятся создавать медицинские осветительные системы с современным дизайном, который не противоречит функциональности. Высокоэффективное освещение MediLED, рассеивание тепла, инновационный контроль тени встроены в эффектный симметричный эргономичный купол, образуемый 7-ю лепестками. Угол наклона каждого лепестка точно откалиброван и вмещает в себя массив скрупулезно установленных светодиодов, фокусирующих пучок света на заданный участок с целью получения оптимального светового поля.

• Эффектная конфигурация – 7 лепестков, расположенных по окружности центрального кольца
• Простые в эксплуатации световые головки
• Не задерживает ламинарный поток воздуха
• Компактная световая головка не имеет подвижных лепестков, что предотвращает падение частиц грязи и пыли на операционное поле и обеспечивает более тщательный инфекционный контроль
• Глянцевая поверхность световой головки, удобная для чистки
• Дополнительная опция настройки световой температуры 3,870 - 4,730 К при световой интенсивности 40,000-160,000 лк расширяет возможности визуализации и контраста области оперативного вмешательства.

Природосберегающая энергия и сокращение расходов

Высокоэффективный источник освещения, малое потребление электроэнергии
Светодиоды MediLED обеспечивают высокую производительность, высокоэффективное освещение 100 люмен на Вт, что экономит электроэнергию на 33% в сравнении с традиционными хирургическими осветительными системами. Кроме того, светодиоды отличает высокая продолжительность срока службы, превышающая 50,000 часов эксплуатации.

Контроль теплообмена
Световая головка крепится на глянцевую алюминиевую конструкцию, обеспечивающую эффективное рассеивание тепла. Кроме того, для обеспечения оптимального контроля теплообмена в световую головку встроена панель теплорассеивателя.

Сокращение расходов
Сокращению расходов способствует экономия электроэнергии и уменьшение затрат на замену электрических ламп.

Мультимединые технологии с высоким разрешением

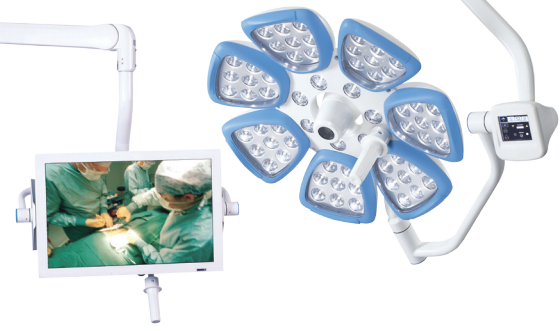

Встроенная HD камера MediLED с разрешением 1080 линий по горизонтали и 2 млн пикселей обеспечивает получение высококачественных изображений, что идеально подходит для записи операционного процесса, видеотрансляций, проведения медицинских инструктажей и видеоконференций.

Осветительная система MediLED совместима с подвесными TFT HD LCD экранами 19” или 24”, используемыми для демонстрации изображений из разных источников.

Экран высокого разрешения и камера высокого разрешения можно заказать дополнительно.

Манёвренность

Стерильная ручка
Стерильная ручка с электроприводом спроектирована для коррекции положения световой головки и используется для настройки размера светового поля. Данная ручка позволяет хирургу легко и оперативно произвести необходимые изменения.

Нестерильная ручка
Нестерильные ручки расположены на наружных кромках каждого лепестка, что позволяет персоналу операционного помещения корректировать положение световой головки вручную.

Сенсорная панель управления – удобная в эксплуатации цифровая панель
Сенсорная панель управления MediLED представляет собой цифровую панель для более удобной медицинской чистки. Кроме того, панель оснащена графическими иконками, позволяющими пользователю быстро обучаться и легко эксплуатировать систему. Сенсорная панель управления может также считаться нестерильной ручкой.

Функции панели:

• Настройка интенсивности светового излучения
• Настройка светового режима
• Кнопка ВКЛ/ВЫКЛ
• Опция МИХ (малоинвазивная хирургия)
• Камера
• Передача видео
• Таймер

MediLED также обеспечивает возможность небольшой коррекции трех световых головок с помощью панели управления. Данная функция минимизирует передвижения персонала операционного помещения, что уменьшает вероятность распространения инфекции.

Таймер используется для уведомления хирургической бригады об истечении заданного периода времени, а обратный отсчет играет важную роль при планировании и организации операционного времени.

Режим освещения при малоинвазивной хирургии (МИХ)

Семь светодиодных ламп располагаются на центральном кольце для режима освещения МИХ. Если хирурги выполняют операции МИХ, данный режим может использоваться в качестве внешнего освещения.

Сенсорная панель управления, инфракрасное дистанционное управление и вариант поставки – настенная панель управления 3.5” (LA001.10). Цифровая система MediLED может быть совмещена с системой интегрирования операционного помещения Mediland.

MediLED Симфония Плюс

MediLED Симфония Плюс оптимизирует эксплуатационные характеристики, используя широкий диапазон настроек цветовой температуры светодиодов. С данной новой функцией система хирургического освещения MediLED Симфония Плюс может точно идентифицировать и обеспечить повышенную контрастность структуры тканей.

Превосходный баланс естественного и теплого белого светодиодного света
Используя естественный белый свет, осветительная система расширяет цветовую дифференциацию, обеспечивает ярко выраженный контраст разных тканей и таким образом снижает утомляемость глаз при длительных хирургических операциях.

Настраиваемая цветовая температура
Выбор настройки световой температуры 3,870 - 4,730 К при световой интенсивности 40,000- 160,000 лк расширяет возможности визуализации и контраста области оперативного вмешательства.

Доступные конфигурации MediLED Symphony

Вы можете выбрать конфигурацию светильника в зависимости от потребностей. MediLED Symphony предлагается в вариантах с одним или двумя различными куполами; без креплений для мониторов или с ними; без камеры и с камерой. В данной таблице в столбцах "Купол" и "Второй купол" указаны сравнительные размеры куполов (№4 - "малый", №6 - "средний", №7 - "большой"), их технические характеристики можно увидеть ниже.

Название	Купол	Второй купол	Крепление для монитора	Камера
MediLED 7C	большой	-	-	есть
MediLED 6CA	средний	-	одно стандартное	есть
MediLED 46	средний	малый	-	-
MediLED 47	большой	малый	-	-
MediLED 76	большой	средний	-	-
MediLED 76C	большой	средний	-	есть
MediLED 76A	большой	средний	одно стандартное	-
MediLED 76CA	большой	средний	одно стандартное	есть
MediLED 76AA	большой	средний	два стандартных	-
MediLED 76CAA	большой	средний	два стандартных	-
MediLED 76AA2	большой	средний	два: стандартное и сдвоенное	-
MediLED 76CAA2	большой	средний	два: стандартное и сдвоенное	есть

Технические характеристики куполов MediLED Symphony

	Купол 4 ("малый")	Купол 6 ("средний")	Купол 7 ("большой")
Диаметр, см	61	63	75
Максимальная интенсивность светового излучения в 1 м (лк), Ес	100,000	140,000	160,000
Цветовая температура, К	4,300	4,300	4,300
Регулировка цветовой температуры, К	3,870-4,730	3,870-4,730	3,870-4,730
Коэффициент цветопередачи (CRI)	95	95	95
Индекс передачи красного цвета (R9)	95	95	95
Рабочая дистанция, см	80~140	70~150	70~150
Плотность суммарного излучения Ee (W/m2)	215	470	530
Мощность излучения/интенсивность (mW/m2lux)	3.9(+0/-15%)	3.3	3.3
Световое поле, d10, см	1	18	18
Световое поле, d50, см	10	10	10
Размер светового поля, см	18~30	18~32	18~32
Количество ламп	36	63	91
Тип ламп	LED	LED	LED
Средний срок эксплуатации ламп, часов	50,000	50,000	50,000
Минимальная высота потолка	260	270	270
Глубина освещения L1+L2, см	110	130	140
Потребляемая мощность (Вт)	36	63	91
Электропитание	100-240VAC, 50/60Hz	100-240VAC, 50/60Hz	100-240VAC, 50/60Hz
