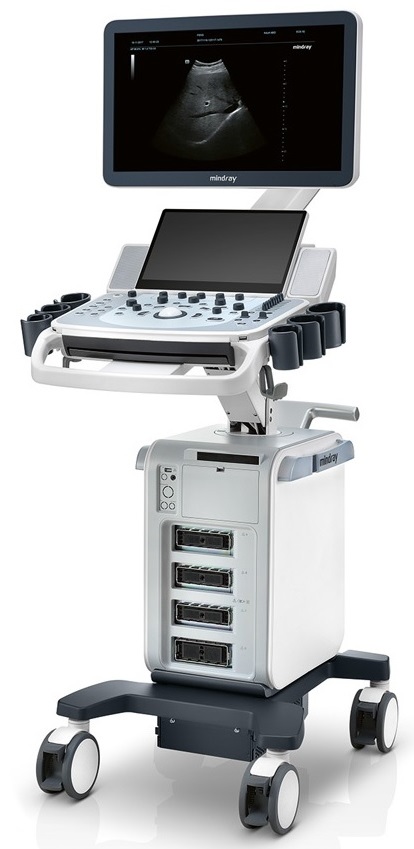

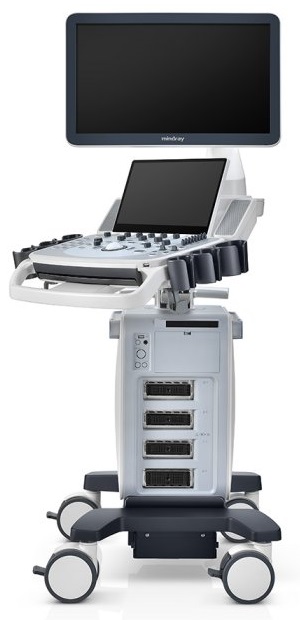

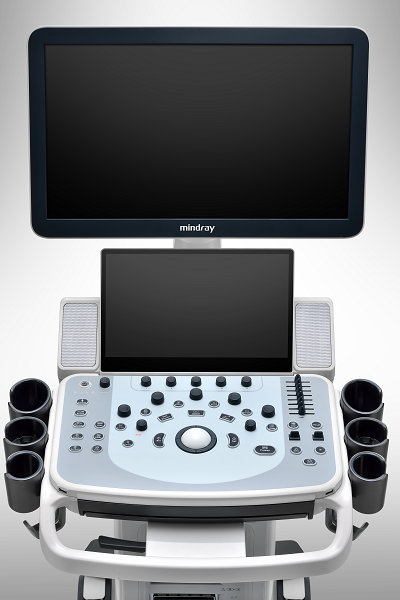

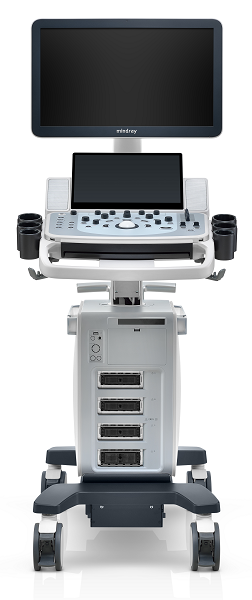

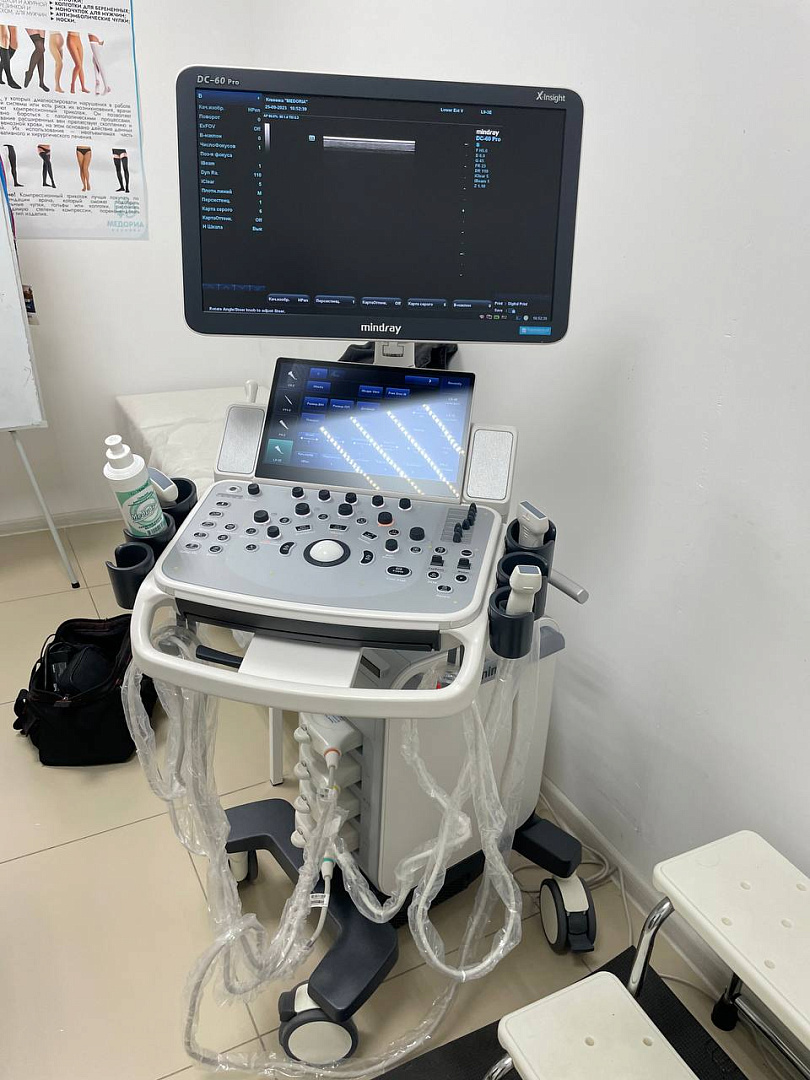

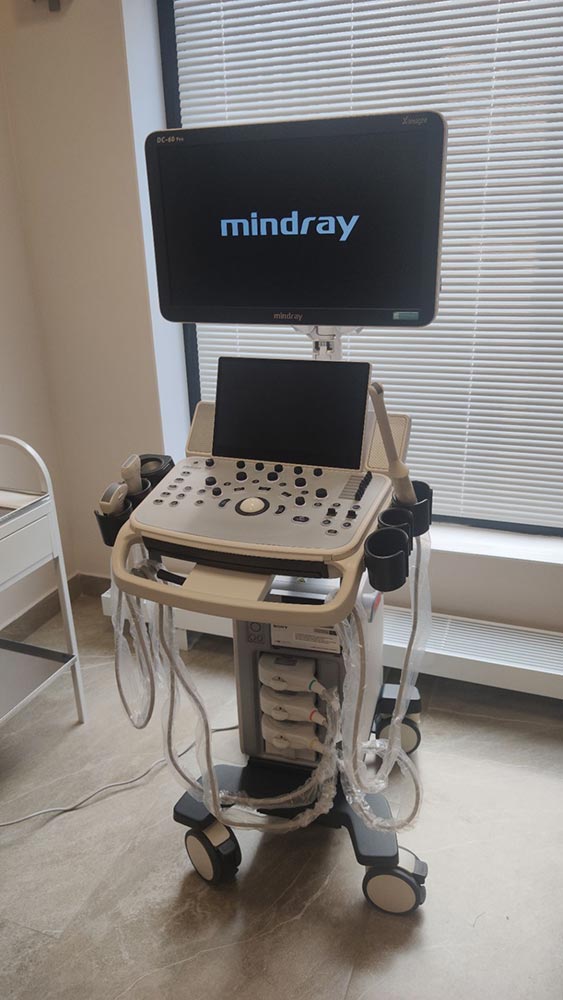

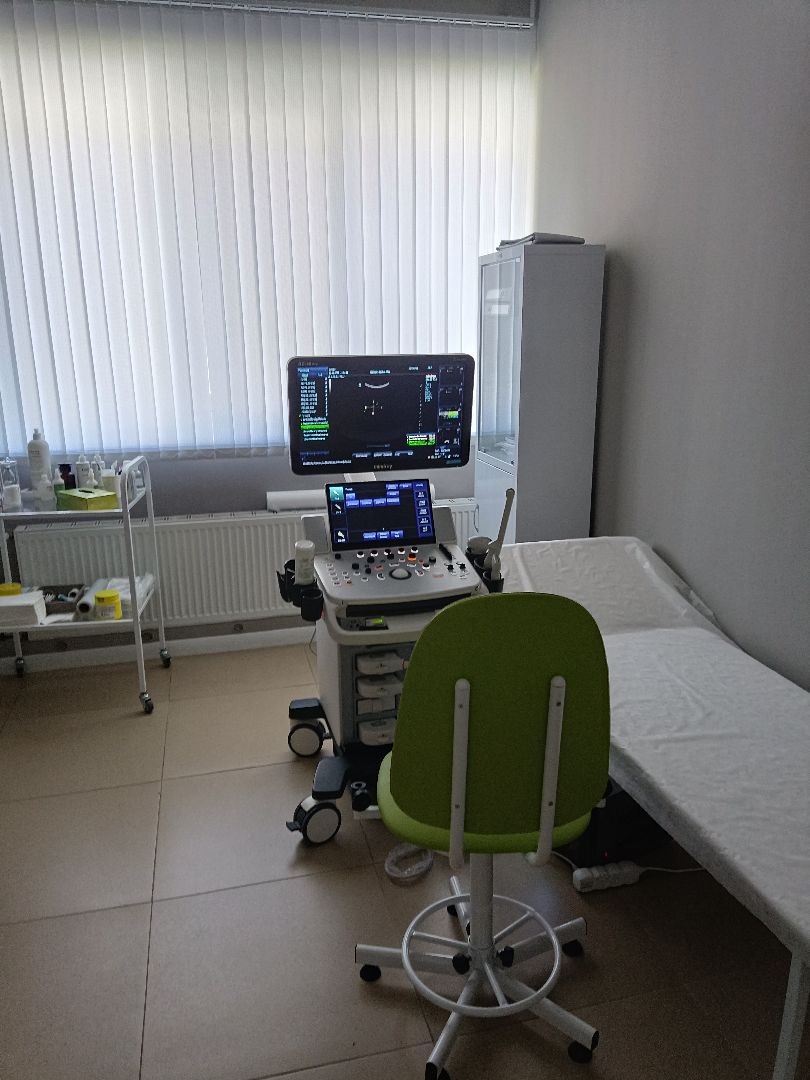

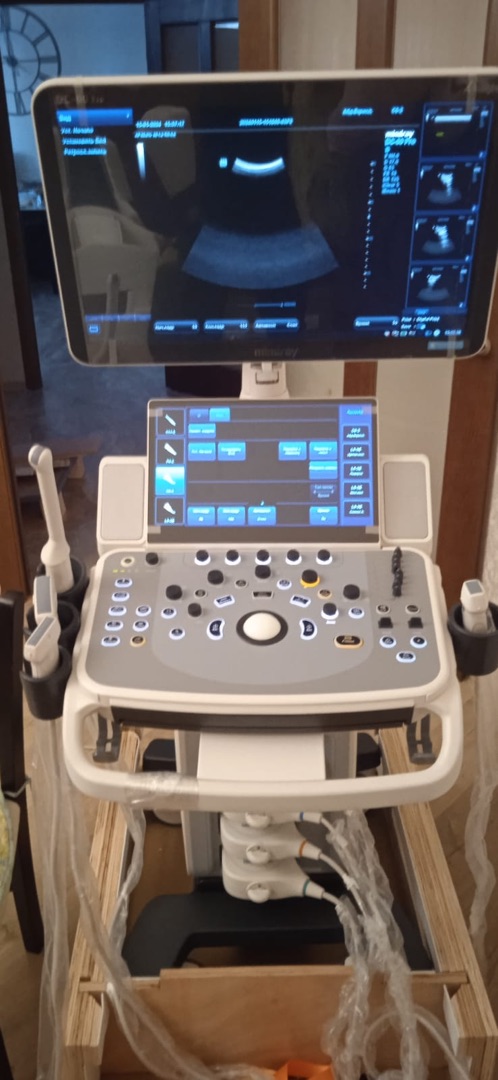

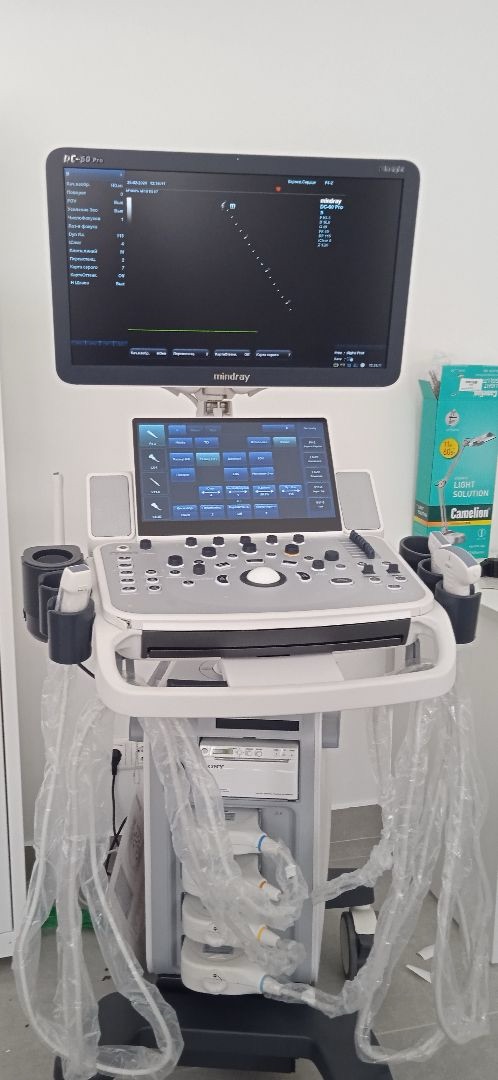

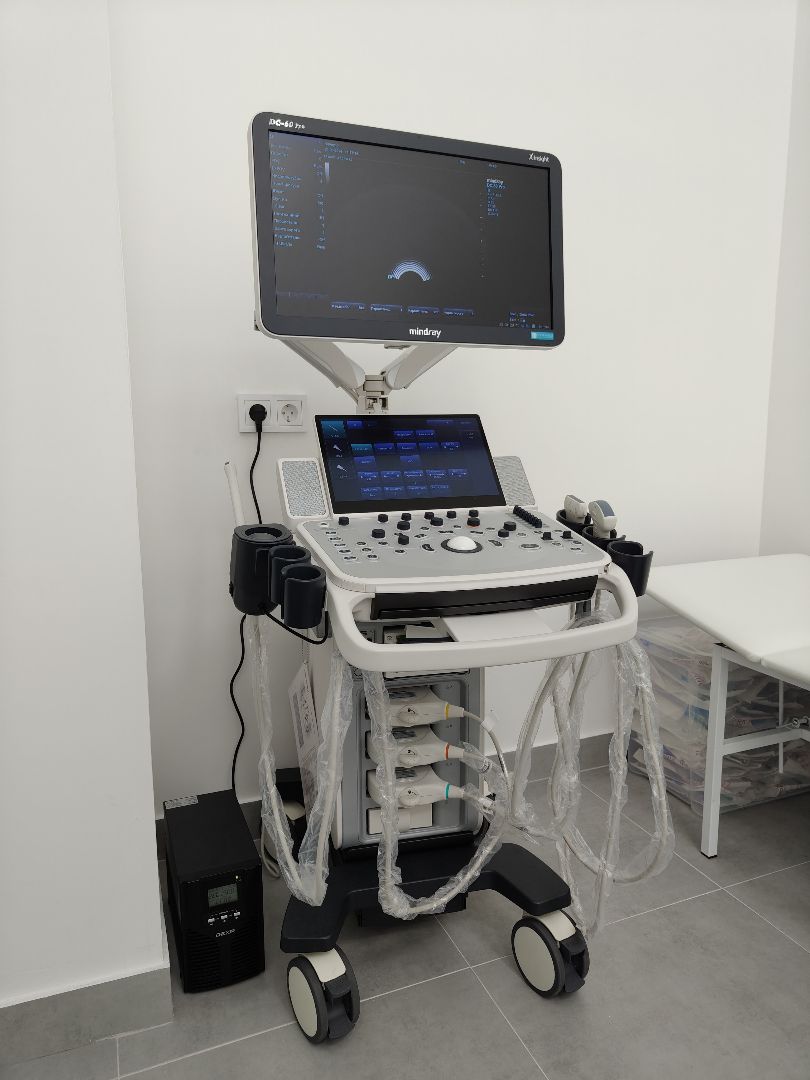

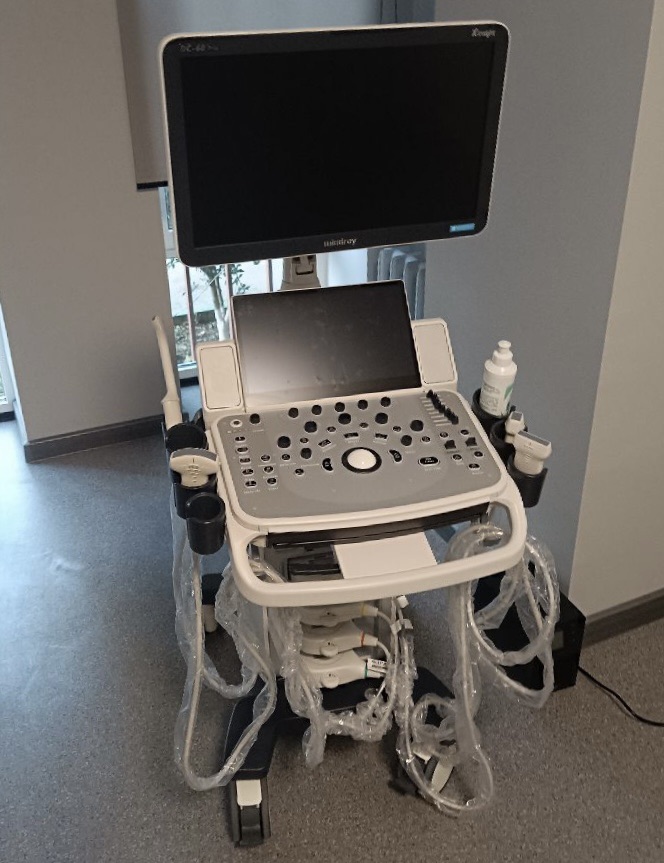

Mindray DC-60 Pro (with X-Insight)

Базовая конфигурация Mindray DC-60 (with X-Insight)

• 21,5-дюймовый Full HD LED монитор
• Регулируемое по высоте крепление монитора
• Командный сенсорный экран 13.3" с технологией распознавания жестов и возможностью регулировки угла наклона
• Режимы визуализации: B/M/Color/Color M/Power/Directional Power Doppler Flow
• Импульсно-волновой допплер (включая режим высокой частоты повторения импульсов HPRF)
• PSH™ - гармоника с фазовой инверсией
• iBeam™ - режим многолучевого компаундинга
• iClear™ - адаптивный режим шумоподавления
• iTouch™ - автоматическая оптимизация изображения
• iZoom™ - полноэкранный режим ультразвукового изображения
• Echo Boost™ - режим улучшенной визуализации для кардиологии
• HR Flow - режим отображения кровотока с высоким временным и пространственным разрешением для точной и однородной визуализации сосудов, в том числе самых мелких
• Smart Track™ - автоматическая подстройка расположения и угла наклона рамки цветового допплера с автоматическим отслеживанием положения контрольного объема
• Smart Doppler™ - автоматическая подстройка расположения рамки цветового допплера и контрольного объема импульсно-волнового допплера нажатием кнопки
• Сохранение информации в формате "сырые данные"
• Shared Service Package - предустановленные параметры, аннотации, маркеры, программы измерений для абдоминальных исследований, акушерства, гинекологии, кардиологии, ангиологии, исследований малых органов, урологии, педиатрии, неотложной медицины
• 1TБ жесткий диск с программой ведения базы данных пациента iStation™
• 4 разъема для подключения датчиков (штатная схема подключения: 3 обычных + 1 высокоплотный)
• Выход HDMI и порты USB 3.0
• MedSight™ - передача информации на электронные устройства пациента (доступна для операционных систем IOS/Android, опция DICOM Вasic на ультразвуковом сканере необходима для работы с устройствами на IOS )
• MedTouch™ - управление сканером с электронных устройств врача (доступна для устройств на IOS/Android)
• iScanHelper - встроенное обучающее программное обеспечение
• Держатель для внутриполостного датчика (по умолчанию с левой стороны сканера, если его расположение нужно с правой стороны - выберите опцию "Right" перед заказом)

Возможные аппаратные и программные опции Mindray DC-60 (with X-Insight)

• Physio Module - модуль регистрации физиологических сигналов стандарта IEC
• CW - блок постоянно-волнового допплера
• 4D - блок объемного сканирования в реальном времени
• Battery - встроенная аккумуляторная батарея
• DVD-RW - встроенный DVD-рекордер
• Built-in Wireless Adapter - встроенный адаптер для беспроводной передачи данных
• Smart OB™ - программа автоматического расчета с возможностью ручного редактирования основных акушерских показателей: БПР, ДБ, ОГ, ЛЗР, с использованием алгоритмов автоматического оконтуривания и распознавания границ органов
• Smart NT - программа для автоматического определения и расчета толщины воротникового пространства у плода
• Smart 3D™ – получение трехмерного (3D) ультразвукового изображения методом свободной руки без использования объемных датчиков
• Smart Planes CNS - программа автоматического вывода основных проекций головного мозга плода из объемного изображения (необходим модуль 4D)
• Smart FLC™ - режим автоматического оконтуривания, подсчета и определения размеров фолликулов из объемного изображения (необходим модуль 4D)
• SCV+™ - получение произвольного (в том числе криволинейного) среза заданной толщины в объемном изображении с одновременным улучшением контрастности (необходим модуль 4D)
• STIC - программный модуль получения объемного изображения сердца плода с высоким временным и пространственным разрешением в серошкальном и ЦДК-режимах (необходим модуль 4D)
• Color 3D - опция получения трехмерного изображения в режиме цветового допплеровского картирования / энергетического допплера (необходим модуль 4D)
• Niche/3Slice - произвольный выбор сканирующего среза в полученном объемном изображении с одновременным отображением трех плоскостей (необходим модуль 4D)
• Smart-V - программа для автоматического расчета объема и размеров структур, полученных при объемной эхографии (необходим модуль 4D)
• iLive™ - режим построения объемного изображения с применением технологии виртуальной свето-теневой обработки с возможностью перемещения источника освещения (необходима опция Smart 3D или модуль 4D)
• iPage™ - мультисрезовое томографическое отображение с регулировкой толщины среза (необходим модуль 4D)
• UWN Contrast Imaging™ - опция для проведения обследования с применением контрастных веществ (поддерживается на датчиках L9-3E и P4-2)
• UWN Contrast Imaging™ QA - пакет для количественного анализа при проведении обследований с применением контрастных веществ (требуется установленная опция UWN Contrast Imaging)
• iNeedle™ - улучшенная визуализация игл при проведении биопсии линейными датчиками
• iScape™ View - панорамное сканирование – отображение на экране объектов большой протяженности (одновременное отображение на экране крупных объемных образований, структур и органов на большом протяжении и т.д.) с возможностью проведения расчетов и измерений.
• iWorks™ - автоматизированные рабочие протоколы для всех основных типов исследований
• Auto IMT Package – измерения и анализ толщины комплекса интимамедии (КИМ) сонной артерии
• Natural Touch Elastography - опция оценки эластичности ткани (эластография), с программой анализа. Действует на линейных датчиках 7L4A, L14-6NE и L9-3E
• Free Xros M™ - анатомический М-режим - это возможность вращения курсора в М-режиме под произвольным углом (при фиксированном положении датчика) и, соответственно, получения графика движения структур сердца в различных произвольных плоскостях
• Free Xros CM™ - огибающий анатомический М-режим (необходима опция TDI)
• TDI (Tissue Doppler imaging, including TDI Color, Power, PW and M mode) – пакет тканевой допплерографии, включая цветное картирование, импульсный тканевой допплер, энергетический тканевой допплер и тканевой М-режим
• TDI Quantification Analysis Software - количественный анализ тканевого допплера (необходима опция TDI)
• Stress Echo - пакет для проведения и оценки результатов стресс-эхокардиографии (необходим Physio Module)
• Tissue Tracking Quantification Analysis (Strain/Strain Rate) - пакет для количественной оценки движения и деформации миокарда на основе трехмерной регистрации смещения сегментов миокарда сердца (необходим Physio Module)
• LVO - опция проведения исследования левого желудочка с применением контрастных веществ (поддерживается на датчике P4-2)
• Auto EF - автоматический расчет фракции выброса левого желудочка

Программы измерений и расчетов для различных типов исследований

• Shared Service Package (комплексный пакет следующих опций до Emergency Medicine package) - предустановленные параметры, аннотации, маркеры, программы измерений для абдоминальных исследований, акушерства, гинекологии, кардиологии, ангиологии, исследований малых органов, урологии, педиатрии, неотложной медицины.
• Abdominal package - предустановленные параметры, аннотации, маркеры, программы измерений для абдоминальных исследований
• Obstetrics package - предустановленные параметры, аннотации, маркеры, программы измерений для акушерства
• Gynecology package - предустановленные параметры, аннотации, маркеры, программы измерений для гинекологии
• Cardiac package - предустановленные параметры, аннотации, маркеры, программы измерений для кардиологии
• Vascular package - предустановленные параметры, аннотации, маркеры, программы измерений для ангиологии, включая транскраниальные исследования
• Small parts package - предустановленные параметры, аннотации, маркеры, программы измерений для исследования малых (поверхностных) органов
• Urology package - предустановленные параметры, аннотации, маркеры, программы измерений для урологии
• Pediatrics package - предустановленные параметры, аннотации, маркеры, программы измерений для педиатрии
• Nerve package - программы для регионарной анестезии
• Emergency Medicine package - предустановленные параметры, аннотации, маркеры, программы измерений для неотложной помощи
• IVF package - предустановленные параметры, аннотации, маркеры, программы измерений и отчеты для ЭКО (требуется наличие пакета программ измерений и расчетов для гинекологии)

Подключение к сети DICOM

• DICOM Basic - базовый набор опций DICOM: сохранение на сервер и медиа-носители, печать
• DICOM Worklist - опция загрузки списка задач с DICOM-сервера
• DICOM MPPS - опция DICOM, позволяющая загружать на сервер дополнительную информацию об условиях проведения обследования
• DICOM Query/Retrieve - запрос и получение данных пациента и изображений с сервера
• DICOM Cardiac S/R - структурированный отчет по кардиологии в формате DICOM
• DICOM Vascular S/R - структурированный отчет по ангиологии в формате DICOM
• DICOM Ob/Gyn S/R - структурированный отчет по акушерству и гинекологии в формате DICOM
• DICOM Breast S/R - структурированный отчет по обследованию молочной железы в формате DICOM

Возможные датчики

• 3C5A - конвексный датчик для абдоминальных исследований, акушерства, гинекологии, урологии и сосудистых исследований
• C6-2 - конвексный датчик для абдоминальных исследований, акушерства, гинекологии, урологии и сосудистых исследований
• 6C2 - микроконвексный высокочастотный датчик для педиатрии и неонатологии
• L9-3E - низкочастотный линейный датчик для глубокорасположенных структур и сосудов верхних и нижних конечностей
• 7L4A - линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• L14-6NE - высокочастотный линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• P4-2 - секторный фазированный датчик для кардиологических, транскраниальных и абдоминальных исследований
• P7-3 - педиатрический секторный фазированный датчик для кардиологических, транскраниальных и абдоминальных исследований
• P10-4E - неонатальный секторный фазированный датчик для кардиологических, транскраниальных и абдоминальных исследований
• V11-3 - микроконвексный внутриполостной датчик для гинекологии, акушерства, урологии
• V11-3B - микроконвексный внутриполостной датчик для гинекологии, акушерства, урологии (изогнутая рукоятка)
• D7-2E - специализированный конвексный датчик для объёмного сканирования в реальном масштабе времени 3D/4D (необходим модуль 4D)
• DE10-3E - специализированный микроконвексный внутриполостной датчик для объёмного сканирования в реальном масштабе времени 3D/4D (необходим модуль 4D)
• CW2s - фазированный карандашный датчик для "слепых" кардиоваскулярных исследований, 2 МГц
• CW5s - фазированный карандашный датчик для "слепых" кардиоваскулярных исследований, 5 МГц

Возможные биопсийные насадки к датчикам

• NGB-004 - многоразовая (металлическая) биопсийная насадка для датчиков V11-3/B, размер 16G
• NGB-005 - многоразовая (металлическая) биопсийная насадка для датчиков 6C2
• NGB-006 - одноразовая (пластиковая) биопсийная насадка для датчика 3C5A
• NGB-006 - многоразовая (металлическая) биопсийная насадка для датчика 3C5A
• NGB-007 - одноразовая (пластиковая) биопсийная насадка для датчиков 7L4A, L14-6NE
• NGB-007 - многоразовая (металлическая) биопсийная насадка для датчиков 7L4A, L14-6 NE
• NGB-011 - многоразовая (металлическая) биопсийная насадка для датчиков P4-2
• NGB-021 - многоразовая (металлическая) биопсийная насадка для датчика DE10-3E
• NGB-022 - многоразовая (металлическая) биопсийная насадка для датчика C6-2, съемная направляющая для иглы
• NGB-034 - многоразовая (металлическая) биопсийная насадка для датчика L9-3E

Возможные дополнительные принадлежности

• Foot switch (2 keys) - водонепроницаемый ножной переключатель с 2-мя горячими клавишами (USB порт)
• Foot switch (3 keys) - водонепроницаемый ножной переключатель с 3-мя горячими клавишами (USB порт)
• 1D Barcode reader - сканер штрихкодов (USB)
• Gel Warmer - подогреватель геля (две степени подогрева)

Клинические изображения Mindray DC-60 (with X-Insight)

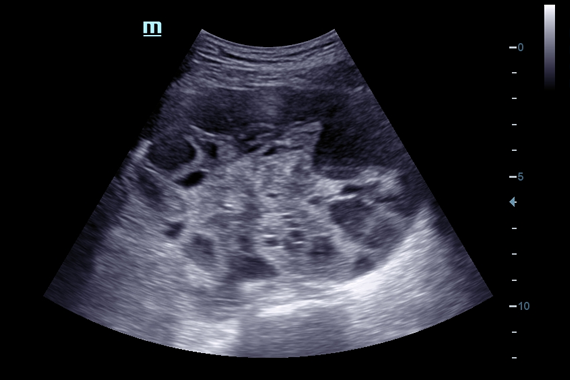

Abdomen Mass

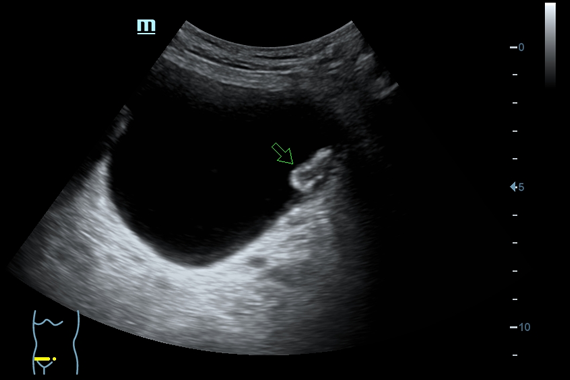

Bladder Mass, 2D

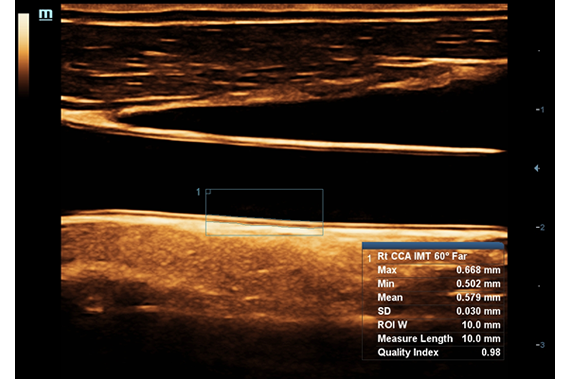

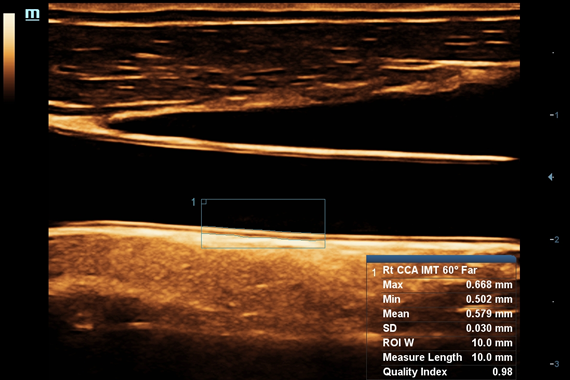

Common Carotid Artery IMT

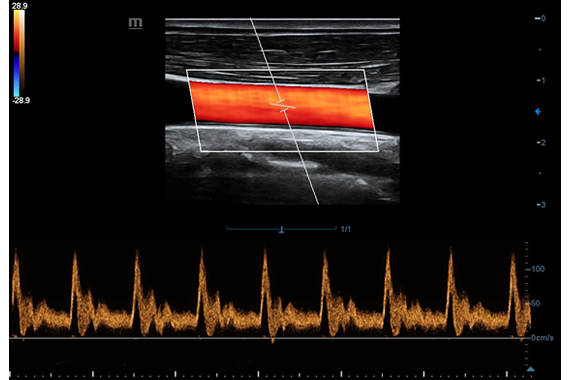

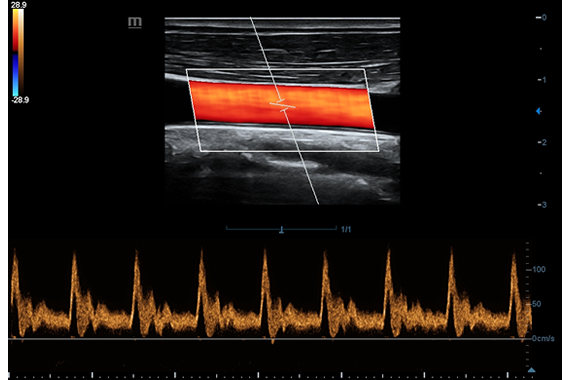

Common Carotid Artery PW

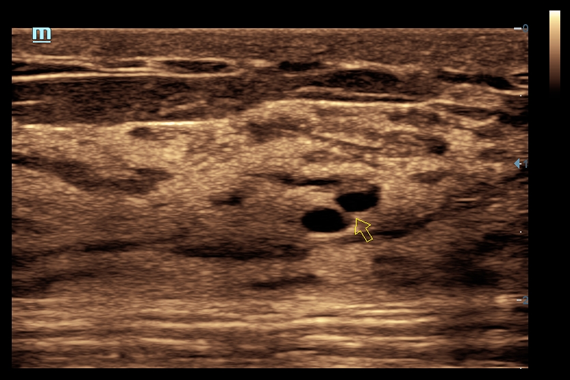

Dilation of Mammary Duct

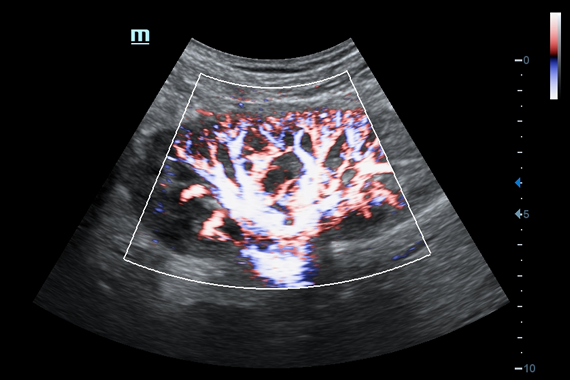

Kindy HR Flow

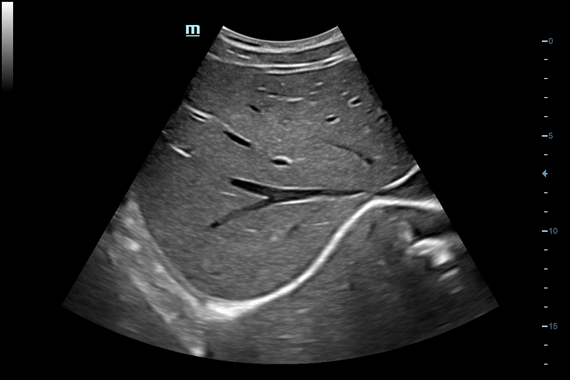

Liver, 2D

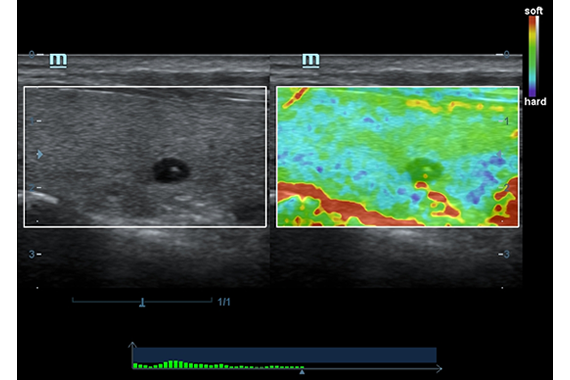

Natural Touch Elastography

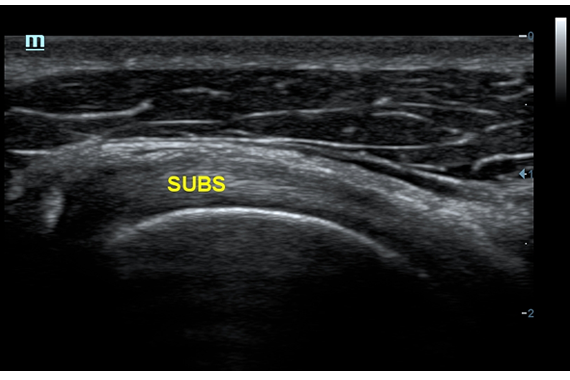

Subscapular Muscle Tendon

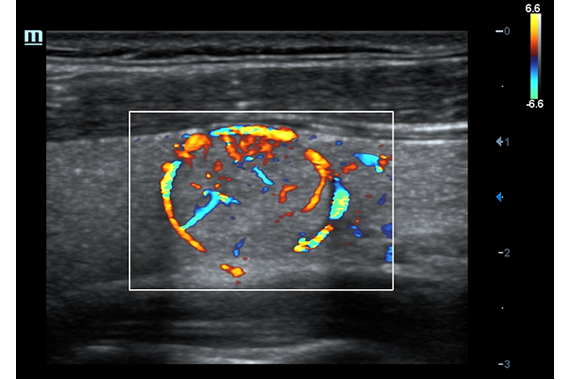

Thyroid Mass CFM

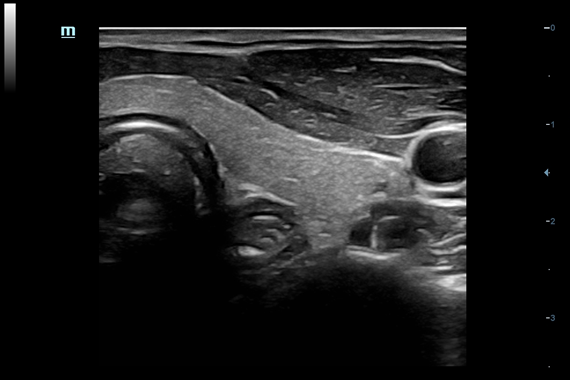

Thyroid, 2D

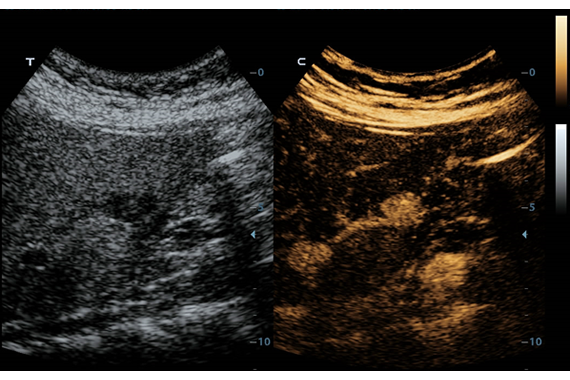

UWN+(CEUS)

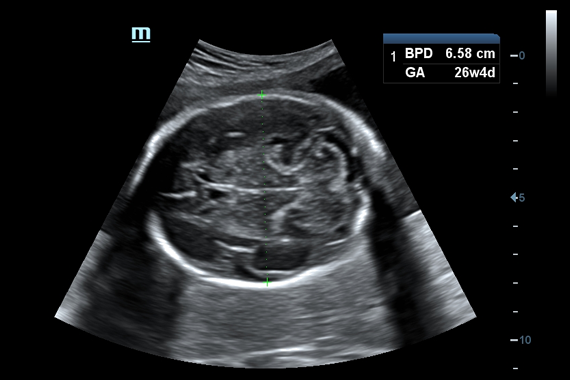

Fetal Brain, 2D

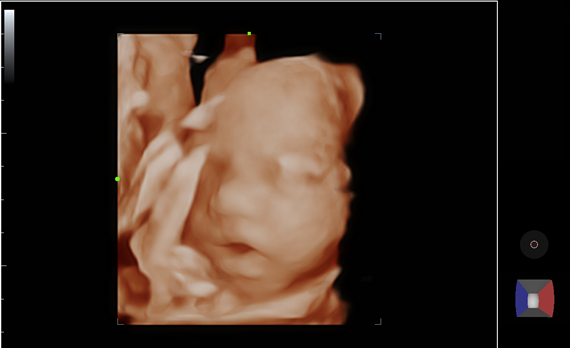

Fetal Face iLive

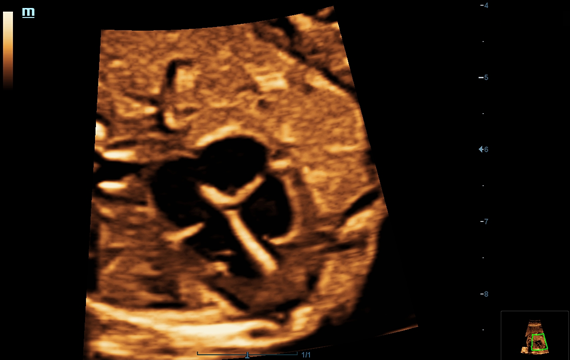

Fetal Heart iLive

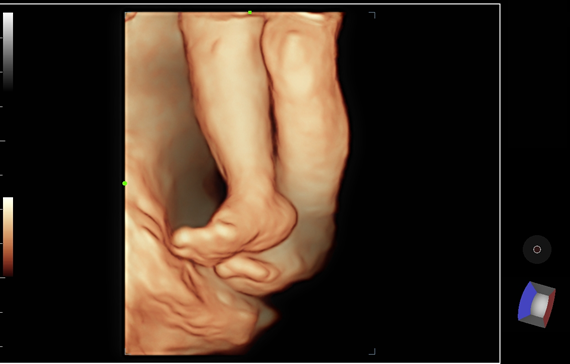

Fetal Leg 3D

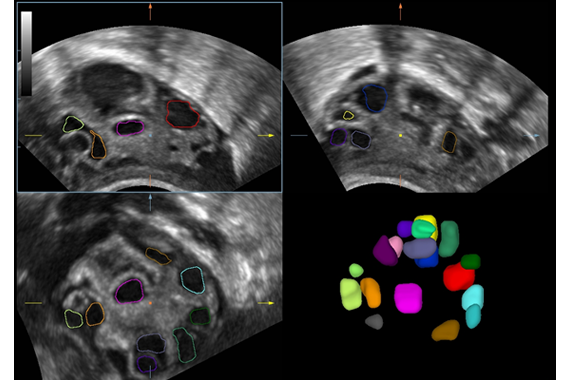

Smart FCL

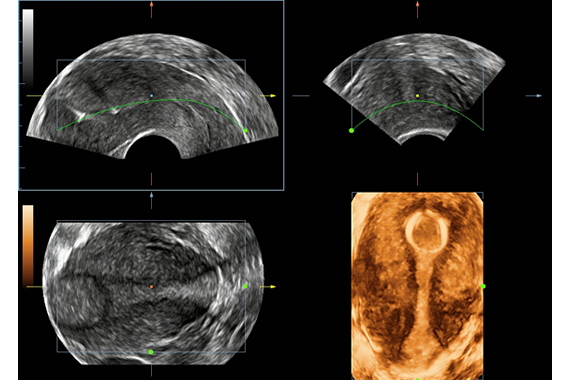

Uterus IUD, 3D

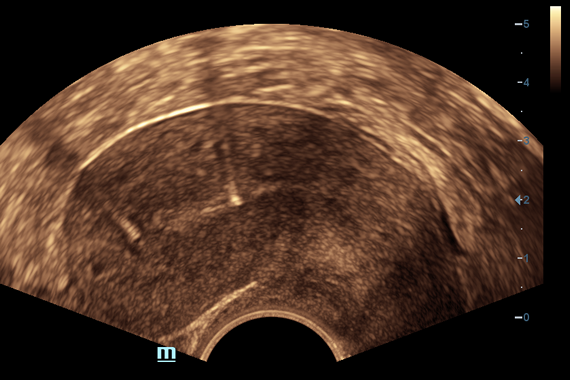

Uterus, 2D

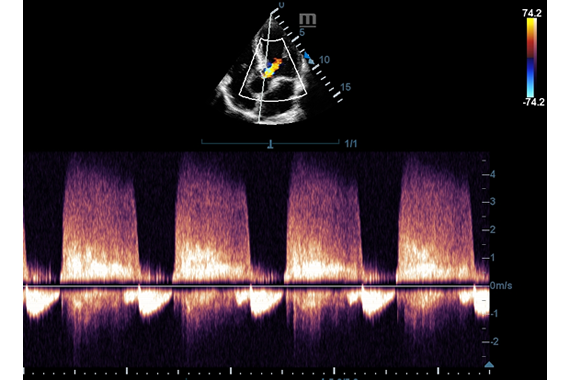

AR, CW

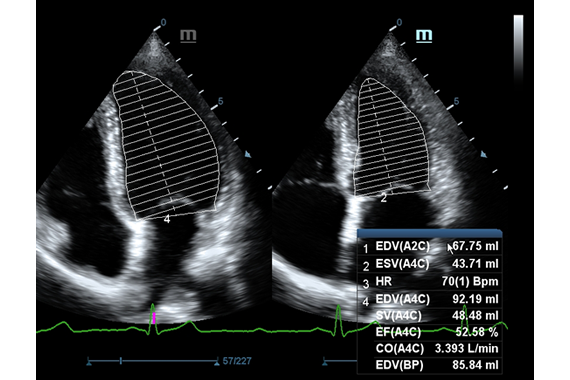

Auto EF

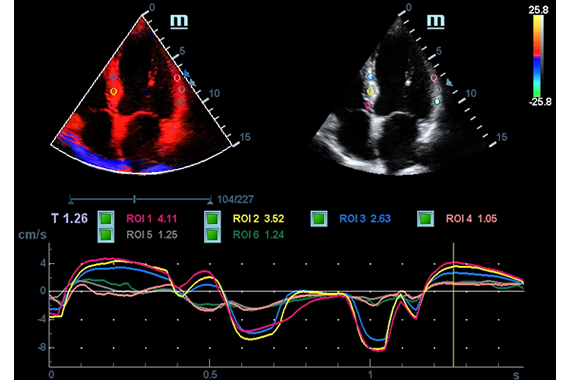

Cardiac TDI QA

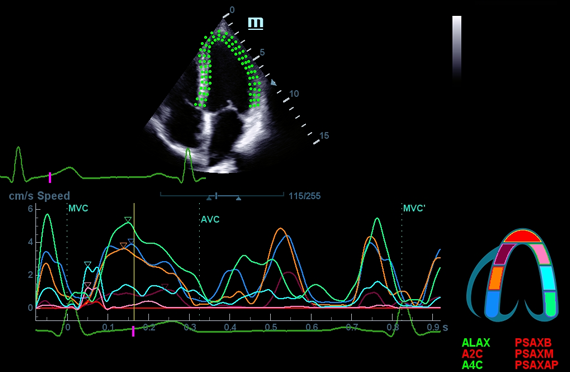

Cardiac TT QA

Common Carotid Artery IMT

Common Carotid Artery PW
