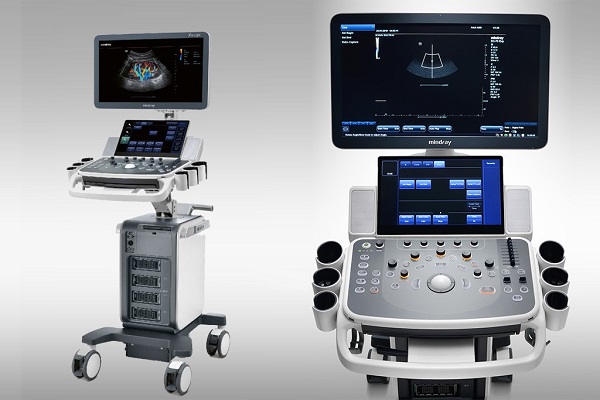

Mindray DC-70 EXP

Эргономичность

Сенсорный экран управления диагональю 13,3 дюйма с регулируемым углом наклона и удобная панель управления упрощают процесс работы. Панель управления регулируется по высоте и поворачивается на 90 градусов. Имеется пять программируемых пользователем клавиш. Диагональ монитора 21,5 дюймов позволяет увидеть всё необходимое. Устройство подогрева геля помогает сделать исследование максимально комфортным для пациента даже в холодное время года. Имеется возможность управления информацией о пациентах и изображениями, а также встроенные обучающие материалы и иллюстрации. Опциональная встроенная аккумуляторная батарея позволяет работать при сбоях электропитания.

Широкие возможности

УЗИ аппарат Mindray DC-70 EXP позволяет применять монокристальный конвексный и фазированный, а также матричный линейный датчики. Аппарат подходит для акушерства и гинекологии, урологии, кардиологии, исследований малых органов. Функции и возможности: режим отображения кровотока с высоким временным и пространственным разрешением для точной и однородной визуализации сосудов, в том числе самых мелких (HR-flow™), режим улучшенной визуализации структур сердца (Echo Boost™), автоматическая подстройка расположения и угла наклона рамки цветового допплера с автоматическим отслеживанием положения контрольного объема (Smart Track), интеллектуальная оптимизация доплеровских режимов (Smart Doppler), компрессионная эластография с программой анализа (Natural Touch Elastography), программное обеспечение для работы с автоматизированными рабочими протоколами для всех основных типов исследований (iWorks) и многое другое.

Базовая конфигурация Mindray DC-70 EXP

• 21.5 дюймов LED монитор высокого разрешения
• Инновационное двойное плавающее крепление монитора
• Командный сенсорный экран 13.3 дюйма с технологией распознавания жестов и возможностью регулировки угла наклона
• Режимы сканирования B/M/Цветовой допплер CDI/Цветной M/Энергетический допплер PD/Направленный энергетический допплер Dir.PD
• Импульсно-волновой допплер (включая режим высокой частоты повторения импульсов HPRF)
• PSH™ - тканевая гармоника с фазовой инверсией
• iBeam™ - режим многолучевого компаундинга
• iClear™ - адаптивный режим шумоподавления
• iTouch™ - автоматическая оптимизация изображения
• iZoom™ - полноэкранный режим ультразвукового изображения
• Echo Boost™ - режим улучшенной визуализации для кардиологии
• HR Flow™ - режим отображения кровотока с высоким временным и пространственным разрешением для точной и однородной визуализации сосудов, в том числе самых мелких
• Smart Track™ - автоматическая подстройка расположения и угла наклона рамки цветового допплера с автоматическим отслеживанием положения контрольного объема
• Smart Doppler™ - автоматическая подстройка расположения рамки цветового допплера и контрольного объема импульсно-волнового допплера нажатием кнопки
• Сохранение информации в формате "сырые данные"
• 1 ТБ жесткий диск с программой ведения базы данных пациента iStation™
• DVD-RW привод, HDMI выход и порты USB 3.0
• Встроенный Wi-Fi адаптер
• Специализированный держатель для внутриполостного датчика

Возможные аппаратные и программные опции

• Physio Module - модуль ввода физиологических сигналов (ЭКГ/ФКГ)
• CW - блок постоянно-волновой допплера
• 4D and TEE - модуль для подключения объемных и чреспищеводных датчиков
• Built-in Battery - встроенная батарея для автономной работы
• Natural Touch Elastography - программное обеспечение для эластографии (оценки эластичности ткани методом компрессионной эластографии (с программой анализа). Действует на линейных и внутриполостных датчиках
• UWN Contrast Imaging™ - программное обеспечение для проведения исследований с применением контрастных веществ. Действует на конвексных, линейных и внутриполостных датчиках
• UWN Contrast Imaging™ Quantification Analysis Software - программное обеспечение для количественной оценки при проведении исследований с применением контрастных веществ (необходима опция UWN Contrast Imaging)
• Smart OB™ - программное обеспечение для автоматического измерения основных параметров биометрии плода в акушерстве
• Smart NT - программа для автоматического определения и расчета толщины воротникового пространства у плода
• Smart 3D™ - получение трехмерного (3D) ультразвукового изображения методом свободной руки без использования объемных датчиков
• Smart FLC™ - режим автоматического оконтуривания, подсчета и определения размеров фолликулов из объемного изображения
• iLive™ - программное обеспечение для построения объемного изображения с применением технологии виртуальной подсветки
• iPage Plus™ - программное обеспечение для мультисрезового томографического отображения (с регулировкой толщины среза)
• STIC - программное обеспечение для исследования объемного изображения сердца плода (с высоким временным и пространственным разрешением в серошкальном и ЦДК-режимах)
• SCV Plus™ - программное обеспечение для получения произвольного среза заданной толщины в объемном изображении с одновременным улучшением контрастности (в том числе по производльной кривой)
• Color3D - программное обеспечение для получения трехмерного изображения в режиме цветового/энергетического допплеровского картирования
• Niche/3Slice - программное обеспечение для произвольного выбора среза в объемном изображении с одновременным отображением трех плоскостей
• Smart-V - программное обеспечение для автоматического расчета объема и размеров структур в объемном изображении
• iNeedle™ - программное обеспечение для улучшения визуализации биопсийной иглы (для линейных датчиков)
• iScape™ View - программное обеспечение для панорамного сканирования – отображение на экране объектов большой протяженности (одновременное отображение на экране крупных объемных образований, структур и органов на большом протяжении и т.д.) с возможностью проведения расчетов и измерений
• iWorks™ - программное обеспечение для работы с автоматизированными рабочими протоколами (для всех основных типов исследований)

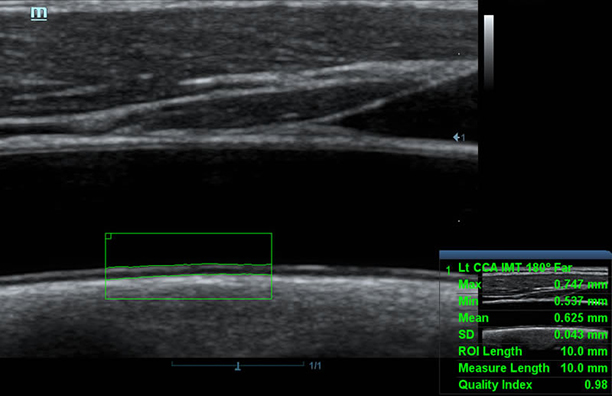

• Auto IMT Package - программное обеспечение для автоматического измерения толщины комплекса интима-медиа (с программой анализа)
• Free Xros M™ - анатомический М-режим - это возможность вращения курсора в М-режиме под произвольным углом (при фиксированном положении датчика) и, соответственно, получения графика движения структур сердца в различных произвольных плоскостях
• Free Xros CM™ - криволинейный (огибающий) анатомический М-режим
• TDI - тканевой допплер, включая цветное картирование, импульсный тканевой допплер, энергетический тканевой допплер и тканевой М-режим
• TDI Quantification Analysis Software - программное обеспечение для количественного анализа в режиме тканевого допплера
• Stress Echo - программное обеспечение для проведения и оценки результатов стресс-эхокардиографии
• Tissue Tracking Quantification Analysis (Strain/Strain Rate) - программное обеспечение для недопплеровской количественной оценки движения и деформации миокарда
• LVO Contrast - программное обеспечение для исследования левого желудочка с контрастированием. Доступно на фазированных датчиках SP5-1E и P4-2E

Программы измерений и расчетов для различных типов исследований

• Shared Service Package (комплексный пакет из всех описанных ниже программ) - предустановленные параметры, аннотации, маркеры, программы измерений для абдоминальных исследований, акушерства, гинекологии, кардиологии, ангиологии, исследований малых органов, урологии, педиатрии, неотложной медицины
• Abdomen/General package - Предустановленные параметры, аннотации, маркеры, программы измерений для абдоминальных исследований
• Obstetrics package - предустановленные параметры, аннотации, маркеры, программы измерений для акушерства Gynecology package - предустановленные параметры, аннотации, маркеры, программы измерений для гинекологии
• Cardiac package - предустановленные параметры, аннотации, маркеры, программы измерений для кардиологии
• Vascular package - предустановленные параметры, аннотации, маркеры, программы измерений для ангиологии, включая транскраниальные исследования
• Small parts package - предустановленные параметры, аннотации, маркеры, программы измерений для исследования малых (поверхностных) органов
• Urology package - предустановленные параметры, аннотации, маркеры, программы измерений для урологии
• Pediatrics package - предустановленные параметры, аннотации, маркеры, программы измерений для педиатрии
• Nerve package - программы для регионарной анестезии
• Emergency & Critical package - предустановленные параметры, аннотации, маркеры, программы измерений для неотложной помощи
• IVF package - предустановленные параметры, аннотации, маркеры, программы измерений и отчеты для ЭКО

Подключение к сети DICOM

• Basic - базовый набор опций: сохранение на сервер и медиа-носители, печать
• Worklist - опция загрузки списка задач с DICOM-сервера
• MPPS - опция, позволяющая загружать на сервер дополнительную информацию об условиях проведения обследования
• Query/Retrieve - запрос и получение данных пациента и изображений с сервера
• Cardiac S/R - структурированный отчет по кардиологии
• Vascular S/R - структурированный отчет по ангиологии
• Ob/Gyn S/R - структурированный отчет по акушерству и гинекологии
• Breast S/R - структурированный отчет по обследованию молочной железы

Возможные датчики

• SС6-1E - Монокристальный высокоплотный конвексный датчик для абдоминальных исследований, акушерства, гинекологии, урологии и сосудистых исследований
• С5-1E - Конвексный датчик для абдоминальных исследований, акушерства, гинекологии, урологии и сосудистых исследований
• С7-3E - Высокоплотный конвексный датчик для абдоминальных исследований, акушерства, гинекологии, урологии и сосудистых исследований
• C11-3E - Микроконвексный высокочастотный датчик для педиатрии и неонатологии
• L12-3E - Линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• L14-6NE - Линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• L14-5WE - Широкий линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• L14-6WE - Высокоплотный широкий линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• LM14-6E - Матричный линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• L20-5E - Высокочастотный высокоплотный линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• L9-3Е - Низкочастотный линейный датчик для глубокорасположенных структур и сосудов верхних и нижних конечностей
• L16-4HE - Линейный интраоперационный L-образный датчик
• SP5-1E - Монокристальный секторный фазированный датчик для кардиологических, транскраниальных и абдоминальных исследований
• P4-2E - Секторный фазированный датчик для кардиологических, транскраниальных и абдоминальных исследований
• P7-3Е - Секторный фазированный педиатрический датчик для кардиологических, транскраниальных и абдоминальных исследований
• P10-4E - Секторный фазированный неонатальный датчик для кардиологических, транскраниальных и абдоминальных исследований
• P7-3ТЕ - Чреспищеводный секторный фазированный датчик для кардиологических исследований.
• CW5s - Фазированный карандашный датчик для "слепых" сосудистых исследований, 5 МГц
• V11-3E - Микроконвексный внутриполостной датчик для гинекологии, акушерства, урологии
• V11-3BE - Микроконвексный внутриполостной датчик для гинекологии, акушерства, урологии (изогнутая рукоятка)
• V11-3WE - Высокоплотный микроконвексный внутриполостной датчик для гинекологии, акушерства, урологии
• V11-3HE - Высокоплотный микроконвексный внутриполостной датчик для гинекологии, акушерства, урологии
• CB10-4E - Эндоректальный биплановый (микроконвекс/микроконвекс) внутриполостной датчик для урологии
• SD8-1E - Монокристальный высокоплотный конвексный датчик объёмного сканирования в реальном масштабе времени для абдоминальных и акушерско-гинекологических исследований
• D7-2E - Конвексный датчик объёмного сканирования в реальном масштабе времени для абдоминальных и акушерско-гинекологических исследований.
• DE10-3E - Специализированный высокоплотный микроконвексный внутриполостной датчик для объемного сканирования в реальном времени, для акушерско-гинекологических и урологических исследований
• DE11-3E - Специализированный микроконвексный внутриполостной датчик для объемного сканирования в реальном времени, для акушерско-гинекологических и урологических исследований

Возможные биопсийные насадки к датчикам

• NGB-004 - многоразовая (металлическая) биопсийная насадка для внутриполостных датчиков V11-3E, V11-3BE, V11-3WE, CB10-4E
• NGB-007 - многоразовая (металлическая) биопсийная насадка для линейных датчиков L12-3E, L14-6NE, L14-6WE
• NGB-007 - одноразовая (пластиковая) биопсийная насадка для линейных датчиков L12-3E, L14-6NE, L14-6WE
• NGB-011 - многоразовая (металлическая) биопсийная насадка для фазированных датчиков P4-2E
• NGB-015 - многоразовая (металлическая) биопсийная насадка для конвексных датчиков C5-2E
• NGB-018 - многоразовая (металлическая) биопсийная насадка для конвексных датчиков С11-3E
• NGB-019 - многоразовая (металлическая) биопсийная насадка для конвексных датчиков C7-3E
• NGB-020 - многоразовая (металлическая) биопсийная насадка для объемного конвексного датчика D6-2NE
• NGB-021 - многоразовая (металлическая) биопсийная насадка для объемного внутрипостного датчика DE10-3E
• NGB-022 - многоразовая (металлическая) биопсийная насадка для конвексных датчиков SC6-1E, C5-1E
• NGB-025 - многоразовая (металлическая) биопсийная насадка для внутриполостных датчиков V11-3HE
• NGB-027 - многоразовая (металлическая) биопсийная насадка для объемного конвексного датчика DE11-3E
• NGB-034 - многоразовая (металлическая) биопсийная насадка для объемного внутрипостного датчика L9-3E

Возможные дополнительные принадлежности

• Left transducer holder - держатель внутриполостного датчика с креплением с левой стороны сканера
• Right transducer holder - держатель внутриполостного датчика с креплением с правой стороны сканера
• Foot switch (2 keys) - водонепроницаемый ножной переключатель с 2 горячими клавишами (USB порт)
• Foot switch (3 keys) - водонепроницаемый ножной переключатель с 3 горячими клавишами (USB порт)
• Gel Warmer - подогреватель геля (две степени подогрева)

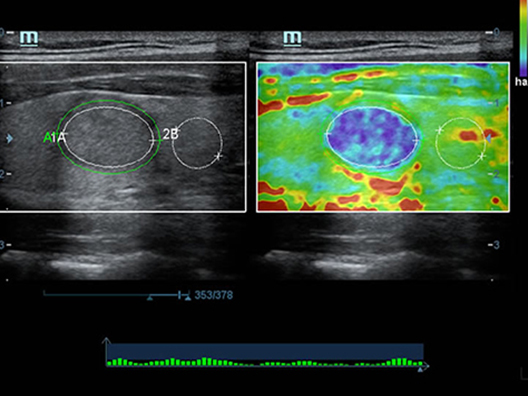

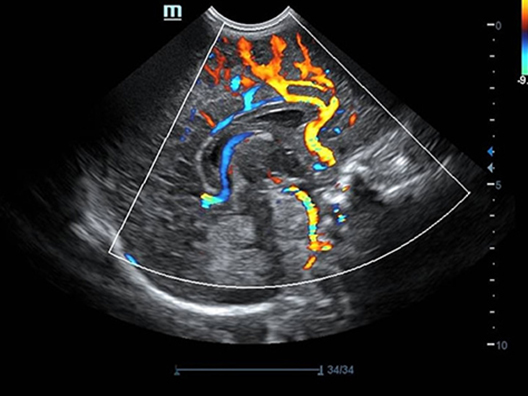

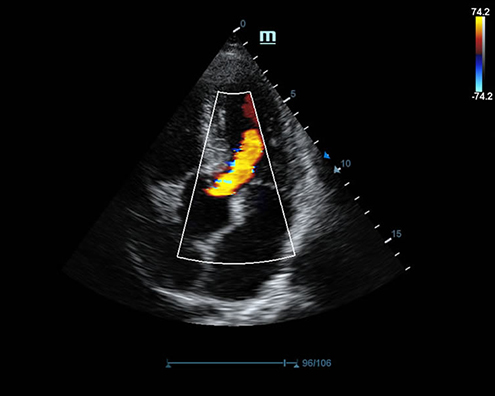

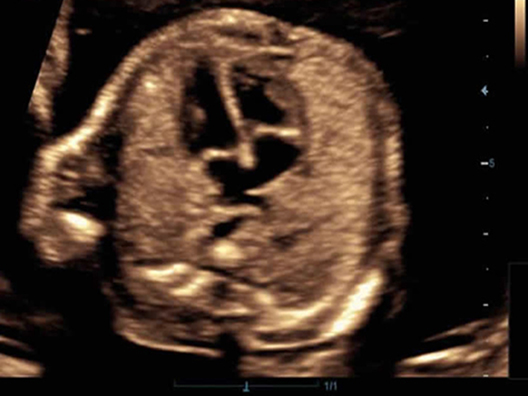

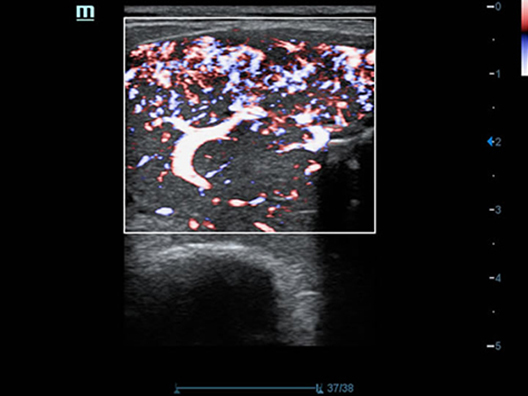

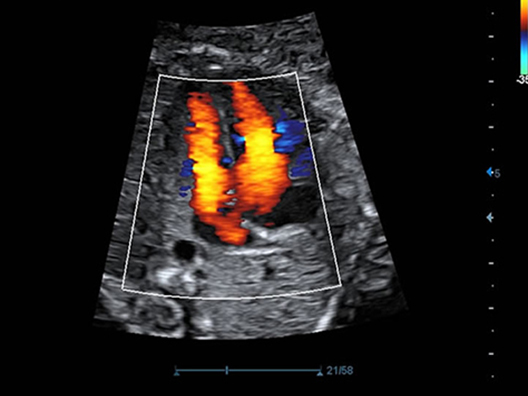

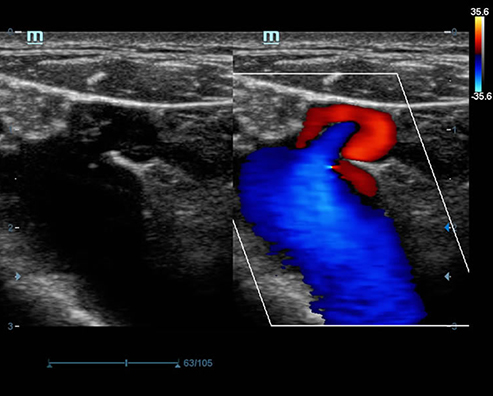

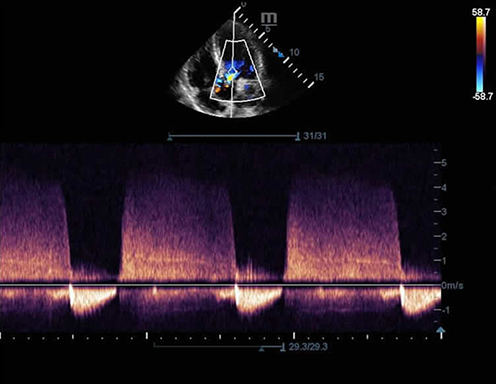

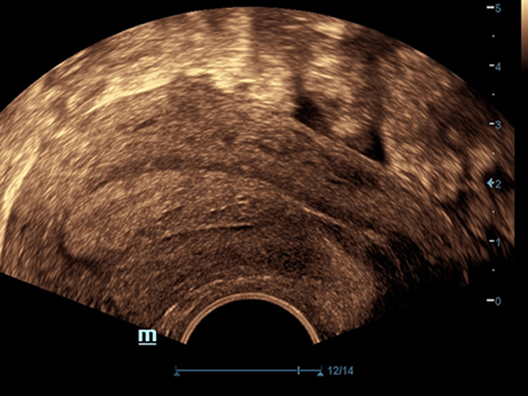

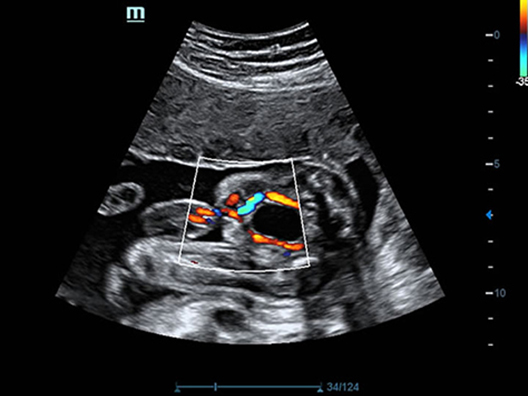

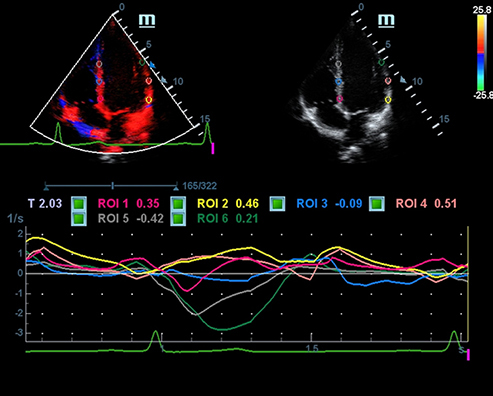

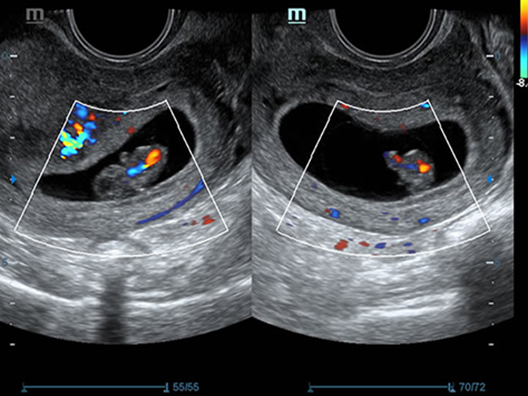

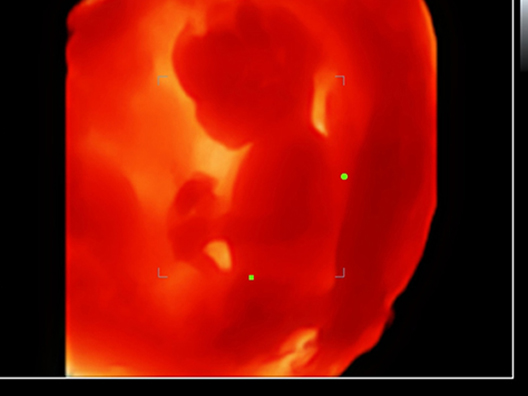

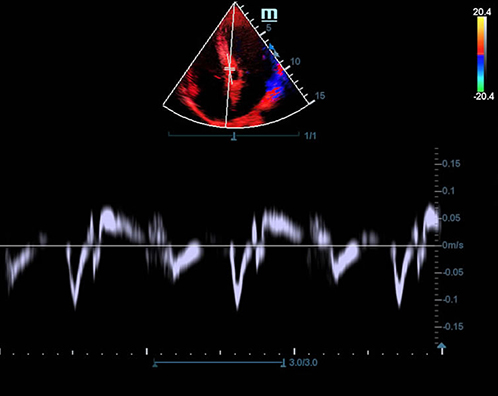

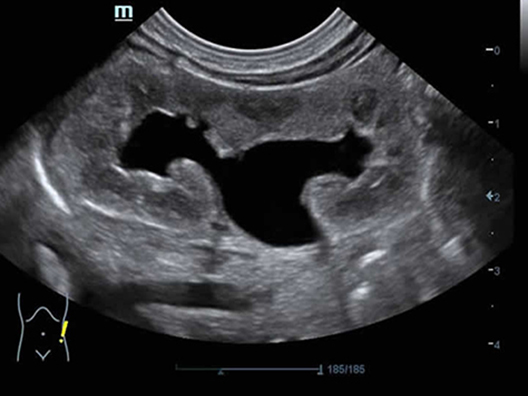

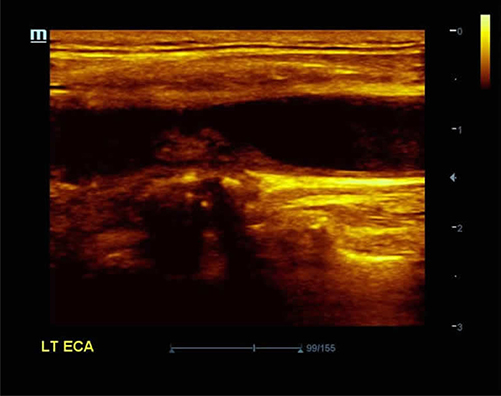

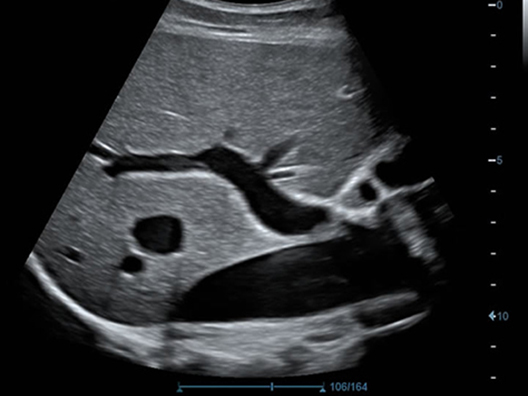

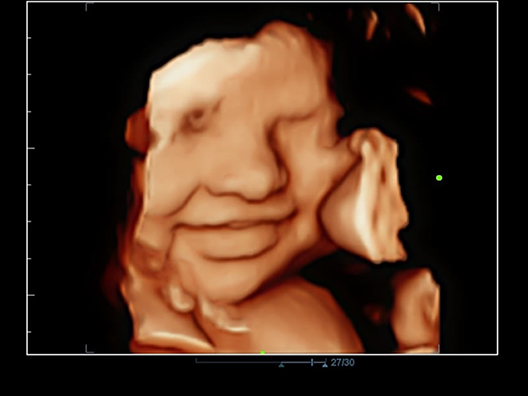

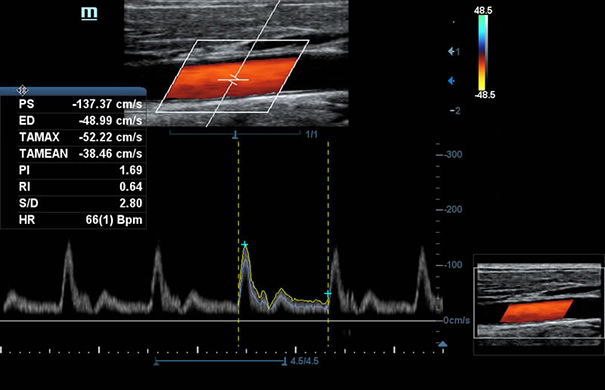

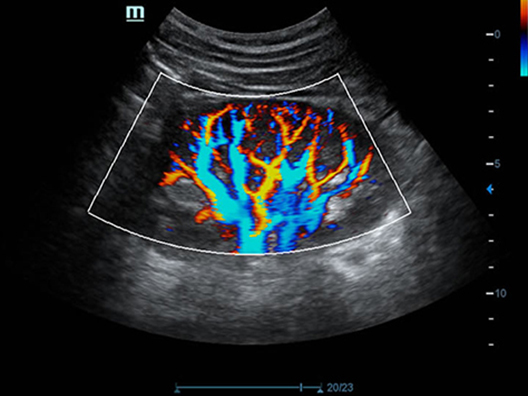

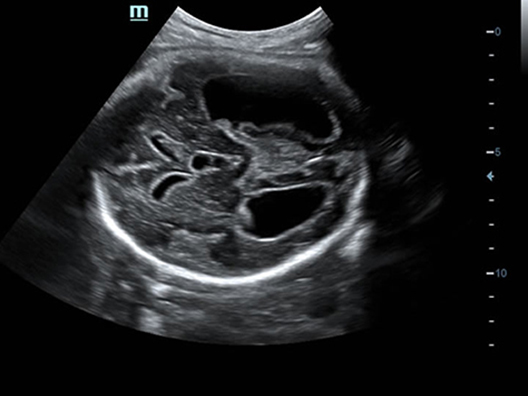

Клинические изображения Mindray DC-70 EXP

Кинопетли Mindray DC-70 EXP
