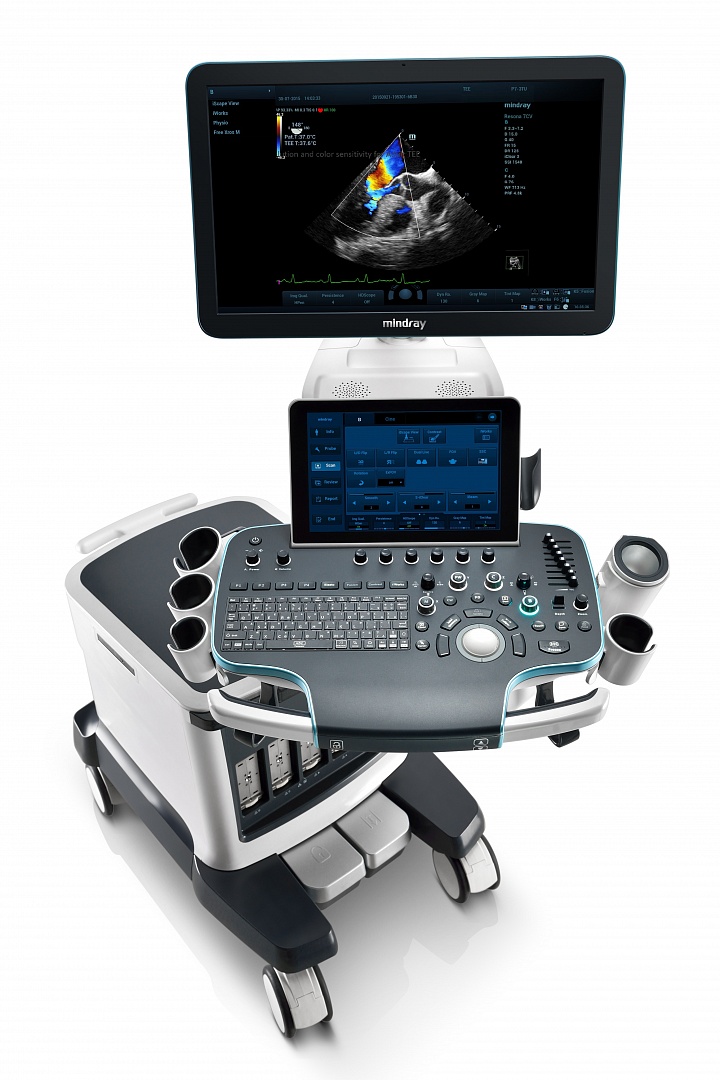

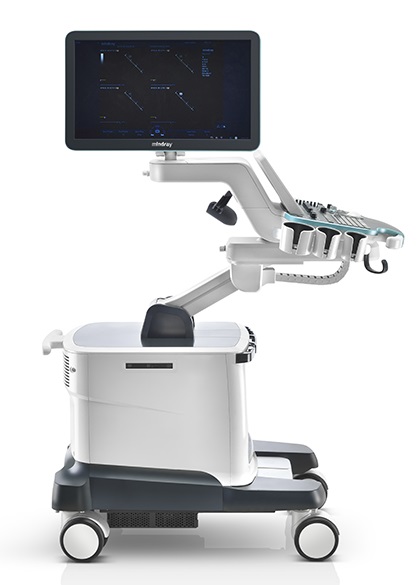

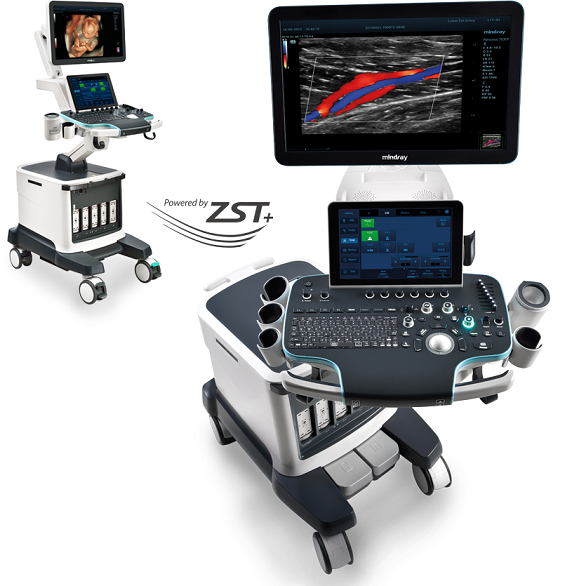

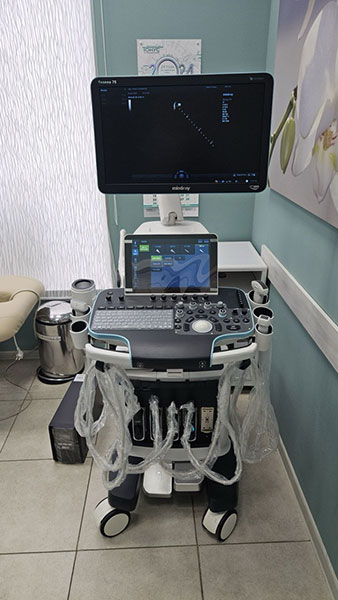

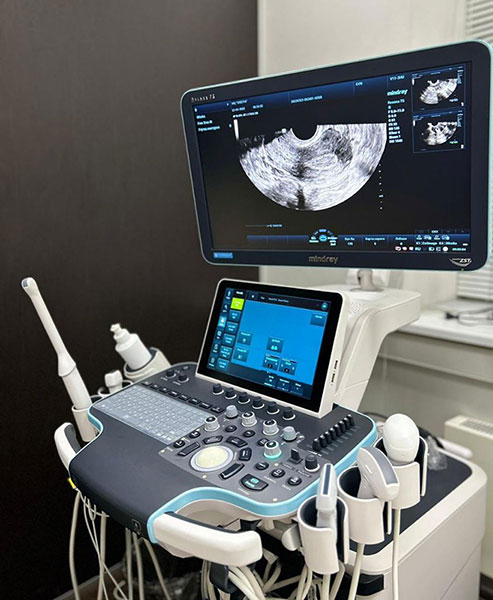

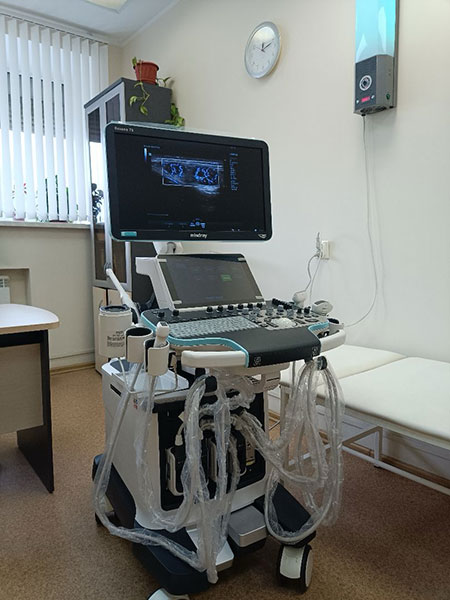

Mindray Resona 7

Resona 7 - флагман от компании Mindray с инновационной технологией зонного сканирования!

Базируется на платформе ZST+, в основе которой 4 технологии:

• продвинутый сбор ультразвуковых акустических данных
• попиксельная фокусировка в каждой точке изображения
• технология полной ретроспективной обработки полученных ультразвуковых данных для улучшения качества изображения
• технология оптимизации скорости ультразвуковой волны

Всё это позволяет получать изображение, равномерно фокусированное в каждой точке по всей глубине, обладающее высоким пространственным и временным разрешением.
Эластография сдвиговой волны (в виде цветовой карты и в виде измерения в конкретной точке).
Расширенные возможности по работе с контрастными веществами(в том числе по гинекологии, на объёмном конвексном датчике, гистеросальпингоскопия с контрастами)
Уникальная технология векторного анализа в кровотока в сосудах - каждый микрообъём кровотока картируется не только направлением движения "от датчика / к датчику", но и картируется стрелкой, имеющей направление соответствующее направлению кровотока в данном объёме. Длина стрелки и её цвет характеризуют скорость данного микрообъёма кровотока. Это позволяет изучать вихревые кровотоки в сосудах и выявлять аномалии сосудистой стенки, ещё не видные на УЗИ, но уже влияющие на кровоток.
Превосходное качество изображения, еще более быстрый, удобный и универсальный аппарат для различных областей исследований. Он оправдает любые даже самые изыскательные ожидания!

Принципиально новая платформа ZST+

• Обеспечивает максимально быстрое и точное формирование изображения. До 10 раз быстрее, чем при использовании технологий предыдущего поколения.
• Минимизирует количество артефактов, вызванных движением в зоне сканирования, особенно для 3d и 4d исследований.
• Позволяет получить изображение с фокусировкой по всей глубине сканирования (попиксельная фокусировка).
• Оптимальное тканеспецифичное изображение для еще более быстрой и качественной визуализации различных структур. Изображение формируется с адаптивной скоростью ультразвука, что позволяет оптимизировать изображение на основе типа сканируемой ткани.
• Метод ретроспективной обработки акустических данных позволяет применять широкий спектр различных обработок и изменять многочисленные параметры визуализации для максимально достоверного изображения.

Сферы использования Resona 7

Mindray Resona 7 подходит для использования в кардиологии, урологии, акушерстве и гинекологии, педиатрии, исследованиях малых органов, периферических сосудов, абдоминальных, транскраниальных исследований.

Особенности и преимущества Resona 7

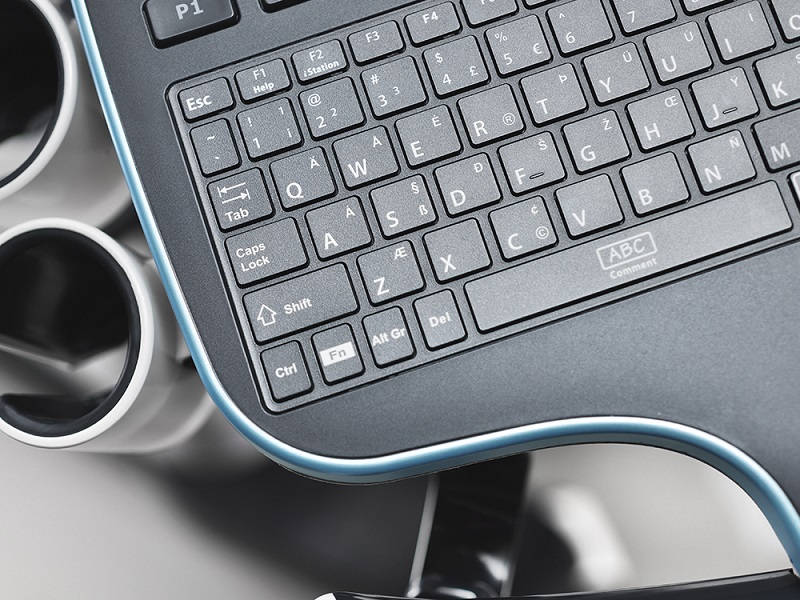

Эргономичность и комфорт

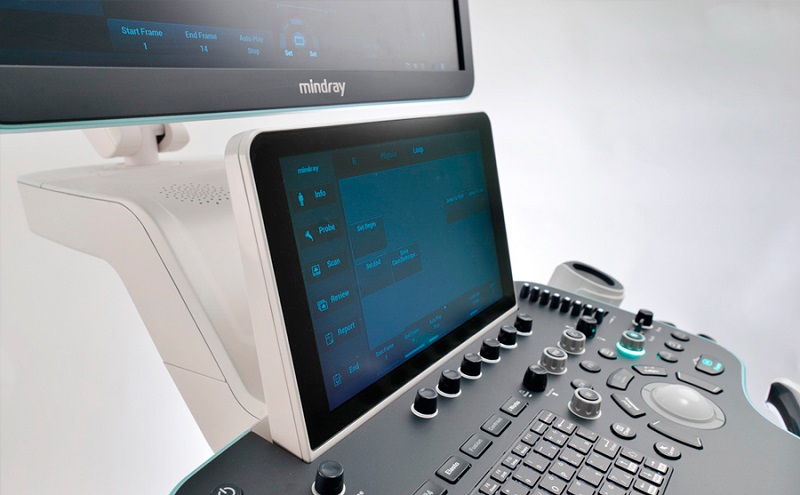

Большой высококонтрастный монитор с диагональю 21 дюйм. Сенсорная панель с диагональю 12,1 дюйма. Панель управления двигается в шести плоскостях для максимального комфорта специалиста. Устройство подогрева геля имеет регулятор температуры, что позволяет сделать обследование более комфортным для пациента. Разъем датчика бесштырьковый. Имеются педали для блокировки поворота и перемещения. Применена технология искусственного интеллекта - все расчеты и картинка подстраивается автоматически под исследование.

Превосходная функциональность

Базовые и дополнительные функции значительно облегчают работу в акушерстве и гинекологии. Дополнительная функция Smart OB/NT позволит автоматически рассчитать окружность головы, длину бедра и другие параметры плода начиная с 11 недель беременности всего за одно нажатие кнопки. Дополнительная функция Smart FLC автоматически подсчитывает количество и размер фолликулов. Дополнительная функция Smart Planes помогает одним нажатием из 3D данных получить стандартные плоскости сканирования центральной нервной системы плода.

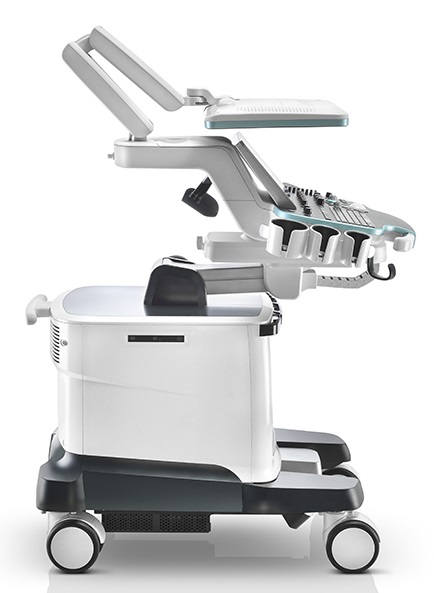

Базовая конфигурация Mindray Resona 7

• 21.5" LED монитор высокого разрешения
• Командный сенсорный экран 12.1 дюйма, с технологией распознавания жестов и регулируемым углом наклона

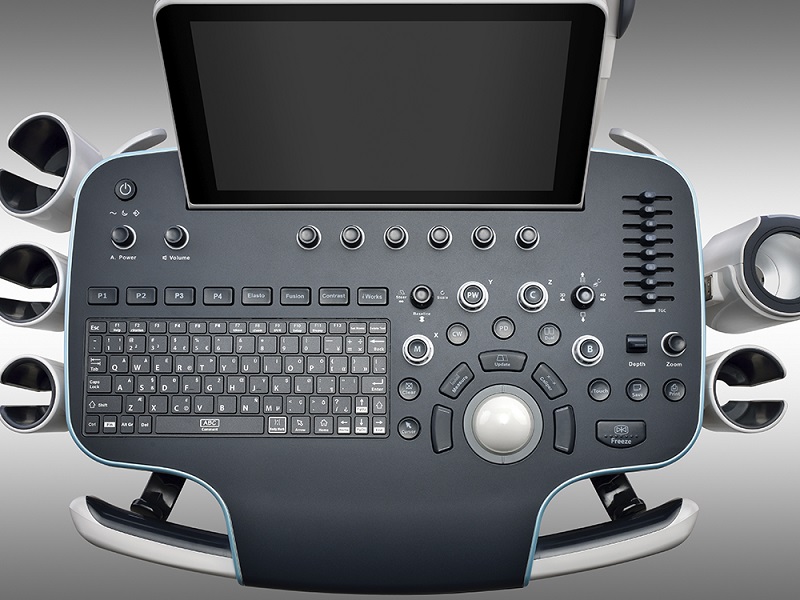

• Панель управления с электрическим приводом с регулировкой по высоте и повороту

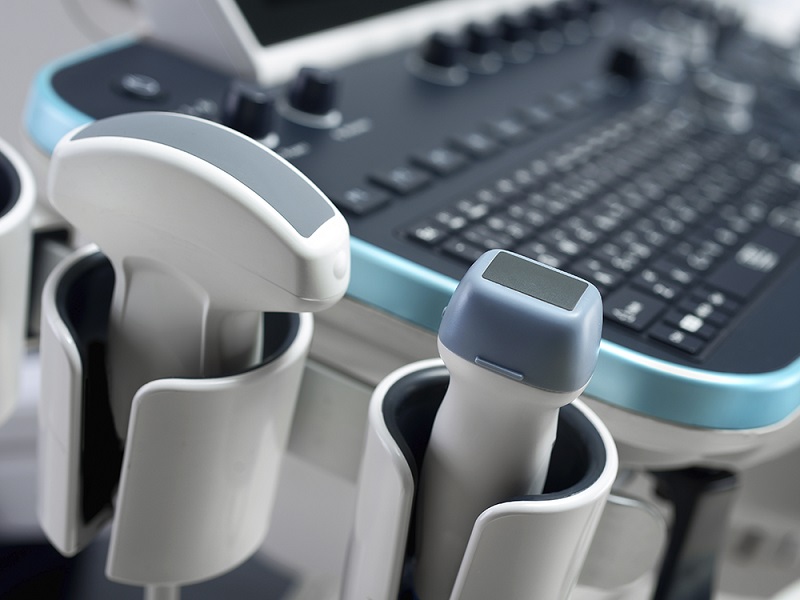

• Специализированный держатель для внутриполостного датчика (по умолчанию с левой стороны сканера, если его расположение нужно с правой стороны - выберите опцию "Right" перед заказом)
• Гибридный жесткий диск (120GB SSD & 1TB HDD), DVD-R/W, USB-порты

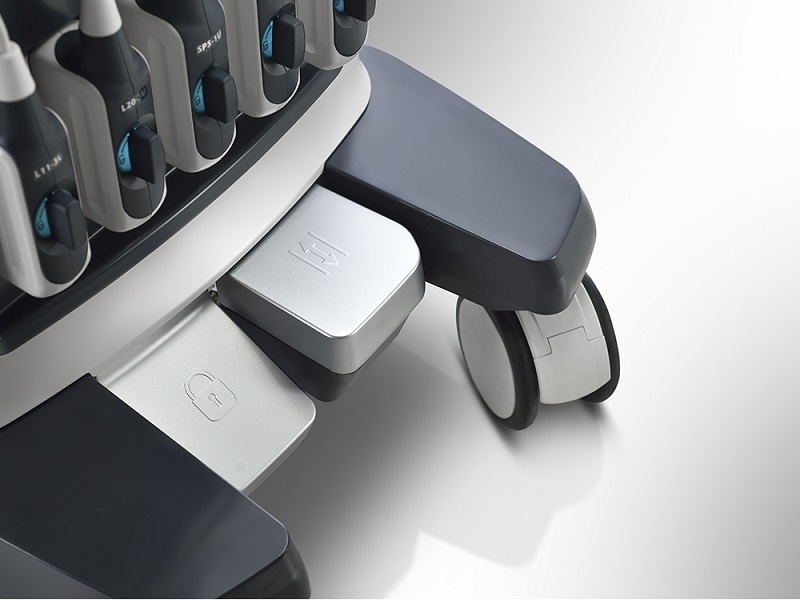

• Центральная блокировка перемещения и поворота (Central brake and swivel lock)
• Бесштырьковые коннекторы датчиков (4 активных + 1 паркинговый)
• Gel Warmer - встроенный подогреватель геля с регулировкой температуры (по умолчанию с левой стороны сканера, если его расположение нужно с правой стороны - выберите опцию "Right" перед заказом)
• Build-in Wireless Adapter - встроенный адаптер подключения к беспроводной сети
• DVR - цифровой видеорекордер
• Платформа ZST+
• SSC (Sound Speed Compensation) - технология автоматической оптимизации скорости ультразвуковых волн
• Focus Free - распределенная фокусная зона по всей глубине сканирования, фокусировка в каждой точке изображения
• HD Scope™ - технология увеличения пространственного разрешения в зоне интереса
• Echo Boost™ - режим улучшенной визуализации структур сердца
• HR-flow™ - режим отображения кровотока с высоким временным и пространственным разрешением для точной и однородной визуализации сосудов, в том числе самых мелких
• iBeam™ - режим многолучевого компаундинга
• iClear™ - адаптивный режим шумоподавления
• 3D iClear - режим подавления зернистости в режиме трехмерной реконструкции
• Depth VR - улучшенная визуализация глубины объемного изображения
• MagiClean for volume image - улучшение визуализации границ объемного изображения
• Smart Doppler - интеллектуальная оптимизация доплеровских режимов
• Smart Track - автоматическая подстройка расположения и угла наклона рамки цветового допплера с автоматическим отслеживанием положения контрольного объема
• iTouch™ - автоматическая оптимизация изображения
• iZoom™ - режим полноэкранного отображения
• V-Mapping - оконтурирование с сенсорного экрана зоны интереса в протоколах сосудистых исследований
• Shared Service Package (Includes Obstetrics, Pediatrics, Gynecology, Abdomen, Urology, Small Parts, Vascular, Nerve, Emergency Medicine, Cardiology) - предустановленные параметры, аннотации, маркеры, программы измерений для абдоминальных исследований, акушерства, гинекологии, кардиологии, ангиологии, исследований малых органов, урологии, педиатрии, неотложной медицины
• IVF packages - предустановленные параметры, аннотации, маркеры, программы измерений и отчеты для ЭКО

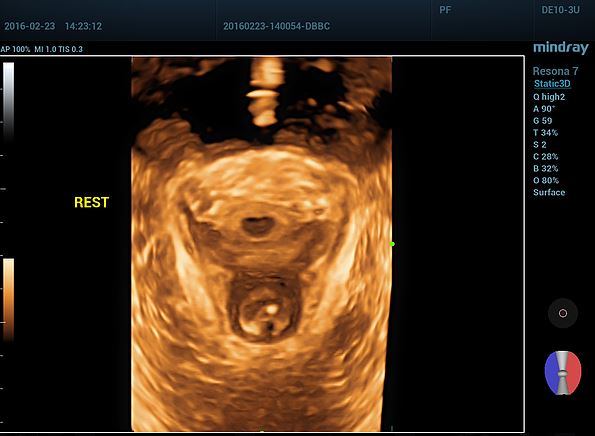

• Pelvic Floor Package - предустановленные параметры, аннотации, маркеры, отчеты и специализированные измерения для анализа состояния тазового дна
• MedTouch™ - управление сканером с электронных устройств врача (доступна на устройства на IOS/Android)
• MedSight™ - передача информации на электронные устройства пациента (доступна для операционных систем IOS/Android, опция DICOM basic на ультразвуковом сканере необходима для работы с устройствами на IOS)
• Voice Command - технология распознавания голосовых команд, аудиоконтроль над системой
• iScape™ View - режим панорамного сканирования в реальном масштабе времени

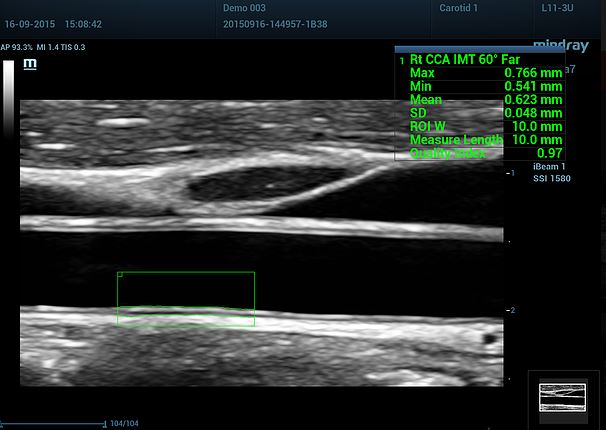

• Auto IMT Package - автоматический расчет толщины комплекса интима-медиа
• DICOM Basic - базовый набор опций DICOM: сохранение на сервер и медиа-носители, печать
• DICOM/HL7 Worklist - опция загрузки списка задач с DICOM-сервера
• Smart 3D™ (Freehand 3D) - трехмерная реконструкция методом "свободной руки"

Аппаратные опции (поставляются с новым сканером)

• Electronic floating control panel (back&forth) - блок электронного перемещения панели управления по глубине (вперед/назад)
• Physio Module (IEC) - модуль регистрации физиологических сигналов (включает ЭКГ и ФКГ) стандарта IEC
• CW Module - блок постоянно-волнового доплера
• CW for Linear Probe - блок постоянно-волнового доплера для линейных датчиков
• iFusion+Respiration Compensation Hardware - модуль магнитной навигации с сенсорным позиционирование iFusion с технологией подавления артефактов, возникающих при движении и дыхании (включает один генератор магнитного поля, один контролер, один датчик позиционирования, один датчик движения и один держатель датчика движения)
• iFusion+Respiration Compensation + trolley Hardware - модуль магнитной навигации с сенсорным позиционирование iFusion с технологией подавления артефактов, возникающих при движении и дыхании и тележкой для установки генератора магнитного поля (включает один генератор магнитного поля, один контролер, один датчик позиционирования, один датчик движения, один держатель датчика движения и тележку для генератора магнитного поля).
• Trolley for iFusion magnetic field generator - тележка для генератора магнитного поля
• iFusion software - программное обеспечение для магнитной навигации с сенсорным позиционированием iFusion
• Respiration compensation - программное обеспечение для подавления артефактов, возникающих при движении и дыхании

Программные опции

• Sound Touch Elastography (STE) - опция оценки эластичности ткани методом эластографии сдвиговой волны
• Sound Touch Quantification (STQ) - опция количественного анализа жесткости тканей методом эластографии сдвиговой волны
• Natural Touch Elastography - опция оценки эластичности ткани методом компрессионной эластографии, с программой анализа
• UWN Plus Contrast Imaging™ - опция для проведения обследования с применением контрастных веществ
• UWN Plus Contrast Imaging™ QA - пакет для количественного анализа при проведении обследований с применением контрастных веществ
• Volume CEUS - опция проведения обследования с применением контрастных веществ в режиме объемного сканирования
• LVO Contrast - режим проведения исследования левого желудочка с применением контрастных веществ
• 4D Function - опция проведения объемного сканирования при помощи специализированных 4D датчиков

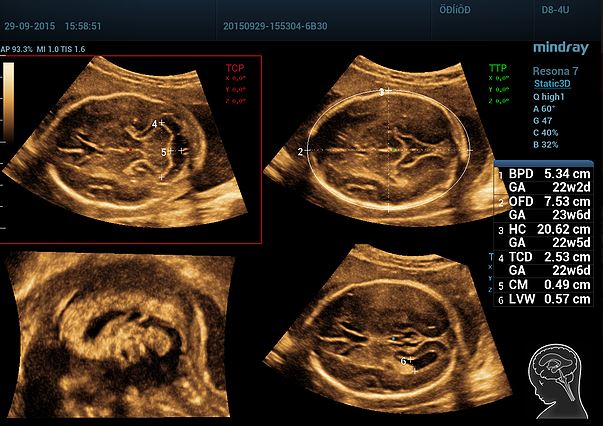

• Smart Planes CNS - опция автоматического получения стандартных срезов головного мозга плода из объемного изображения
• Smart Planes FH - опция автоматического получения стандартных срезов сердца плода из объемного изображения
• Smart Face - опция автоматической идентификации лица плода в объемном изображении с удалением артефактов и поворотом изображения
• Smart Pelvic - предустановленные параметры, аннотации, маркеры, отчеты и специализированные полуавтоматические измерения для анализа состояния тазового дна
• Smart FLC - режим автоматического оконтуривания, подсчета и определения размеров фолликулов из объемного изображения
• Smart OB™ - программа автоматического измерения основных параметров биометрии плода в акушерстве
• Smart NT™ - программа для автоматического определения и расчета толщины воротникового пространства у плода
• iPage Plus™ - режим мультисрезового томографического отображения с регулировкой толщины среза
• SCV Plus™ - получение произвольного (в т.ч. криволинейного) среза заданной толщины в объемном изображении с одновременным улучшением контрастности
• STIC - программный модуль получения объемного изображения сердца плода с высоким временным и пространственным разрешением в серошкальном и ЦДК-режимах
• Color 3D - опция получения трехмерного изображения в режиме цветового допплеровского картирования / энергетического доплера
• Niche - произвольный выбор сканирующего среза в полученном объемном изображении с одновременным отображением трех плоскостей
• Smart-V™ - программа для автоматического расчета объема и размеров структур, полученных при объемной эхографии
• iLive™ - режим построения объемного изображения с применением технологии виртуальной свето-теневой обработки с возможностью перемещения источника освещения

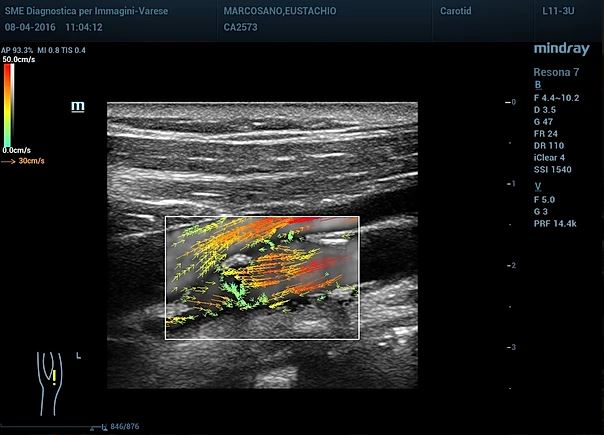

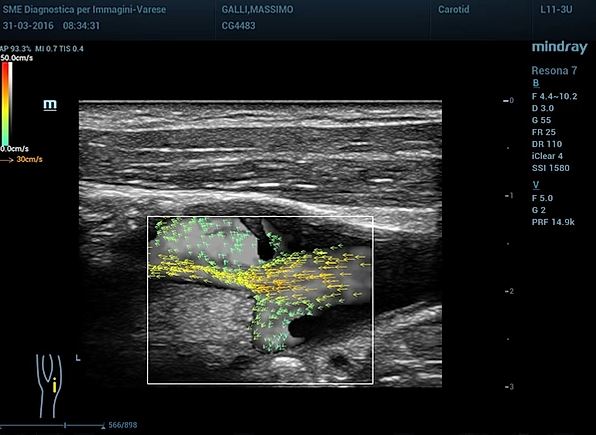

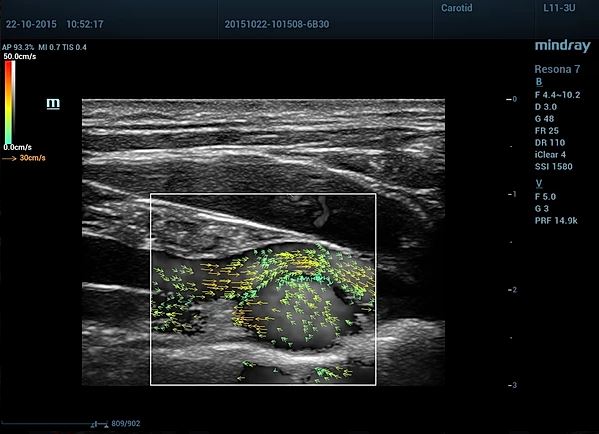

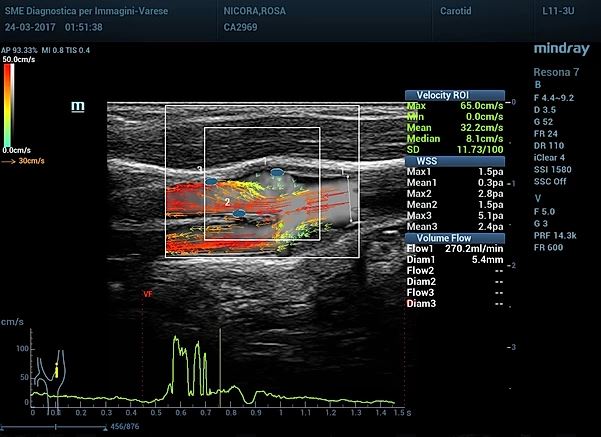

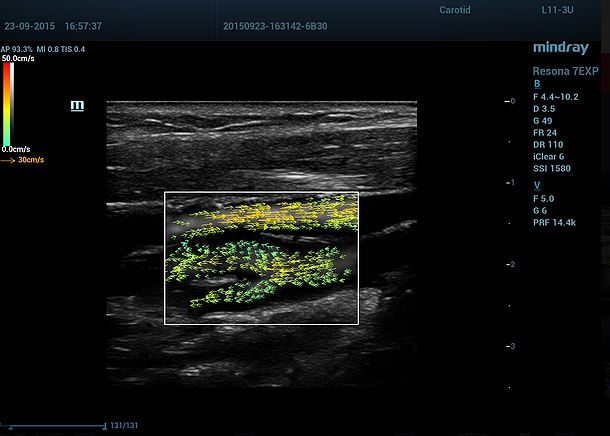

• V Flow - опция векторного картирования кровотока
• RIMT - режим автоматического определения и расчета толщины комплекса Интима-медиа в реальном времени на основании радиочастотного анализа
• R-VQS - режим определения жесткости сосудистой стенки с количественным анализом на основе радиочастотных данных
• Free Xros M™ - анатомический М-режим
• Free Xros CM™ - огибающий анатомический М-режим
• TDI - тканевой допплер, включая цветное картирование, импульсный тканевой допплер, энергетический тканевой допплер и тканевой М-режим
• TDI QA - количественный анализ тканевого доплера
• Stress Echo - пакет для проведения и оценки результатов стресс-эхокардиографии

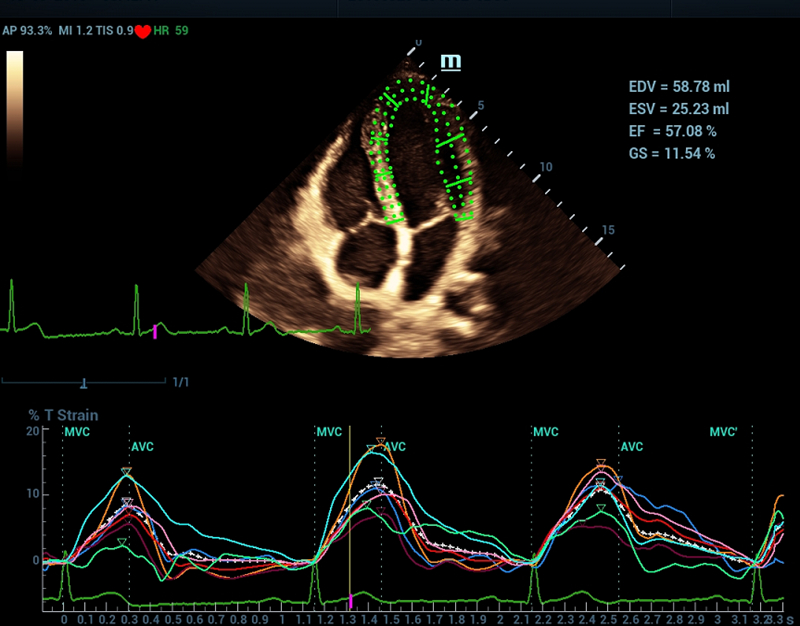

• TT QA - пакет для количественной оценки движения и деформации миокарда на основе регистрации смещения сегментов миокарда сердца
• AutoEF - автоматический расчет фракции выброса левого желудочка
• iWorks™ - автоматизированные рабочие протоколы для всех основных типов исследований
• iNeedle™ - режим улучшенной визуализации иглы при инвазивных процедурах
• Needle Navigation - режим навигации биопсийной иглы с сенсорным позиционированием

Опции DICOM

• DICOM Query/Retrieve - запрос и получение данных пациента и изображений с сервера
• DICOM MPPS - опция DICOM, позволяющая загружать на сервер дополнительную информацию об условиях проведения обследования
• DICOM Ob/Gyn S/R - структурированный отчет по акушерству и гинекологии в формате DICOM
• DICOM Vascular S/R - структурированный отчет по ангиологии в формате DICOM
• DICOM Cardiac S/R - структурированный отчет по кардиологии в формате DICOM
• DICOM Breast S/R - структурированный отчет по обследованию молочной железы в формате DICOM
• DICOM Abdomen - структурированный отчет по абдоминальным исследованиям в формате DICOM

Датчики для Mindray Resona 7

• C4-1U - Конвексный датчик для абдоминальных исследований, акушерства, гинекологии, урологии и сосудистых исследований
• C5-1U - Конвексный датчик для абдоминальных исследований, акушерства, гинекологии, урологии и сосудистых исследований
• SC5-1U - Монокристальный конвексный датчик для абдоминальных исследований, акушерства, гинекологии, урологии и сосудистых исследований
• SC8-2U - Монокристальный конвексный датчик для абдоминальных исследований, акушерства, гинекологии, урологии и сосудистых исследований
• C6-2GU - Микроконвексный датчик для проведения интервенционых исследований, исследований сердца плода, в педиатрии
• C11-3U - Микроконвексный высокочастотный датчик для педиатрии и неонатологии
• D8-4U - Конвексный датчик объёмного сканирования в реальном масштабе времени
• V11-3HU - Микроконвексный внутриполостной датчик для гинекологии, акушерства, урологии
• DE10-3WU - Микроконвексный внутриполостной датчик объёмного сканирования в реальном масштабе времени
• L11-3U - Линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• LM16-4U - Матричный линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• L14-5WU - Линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии (с широкой апертурой)
• L14-6WU - Линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии (с широкой апертурой)
• L9-3U - Низкочастотный линейный датчик для глубокорасположенных структур и сосудов верхних и нижних конечностей
• L20-5U - Высокочастотный линейный датчик для поверхностных органов и структур, периферических сосудов, неонатологии и педиатрии
• L16-4HU - Линейный интраоперационный L-образный датчик
• SP5-1U - Монокристальный секторный фазированный датчик для кардиологических, транскраниальных и абдоминальных исследований
• P7-3U - Педиатрический секторный фазированный педиатрический датчик для кардиологических, транскраниальных и абдоминальных исследований
• P10-4U - Неонатальный секторный фазированный датчик для кардиологических и транскраниальных исследований
• P7-3TU - Чреспищеводный секторный фазированный датчик для кардиологических исследований
• CW2s - Фазированный карандашный датчик для "слепых" транскраниальных, кардиологических исследований в педиатрии, 2 МГц
• CW5s - Фазированный карандашный датчик для "слепых" сосудистых исследований, 5 МГц

Насадки к датчикам

• NB-011 - насадка-держатель для датчика магнитной навигации iFusion Navigation Bracket для датчика SP5-1U
• NB-022 - насадка-держатель для датчика магнитной навигации iFusion Navigation Bracket для датчиков C5-1U и SC6-1U
• NB-026 - насадка-держатель для датчика магнитной навигации iFusion Navigation Bracket для датчика L11-3U
• NB-028 - насадка-держатель для датчика магнитной навигации iFusion Navigation Bracket для датчика SC5-1U
• NB-029 - насадка-держатель для датчика магнитной навигации iFusion Navigation Bracket для датчика SC8-2U
• NB-035 - насадка-держатель для датчика магнитной навигации iFusion Navigation Bracket для датчика L14-5WU
• NGB-007 - многоразовая (металлическая) биопсийная насадка для линейного датчика L14-6WU
• NGB-007 - одноразовая (пластиковая) биопсийная насадка для линейного датчика L14-6WU
• NGB-011 - многоразовая (металлическая) биопсийная насадка для секторного фазированного датчика SP5-1U
• NGB-018 - многоразовая (металлическая) биопсийная насадка для микроконвексного датчика C11-3U
• NGB-021 - многоразовая (металлическая) биопсийная насадка для внутриполостного микроконвексного объёмного датчика DE10-3U
• NGB-022 - многоразовая (металлическая) биопсийная насадка для конвексных датчиков C5-1U и SC6-1U
• NGB-023 - многоразовая (металлическая) биопсийная насадка для матричного линейного датчика LM16-4U
• NGB-024 - многоразовая (металлическая) биопсийная насадка для микроконвексного датчика C6-2GU
• NGB-025 - многоразовая (металлическая) биопсийная насадка для вутриполостного микроконвексного датчика V11-3HU
• NGB-026 - многоразовая (металлическая) биопсийная насадка для линейного датчика L11-3U
• NGB-031 - многоразовая (металлическая) биопсийная насадка для конвексного датчика SC5-1U
• NGB-034 - многоразовая (металлическая) биопсийная насадка для линейного датчика L9-3U

Дополнительные принадлежности

• ECG Module (IEC) - ЭКГ Модуль (стандарт IEC)
• Pedoff probe port - порт для подключения карандашного датчика
• Foot switch (1 keys) - водонепроницаемый ножной переключатель с одной горячей клавишей (USB порт)
• Foot switch (2 keys) - водонепроницаемый ножной переключатель с двумя горячими клавишами (USB порт)
• Foot switch (3 keys) - водонепроницаемый ножной переключатель с тремя горячими клавишами (USB порт)
• Barcode reader - сканер штрихкодов (USB)

Клинические изображения Mindray Resona 7

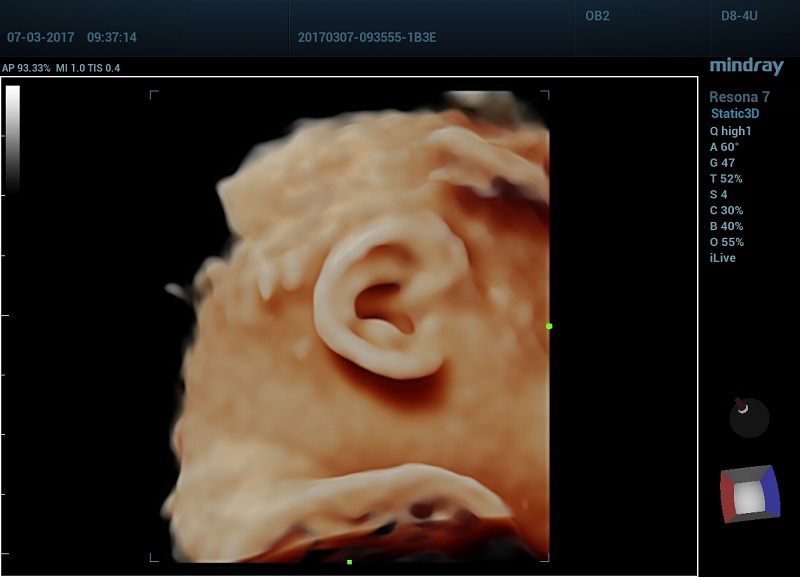

Fetal Ear

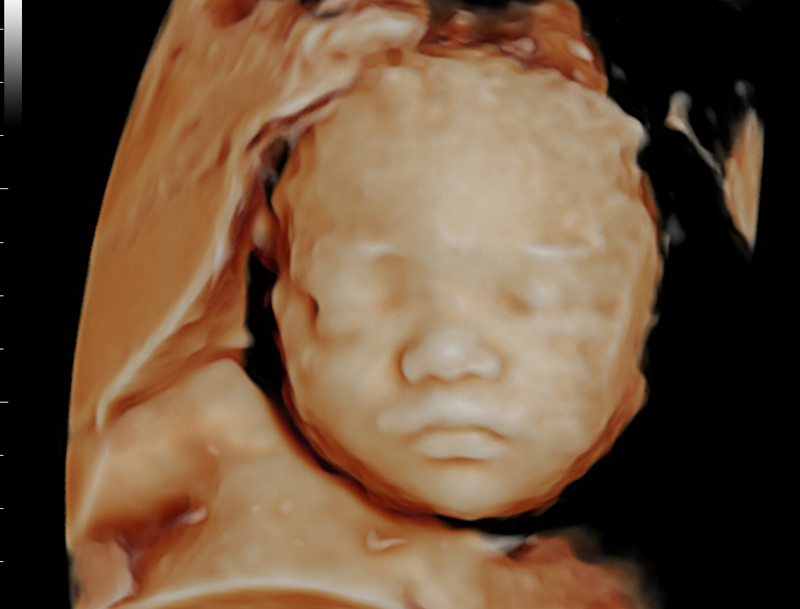

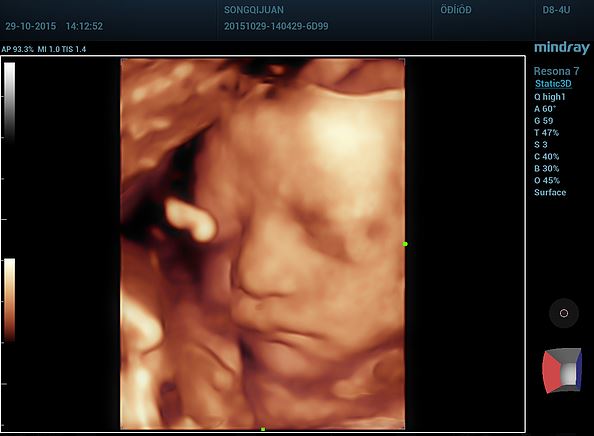

Fetal Face

Fetal Face

Fetal Face

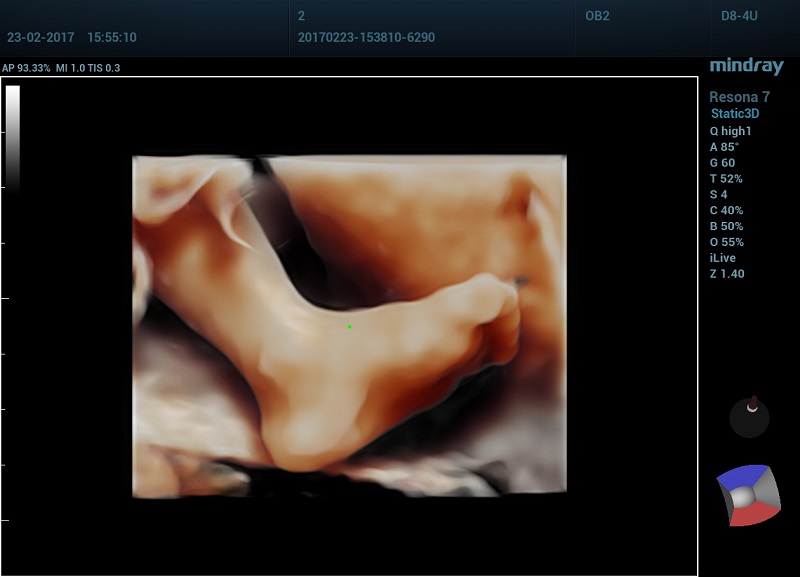

Fetal Foot

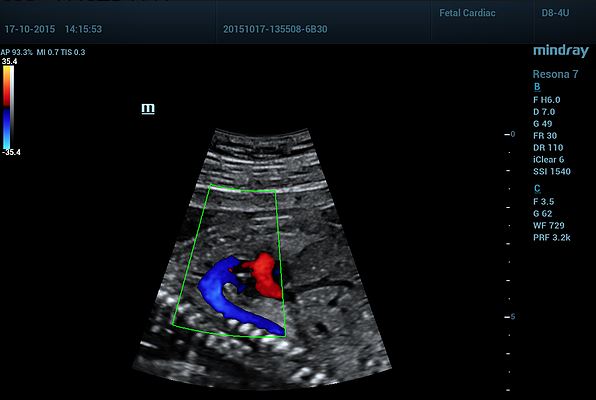

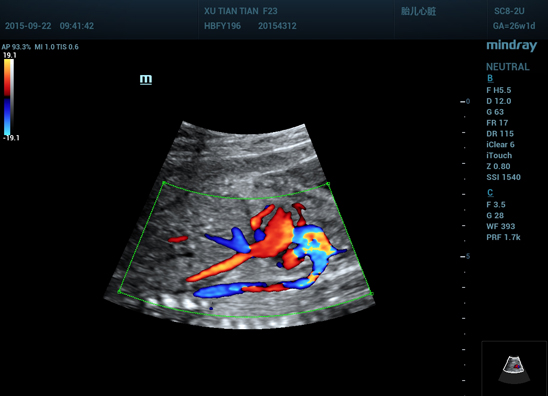

Fetal Heart

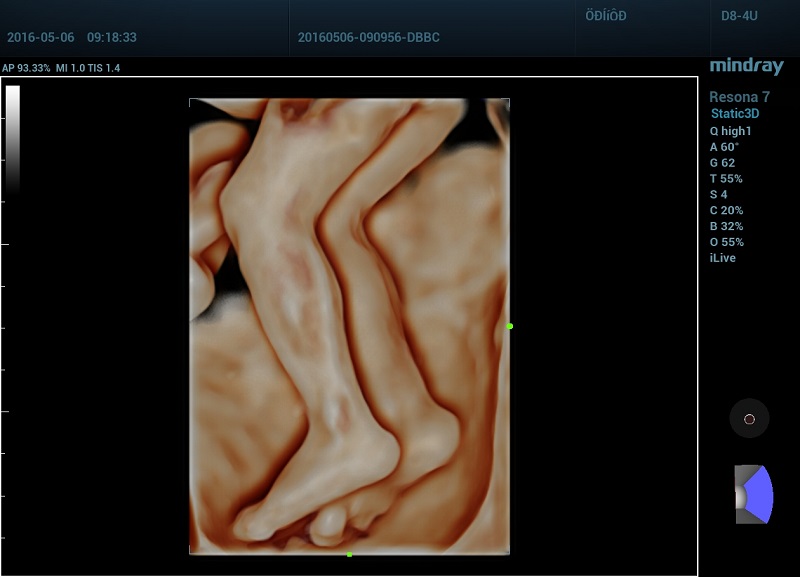

Fetal Leg and Foot

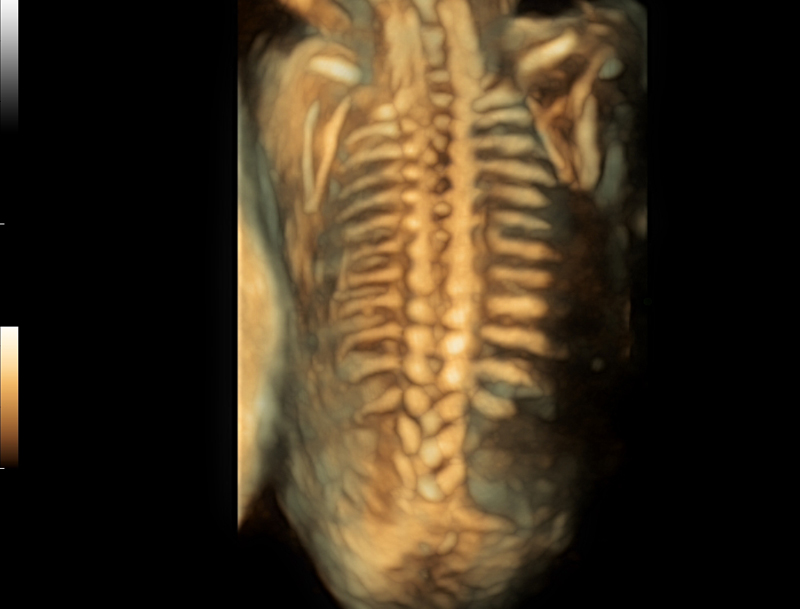

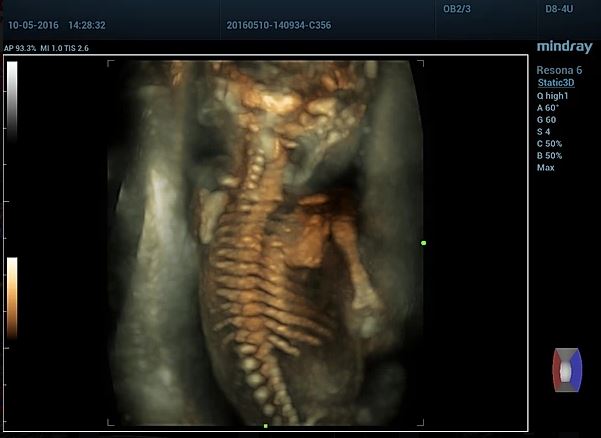

Fetal Spine 3D Hyaline

3D iLive

Quins 3D Hyaline

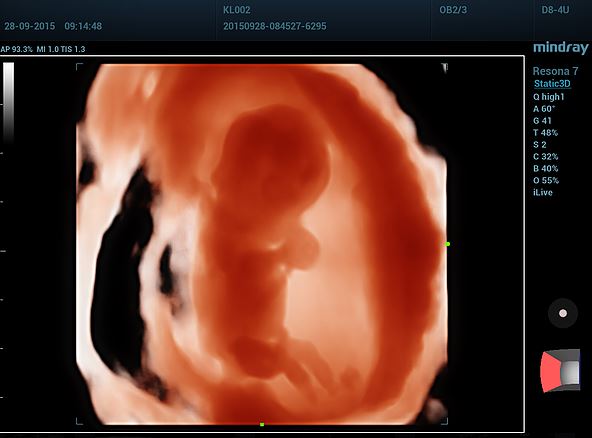

Fetus 3D Hyaline

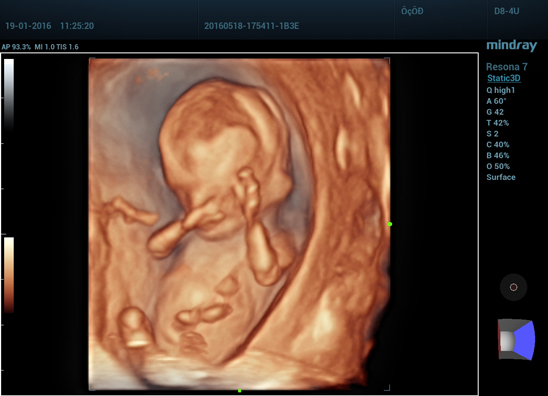

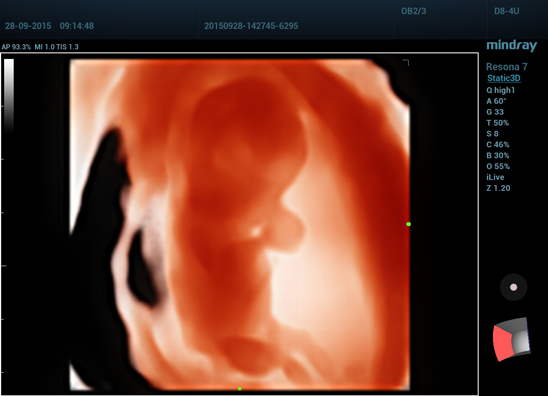

Fetus 3D

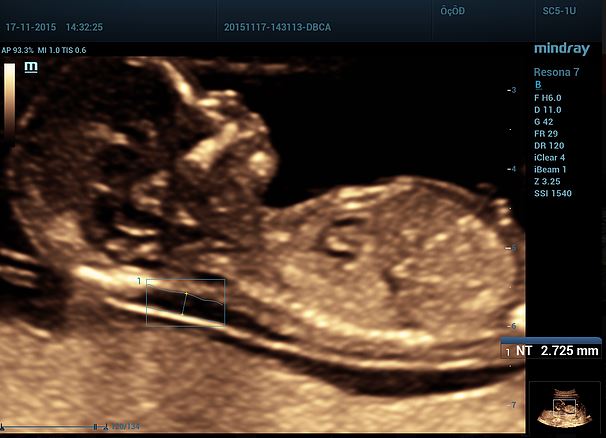

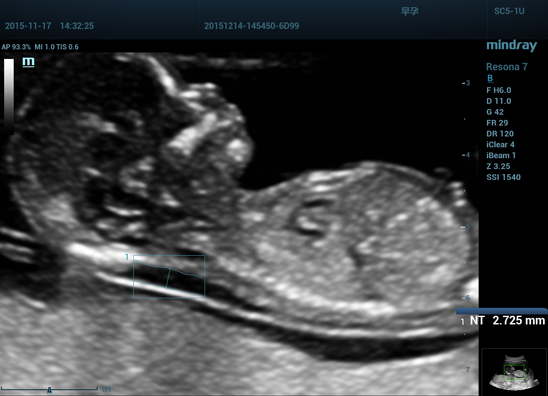

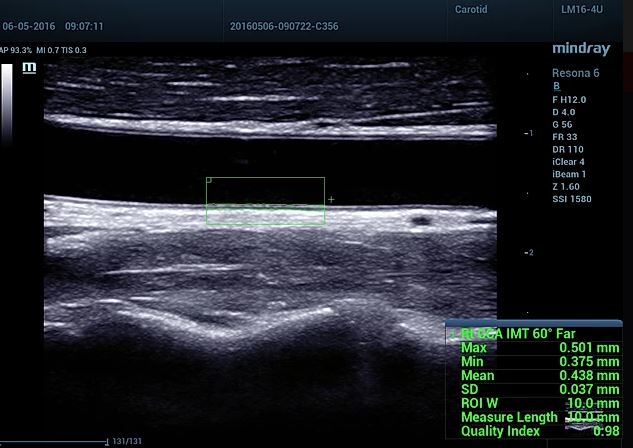

Auto NT

Ductus Arteriosus

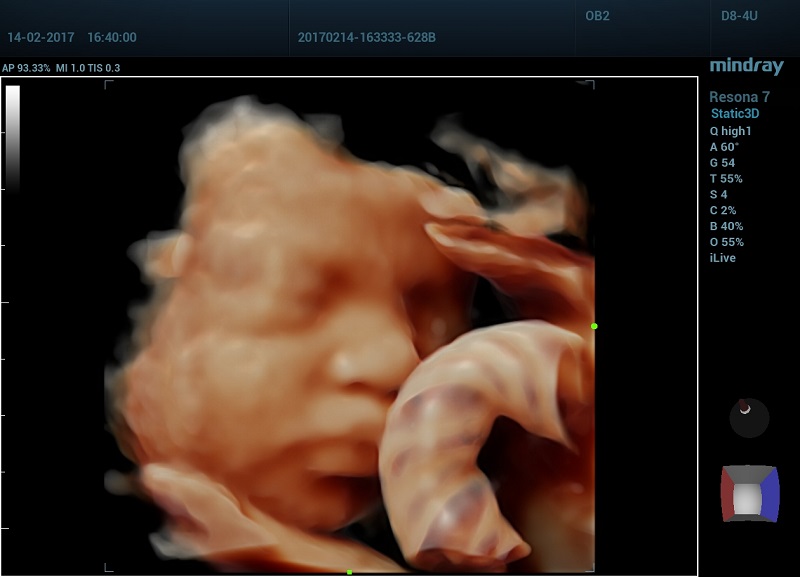

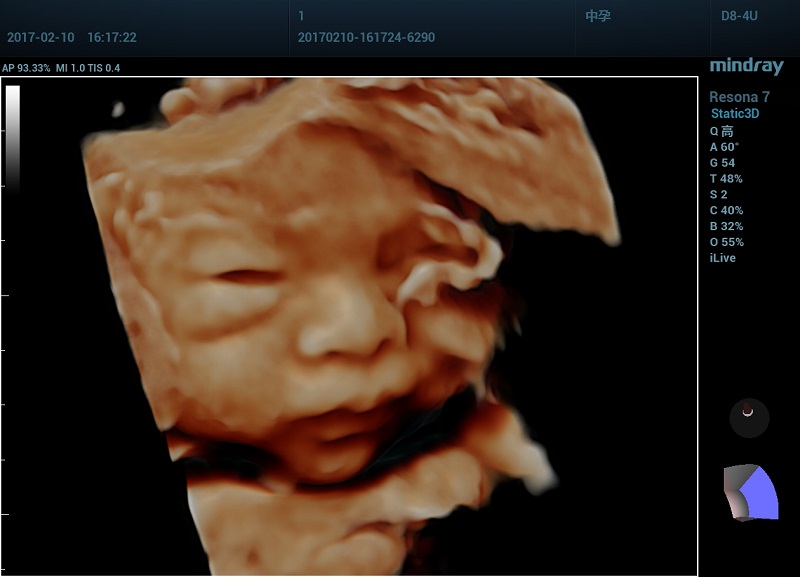

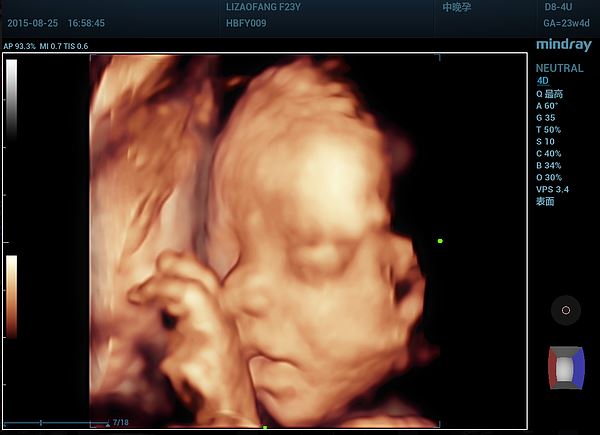

Fetal Face iLive

Fetal Foot

Fetal Heart & Aorta Arch

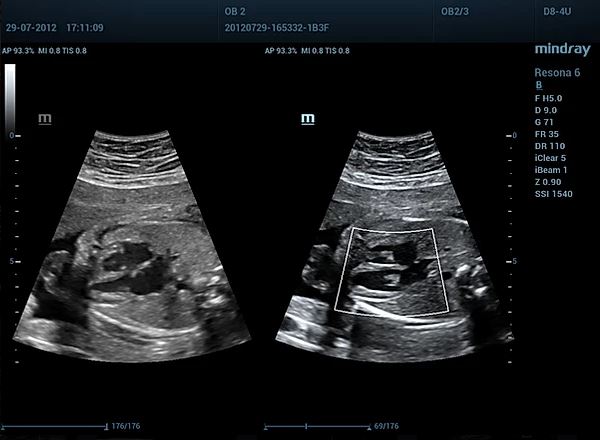

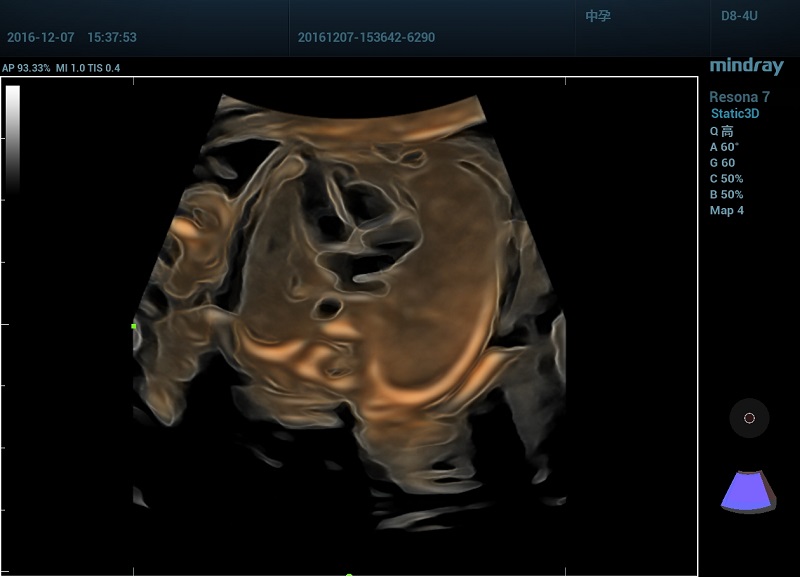

Fetal Heart

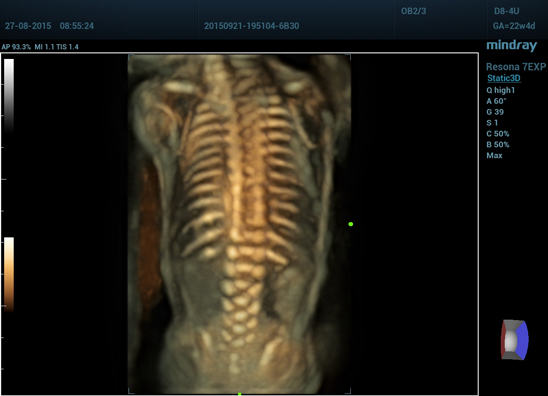

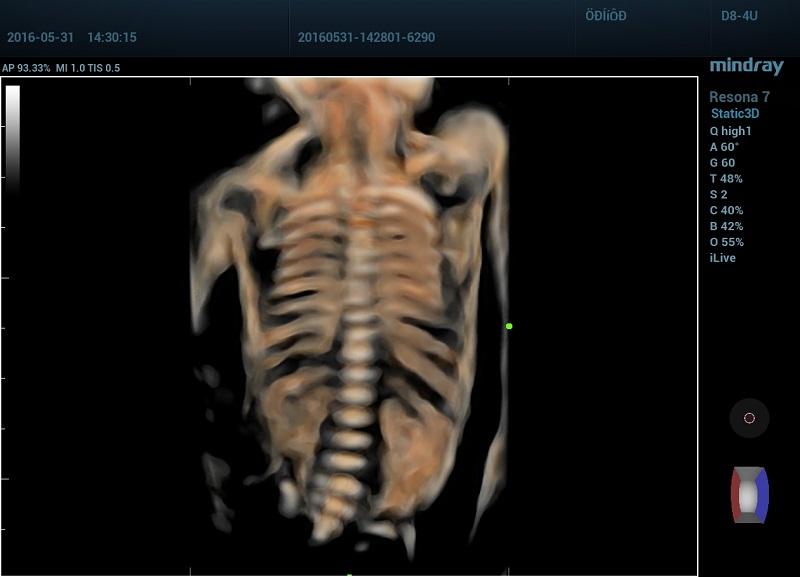

Fetal Spine

Fetus 3D

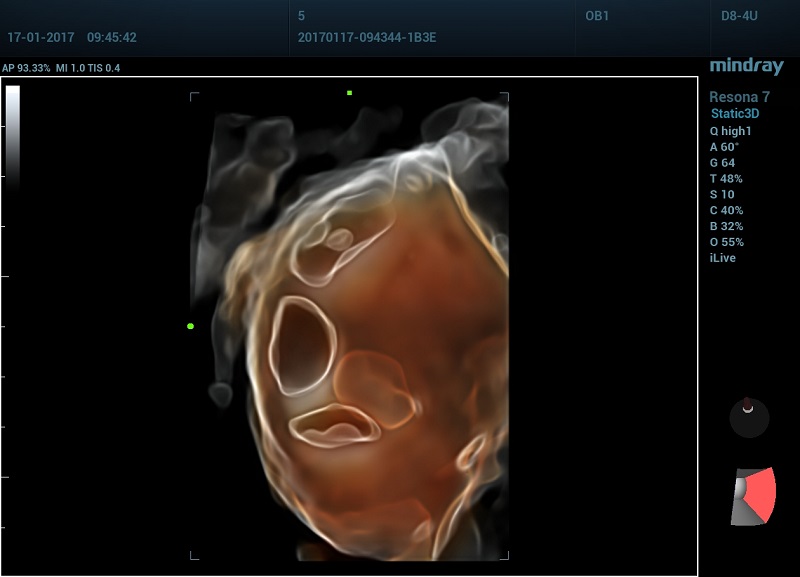

iLive

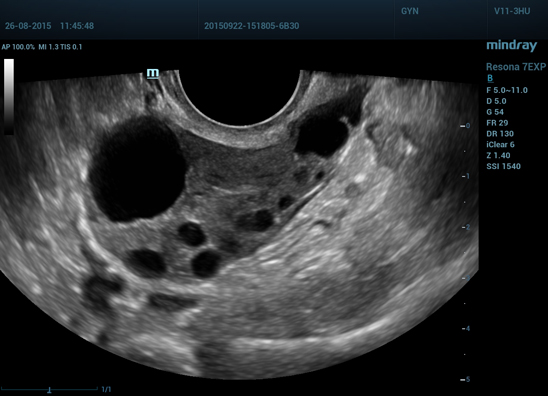

Overy

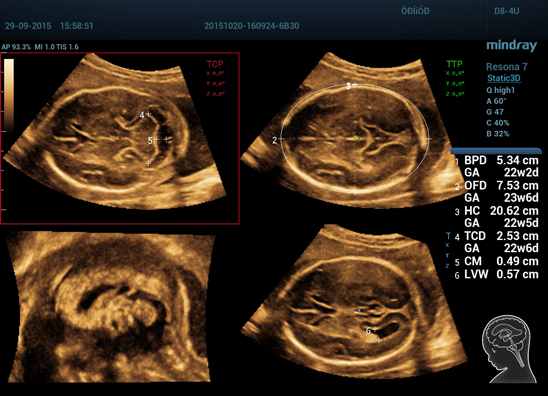

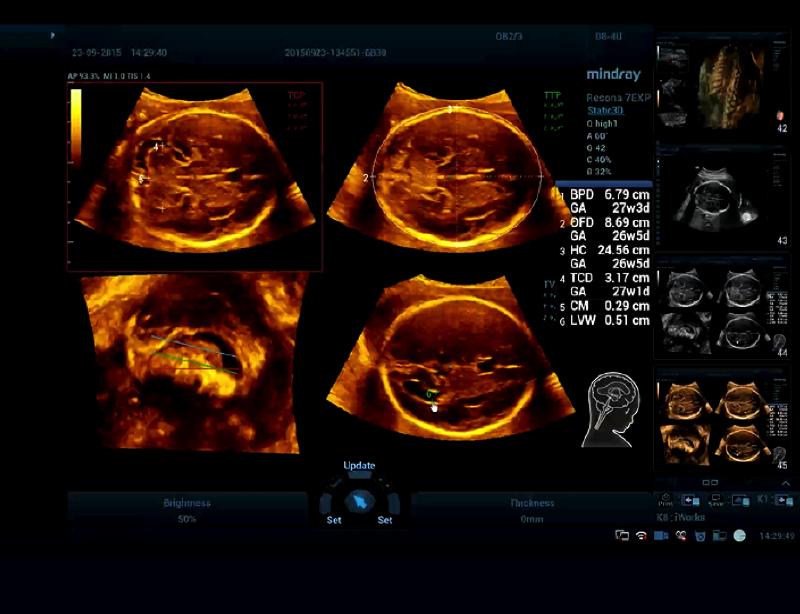

Smart Plane

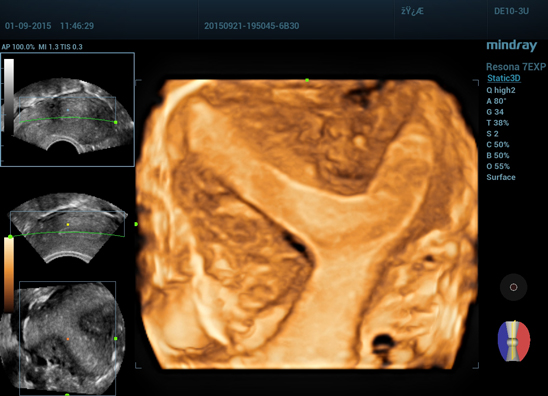

Uterus Bicornis 3D

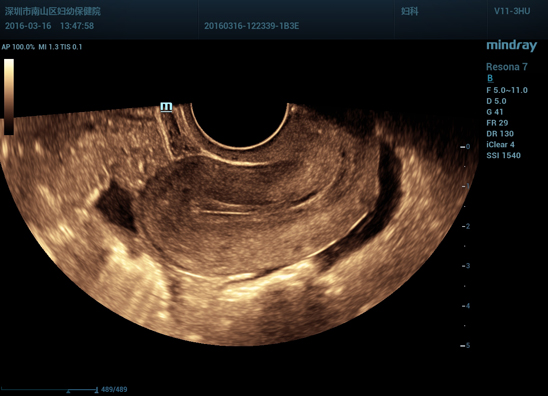

Uterus Transvaginal

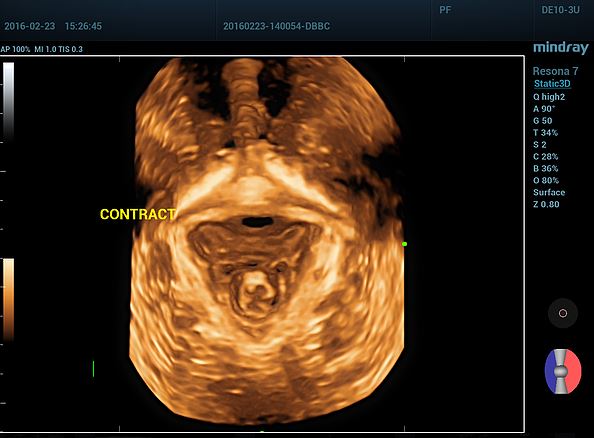

3D Hyaline

Biliary Silt

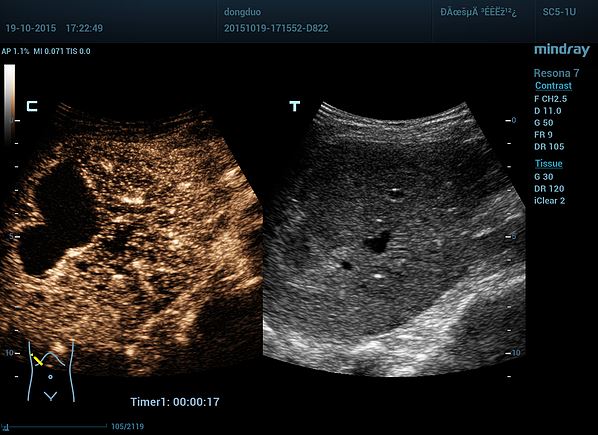

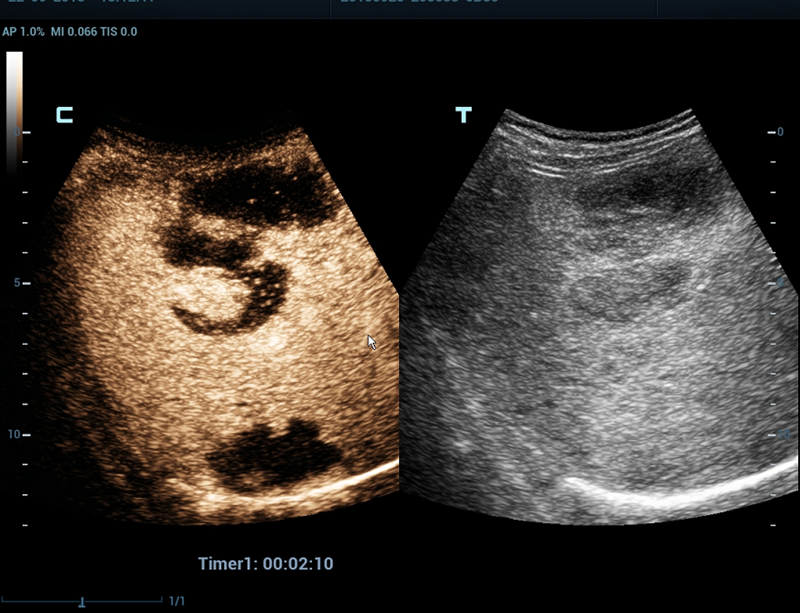

Ceus of Liver Lymphoma

Hernia

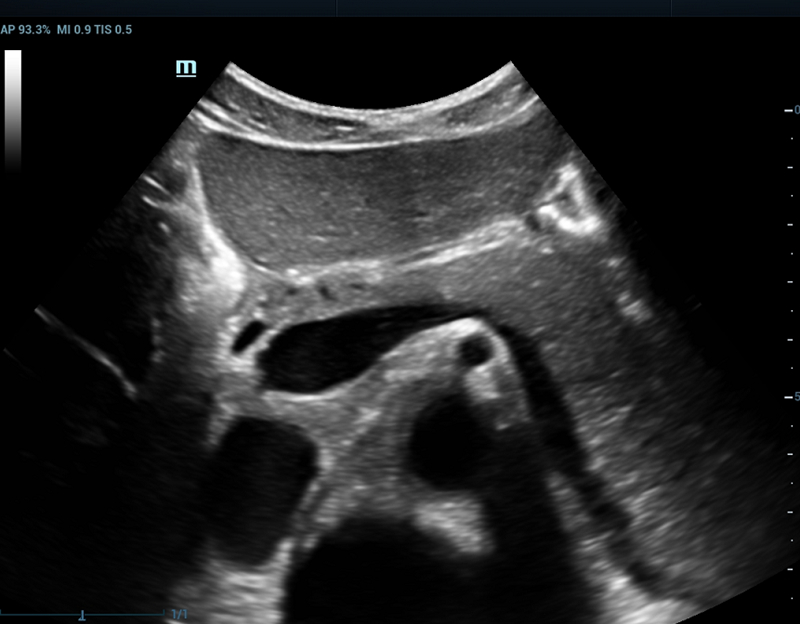

Pancreas

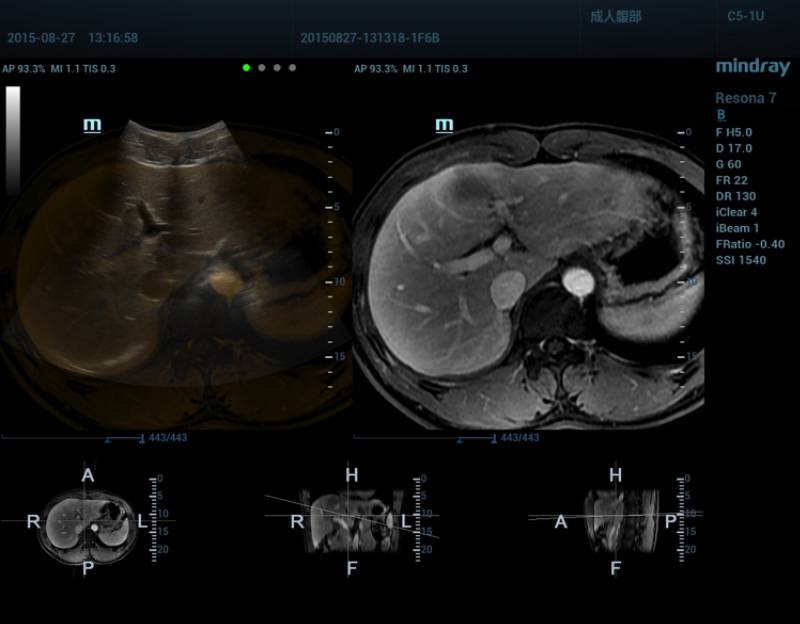

iFusion

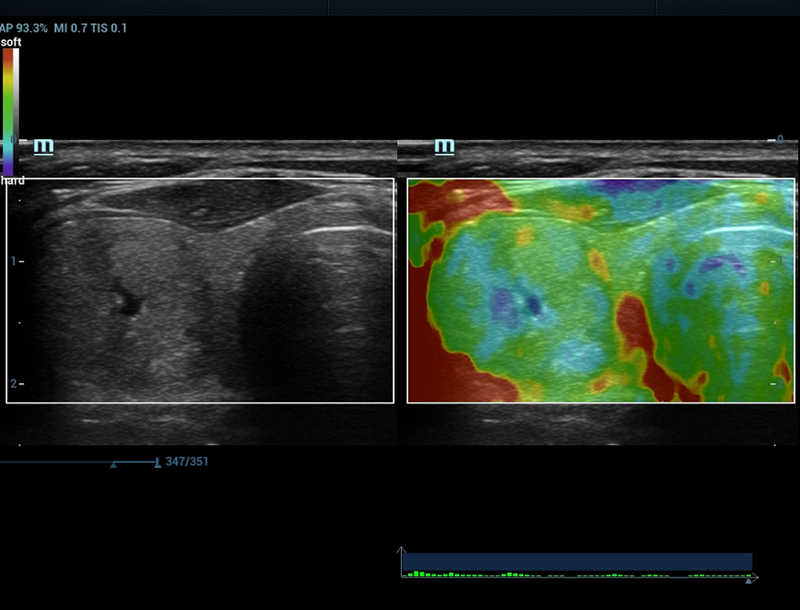

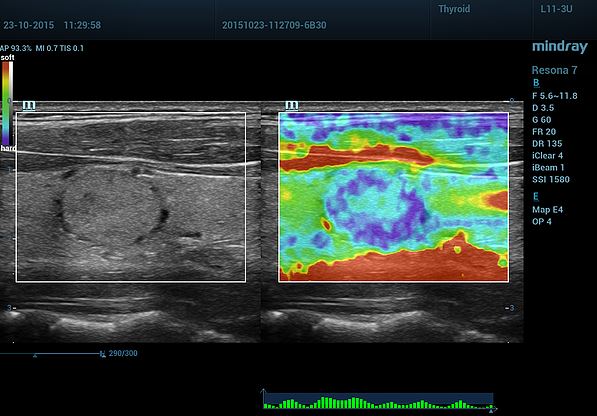

Elastography of Thyroid Mass

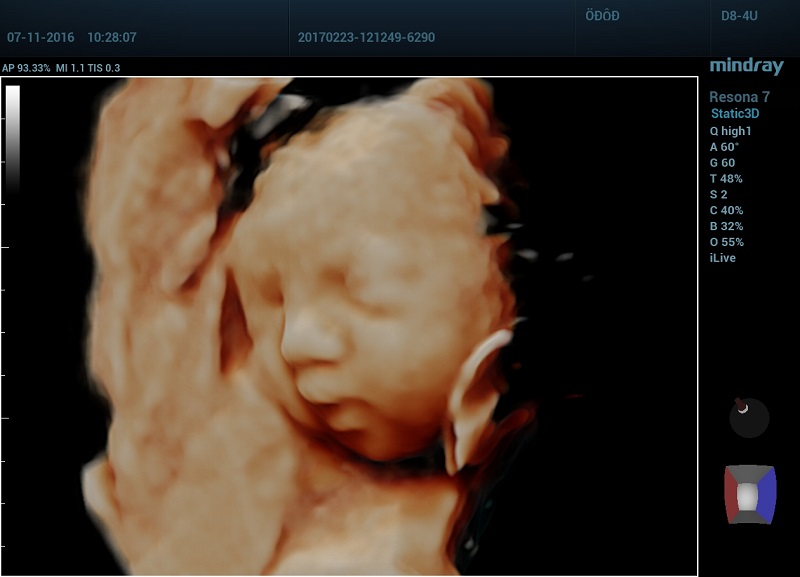

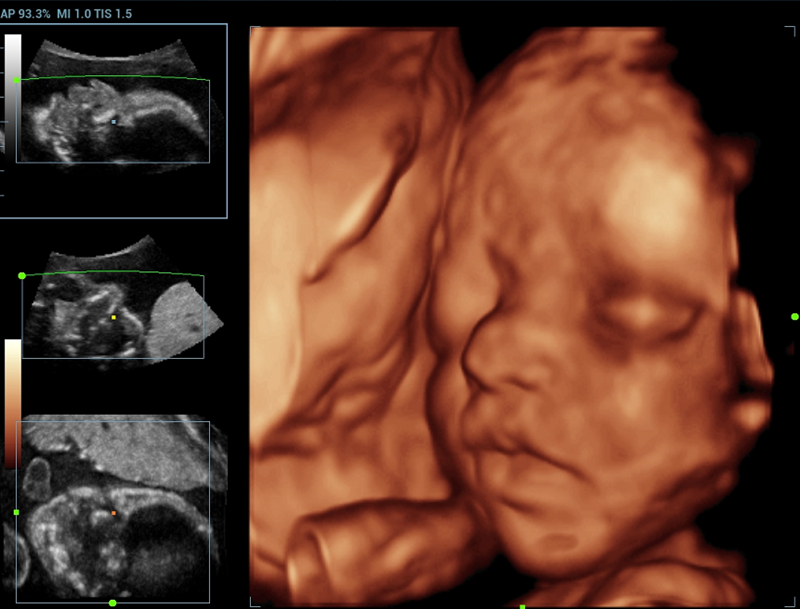

3D Fetal Face

3D Fetal Face

3D Fetal Spine

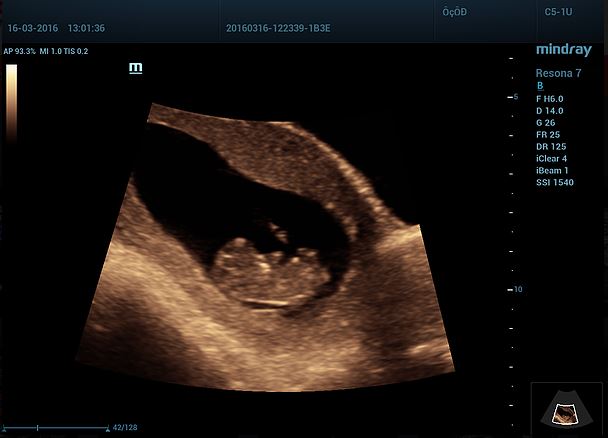

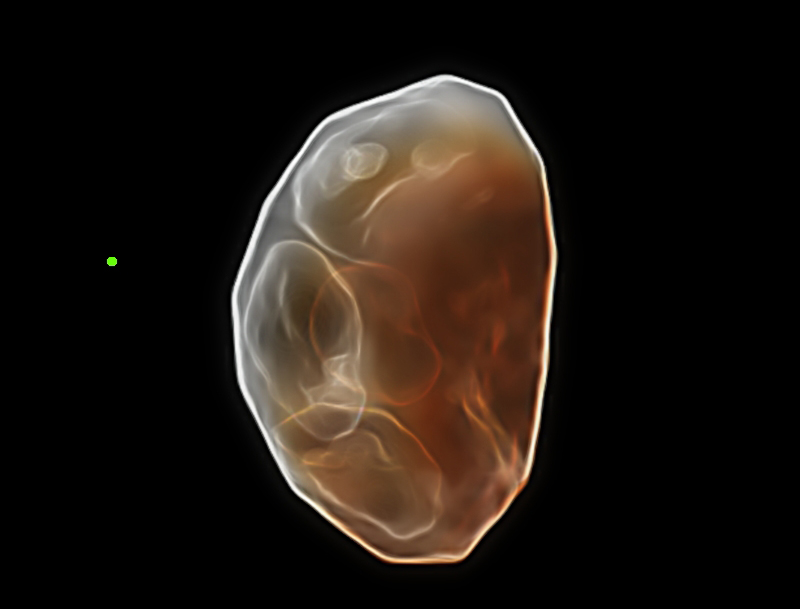

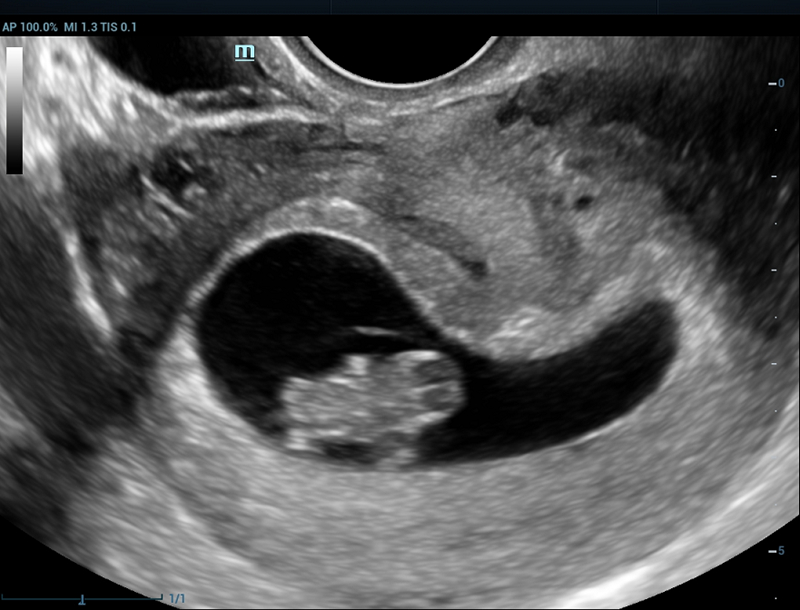

Early Ob

MSP

Quadruplets

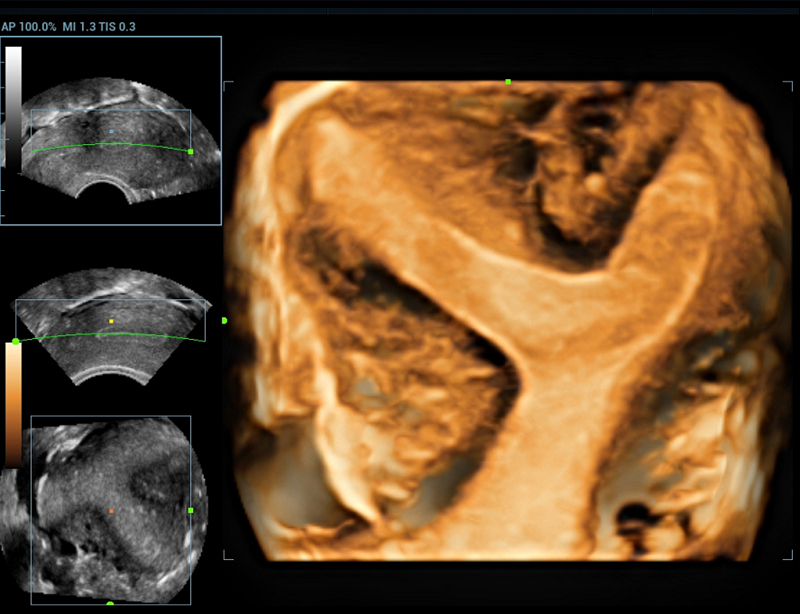

Uterus Septus

Uterus Septus

Cardiac TDI

Carotid CCA and Jugular Color

Carotid PW

TT QA

Carotid Artery

Vetor Flow

Carotid Artery

Vetor Flow

Vetor Flow

Posterior Tibibal Altery & Vein-Co

Carotid CFM

Carotid V Flow

Radial Artery PW

Uterus

Uterus

Uterus

Ovary

MSP

IUD

iLive

iLive

iLive

iLive

Fetal NT

Fetal CFM

Early OB

Fetal aorta

Fetal spine 3D

Umbilical Cord Color 3D

Fetal leg

Fetal heart HD Scope

V-flow

Thyroid

Thyroid elastography

Kidney PW

Thyroid esophagus HD Scope

ABD Liver hepatic hemangioma

Liver

Kidney CFM

IMT

CEUS

Breast elastography

Ankle

Carotid

Видео обзоры Mindray Resona 7
