Как выбрать видеоэндоскоп: возможности современных эндоскопов

Эндоскопические методики получили широкое распространение в медицине. Их применяют для диагностики различных заболеваний и проведения лечебных манипуляций, в том числе хирургических операций. На рынке медицинского оборудования представлено большое количество эндоскопов от базового до премиального сегментов с разным набором функций.

В статье расскажем о возможностях современной эндоскопии и дадим советы, как выбрать видеоэндоскоп под запросы вашего лечебного учреждения.

Содержание:

• Конструкция
• Виды видеоэндоскопов
  • Сферы применения
• Как выбрать видеоэндоскоп
• Преимущества видеоэндоскопических систем Aohua
• Заключение

Конструкция

Видеоэндоскоп — это лечебно-диагностическое оборудование, предназначенное для обследования внутренних полых органов и выполнения различных манипуляций. Суть видеоэндоскопии заключается в том, что врач вводит в полый орган через естественное отверстие тела трубку прибора, а расположенная на ее конце камера передает изображение на монитор. Кроме того, через трубку можно провести различные инструменты и выполнить необходимые лечебные действия.

Предназначение видеоэндоскопа обуславливает его конструкцию. Аппарат состоит из следующих частей^[1]:

Рабочая трубка, чаще всего гибкая. Она представляет собой стальную спираль, покрытую мягким пластиком. Врач вводит ее в полый орган, что обеспечивает его визуализацию и возможность проведения лечебных манипуляций.

Рукоятка с органами управления, которая с одной стороны подключается к рабочей трубке, а с другой — к источнику света или видеопроцессору. С помощью рукоятки врач удерживает эндоскоп и производит необходимые манипуляции.

Коннектор для подключения к видеоэндоскопической системе.

Видеоэндоскопическая система (периферическое оборудование). Здесь происходит обработка информации и формирование изображения на мониторе.

Рассмотрим более подробно строение элементов видеоэндоскопа.

Виды видеоэндоскопов

На заре появления эндоскопического оборудования его создавали исключительно для диагностических целей. С помощью прибора можно было осмотреть слизистую оболочку полых органов, и на тот момент это стало значительным прорывом в медицине.

Современные видеоэндоскопы уже практически не разделяют на виды по функционалу, поскольку они позволяют как осматривать полые органы, так и выполнять лечебные манипуляции.

Классификация видеоэндоскопического оборудования подразумевает разделение аппаратов в зависимости от исследуемого органа:

• ларингоскоп (ЛОР-органы);
• бронхоскоп (дыхательные пути);
• гастроскоп (пищевод, желудок);
• дуоденоскоп (двенадцатиперстная кишка, общий желчный и панкреатический протоки);
• колоноскоп (толстая кишка);
• цистоскоп (мочевой пузырь);
• уретеронефроскоп (мочеточники, чашечно-лоханочная система почек);
• гистероскоп (матка).

Видеоэндоскопическая система, то есть набор периферических устройств для эндоскопа, может быть одна. Для выполнения различных исследований достаточно заменить только сам эндоскоп — рабочую трубку с рукояткой управления и коннектором. Разные эндоскопы нужны потому, что они отличаются диаметром и длиной рабочей трубки в зависимости от исследуемого органа.

Таким образом, достаточно приобрести одну систему и по мере необходимости комплектовать ее разными эндоскопами.

Сферы применения

Видеоэндоскопы применяют для выполнения диагностических и лечебных процедур практически во всех областях медицины: оториноларингологии, пульмонологии, гастроэнтерологии, проктологии, гинекологии, хирургии.

С помощью эндоскопического оборудования можно:

• визуально осматривать внутреннюю поверхность различных полых органов, определять участки воспаления, кровотечения, разрастания слизистой оболочки;
• ушивать поврежденные кровоточащие сосуды;
• удалять жидкость из полых органов;
• наносить на слизистую оболочку лекарственные препараты;
• брать образцы тканей для гистологического исследования;
• удалять новообразования;
• извлекать инородные тела;
• удалять камни.

Видеоэндоскопы получили наибольшее применение в хирургии, так как позволяют значительно уменьшить травматизацию тканей и сократить срок реабилитации пациентов^[2].

Эндоскопическая диагностика крайне важна в онкологии для выявления предраковых и ранних раковых изменений слизистых оболочек^[3]. Появление таких методик, как хромоскопия и исследование в узком спектре, значительно повысили эффективность диагностики.

Как выбрать видеоэндоскоп

Видеоэндоскоп представляет собой сложное оборудование, которое должно решать разнообразные диагностические и лечебные задачи. Вместе с тем, процедура эндоскопии достаточно неприятна для пациента, если проходит без использования общей анестезии.

При выборе оборудования следует учитывать факторы, влияющие как на качество диагностики и лечения, так и на комфортность процедуры для пациента и врача:

• Диаметр оконечника (3–15 мм). От этого показателя зависит, в первую очередь, комфортность эндоскопии для пациента. Современные технологии позволяют сконструировать рабочую трубку с минимальным диаметром оконечника без потери функциональности аппарата.
• Длина рабочей трубки. Этот критерий зависит от предназначения эндоскопа, то есть от того, для исследования каких органов он предназначен. Показатель варьируется от 380 до 1780 мм.
• Диаметр инструментального канала. Важный критерий, поскольку от него зависит список рабочих инструментов, которые можно будет вводить в трубку: щипцы, иглодержатели, коагуляторы.
• Угол обзора. Этот критерий указывает на то, какую площадь исследуемого органа врач сможет увидеть одномоментно. Современные эндоскопы обеспечивают обзор до 160–180 градусов.
• Угол изгиба погружного сегмента. Критерий влияет на маневренность видеоэндоскопа и удобство использования инструментов. Вариабельность показателя составляет 90–170 градусов.
• Возможность вращения погружного отдела трубки. Такая функция обеспечивает более комфортное для пациента проведение процедуры и снижает риск травмирования слизистой оболочки.
• Глубина резкости (3–100 мм). Это расстояние от конца трубки до слизистой оболочки исследуемого органа, которое позволяет получить наиболее четкое и контрастное изображение.
• Спектры рабочей длины волны. Применение нескольких спектров позволяет решать разные диагностические задачи, то есть расширяет функционал оборудования.
• Оптические технологии. Представляют собой дополнительные элементы, которые улучшают качество получаемого изображения.
• Возможность очищения и дезинфекции. Эндоскоп — это инвазивный диагностический прибор, который погружается в тело пациента. В связи с этим он подлежит обязательной дезинфекции, а некоторые его компоненты — и стерилизации. Современные эндоскопы выполнены из материалов, которые хорошо переносят действие дезинфицирующих растворов.

Подбирать технические характеристики видеоэндоскопических систем нужно с учетом предназначения оборудования. Для диагностики в терапевтических специальностях подойдет аппарат базового класса, а в онкологии преимуществом станет наличие функций хромоскопии и узкоспектральной эндоскопии. Аппараты для хирургических целей должны обладать возможностью подключения разнообразных инструментов, также потребуется оснащение системой аспирации и ирригации.

Преимущества видеоэндоскопических систем Aohua

Видеоэндоскопическое оборудование Aohua производства компании Shanghai AOHUA Photoelectricity Endoscope Co. — это высокотехнологичные приборы для применения во всех сферах медицины. Многофункциональные системы совместимы с различными эндоскопами, оснащены современными процессорами и технологиями повышения качества изображения.

Бюджетные системы

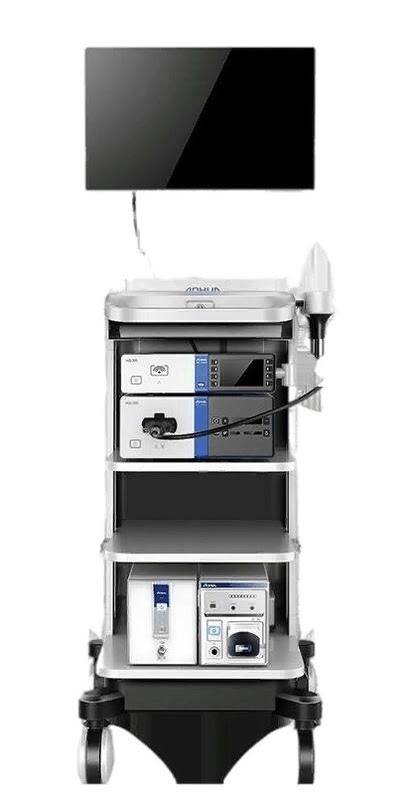

Видеоэндоскопическую систему АС-1 можно использовать для проведения любых диагностических и лечебных манипуляций. Она оснащена тремя светодиодными лампами, широким ЖК-дисплеем и сенсорной панелью управления.

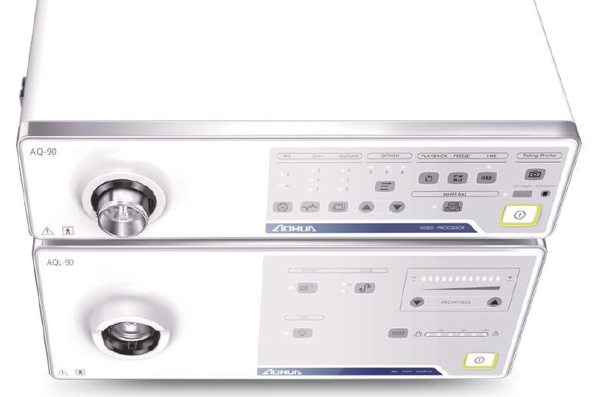

Видеоэндоскопическая система AQ-90 совместима с ларингоскопом, бронхоскопом и гастроскопом, что делает ее практически универсальным диагностическим оборудованием. Модель оснащена функцией цифрового усиления гемоглобина для лучшей детализации сосудов.

Видеоэндоскопическая система AQ-100 применяется для проведения широкого спектра диагностических исследований. Мощный процессор позволяет получать изображения с высоким разрешением и естественной цветопередачей. Есть функция хромоскопии.

Видеоэндоскопическая система AQ-110 совместима с ларингоскопом, бронхоскопом, гастроскопом и колоноскопом. Аппарат оснащен функцией хромоскопии для ранней диагностики злокачественных заболеваний.

Системы экспертного и премиального класса

Видеоэндоскопическая система AQ-200 - система экспертного уровня. Предназначена для обследования внутренних органов и сосудов, выполнения лечебных манипуляций. Процессор обрабатывает изображения со скоростью 100 млн пикселей в секунду, формируя картинку в формате Full HD. Доступны функции спектроскопии и хромоскопии, позволяющие визуализировать сосуды, слизистую, диффиренцировать мальчайшие изменения. Система предоставляет пользователю все современные функции: лазерная передача данных, беспроводное электроснабжение, сохранение персональных настроек посредством карточки (RFID), отличную эргономику: картинка в картинке, мягкие винты, программируемые кнопки и многое другое.

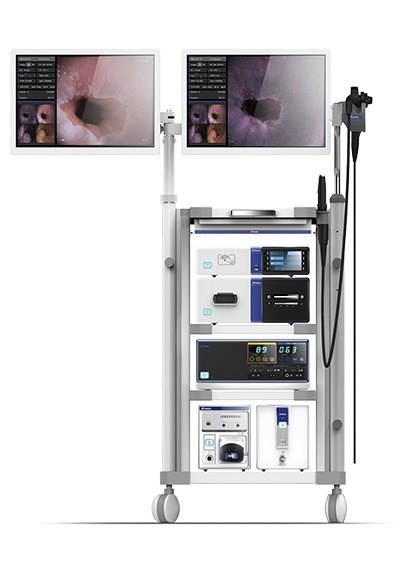

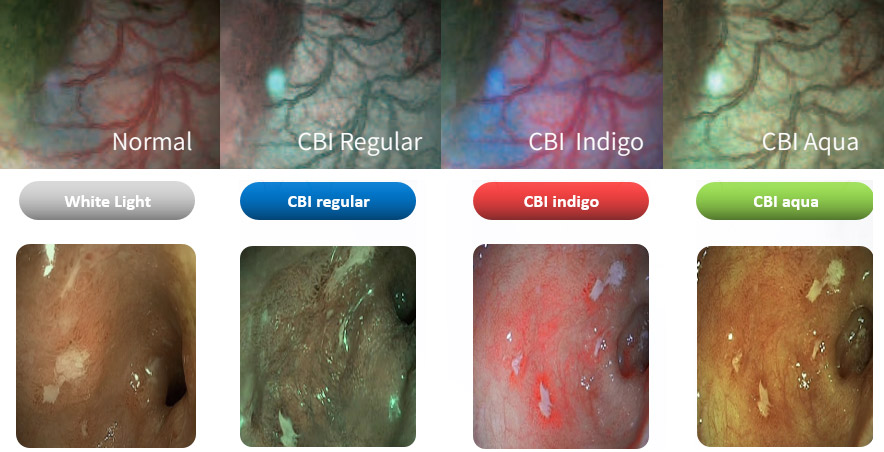

Видеоэндоскопическая система AQ-300 - оборудование премиального класса. Наиболее современное оборудование с уникальными диагностическими возможностями. Мощный процессор обеспечивает качественное изображение в формате 4К, которое выводится на два монитора. Аппарат оснащен функцией спектроскопического окрашивания (CBI+) и виртуальной хромоскопией. Угол обзора составляет 170 градусов, а для освещения используются три светодиодные лампы. Большой набор инновационных функций: лазерная передача данных, смена эндоскопа без отключения процессора, синхронная проводимость, многоступенчатая регулировка твердости трубки, уникальные эргономичные решения и многое другое, включая голосовое управление и мгновенное применение настроек через систему распознавания лиц.

Заключение

• Видеоэндоскоп — это лечебно-диагностическое оборудование, которое позволяет осматривать внутреннюю поверхность полых органов (или полостей тела) и выполнять различные манипуляции.
• Видеоэндоскопическое оборудование отличается от обычных эндоскопов тем, что изображение выводится на монитор с помощью миниатюрной камеры.
• Прибор применяют практически во всех сферах медицины: оториноларингологии, пульмонологии, гастроэнтерологии, гинекологии.
• Одну видеоэндоскопическую систему можно использовать для исследования разных органов. Для этого достаточно менять эндоскоп в зависимости от области применения.
• При выборе эндоскопа нужно учитывать его предназначение. Так, в онкологическом отделении потребуется аппарат с функцией хромоскопии и узкоспектральной эндоскопии, а в хирургии — с возможностью подключения различных инструментов и системой аспирации и ирригации.
