Рентгеновское оборудование — один из ключевых инструментов современной медицинской диагностики. Благодаря ему врачи получают точные изображения внутренних органов и тканей, что делает возможным раннее выявление заболеваний и контроль эффективности лечения. За качеством рентгеновских снимков стоит не только технология визуализации, но и мощность рентгеновского аппарата.[1] От этого параметра зависят четкость изображений, скорость обследования и экономическая эффективность работы клиники.
Содержание:
- Мощность рентгеновского аппарата: ключевые параметры и виды оборудования
- Мощность в рентгене: ключевые величины
- Генератор рентген-аппарата: типы и критерии выбора
- Рентгеновская трубка и фокус: совместимость с мощностью
- Детектор и контроль экспозиции: как сказываются на требуемой мощности
- Допустимый объем накопленного в организме облучения
- Требуемая мощность
- Контроль и сервисное сопровождение
- Главное
Мощность в рентгене: ключевые величины
Мощность рентгеновского аппарата — это прежде всего показатель его производительности, отражающий способность оборудования обеспечивать стабильную работу при различных режимах исследования. На этот параметр влияет множество конструктивных особенностей, однако решающую роль играет мощность рентгеновского генератора. Именно от него зависит, какое напряжение и ток будут поданы на трубку, а значит — уровень излучения и качество получаемого изображения.
Вклад в общую мощность рентген-аппарата вносят также теплоемкость анода, определяющая допустимую продолжительность работы без перегрева, размер фокусного пятна, влияющий на детализацию снимка и согласованность мощностей генератора и рентгеновской трубки.[2]
Мощность генератора (кВт), kVp, mA, mAs
Как физическая величина мощность представляет собой произведение напряжения (измеряется в вольтах — кВ или kV) на силу тока (измеряется в миллиамперах — мА или mA).[3] Чем выше напряжение и сила тока, тем большее значение будет иметь мощность. Общепринятая единица измерения мощности рентгеновского оборудования — киловатт (кВт).
Вместо обычной силы тока чаще всего используют произведение силы тока на время, в течение которого электроны активно переходят на анод, — время экспозиции. Оно отражает количество рентгеновских гамма-квантов, излученных рентгеновской трубкой за время экспозиции, и измеряется в миллиампер-секундах — mAs. От этого параметра зависят качество рентгеновского снимка, плотность (чернота) изображения, а также доза ионизирующего излучения.
Что касается напряжения, то для характеристики рентгеновского оборудования чаще используют величину пикового напряжения (kVp) — его максимальное значение во время исследования. Оно влияет на глубину проникновения рентгеновских лучей и контрастность изображения.[4]
Рабочий цикл и длительная нагрузка
Рабочим циклом называют процент времени (обычно за 100% принимают 10 минут), в течение которого рентгеновский аппарат может работать непрерывно. Основной ограничивающий фактор непрерывной работы устройства — нагревание анода. Уменьшить его помогает снижение времени экспозиции.
В современных системах с высокочастотными генераторами и анодами большой теплоемкости рабочий цикл часто составляет 100%. Однако важно обращать внимание на температуру окружающей среды, для которой указан рабочий цикл. Если она станет выше, риск перегрева аппаратуры вырастет. А значит, рабочий цикл может сократиться.[5]
Еще один показатель, который характеризует рентгеновский аппарат и зависит от его мощности — рабочая нагрузка (W). Она представляет собой интеграл от величины анодного тока рентгеновской трубки за определенный отрезок времени, обычно за неделю. Информация о нагрузке рентгеновского аппарата нужна для расчета стационарной защиты радиологических кабинетов и сравнения результатов радиационного контроля в этих кабинетах с допустимыми уровнями доз радиации.[6]
Тепловые единицы (HU) и теплоемкость анода
Поток электронов в рентгеновской трубке создает напряжение, энергия которого частично преобразуется в ионизирующее излучение, а частично переходит в тепло.
Чем выше мощность рентгеновского аппарата, тем большее напряжение можно создать в рентгеновской трубке. С одной стороны, это увеличивает проникающую способность рентгеновских лучей и позволяет формировать изображения с более высоким разрешением за счет уменьшения размера фокусного пятна. С другой стороны, рост напряжения приводит к повышению тепловой нагрузки на анод, который вынужден поглощать больше тепла. Избыточное тепловыделение ускоряет износ рентгеновской трубки и сокращает срок ее службы. Чтобы минимизировать этот эффект, в современных рентгенологических установках применяются аноды с повышенной теплоемкостью, измеряемой в тепловых единицах (HU). Хорошим показателем считается теплоемкость анода свыше 300 кHU. В некоторых моделях этот параметр достигает 600 кHU и более. Чем выше теплоемкость анода, тем лучше он защищен от перегрева и тем дольше сохраняет стабильную работу рентгеновской трубки, обеспечивая надёжность и долговечность всего устройства.
Генератор рентген-аппарата: типы и критерии выбора
Различают генераторы постоянного и импульсного тока, низко- и высокочастотные модели.
На сегодняшний день низкочастотные генераторы и генераторы постоянного тока считаются устаревшими. В большинстве современных рентгеновских установок используются импульсные высокочастотные генераторы. Они стабильнее в работе, долговечнее, обеспечивают получение снимков лучшего качества и уменьшают дозу ионизирующего излучения для пациента.[7]
На выбор мощности генератора в первую очередь влияют потребности клиники. Для стационарных рентгеновских устройств стандартный диапазон мощности составляет 40–80 кВт.
На практике наиболее распространенной считается величина в 50 кВт, как у моделей КРТ НИПК «Электрон», КРД-Эксперт, JUMONG M и РЕНЕКС. Впрочем, при использовании современных плоскопанельных детекторов такое же качество изображений и даже более высокое можно получить при меньшей мощности и, следовательно, меньшей дозе облучения. Это реализовано, например, в установках Mindray DigiEye 280 и Listem REX-525R Classic.
Аппараты, способные развивать мощность более 50 кВт, обладают повышенной диагностической ценностью, особенно при обследовании пациентов с избыточной массой тела. Кроме того, такие системы позволяют расширить спектр рентгеноскопических исследований.[8] Примеры моделей с подобными характеристиками: Listem REX-650R UNI DR, АРЦ НИПК «Электрон», Listem PROGEN-650R: DRS и JUMONG U.
Мобильные рентгеновские системы обладают сравнительно небольшой мощностью — обычно в диапазоне от 12 до 32 кВт. Однако их главное преимущество заключается не в мощности, а в мобильности и универсальности применения: такие аппараты позволяют проводить диагностику непосредственно у постели пациента, в отделениях интенсивной терапии и на выезде.
Благодаря современным технологиям и использованию цифровых детекторов мобильные установки обеспечивают высокое качество изображений, сопоставимое с результатами, получаемыми на стационарных системах.[9] Среди примеров таких моделей — Dexcowin iRayA6, EcoRay Orange 1060HF и Listem DMH-325.
Рентгеновская трубка и фокус: совместимость с мощностью
Рентгеновская трубка — это электровакуумный прибор, который преобразует энергию электрического тока в рентгеновское излучение. Одна из наиболее важных ее характеристик — размер фокусного пятна: чем оно меньше, тем более детализированным получается изображение.
Все современные рентгеновские трубки имеют два рабочих фокуса. Малое фокусное пятно в моделях Listem PROGEN-850 TOMO-RF и Listem REX-650R UNI DR — всего 0,6 мм, а в Listem REX 525 R Classic — 1 мм.
Размер фокусного пятна напрямую влияет на рабочие параметры рентгеновской установки. Его уменьшение позволяет получать изображения с более высоким разрешением, однако при этом снижается рабочая мощность системы. Поэтому мощность генератора должна быть согласована с рабочей мощностью выбранного фокуса рентгеновской трубки.
Несоответствие этих характеристик приводит либо к неполной реализации потенциала оборудования, либо к ускоренному износу рентгеновской трубки. Во многих рентгеновских системах последнего поколения процесс согласования мощностей автоматизирован.[10] Подобные решения реализованы, например, в моделях Mindray DigiEye 280, Listem REX-650R UNI DR, Dexcowin iRayA6.
Детектор и контроль экспозиции: как сказываются на требуемой мощности
Детектором в рентгенографии называют устройство, которое преобразует рентгеновское излучение в цифровое изображение. В настоящее время цифровые рентгеновские установки постепенно вытесняют более ранние аналоговые модели.
Современные рентгенологические аппараты используют плоскопанельные цифровые детекторы. Их фоточувствительные материалы требовательны к параметрам рентгеновского аппарата, в том числе к экспозиции — времени, в течение которого рентгеновское излучение воздействует на светочувствительный элемент.[11]
В этой связи одной из основных задач производителей рентгеновского оборудования стало совершенствование контроля экспозиции — управление параметрами и мощностью рентгеновского излучения (напряжением, силой тока и временем). В современных аппаратах реализованы оба режима — автоматический и ручной, — что позволяет адаптировать процесс под конкретные клинические задачи и анатомические области исследования.
В отличие от традиционной рентгеновской плёнки, DR-детекторы способны фиксировать больше деталей изображения и обеспечивать более широкий динамический диапазон. Это позволяет получать высококачественные снимки даже при сниженной мощности генератора. При использовании цифровых детекторов можно сократить дозу облучения пациента без потери диагностической точности.[12]
Допустимый объем накопленного в организме облучения
Ионизирующее излучение, воздействуя на человеческий организм, обладает накопительным эффектом — доза, полученная за разные периоды времени, суммируется. Безопасный уровень общего накопленного облучения для человека обычно оценивается в диапазоне от 100 до 700 мЗв. У жителей высокогорных районов, где естественный радиационный фон выше, этот показатель может быть несколько больше.
При проведении профилактических обследований у практически здоровых людей годовая эффективная доза облучения не должна превышать 1 мЗв. Для работников группы А, то есть специалистов, непосредственно контактирующих с источниками ионизирующего излучения (например, рентген-лаборантов и радиологов), установлен лимит средней эффективной дозы — 20 мЗв в год, рассчитываемый как среднее значение за любые пять последовательных лет. При этом в течение одного календарного года доза не должна превышать 50 мЗв.[13]
Требуемая мощность
Выбор оптимальной мощности рентгеновского аппарата определяется характером проводимых исследований, предполагаемым объёмом работы и требованиями к качеству изображений. Недостаточная мощность приводит к необходимости увеличивать время экспозиции, что снижает чёткость снимков и повышает риск смазанных изображений при движении пациента.
В то же время чрезмерная мощность не даёт ощутимого улучшения качества, но влечёт за собой избыточные затраты на приобретение и обслуживание оборудования. Поэтому мощность рентгеновской установки должна подбираться в соответствии с клиническими задачами: разные типы исследований — от рентгенографии грудной клетки до исследований опорно-двигательного аппарата или рентгеноскопии — требуют разного уровня мощности и режима работы генератора.
Общая рентгенография: грудная клетка, опорно-двигательный аппарат
Мощность рентгеновской установки 40–50 кВт покрывает потребности 95% исследований, проводимых в стандартном рентгенологическом кабинете. Такой диапазон мощности оптимален для наиболее распространённых процедур — обследований органов грудной клетки, костно-суставной системы и позвоночника.

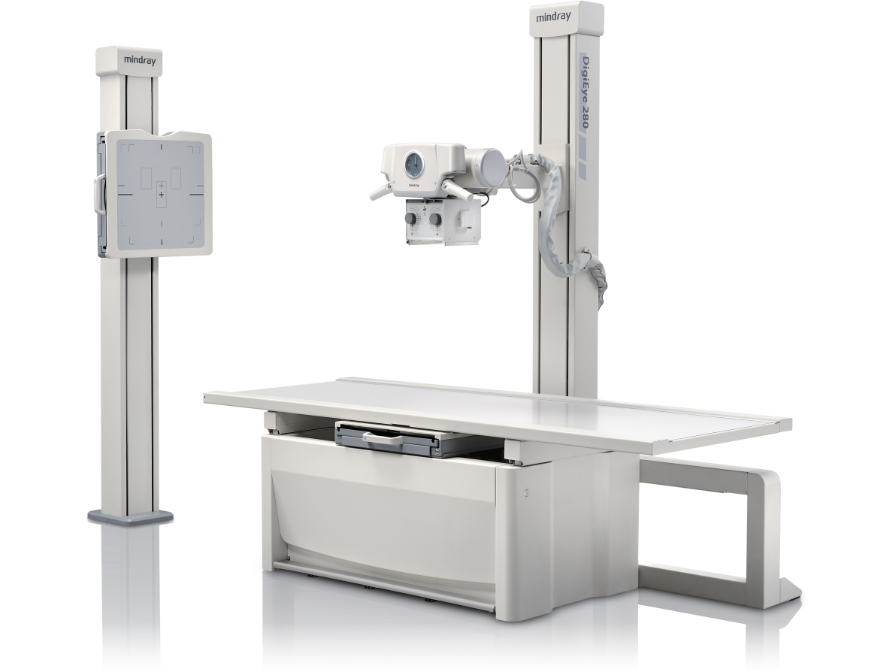

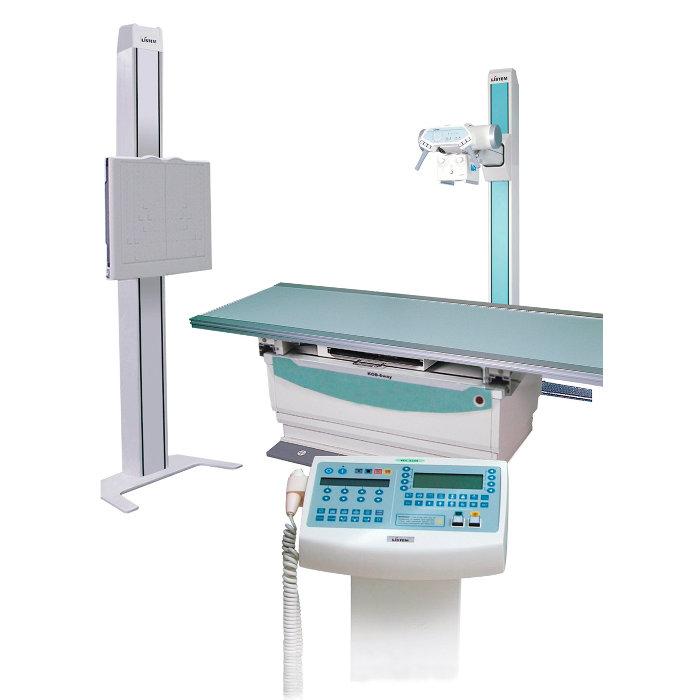

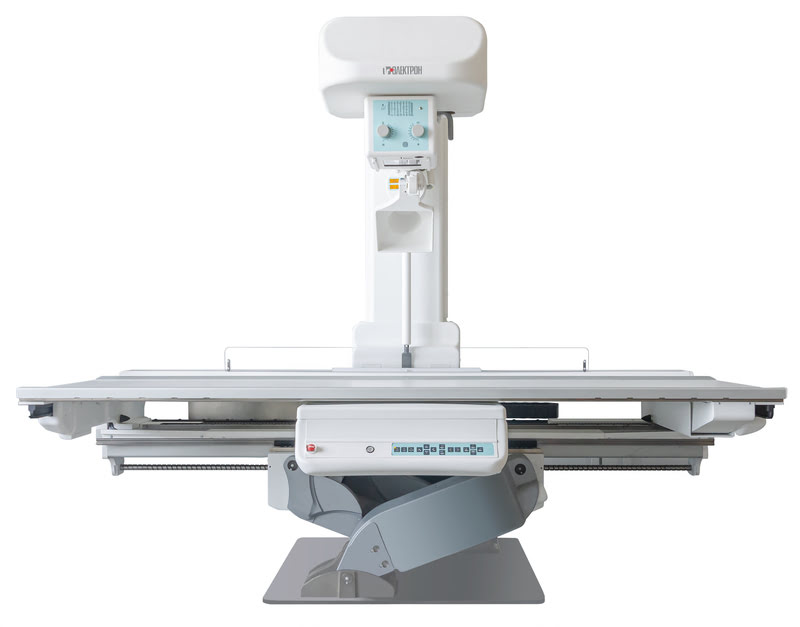

Среди удачных примеров оборудования этого класса отмечают модели Listem PROGEN-650R: DRS, Mindray DigiEye 280, РЕНЕКС OPERA SWING или КРТ НИПК «Электрон».
В мобильных рентгенологических установках мощность обычно ниже 40 кВт, что обусловлено их облегчённой конструкцией и портативностью. Несмотря на меньшие технические показатели, такие аппараты незаменимы при первичных обследованиях, диагностике у постели пациента, в полевых условиях и ситуациях, где важна оперативность получения снимков. [14] [15]
Флюороскопия: непрерывный и импульсный режимы
Флюорографы подразделяют на два вида:
- системы непрерывного режима — гамма-излучение генерируется постоянно при небольшой выходной мощности;
- системы импульсного режима — гамма-излучение генерируется мощными одиночными импульсами.
Первый тип в настоящее время практически не используется, так как создает большую дозовую нагрузку при худшем качестве рентгеновского изображения.
Современные импульсные флюорографы нередко комплектуются плоскопанельными детекторами и имеют генератор мощностью 30–50 кВт. Вместе они позволяют снизить время экспозиции, улучшить детализацию снимков, сократить дозовую нагрузку и увеличить пропускную способность аппарата. [16] [17]
Среди надёжных решений можно выделить модели ФЦ НИПК «Электрон», ФЦ-ПРОТОН и Пульмоскан. Для кабинетов с высокой проходимостью подойдут Listem REX-525R: FLUOROGRAPH SYNCHRO и РЕНЕКС Ф-5000.
Помимо стационарных систем, популярностью пользуются и мобильные флюорографические установки, например, в ящичной укладке или на базе автотранспортных средств.
Маммография, стоматология
Маммографические и дентальные рентгенологические исследования требуют относительно небольшой мощности оборудования, поскольку излучение в этих случаях направлено на поверхностные анатомические структуры, и высокая проникающая способность лучей не играет решающей роли.
Современные маммографы обычно имеют мощность около 5 кВт, чего достаточно для получения высококонтрастных изображений тканей молочной железы при минимальной дозовой нагрузке. К числу таких аппаратов относятся МХ-600, Маммо-4-МT и Bemems Pinkview-DR Smart. В стоматологии применяются установки мощностью до 25 кВт: Dexcowin iRayA6, MyRay RXDC или Planmeca ProX.[17] [18]
Интервенционные процедуры и С-дуги
Рентгеновские С-дуги, используемые для интервенционных и хирургических процедур, различаются по мощности — от маломощных (1–5 кВт) до высокомощных систем (более 16 кВт). Выбор конкретного аппарата определяется типом и сложностью вмешательства.
Универсальные модели мощностью 5–15 кВт подходят для широкого спектра задач, включая травматологические, нейрохирургические, урологические, гастро- и эндоскопические вмешательства. К таким решениям относятся Veradius, BV Pulsera или BV Endura от Philips.
Для кардиоваскулярных исследований и сложных ангиографических процедур применяются установки с мощностью 100 кВт и выше: аппараты серии Infinix, Allura Xper FD20 и им подобные модели. [20] [21] [22]
Педиатрия и низкодозные протоколы
При выборе рентгенологического аппарата для педиатрии важна не столько максимальная мощность, сколько способность генерировать малые значения анодного тока и сверхкороткие экспозиции при высокой стабильности напряжения. Это обеспечивает минимизацию лучевой нагрузки на растущий детский организм, сохранив при этом высокое качество и диагностическую информативность снимков.[23]
Контроль и сервисное сопровождение
Контроль работы рентгеновского оборудования — неотъемлемая часть обеспечения безопасности и качества диагностического процесса. Он включает периодическую проверку эксплуатационных параметров и радиационный контроль помещений и рабочих мест в соответствии с требованиями СанПиН, МУ 2.6.1.2944-11 и других нормативных документов.
Измерения выполняют поверенными приборами, а регистрацию доз проводят с использованием ионизационных камер и дозиметров. Все результаты подлежат обязательной документации, а при выявлении отклонений организуют корректирующие мероприятия. Особое внимание уделяют контролю доз облучения пациентов, чтобы обеспечить соответствие установленным стандартам радиационной безопасности.
Наша компания предоставляет полный комплекс услуг по техническому обслуживанию и сопровождению рентгенологического кабинета — от проведения дозиметрических проверок и настройки оборудования до подготовки необходимой документации и консультирования персонала.
Главное
- Мощность рентгеновского аппарата — один из ключевых параметров, определяющих эффективность, точность и безопасность диагностики. От этого показателя зависят скорость получения изображения, уровень лучевой нагрузки на пациента и надёжность работы оборудования в долгосрочной перспективе.
- Оптимальная мощность рентгеновского оборудования выбирается не по максимальным значениям, а по степени соответствия функциональным задачам отделения — от общей рентгенографии и флюороскопии до педиатрических и интервенционных исследований.
- Современные технологии — цифровые детекторы, автоматический контроль экспозиции, высокочастотные генераторы — позволяют достигать высокого качества изображения даже при сниженной дозе и меньших энергозатратах.
